Снежный отвал минитрактора — это незаменимый инструмент для очистки территории от снега и мусора. Прикрепив его к машине, можно за несколько минут сделать всю работу, которая раньше занимала много часов и сил.

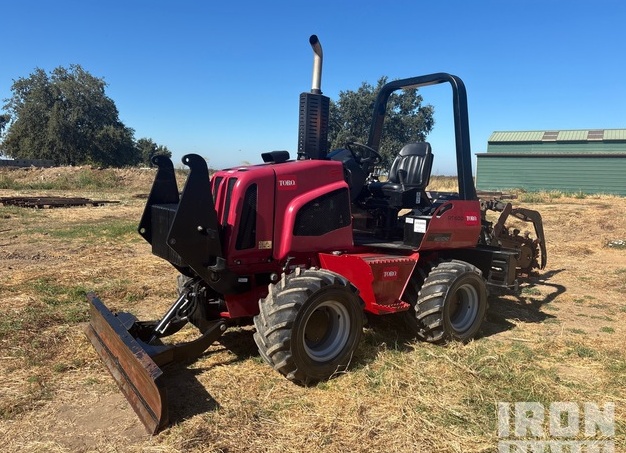

Отвалы на минитрактора — виды, изготовление, видео, чертежи
Руководство о том, как сделать лопату для минитрактора своими руками. Зачем нужна лопата и какие бывают виды лопат. Набор необходимых деталей и инструментов для создания навесного оборудования для трактора. Преимущества и недостатки самодельных снеговых лопат по сравнению с магазинными.
Лопаты можно классифицировать по различным признакам.
По способу сборки:
Они расположены в передней части трактора и приводятся в действие гидравлическим цилиндром.
Они крепятся к задней части маленького трактора и поднимаются с помощью задней навески.
По типу применения:
Этот тип ковша используется для уборки снега, грязи и мусора. Дно ковша покрыто резиновой пластиной. Она служит для защиты лезвия лопаты от твердых предметов.
Используется для более сложных задач. Может использоваться на строительных площадках для уборки строительного мусора и в дорожном строительстве для выравнивания грунта и гравия. Особенностью является то, что ковш изготовлен из более износостойкого материала, чем коммунальный ковш. В основании лопаты имеется металлический отвал.
Разновидности оборудования
Задний ковш на минитракторе
Ковши для минитракторов делятся на следующие типы в зависимости от способа монтажа и места установки:
- Задненавесная лопата. Расположена в задней части мини-трактора и приводится в движение благодаря задействованию навески агрегата, то есть, для работы с отвалом нет необходимости в наличии гидроцилиндровой тяги.
- Передний отвал в отличие от задненавесного оборудования оснащен собственным гидравлическим цилиндром, с помощью которого и приводится в действие.
Передний ковш для минитрактора «Уралец».
Фронтальные ковши чаще всего используются на строительных площадках, в коммунальных компаниях и в сельском хозяйстве для уборки мусора, снега и расчистки дорог. Ковши для минитракторов могут различаться в зависимости от производителя, конструкции и используемого материала, и при выборе ковша следует учитывать следующие важные характеристики:
- в зависимости от модели агрегата, на который будет установлен отвал, его ширина может составлять 1200-2000 мм;
- мини-трактор, который предполагается использовать вместе с лопатой, должен обладать мощностью не меньше 16 л.с. – для легкого оборудования, и не менее 20 л.с. – для тяжелых отвалов;
- масса непосредственно самой лопаты может составлять от 65 до 105 кг. Во многом это зависит от основного вида работ, для которых предназначается оборудование и ширины захвата.
Особенности и назначение
Бульдозерный отвал минитрактора — незаменимый инструмент для уборки снега и расчистки территорий в холодное время года. Бульдозер также можно использовать для транспортировки сыпучих материалов без особых усилий. Когда это оборудование навешено на машину, работа может быть выполнена за несколько минут. Работа без формы занимает несколько часов. Ковш для мини-трактора можно не только купить, но и построить своими руками, что не только экономит деньги, но и позволяет работать удобно и комфортно. Без лопаты просто не обойтись в зимнее время года, когда невозможно выбраться со двора из-за снежного покрова. Чтобы не тратить время на расчистку дороги вручную, можно воспользоваться насадкой для машины.
Снеговые лопаты имеют следующие принадлежности:
- лопата;
- узел фиксации грейдера;
- устройство, что предназначено для поворота угла.
Благодаря прочной конструкции лопата может справиться не только с рыхлым снегом, но и с уплотненным снегом и льдом. Модели с механической функцией поворота устраняют необходимость в гидравлической линии на погрузчике.
Орудие защищено от столкновения дополнительной вращающейся осью с пружинным блоком. Таким образом, в случае столкновения отвал поворачивается за пределы препятствия.
Преимущества и недостатки
Культиватор для минитрактора — это тип навесного оборудования, который обладает следующими преимуществами:
- качественный материал изготовления, который способствует длительному периоду эксплуатации;
- быстрота и простота функционирования;
- удобство при работе;
- отсутствие необходимости в собственных усилиях при процессе.
У навесного оборудования практически нет недостатков, разве что оно не дешевое, но этот недостаток быстро стирается.
Отличия по характеристикам
Передняя балка весит больше задней — ее вес может достигать 230 кг. Задняя бульдозерная балка весит не более 50 кг.
Бульдозерный отвал прочнее муниципального, а также тяжелее, так как имеет металлический нож в основании.
Размеры двух типов лопат различаются, например, ширина от 90 до 190 см.
Хотя коммунальная лопата легче, она может иметь внушительные размеры: У некоторых моделей ширина захвата достигает 190 см, что позволяет качественно очищать почву.
Популярные модели отвалов для минитракторов
Минитракторы МТЗ оснащаются оборудованием Сморгонского агрегатного завода, таким как бульдозерный отвал OBD12M-00.000, который может выполнять широкий спектр задач. Завод также производит модель заднего бульдозерного отвала OH-1.
Снегоуборочный отвал для минитрактора «Русич» представлен несколькими моделями, которые отличаются как приводом (есть ременная передача), так и шириной захвата от 120 до 190 см.
Универсальный ковш CR-M15E (с гидравликой) подходит ко многим распространенным моделям минитракторов, например, Рустрак, Русич, Скаут, Булат, Кроссер CR-M.
Как сделать лопату своими руками?
Если вы умеете работать с инструментами и разбираетесь в чертежах, вам не составит труда самостоятельно собрать ковш на минитрактор. Мы расскажем вам, как это сделать.
Нужные для работы инструменты:
- плоскогубцы;
- дрель и болгарка;
- старая стальная бочка 200 л;
- сварочный аппарат;
- ключи и отвертки;
- полосы из стали и резины;
- крепежные детали (гайки, болты, винты и заклепки).
Делаем лопату:
- Разрежьте бочку на 3 части таким образом, чтобы у вас получилось 3 криволинейных сегмента для лопаты.
- Свариваем 2 из них по контуру и в результате получите изделие толщиной в 3 мм.
- Нижнюю часть отвала усиливаем ножом.
- Для ножа возьмите стальную полосу толщиной в 5 мм. Длина должна соответствовать захвату отвала.
- В ноже сверлим отверстия (диаметр: 5 – 6 мм) с шагом 10 – 12 см. Это необходимо для крепления предохранительной резиновой полосы.
- Ширина лопаты должна соответствовать мощности и габаритам минитрактора. Но важно, чтобы отвал не выходил за его пределы более чем на 40 см с каждой стороны.
- Именно по причине указанной в 6-м пункте мы укрепляем устройство дополнительными продольными упорами, а именно квадратными стальными трубами с сечением 40х40. Трубы привариваем ниже средины отвала.
- По всей продольной нижней части отвала крепим резиновый кожух, чтобы предотвратить соприкосновение оборудования с асфальтом.
Особенности конструкции крепежного и подъемного механизма
Одним из удачных компонентов такого самодельного устройства является хороший и прочный шарнир. С его помощью форма поднимается на нужную высоту. Чтобы соорудить такое устройство, нужно сварить А-образную конструкцию из продольных элементов. А в районе средней поперечины нужно прикрепить кронштейн. Что касается гидравлики, то лучше приобрести гидроцилиндр от тракторного прицепа 2ПТС-4.
Сборка всей конструкции воедино:
- Присоединяем отвал в нижней части через подшипное соединение в 2-х сквозных втулках.
- Через гидравлический центр соединяем отвал в верхней части.
- Управление устройством выводим в кабину водителя и фиксируем его в виде пульта или рычага.
Вот, в принципе, и все, что нужно знать о постройке ковша для минитрактора. Если позволяют время и материалы, возьмите чертежи и приступайте к работе. Поверьте, такой самодельный ковш не будет уступать заводскому варианту ни по качеству, ни по удобству.
