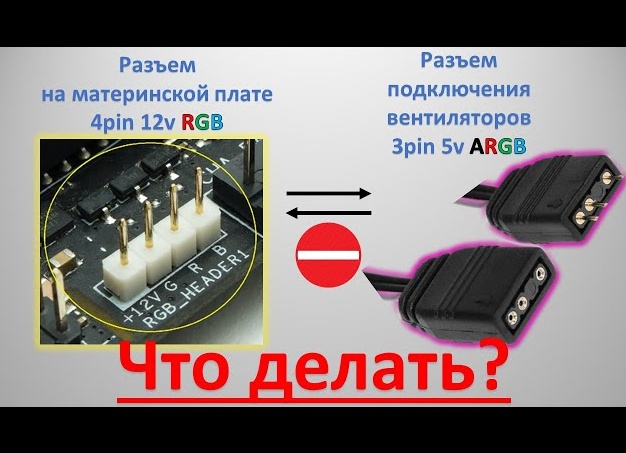

Подключение светодиодной ленты к компьютеру через USB или блок питания ПК
Целью подключения светодиодной ленты к компьютеру может быть как смена системного блока, так и просто украсить квартиру на Новый год. Можно ли подключить светодиодную ленту к компьютеру? Да, можно. В этой статье мы рассмотрим, как это можно сделать.
Перед тем как подключить ее, вы должны знать о 3 основных проблемах, которые могут возникнуть:
- Напряжение питания светодиодной ленты может быть 12В, 24В, 220В. Последний вариант по понятным причинам использовать нет никакого смысла. Напряжение 24В в компьютере не присутствует, поэтому потребуется дополнительный преобразователь. Оптимальный вариант – 12В.
- Блок питания компьютера формирует несколько значений напряжения. Наиболее практичным будет использование напряжения 5В и 12В. Именно эти значения вырабатываются самой мощной частью блока питания и допускают подключение мощной нагрузки. Исходя из напряжения питания светодиодной ленты, нужно использовать выход БП 12В.
- Для подключения можно использовать USB порт, на нем присутствует напряжение 5В с допустимым током до 500мА. Учитывая, что у ноутбука иной возможности подключить светодиодную ленту нет, то этому варианту нужно уделить пристальное внимание.
Ниже описано, как подключить светодиодную ленту к компьютеру, с какими трудностями вы можете столкнуться и как не повредить компьютер при изготовлении самодельных устройств.
Используем порт USB
Подключение к порту USB на настольном компьютере может потребоваться, если внутренний порт питания недоступен, а при использовании ноутбука это единственный возможный вариант подключения светодиодной ленты. Других интерфейсов для получения необходимого напряжения не существует. Подключение светодиодов к USB сопряжено с рядом трудностей:
- Несоответствие напряжения USB напряжению питания светодиодной ленты (5В против 12);
- Низкий допустимый ток нагрузки. Стандартом предусмотрен ток не более 500мА.
Для получения необходимого напряжения нужно купить или изготовить самостоятельно преобразователь 5 В → 12 В. Следует помнить, что увеличение напряжения в 2,5 раза уменьшает допустимый ток на столько же, т.е. до тока 200 мА. Это ток потребления светодиодной ленты, который необходимо учитывать при подключении источников света.
Если вы превысите максимально допустимый ток, USB-соединение будет повреждено.
Светодиодная лента USB — Распиновка USB
Каждый человек заряжал свой мобильный телефон через USB-порт на компьютере, потому что это удобнее, чем заряжать его от розетки. Этот факт показывает, что через USB-порты проходит ток, который может быть использован для питания диодной лампы. Обычный USB-порт на современных устройствах 2.0. Он имеет 4 контакта, половина из которых используется для передачи данных, а другая половина — для питания подключенного электрического устройства.
Более подробно о расположении разъема USB 2.0 см. на этой иллюстрации:
Светодиодная лента USB — Принцип действия
Средняя номинальная мощность разъема USB составляет 500 мА тока и 5 В напряжения. При таких параметрах к порту можно подключить целую ленту энергосберегающих светодиодных ламп.
Самой важной частью конструкции является не сама светодиодная лента, как многие могут подумать, а USB-штекер, потому что без него ваше устройство останется обычной лампочкой в розетке. Штекер можно купить в любом магазине электротоваров, а можно использовать старый штекер, который уже не нужен. Помните, что у вас может остаться зарядное устройство от сломанного мобильного телефона, которым вы не пользовались уже три года. Зачем оставлять его без дела, если с его помощью можно преобразить рабочее пространство? Рассчитайте длину кабеля, принимая во внимание расстояние между системным блоком и местом расположения будущего устройства. Если речь идет о настольном компьютере, некоторые модели клавиатур имеют дополнительный USB-порт, который идеально подходит для подсветки. В случае с ноутбуками, само собой разумеется, что разъем также находится на боковой стороне устройства.
Подключение светодиода или светодиодной ленты к USB
Чтобы подсветить клавиатуру компьютера, необязательно покупать портативное светодиодное устройство. Вы можете решить эту проблему самостоятельно, используя один или несколько светодиодов, резистор и USB-соединение. Весь проект можно легко собрать своими руками всего за несколько минут. Более искушенные пользователи ПК могут собрать подсветку из USB-ленты LE D. Но сначала о главном.
Распиновка USB
Всем известно, что мобильный телефон заряжается, когда вы подключаете его к компьютеру. Этот факт указывает на то, что на USB-портах есть напряжение, которое можно использовать для питания светодиодной ленты. Стандартный разъем USB 2.0 имеет 4 контакта, два для передачи данных и два для питания подключенного устройства. На рисунке показано подробное назначение контактов разъема USB 2.0. Стандартный разъем USB рассчитан на ток 500 мА и напряжение 5 В, поэтому к нему можно подключить целый светодиодный массив.
Разъем USB — это, пожалуй, самая важная часть собранной конструкции. Вы можете приобрести его в складном корпусе или использовать бесполезный, но рабочий кабель от любого периферийного устройства. В зависимости от того, насколько далеко системный блок находится от места крепления подсветки, вам нужно будет рассчитать длину кабеля. Некоторые модели клавиатур имеют дополнительный USB-порт сбоку, который можно использовать для подсветки.
Светодиода
Схема подключения одного светодиода показана на рисунке. Для этого вам понадобится соответствующая часть USB-разъема, резистор, двухжильный кабель и яркий светодиод. Если USB-штекер был приобретен отдельно, его необходимо разобрать, удалив внутреннюю часть с припаянными контактами. После определения светодиодной лампы рассчитывается сопротивление резистора:
UPIT — напряжение питания USB-разъема, равное 5 В; ULED — постоянное напряжение светодиода, от которого зависит цвет вспышки; ILED — номинальный рабочий ток светодиода.
Подробнее о правильном выборе и расчете токоограничивающего резистора вы можете прочитать здесь.
Теперь остается только правильно припаять все имеющиеся компоненты и придать подсветке красивый вид. Сначала кусачками укоротите положительную сторону светодиода и припаяйте к ней резистор. Затем припаяйте один провод к свободному проводу резистора, а второй — к отрицательному проводу светодиода. Провода, резистор и паяные соединения прячутся под термоусадочной трубкой. На два провода возле светодиода надета термоусадочная трубка большего диаметра для придания приличного вида. С обратной стороны соединительный кабель припаян к клеммам демонтированного USB-разъема. Провод, идущий от резистора, подключается к клемме 1 (+5 В), а провод, идущий от отрицательного вывода светодиода, подключается к клемме 4 (GND). Убедитесь в отсутствии короткого замыкания со второй и третьей клеммами после пайки и смонтируйте разъем.
Если используется готовый кабель USB с разъемом, зачистите свободные концы кабелей и измерьте два внешних кабеля питания с помощью мультиметра. Затем они припаиваются к светодиоду через резистор в соответствии с описанной выше процедурой. Неиспользуемые кабели данных укорачиваются и изолируются во избежание короткого замыкания. Теперь подсветка готова к использованию.
Светодиодной ленты
Светодиодные ленты используются для большей светоотдачи. Это особенно актуально для подсветки откидной полки в компьютерном столе. Светодиодная лента приклеивается к краю под столешницей, чтобы обеспечить равномерный поток света по поверхности клавиатуры. Для питания ленты через USB-подключение требуется дополнительный повышающий преобразователь 5-12 вольт, который необходимо изготовить самостоятельно или приобрести в магазине электроники.
Светодиодная лента USB
Всем известно, что светодиодное освещение как элемент декора уже давно затмило все виды неоновых ламп и светильников. Диодное устройство обычно подключается к стабилизатору питания, который, в свою очередь, берет ток из розетки, преобразует его в нужные значения и передает непосредственно светодиодам. Сложный и запутанный процесс, не правда ли? Некоторые люди могут возразить: «Может быть, есть другие способы подключения светильника, ведь если бы все было так сложно, светодиоды не были бы так популярны, как сейчас, потому что не все хотят возиться с этой конструкцией, устанавливать ее и тратить на это много времени». Если вы тоже так думаете, то вы правы. Производители предвидели эту особенность поведения и разработали светодиодную ленту со встроенным USB-разъемом.
Основная схема подключения светодиодной ленты к USB-разъему проста: к плюсовому проводу подключается токоограничивающий резистор, который припаивается к соответствующему контакту ленты. Минусовой провод подключается к отрицательному полюсу гнезда. Важно не перепутать полярность. Помните, что при пайке разъема контакты зеркально инвертируются по отношению к гнезду.
Сначала необходимо рассчитать номинал токоограничивающего резистора. Формула выглядит следующим образом: 1:
Где Uпит — напряжение питания, равное 5 В,
U LED — падение напряжения на светодиоде l частота, которая зависит от длины излучаемой волны,
I LED — сила тока светодиода в рабочем режиме.
Падение напряжения на различных светодиодах наглядно показано в таблице:
| Цвет LED элемента | Падение напряжения |
| Белый | 3-3,7 В |
| Красный | 1,6-2,3 В |
| Синий | 2,5-3,7 В |
| Желтый | 2,1-2,2 В |
| Зеленый | 2,2-3,5 В |
| Оранжевый | 2-2,1 В |
Если расчет кажется слишком сложным или результат вызывает сомнения, можно воспользоваться электронным калькулятором. В Интернете есть несколько таких калькуляторов, и для уверенности следует повторить результат на двух или трех источниках.
После расчета значения можно подготовить кабель или сварочный разъем к использованию. Если вы используете готовый USB-кабель, оставьте один конец целым (он вставляется в гнездо компьютера или ноутбука), отрежьте другой конец и удалите два внешних контакта (это красный и черный провода, то есть «+» и «-«). Два других провода, по которым передаются данные, должны быть замкнуты и изолированы для предотвращения короткого замыкания.
Если используется паяный штекер, его необходимо демонтировать и припаять к внешним клеммам кабеля. В качестве альтернативы резистор припаивается непосредственно к положительному полюсу штекера, а соответствующий электрод соединительного кабеля — к отрицательному полюсу штекера. Положительный полюс припаивается к свободному контакту резистора после монтажа штекера. Убедитесь, что контакты не замкнуты друг с другом. Они расположены слишком близко друг к другу, и во время сварки может произойти случайное соединение соседних контактов.
Питание светодиодов от блока питания компьютера
Этот метод является самым простым и надежным. Подключение светодиодной ленты к компьютерному блоку питания можно выполнить без нарушения гарантии на блок питания (т.е. без вскрытия корпуса). Современные компьютерные блоки питания имеют несколько резервных соединений. Если вы откроете боковую крышку системного модуля, то увидите кабели, выходящие из блока питания. Соединения имеют следующий вид:
Соединения блока питания компьютера.
Наиболее интересные разъемы пронумерованы 1 и 2. Первый предназначен для подключения дисковода, который больше не используется, а второй — для подключения компакт-дисков и жестких дисков.
В обоих случаях используются черный и желтый кабели. Черный — это отрицательный кабель, а желтый подключается к выходной цепи 12 В.
Самый простой способ — отрезать необходимые провода от разъемов бокорезами и припаять их к светодиодной ленте, соблюдая полярность. Однако делайте это только в том случае, если вы уверены, что не будете ничего подключать к этим клеммам.
Чтобы не нарушать гарантию и как можно меньше возиться, можно купить адаптер блока питания SATA и подключить кабели к нему.
Блоки питания современных настольных компьютеров позволяют нагружать цепь 12 В до десятка и более ампер. Поэтому длина шнура может быть значительной.
Учтите токи, потребляемые устройствами компьютерной системы — материнской платой, видеокартой, жестким диском и CD-Rom. Мощность блока питания и токи, которые могут потребляться в цепях, указаны на этикетке блока питания. Однако почти всегда в цепях блока питания имеется значительный запас мощности.
Для большинства продаваемых светодиодных лент информация о потребляемой мощности отсутствует. Ее можно приблизительно определить, если знать тип светодиодов и их количество на 1 м ленты.
| Потребляемый лентой ток | |||||
| Тип светодиодов | Количество светодиодов на 1 м | Потребляемый ток, А | |||
| 1м | 2м | 3м | 4м | ||
| SMD3528 | 30 | 0.2 | 0.4 | 0.6 | 0.8 |
| 60 | 0.4 | 0.8 | 1.2 | 1.6 | |
| 120 | 0.8 | 1.6 | 2.4 | 3.2 | |
| SMD5050 | 30 | 0.6 | 1.2 | 1.8 | 2.4 |
| 60 | 1.2 | 2.4 | 3.6 | 4.8 | |
Цифры на этикетках светодиодов указывают на их размеры:
Таким образом, если запас по току в цепи 12 В составляет 4 ампера и более, вы можете без последствий подключить 4 м светодиодных лент SMD3528 с плотностью 120 светодиодов на метр или 3 м SMD5050 с плотностью 60 светодиодов.
