Планирование ленточного фундамента. Составление чертежа.

Фундамент — это самая нижняя часть здания. Он несет все нагрузки и передает их дальше в плотные слои почвы. Существует несколько типов фундаментов, из которых самым прочным считается ленточный фундамент. Это лента из железобетона, уложенная по периметру и под внутренними стенами всего строения. Однако, чтобы конструкция служила по назначению, она должна быть правильно построена. По этой причине самым важным элементом подготовки к работе является план ленточного фундамента. Нужен ли мне план? Среди всех строительных документов план фундамента занимает самое важное место. Этот документ определяет характеристики, которые зависят от таких факторов, как размер здания:

  1. Вес проектируемого здания, под который будет возводиться основа. Это показатель завит от этажности будущего сооружения, его назначения, внутренней планировки, используемых для возведения материалов и других.
  2. Особенности конструкции. Речь идет про наличие подпола, цокольного этажа или отсутствие оных, если здание будет без подвала и других особенностей.

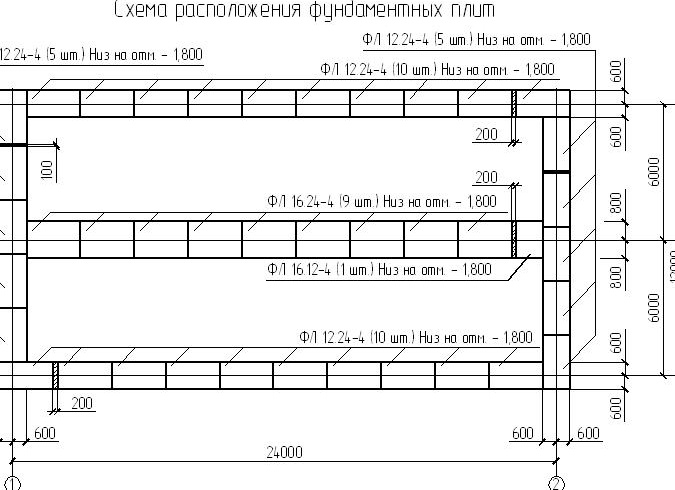

план фундамента

Если план ленточного фундамента составлен с ошибками или неточностями, это может иметь серьезные последствия — от невозможности возведения строения до разрушения фундамента, что приведет к разрушению всего строения.

Создание схемы: что необходимо учесть?

Наиболее важными элементами, без которых невозможно правильно составить проект, являются следующие:

  1. Вес готового здания.
  2. Разновидность (тип) почвы. От ее плотности зависит то, насколько сильно может фундамент дать усадку.
  3. Степень нагрузки готового сооружения.

Эта информация является основой для определения геометрических параметров строения и материалов, которые могут быть использованы для возведения фундамента дома. Очень важно, чтобы будущее строение было связано с планируемым участком.

Проектирование ленточного фундамента

Цель правильно подготовленного плана фундамента — графическое представление особенностей конструкции в продуманной и обоснованной форме. Использование плана упрощает и ускоряет работу на участке и обеспечивает достижение запланированных параметров здания.

При проектировании ленточного фундамента определяются следующие параметры будущего здания:

План ленточного фундамента

Проектирование ленточного фундамента

  1. Конфигурация сечения ленты основания.
  2. Тип и обустройство слоя «подбетонка».
  3. Глубина залегания фундаментной ленты на каждом участке строительного объекта.
  4. Места выхода инженерных коммуникаций.
  Плитный фундамент против ленточного: какой лучше. Какой фундамент лучше ленточный или монолитная плита.

Проектирование плана ленточного фундамента требует особого внимания к отдельным элементам. Например, важно очень точно определить координаты и параметры опорного блока. Он устанавливается первым, а последующие блоки уже соединяются с ним. Ошибка в его положении приведет к значительным отклонениям в конфигурации.

При возведении фундаментов с монолитными или сборными поверхностями их границы должны быть максимально точно вычерчены на плане и доставлены на строительную площадку по месту.

К проектированию фундаментов предъявляются многочисленные требования, в том числе:

  1. Простая и однозначная читаемость материала.
  2. Высокая информативность и передача всех ключевых данных на плане.
  3. Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
  4. Исчерпывающие данные для начала строительства.

Если проектирование фундамента выполнено в соответствии с установленными правилами, то строительство будет простым и будет точным и надежным.

План ленточного фундамента с чертежом содержит подробные горизонтальные и вертикальные сечения фундамента. Они служат для того, чтобы было понятно расположение опорных элементов. Наиболее распространенными и практичными масштабами для чертежей являются М1:100 и М1:200, хотя иногда используются и более мелкие масштабы.

Разметка местности под фундамент

Разметка грунта для ленточных фундаментов

Очень важно, чтобы на чертежах плана этажа были обозначены оси фундаментов и оси фундаментов.

На плане ленточного фундамента всегда вычерчивается контур фундамента. Каждый элемент конструкции должен быть детально прорисован на плане. Это означает не только основание фундамента, но и другие элементы, такие как колонны и опоры. Обязательно должны быть указаны вертикальные отметки каждого уровня фундамента.

Прокладка инженерных коммуникаций для эксплуатации здания требует особого внимания. При строительстве фундамента необходимо учитывать расположение инженерных коммуникаций — так вы сможете сначала создать отверстия для доступа в фундаменте и избежать работы в дальнейшем. Создание таких отверстий после возведения фундамента имеет ряд недостатков:

  1. Высокие трудозатраты.
  2. Снижение прочности основания.
  3. Возможность частичного обрушения.

Как сделать план фундамента, основные параметры расчетов

Разработанные и утвержденные профили ГОСТ определяют требования к чертежам и правила подготовки и расчета планов фундаментов различных типов.

  Как определить глубину фундамента для двухэтажного дома. Какой глубины должен быть фундамент для двухэтажного дома.

Согласно общепринятой практике, для подготовки строительных чертежей выбирается масштаб от 1:100 до 1:400. Эти размеры наилучшим образом отражают требуемую точность.

Основные параметры расчетов

Основные параметры для расчета ленточных фундаментов

Перед разработкой проекта необходимо определить главные и второстепенные оси.

Если фундамент имеет опоры, они должны быть подробно описаны на чертеже.

Основные линии конструкции должны быть обозначены линиями 0,5 — 0,8 мм.

Отверстия для подключения к дому должны быть обозначены:

  • полной детальной схемой,
  • с указанием данных по нижней точке,
  • с осевым выносом необходимых в производстве работ данных.

Для того чтобы четко определить эти точки на чертеже, их следует обозначить специальными символами.

План расчета фундамента

Расчетная схема фундамента

К плану фундамента всегда должны прилагаться подробные расчетные схемы. В этих расчетах должны быть учтены следующие параметры:

  1. Общий вес здания.
  2. Возможное увеличение нагрузки в процессе эксплуатации возведенного строения.
  3. Характеристики грунтов на участке застройки.

Все эти параметры определяют не только геометрию конструкции, но и технические свойства строительных материалов, используемых на различных этапах строительства.

Как сделать план фундамента, основные параметры расчетов

Разработанные и утвержденные профили ГОСТ определяют требования к чертежам и правила подготовки и расчета планов фундаментов различных типов.

Согласно общепринятой практике, для подготовки строительных чертежей выбирается масштаб от 1:100 до 1:400. Эти размеры наилучшим образом отражают требуемую точность.

Основные параметры для расчета ленточных фундаментов

Перед разработкой проекта необходимо определить главные и второстепенные оси.

Если фундамент имеет опоры, они должны быть подробно описаны на чертеже.

Основные линии конструкции должны быть обозначены линиями 0,5 — 0,8 мм.

Отверстия для подключения к дому должны быть обозначены:

  • полной детальной схемой,
  • с указанием данных по нижней точке,
  • с осевым выносом необходимых в производстве работ данных.

Для того чтобы четко определить эти точки на чертеже, их следует обозначить специальными символами.

Расчетная схема фундамента

К плану фундамента всегда должны прилагаться подробные расчетные схемы. В этих расчетах должны быть учтены следующие параметры:

  1. Общий вес здания.
  2. Возможное увеличение нагрузки в процессе эксплуатации возведенного строения.
  3. Характеристики грунтов на участке застройки.
  Можно ли заливать фундамент зимой – особенности работ. Как залить фундамент зимой.

Все эти параметры определяют не только геометрию конструкции, но и технические свойства строительных материалов, используемых на различных этапах строительства.

Условия точного переноса плана на местность

Проект фундамента является основой для последующего планирования строительного проекта. Поэтому все необходимые размеры должны быть указаны, но материалы не должны быть перегружены данными — лишние цифры только отвлекают от строительного проекта.

Когда масштаб правильный и элементы здания правильно выровнены по строительным осям, проект вычерчивается быстро и точно. Для этого используются геодезисты с соответствующим оборудованием. В некоторых случаях, когда точность не критична (хозяйственные постройки и т.д.), выравнивание может быть выполнено самим геодезистом. Важно, чтобы геометрическая форма здания была точно выдержана.

План фундамента дома и проектирование всех геометрических характеристик строения определяют качество монтажных работ, а значит, качество и надежность будущего здания.

Чертеж плитного фундамента

Наиболее важными элементами плана плитного фундамента являются следующие:

  • тепло- и гидроизоляция,
  • схема армирования.

Выбор формы армирования производится в зависимости от конструкции опоры:

  • для мелкозаглубленных опор возможна установка отдельных армирующих элементов,
  • для повышения прочности рекомендуется их связка в единую конструкцию,
  • для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,
  • сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. Вид сверху на плитный фундамент с экструзионным сечением.

План плитного фундамента с выносным сечением.

Если выбран комбинированный тип опоры (сочетание бетонных блоков большого диаметра с наливными поверхностями или кирпичной кладкой), то на плане отмечаются участки, отклоняющиеся от общего проекта.

Проект опоры перекрытия должен включать отметки (дно, осевая линия и диаметр) отверстий для обслуживания.

Схема армирования для плана плитного фундамента.

Подготовка участка к разметке

Для переноса плана свайного фундамента на строительную площадку не требуется никаких подготовительных работ. Разметка осуществляется с помощью металлической арматуры.

В остальных случаях (ленточный и плитный фундаменты) территория будущего жилища должна быть очищена от крупного мусора, кустарников и т.д. и выровнена, если земля неровная.
