Нужно ли заземлять газовый котел в доме

Несмотря на то, что пункт ПУЭ 1.7.103 фиксирует менее строгие нормы для сопротивления каждого из повторных заземлений (в стандартных условиях грунта – не более 30 Ом), представители газовых компаний настаивают на том, чтобы сопротивление заземления не превышало 10 Ом в обычном грунте. Это вызвано требованиями повышения безопасности в эксплуатации газовых котлов и газопроводов.

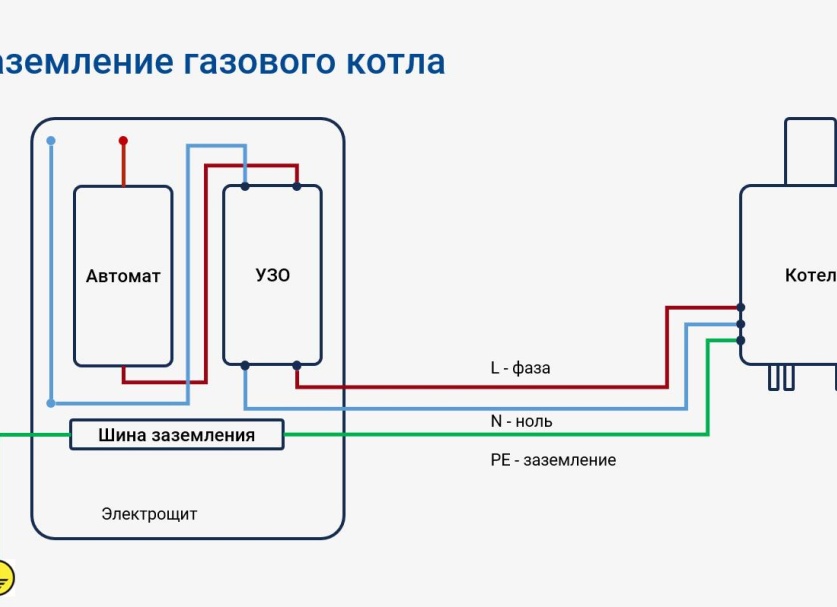

Заземление газового котла / газопровода

Заземление газопровода или газового котла вместе с установкой устройства защитного отключения (УЗО) является необходимым и обязательным условием при подключении газоснабжения к жилому дому. Эти меры подразумевают не только стандартную защиту человека и электрооборудования от опасного напряжения и тока, но также важны для предотвращения пожаров и взрывов, которые могут быть вызваны неисправным оборудованием или неправильной эксплуатацией.

В связи с вышеизложенным, требования к качеству заземления газового котла или газопровода намного строже по сравнению с обычным защитным заземлением, применяемым в домах.

Комплект для заземления

Использование современных технологий позволяет быстро и эффективно создать надежное заземление, которое будет служить долго без необходимости в частом обслуживании или ремонте.

Для строительства заземления газопровода или газового котла, соответствующего требуемым стандартам (с расчетным сопротивлением заземления), рекомендуется использовать универсальный комплект модульного заземления ZZ-000-015, который монтируется в виде одного электрода (системы точечного заземления).

Такой метод установки обеспечивает качественное заземление на небольшой площади (0,5 м * 0,5 м) в подвале, подполе или в непосредственной близости к дому, при этом не нарушая газоны и покрытия в вашем дворе.

Для чего необходимо заземление?

На металлических поверхностях газового котла могут накапливаться статические заряды, создающих электрическое поле. Без заземления это поле негативно влияет на электронные компоненты газового котла, такие как плата управления, что может привести к их выходу из строя. Неустойчивая работа электронных систем может привести к некорректному функционированию котла.

Вторая причина, по которой заземление газового котла является обязательным, заключается в том, что жители дома могут ощутить на себе воздействие статического напряжения, что приводит к довольно неприятным и порой болезненным ощущениям. Для предотвращения подобных неприятностей важно осуществить правильное заземление отопительного оборудования на газе.

Кроме того, неправильное или отсутствующее заземление может привести к взрыву котла, поскольку электростатическое поле способно спровоцировать воспламенение газа, что приведет к возникновению взрывоопасной ситуации. Как видно, без качественного заземления, соответствующего действующим нормам и техническим условиям, газовый котел может выйти из строя довольно быстро.

Способы заземления котлов

Системы заземления делятся на природные и искусственные. Природные заземлители — это металлические или железобетонные конструкции, имеющие контакт с землей. Искусственные заземлители представляют собой стальные трубы или уголки, специально подготовленные для этой цели. Установка системы заземления значительно упрощается, если на прилегающей территории к дому есть главная шина заземления (ГШЗ). Однако в большинстве частных домов и коттеджей такая шина отсутствует, что требует выполнения дополнительных действий для обеспечения безопасности при эксплуатации газового отопительного оборудования.

  Тепловая камера тепловых сетей. Тепловая камера тепловых сетей что это.

В качестве искусственных заземлителей используют стальные трубы, уголки или полосы, которые вбиваются в грунт. К элементам заземляющего контура предъявляются следующие требования:

  • проведение специальной антикоррозийной обработки, такой как омеднение или оцинковка; при этом важно учитывать, что антикоррозийная защита увеличивает срок службы металлических элементов системы;
  • наличие как минимум двух контактов с отдельными частями поверхности котла при использовании природного заземления — это необходимо для обеспечения надежного электрического контакта.

Выбор материалов для контура, шины и количества электродов осуществляется в зависимости от уровня сопротивления контура, оптимальное значение которого должно составлять до 30 Ом для систем, работающих на напряжении 220/380 вольт. Электроды могут изготавливаться из труб диаметром 2 дюйма или уголков стальной стали, при этом их сечение должно быть до 50 квадратных миллиметров, а длина – не менее двух метров. Шина может выполняться в виде стальной или медной полосы.

Требования к качеству заземления

При проведении монтажа заземления следует обратить внимание на тип материала и площадь поперечного сечения проводов, которые соединяют контур с нулевой фазой электрощитка. Для медных проводов рекомендованное сечение составляет более 10 квадратных миллиметров, для алюминиевых — не менее 16 квадратных миллиметров, а для стальных — больше 75 квадратных миллиметров. Соединение стальных труб и уголков (электродов) с шиной производится с использованием точечной сварки, что обеспечивает надежность соединений.

Сопротивление контура заземления

Также имеет значение вид грунта. В илистую почву можно устанавливать контур, если сопротивление его составляет не более 10 Ом (при стандартном напряжении 220 вольт или в трехфазной системе 380 вольт). В песчаном грунте допустимо устанавливать контур заземления при уровне сопротивления до 50 Ом (для приборов, работающих на напряжении 220 или 380 вольт). Соблюдение таких требований обеспечит отсутствие претензий со стороны газовой службы.

Как заземлить котел?

В ПУЭ 1.7.103 не установлено обязательное требование о покупке готового комплекта для заземления. Однако газовая служба рекомендует именно такие решения, поскольку они надежнее и безопаснее. При наличии определенных знаний и опыта владелец жилья может осуществить монтаж контура сам. Тем не менее, такая работа обычно оказывается сложнее, чем ожидалось, поскольку необходимо учитывать множество факторов:

  • какой тип заземления может быть использован в вашей системе;
  • оптимальные параметры сопротивления;
  • какие материалы рекомендуются для вашего конкретного заземляющего контура.

Наиболее распространенные способы заземления можно классифицировать следующим образом:

  1. В зависимости от устройства. Для заземления агрегата можно использовать розетку, однако приемлемо это только в том случае, если она подключена непосредственно к заземляющему контуру, а не к щитовой.
  2. В зависимости от специфики изготовления. Заземление может быть выполнено как с использованием готового комплекта, так и с аппаратами, сделанными своими руками.
  Ошибки газового котла «Ariston»: как по коду найти и устранить неисправность. Котел аристон ошибка 501 в чем причина.

Важным параметром для заземления является сопротивление контура. Оно зависит как от типа используемого котла, так и от особенностей грунта на вашей территории. Для глинистых грунтов данный параметр не должен превышать 10 Ом, а для песчаных — до 50 Ом. Эти нормы также четко прописаны в ПУЭ 1.7.103.

нужно ли заземлять котел отопления

Что понадобится для обустройства заземления?

Если вы хотите самостоятельно провести заземление котельного оборудования, вам понадобятся:

  1. Провод, который соединяет щиток с контуром в грунте. Его поперечное сечение должно соответствовать типу материала: для медного провода — от 10 квадратных миллиметров, для алюминиевого — от 16 квадратных миллиметров, для стального — от 75 квадратных миллиметров.
  2. Штыри, которые необходимо забивать в почву. Вы можете использовать обычные стальные трубы или уголки. Их соединяют шиной, используя точечную сварку. В случае заказа уже собранного комплекта, в него будут включены специальные электроды, что значительно упрощает работу.
  3. УЗО и автоматические выключатели. В соответствии с действующими нормами, установка УЗО невозможна без наличия заземления, поскольку оно крайне необходимо для безопасной эксплуатации оборудования.
Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм 2 Толщина стенки, мм
Черная сталь Круглый:
— для вертикальных заземлителей 16
— для горизонтальных заземлителей 10
Прямоугольный 100 4
Угловой 100 4
Трубный 32 3,5
Оцинкованная сталь Круглый:
— для вертикальных заземлителей 12
— для горизонтальных заземлителей 10
Прямоугольный 75 3
Трубный 25 2
Медь Круглый 12
Прямоугольный 50 2
Трубный 20 2
Многопроволочный канат 1,8 (для каждой проволоки) 35

Нужно ли заземлять газовый котел самому или доверить работу мастеру?

Таким образом, вы получили однозначный ответ на вопрос о необходимости заземления котла. Многие владельцы отопительных систем, стремясь сэкономить средства, решают выполнить работу своими руками. Однако мы настоятельно не рекомендуем этого делать. Даже самые незначительные ошибки при монтаже могут привести к серьезным последствиям: в лучшем случае вам просто не выдадут акт проверки, а в худшем – это может спровоцировать поломку оборудования, сокращение его эксплуатационного срока, аварийные ситуации или даже угрозу для жизни и здоровья людей.

обязательно ли заземление газового котла

Выводы и полезное видео по теме

Представленный ниже видеоролик демонстрирует, в какой последовательности осуществляется процедура создания защиты газового оборудования.

С помощью этого видео можно более полно понять, какие работы необходимо выполнить, какой инструмент потребуется и другие нюансы процесса монтажа заземления.

Добавление заземляющего компонента к котлу является не только целесообразным, но и необходимым действием. Несмотря на возможные финансовые затраты на выполнение такой работы, это абсолютно оправдано.

Обеспечивая газовый котел заземляющим контуром, пользователь значительно улучшает надежность оборудования и гарантирует высокий уровень своей безопасности.

  Как уменьшить мощность газового котла: лучшие варианты снизить потребление газа котлом

Если у вас есть полезные комментарии или остались вопросы по устройству контуров заземления, не стесняйтесь обратиться к нашим экспертом или посетителям сайта. Вы можете оставить свои комментарии в форме обратной связи, расположенной внизу статьи.

Правила установки заземления

Следует помнить, что технические требования к заземлению газового котла более строгие, чем к обычным электроприборам. Инспектор проверяет не только общее сопротивление конструкции, но также и удельную проводимость грунта.

Готовые комплекты для заземления газового котла можно приобрести, и в таком комплекте обычно содержатся все необходимые элементы. Процесс установки не сложен и занимает немного времени. Для выполнения монтажных работ потребуется небольшой участок площади размером 0,5 х 0,5 квадратных метра. Установка может осуществляться как в подвальном помещении, так и в непосредственной близости от дома.

Прежде чем приступить к заземлению газового котла, следует выбрать подходящий тип заземлителя. Заземлитель — это основная часть заземляющего устройства, электрод, который непосредственно касается почвы. Заземлители могут быть двух типов: природные и искусственные.

Не разрешается использование трубопроводов с горючими или взрывоопасными веществами в качестве природных заземлителей, а также любые канализационные и отопительные трубопроводы. Также нельзя применять трубы, которые имеют изоляцию от коррозии.

Искусственные заземлители — это устройства, специально созданные для заземления. К ним относятся готовые и сертифицированные комплекты, которые различаются глубиной погружения и сроком службы.

Для предотвращения коррозионных процессов уместно выбирать нержавеющие электроды. Однако электроды, обработанные медью, также вполне подходят для защиты от коррозии.

Проверка заземления

При выполнении монтажных работ следует учитывать требования, выставляемые контролирующими органами к заземлению. К ним относятся:

  1. Коэффициент сопротивления, который может различаться в зависимости от типа грунта. Например, для глинистой почвы данный коэффициент не должен превышать 10 Ом, а для песчаного — до 50 Ом. Для обычного грунта представители контролирующих организаций допускают коэффициент до 10 Ом.
  2. Удельная проводимость, максимально допустимая для обычного грунта, составляет до 50 Ом.

Важно отметить! Конкретные требования к коэффициенту сопротивления зависят от регламентирующего документа и могут основываться на ПУЭ 1.7.103 или ПУЭ 1.7.59. Рекомендуется заранее выяснить, какие нормативные документы будут применяться для оценки качества выполненной работы.

Проверка заземления для газового котла осуществляется с использованием специального оборудования. Приобретение такого прибора для личного использования может быть экономически нецелесообразным из-за его высокой стоимости, поэтому проще будет арендовать его.

Нужно ли заземлять газовый котел в доме 2

По завершении работ по обустройству заземления можно вызвать инспектора для проведения пусконаладочных работ, после чего он зарегистрирует конструкцию.

Как уже упоминалось, правильно выполненное заземление — это не только требование газовой инспекции, но и залог безопасности всех жильцов. Кроме того, с качественным заземлением работа оборудования становится более устойчивая и долговечная.
