Установка водонагревателя: правила, основные этапы, запуск и регулировка

Необходимо помнить, что нельзя устанавливать бойлер в перевернутом положении или горизонтально, так как это может привести к перегреву ТЭНа и его поломке при недостаточном уровне воды в баке. Некоторые модели бойлеров являются универсальными и могут монтироваться как вертикально, так и горизонтально, что позволяет избежать таких проблем.

Как подключить бойлер к водопроводу

Как подключить бойлер к водопроводу

Рекомендуется устанавливать бойлер ближе к стояку, чтобы обеспечить оптимальный напор воды и минимизировать количество труб, необходимых для подключения к водопроводу.

Существует два основных типа монтажа бойлеров: напольные и настенные. Настенные устройства более популярны из-за их компактности и возможности установки в любом положении, в том числе и горизонтально. Напольные модели занимают больше места, но обладают более вместительными баками, обычно в пределах 200-300 литров, что позволяет дольше обеспечивать горячей водой.

Бойлеры с емкостью до 80 литров можно размещать на любом типе стен, в то время как более тяжелые модели требуют установки только на несущих стенах, выполненных из бетона или кирпича. Сам по себе бойлер весит около 15-20 кг, однако наполненный горячей водой он создает значительную нагрузку на конструкцию стены.

Обычно бойлер устанавливают в следующих местах:

  • На полу или на стене котельной, если таковая имеется. Это оптимальный вариант для загородных домов, поскольку бойлер будет находиться рядом с трубами и не будет занимать место в ванной комнате.
  • В санузле над унитазом. В случае отсутствия отдельного помещения, бойлер обычно размещают в санузле, а в раздельных санузлах его можно удобно разместить над унитазом, скрыв за фальшстеной из гипсокартона или в специальной нише.
  • В совмещенном санузле можно установить бойлер прямо над ванной, выбирая удобное для доступа положение.
  • Под мойкой на кухне можно установить небольшой бойлер вместимостью до 20 литров, предназначенный для получения горячей воды именно для кухонных нужд.
  • В коридоре или прихожей. Если в доме имеется недостаток свободного пространства, можно установить горизонтальный бойлер под потолком, хотя в этом случае потребуется проложить значительное количество труб от стояка.

Как выбрать крепления для водонагревателя

Обычно комплект бойлера включает все необходимые крепления: кронштейны, анкерные болты или крюки. Если выбранная вами модель не имеет креплений или они не подходят, их следует покупать отдельно с учетом материала стен, на которые будет монтироваться бойлер.

Сантехники подчеркивают, что лучше использовать крепления, входящие в комплект, так как их характеристики и соединения специально рассчитаны производителем для данной модели бойлера.

Для монтажа на деревянных стенах чаще всего применяются саморезы или г-образные саморезы-крючки диаметром 8–10 мм и длиной от 10 мм. Также можно использовать анкеры-шурупы и строительные анкеры с крюками. Обычно бойлер не монтируется непосредственно на деревянную стену, для повышения надежности между стеной и бойлером устанавливается деревянный щит из фанеры или каркас из металлических профилей с закладными — горизонтальными перемычками. К профилю бойлер монтируется на монтажную планку.

При установке на стену из гипсокартона бойлер вешают с использованием закладных. В металлическом профиле гипсокартона устанавливаются горизонтальные планки из металла или деревянные бруски, которые затем обшиваются гипсокартоном. Для небольших бойлеров до 50 литров можно использовать дюбели со шпильками, а для более тяжелых моделей — анкеры Молли.

Если у вас усиленный гипсокартон, то крепление бойлера можно произвести и без закладных, используя дюбель Hartmut, который выдерживает до 50 кг на одно крепление и до 100 кг на два.

На кирпичных, пеноблоковых и газоблоковых стенах бойлеры можно устанавливать просто на анкеры или дюбели, без дополнительного каркаса. Для моделей до 50 литров используется универсальный дюбель с саморезами, а для более тяжелых бойлеров — распорные дюбели. Лучше всего применять химический анкер, который заполняет пустоты в стене и после застывания выдерживает вес более 200 кг.

Установка водонагревателя: правила, основные этапы, запуск и регулировка 2

Анкерные болты для бетона, как правило, используются с дюбелями-гвоздями, а также анкерными болтами или анкерами с крюком и гайкой.

Что потребуется для установки бойлера?

  • Шланги достаточной длины для подключения горячей и холодной воды.
  • Разветвители для перемещения горячей и холодной воды.
  • Вентили для перекрытия потоков воды при необходимости.
  • Сам водонагреватель.
  • Перфоратор или ударная дрель для создания отверстий в стенах.
  • Шуруповёрт и пассатижи, которые пригодятся для монтажа.
  • Шурупы и дюбели для крепления оборудования.
  • Трёхжильный провод, если в месте установки бойлера отсутствует электрическая розетка.
  • Гаечные ключи для затяжки соединений.
  • ФУМ-лента для герметизации соединений.
  • Строительный уровень для правильной установки бойлера.
  Итальянский газовый котел Ferroli: инструкция, неисправности прибора, а также основные коды ошибок и план эксплуатации данных продуктов. Как запустить котел ferroli.

Установка водонагревателя: правила, основные этапы, запуск и регулировка 3

Обязательно подготовьте все необходимые инструменты заранее, чтобы избежать ненужных поисков во время монтажа.

Правильное крепление бойлера – важнее всего!

Навешивание бойлера на стену — это не самая простая задача. Сам монтаж может показаться несложным, но важно правильно организовать всю работу, чтобы в критический момент он не упал и не повредил сантехнику, мебель или людей рядом.

К примеру, 50-литровый бойлер, заполненный водой, будет весить около 70 кг. Это значительная нагрузка, которую не всегда могут выдержать слабые стены.

Падение бойлера может вызвать разрушения, поломать мебель, повредить систему подачи воды, и, что очень важно, даже создать опасность для жизни из-за удара электрическим током. Кроме того, это обернется серьезными финансовыми затратами на восстановление.

Установка водонагревателя: правила, основные этапы, запуск и регулировка 4

Поврежденный бойлер может не только нанести урон имуществу, но и создать угрозу для здоровья жильцов.

Как избежать неприятностей?

  • Внимательно изучите свойства материала, из которого сделана стена. Она должна быть достаточно прочной, чтобы выдерживать нагрузку от креплений бойлера. Установка на гипсокартон без специальной поддержки абсолютно недопустима;
  • Крепежи, на которые будет монтироваться бойлер, должны выдерживать нагрузку в два раза превышающую вес заполненного устройства. Например, для бойлера на 100 литров, крепления должны обеспечивать прочность в 200 кг;
  • Если производитель не предоставляет подходящие крепления, следует самим выбрать оптимальные варианты. Лучше приобрести более прочные крепления, чем недооценить их прочность – негативные последствия могут быть достаточно серьезными;
  • Старайтесь расположить бойлер как можно ближе к месту водозабора, чтобы упростить прокладку коммуникаций. Обычно его устанавливают вблизи санузла, где находятся кухня и ванная. Если же у вас раздельные помещения, может быть целесообразно установить по одному бойлеру в каждое из них;
  • Бойлер должен быть подвешен так, чтобы был доступ к всем управляемым элементам;
  • Рекомендуется оставлять отступ от потолка не менее 10 см, а от пола – минимум 50 см для удобства обслуживания.

Установка водонагревателя: правила, основные этапы, запуск и регулировка 5

Необходимое оборудование для монтажа

Для установки водонагревателя в доме необходим соответствующий набор инструментов, оборудования и расходных материалов:

  • Для начала монтажа потребуется перфоратор с набором буров для создания отверстий в несущих стенах;
  • Для корректной разметки места установки понадобятся рулетка, угольник, линейка, карандаш, а также строительный уровень. Некоторые из этих инструментов можно заменить на аналогичные;
  • Установку бойлера, накопительного или проточного типа, важно производить так, чтобы устройство обеспечивало надежное крепление на стене. Если в комплекте нет анкеров, их нужно дополнительно приобрести, учитывая тип стен — анкеры для бетона, кирпича или газобетона различаются по конструкции;
  • Для установки дюбелей и корректировки креплений потребуется небольшой молоток.

Водонагреватель электрический Electrolux ewh 50

  • Монтаж накопительного водонагревателя включает подключение к системе холодного водоснабжения. Обычно все патрубки стандартных бойлеров имеют условный диаметр – Ду 15. Фитинги, используемые для монтажа, должны иметь такой же условный размер. Для установки спрятанного бойлера понадобятся два тройника и два шаровых крана для блокировки потоков на случай демонтажа.
  • Перед установкой бойлера в ванной нужно учитывать меры безопасности. Если в комплекте отсутствует устройство защиты от токов утечки (УЗО), его следует приобрести отдельно для безопасной работы однофазной сети.
  • Две гибкие подводки для соединения бойлера с системой водоснабжения. Если используется новая система, подводка может быть выполнена с помощью жестких ПНД труб.
  • При необходимости наращивания кабеля стоит иметь канат того же сечения. Обычно используют трехжильный медный кабель с заземлением сечением 3х25.
  • Расходные материалы для герметизации соединений, такие как ФУМ-лента, льняные нити и герметик.
  • Для соединения кабеля пригодится строительный нож, изолента и термоусадочные трубки.

Гибкая подводка для водонагревателя

  • Чтобы разобраться с установкой накопительного водонагревателя в квартире, необходимо подготовить набор инструментов: плоскогубцы, шуруповёрт, накидные и шестигранные ключи, а также отвертку для снятия крышки с бойлера.

Монтаж бойлера до 80 литров может выполнить один взрослый человек, но установка устройства объемом 150 литров и более требует помощи еще одного человека.

  Чем закрыть трубы отопления: 5 вариантов, ценные советы и 45 фото

Выбор места установки бойлера

Перед монтажом бойлера необходимо определить оптимальное место для установки. В частных домах владельцы часто выбирают котельную или прячут оборудование под лестницей. В условиях городской квартиры пространства значительно меньше, поэтому следует учитывать несколько рекомендаций:

  • Место установки должно быть выбрано так, чтобы резервуар не причинял дискомфорта проходящим мимо людям и не мешал эксплуатации санузла. Оптимально расположить его над унитазом в туалете.

Бойлер в туалете

  • При установке в ванной комнате, необходимо предусмотреть достаточно места, чтобы при принятии душа стоять в полный рост на поддоне.
  • В типовых квартирах обычно имеется технический шкаф для прокладки инженерных коммуникаций, который располагается за унитазом. При правильном подборе габаритов бойлера, его можно удобно установить в этой зоне.
  • Если установка производится в совмещённом санузле однокомнатной квартиры, возможно поместить бойлер под потолком над раковиной. В этом случае рекомендуются менее габаритные устройства — от 30 до 50 литров, или горизонтальные модели.

Водонагреватель электрический под мойку

  • При установке для комфортного использования кухонной мойки объем бойлера не должен превышать 30 литров. В таком случае устройство успешно разместится в шкафу под раковиной.
  • Если в квартире мало места, горизонтальный бак можно разместить под подвесным потолком в коридоре. Однако в данном случае потребуется проведенная отделка потолка для инсталляции прибора.

На современном рынке представлен разнообразный ассортимент бойлеров с различными размерами, что позволяет подобрать подходящий прибор под любое помещение. Стандартные бойлеры на 50–80 литров могут иметь высоту от 600 до 1200 мм, что обеспечивает удобство выбора.

Как установить бойлер (водонагреватель накопительного типа)

Начнем с установки на стену, так как именно там обычно монтируют бойлеры. Пустые бойлеры имеют достаточно существенный вес, а наполненные могут достигать 150 кг. Поэтому требования к креплению должны быть строгими – они должны выдерживать двукратный вес по сравнению с емкостью бойлера. Например, для бойлера на 80 литров, крепеж должен выдерживать 160 кг. Следовательно, устройство устанавливается только на стенах с хорошей несущей способностью с использованием анкерных креплений с крюками.

Навешивание бойлера на стену

На верхней боковой части бойлера предусмотрена монтажная пластина (иногда их имеется две — одна сверху и другая снизу), на которой расположены прорези для крепежей. За счет этого устройство навешивается на стену. Есть два способа отметить места для крепежей:

  • Если есть помощники и пространство позволяет свободно перемещаться, можно прислонить бойлер к стене и обвести маркировку;
  • Измерить расстояние от верхней части водонагревателя до монтажной планки и расстояние между центрами монтажных отверстий, а затем перенести эти параметры на стене, определив места для крепежей.

Важно помнить, если вы намереваетесь устанавливать водонагреватель под потолком, расстояние от верхнего края устройства до потолка должно составлять минимум 5 см для возможности начала монтажа с его приподниманием. Без этого зная о возможности повреждений, повесить бойлер не выйдет.

Как подключить бойлер к водопроводу

Исходим из предположения, что точка подключения холодной воды уже есть, так же как и надежно построенная система разводки горячей воды. При подключении выходов бойлера к трубопроводу можно использовать гибкие шланги, но желательно применять гибкие соединительные трубы из гофрированной нержавейки. Они отличаются надежностью и долговечностью. По сравнению с обычными резиновыми шлангами их срок службы значительно больше. Если бойлер размещён выше уровня ванной, то даже в случае его повреждения, затопления не произойдет, так как вода останется в ванной. В противном случае могут возникнуть серьезные проблемы с затоплением соседей.

Другой вариант подключения включает использование полипропиленовых или металлопластиковых труб. Это может быть актуально, если одновременно организуется разводка горячей воды по нескольким точкам. В противном случае, гибкие подключения будут более уместными. При использовании труб для обогрева горячей воды, на них должна быть соответствующая маркировка красным цветом, а для холодной воды эта отметка может отсутствовать или быть оформлена в голубом цвете.

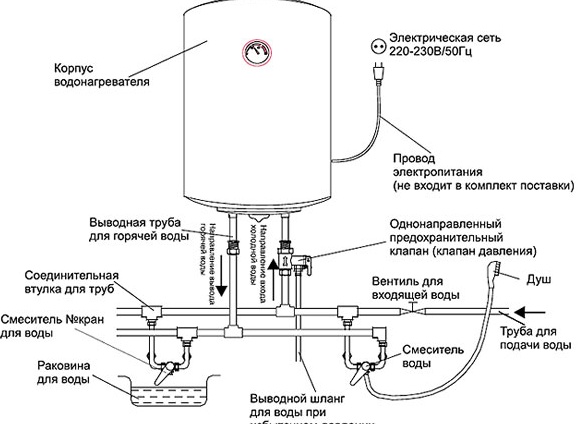

Схема подключения водонагревателя к водопроводу

Теперь подробнее о схеме подключения бойлера к водопроводу. Хотя современные водонагреватели часто оснащены автоматическим регулированием, скачки давления неизбежны при нагреве, что может негативно повлиять на герметичность бака. Чтобы избежать подобных проблем, на входном патрубке для холодной воды необходимо установить предохранительный клапан. Его задача заключается в том, чтобы при превышении порога давления открываться и сбрасывать избыточное давление. На этом клапане стоит следить, чтобы сливной выход был направлен вниз. Установка такого клапана крайне рекомендуется, чтобы продлить работу вашего бойлера.

  Как можно увеличить КПД котла

Как установить водонагреватель проточного типа

Как упоминалось ранее, проточный водонагреватель занимает меньше места, поэтому его проще установить. Его размеры, в среднем, составляют 15 см в ширину, 20 см в высоту и около 7 см в глубину. Техника обычно весит всего 3-4 кг, что значительно упрощает требования к крепежу. Обычно проточные бойлеры устанавливаются на два дюбеля небольшого диаметра или с помощью монтажной пластины, которая крепится к стене, а затем к ней навешивается сам водонагреватель. Теперь рассмотрим самый важный аспект — подключение.

Подключение проточного водонагревателя к водопроводу

Подключение проточного водонагревателя осуществляется просто. Но стоит учесть, что он может обеспечивать горячей водой только одну точку одновременно. Его также можно оборудовать душевым гусаком с гибким шлангом или водопроводным краном для мытья посуды, а в некоторых случаях возможно использовать тройник для подключения обоих.

Как подключить проточный электрический водонагреватель

Для удобства снятия водонагревателя, без необходимости отключения водоснабжения в квартире или доме, на входе и выходе обязательно устанавливаются шаровые краны. Это требование является обязательным. Соединение от выходных патрубков до точек подключения холодной воды выполняется так же, как и при подключении накопительного бойлера: используются гофрированные шланги из нержавеющей стали или пластиковые трубы. Гибкие шланги рекомендуется использовать для горячей воды, поскольку в этом случае высокие температуры не представляют угрозы.

Схема подключения проточного водонагревателя к водопроводу

Следует помнить, что проточные водонагреватели могут нагревать лишь определенное количество воды одновременно. При превышении потока или недостаточной температуре на входе устройство не сможет справиться с задачей. Поэтому они чаще всего используются в качестве временной альтернативы, например, на даче или в ситуациях, когда отключено горячее водоснабжение.

Чтобы устранить проблемы с избыточным давлением, можно установить редуктор на входе либо ограничитель потока. Редуктор является более сложным устройством и его рекомендуют устанавливать на входе в квартиру, в то время как ограничитель потока представляет собой цилиндр с клапаном, который монтируется на входной патрубок для холодной воды. Пример установки ограничителя потока показан в видео ниже.

Подключение к электричеству

Подключение электрической части осуществляется аналогично, как и для бойлера: требуется выделенная линия, УЗО и автомат. Только необходимо учитывать номиналы и сечение проводов. При мощности до 5 кВт необходимо использовать автомат на 25 А, до 7 кВт — на 32 А, а для мощности от 7 до 9 кВт — на 40 А. Сечение проводов для медного провода должно составлять 4-6 мм (одножильный).

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а стандартного обратного клапана. В результате чего избыточное давление не сбрасывается, что может привести к повреждению нагревателя: происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали и выдавливание резиновых уплотнителей. В конечном итоге нарушается герметичность устройства, и вода просачивается наружу.
  • Отсутствие предохранительного клапана — часто встречаемая ошибка, ведущая к повышению давления внутри бойлера и способствующая его повреждениям. В наиболее острых случаях нагреватель может перегореть.

При подключении к водонагревателю обязательно должны быть установлены предохранительный клапан, тройник и шаровой кран. Соблюдение простых правил эксплуатации поможет увеличить срок службы вашего прибора и снизить вероятность поломки.

Вывод

В заключение, можно сказать, что при правильном подключении и соответствии рекомендациям по эксплуатации, бойлер способен служить долгие годы. Однако если вы не уверены в своих силах как специалист, рекомендуется обратиться за помощью к профессионалам. Если же вы полны решимости установить бойлер самостоятельно, внимательное следование инструкциям и избегание распространенных ошибок поможет вам успешно завершить работу. Для того чтобы минимизировать риск ошибок, особенно на начальном этапе, старайтесь произвести все замеры с максимальной точностью.
