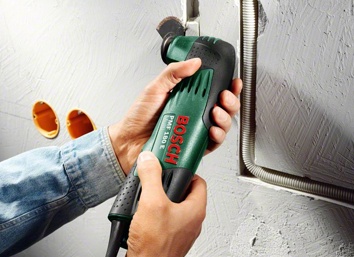

Как и чем штробить стены под проводку: инструктаж по проведению строительных работ. Как штробить стены под проводку.

Для установки стандартных кондиционеров, состоящих из внутреннего и наружного блоков, требуются особенно большие вырезы в стене. Он должен быть не менее 60 мм в ширину и 50 мм в глубину. Это позволяет скрыть все медные трубы с изоляционным материалом, кабели и гофрированные трубы, служащие для отвода конденсата.

Как и чем штробить стены под проводку: инструктаж по проведению строительных работ

При ремонте или строительстве нового здания все специалисты должны проложить подводки и скрыть кабели. Лучше всего прокладывать кабели внутри стены. Эта работа довольно трудоемкая и требует определенных навыков и специальных инструментов.

Мы подскажем вам, как и что вкручивать в стену для прокладки проводов, когда это можно сделать с помощью самодельного оборудования, а когда лучше использовать профессиональное. Мы также описываем особенности подготовки траншеи в разных стенах и даем пошаговую инструкцию по созданию траншеи и герметизации каналов.

Требования и нормы для проведения штроб

Прежде чем определиться с инструментом и приступить к работе, необходимо составить план электропроводки в квартире или частном доме с учетом строительных норм (требования СНиП 3.05.06-85).

На плане должно быть показано расположение всех светильников, распределительных коробок, розеток, выключателей и трасса соединительных кабелей.

План-схема проводки

Сохраните схему электропроводки для дальнейшего использования, чтобы, когда вам понадобится забить гвоздь в стену, вам не пришлось гадать, заденете вы кабель (+) или нет.

  1. Глубина борозд не должна превышать 2-3 см, а ширина – 3 см.
  2. Максимальная длина одного канала от распределительной коробки до выключателя или прибора – 3 м.
  3. Провода и, соответственно, штробы под них можно вести только по вертикали и горизонтали, выверяя уровнем параллельность с основными конструкциями здания. А вот сокращать расстояние «напрямую» с помощью косых и тем более волнистых линий – нельзя. Исключением из этого правила может стать только разводка проводов в мансардной комнате – в этом случае бороздки пробивают параллельно линиям наклона стен.
  4. Минимальный отступ от плит перекрытия до горизонтальных штроб должен быть не менее 15 см, а от тепло- и газотрасс – минимум 40 см.
  5. По вертикали проводка должна проходить на расстоянии 10 см и больше от дверных и оконных проемов.
  6. Важно спланировать разводку так, чтобы у проводов было как можно меньше изгибов на пути от распределительных коробок к осветительным приборам или розеткам. В идеале, вести путь нужно по прямой от коробки или использовать не более одного перехода под прямым углом.
  7. На несущих стенах, плитах перекрытиях и по углам штробить нельзя – это может ослабить прочность конструкций всего здания и привести к аварии.

Приведенная ниже фотоподборка наглядно демонстрирует границы правил монтажа:

Постановление № 508, пункты 10.3 и 10.11 вводного положения гласят, что скрытая проводка допускается только во внутренних перегородках

В стенах перекрытий и монолитных бетонных зданиях глубина отверстия не должна превышать 20 мм. В противном случае может быть повреждена арматура и значительно снижена несущая способность стены. В кирпиче и бетонных блоках допускается отверстие до 30 мм.

Согласно правилам устройства электроустановок, запрещается прокладывать скрытые кабельные проводки с уклоном. Они должны проходить полностью горизонтально и вертикально, чтобы избежать условий для повреждения и поражения электрическим током во время последующих регулировок и ремонта.

В идеале их следует прокладывать в слое штукатурки или в коробе, закрепленном на стене, чтобы не влиять на несущую способность класса стены.

Если соблюдать эти правила при планировании и последующей прокладке, то скрытая кабельная проводка будет работать гладко и без проблем.

Порядок работ и правила расположения штроб

На подготовительном этапе составляется план будущей прокладки кабелей. Для этого следуйте приведенным ниже пошаговым инструкциям:

  Сравнение модульных и автоматических выключателей нагрузки: особенности, производители

Схема разметки скрытой электропроводки

  1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
  2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
  3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
  4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.
  1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
  2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
  3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

После этого можно приступать к прокладке и закреплению кабелей в каналах для прокладки кабелей. Перед монтажом рекомендуется проверить целостность изделия (изоляции). Эта проверка повторяется после завершения монтажа. Для проверки жил подходит специальный мегаметр или имеющееся в продаже испытательное устройство. Затем заполните швы цементным раствором и снова проверьте кабель тестером.

Правила прокладки штроб своими руками

Если вы забиваете гвоздь в стену, чтобы закрепить зеркало, полку или картину, предварительно убедитесь в отсутствии скрытых кабелей. Если вы делаете это в новой квартире или в доме родственников, вряд ли у вас под рукой окажется задокументированный файл с электрической схемой. Именно поэтому были установлены определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где расположены провода, питающие устройство. Таким образом, он избегает нарушения целостности проводки при забивании гвоздя в стену.

При планировании расположения кабельных лотков следует соблюдать несколько простых правил:

Прокладка штроб под розетки и выключатели

  1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
  2. Размещайте штробы без пересечения друг с другом.
  3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
  4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
  5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Нормы и ограничения при штроблении стен под проводку

Не поднимайте инструмент или молоток в стену, пока не выполните подготовительную работу. Не переусердствуйте с количеством розеток, выключателей и других элементов. Наличие каждого отдельного устройства должно быть решающим. Нет смысла размещать на стене десять розеток «для одной плиты». Необходимо учитывать материал стены и в соответствии с этим подбирать необходимые устройства.

В СНиП 3.05.06-85 перечислены правила, которые необходимо соблюдать при разводке кабелей в стенах. В идеале их следует тщательно изучить, чтобы избежать последующих переделок.

Нормативы для прокладки проводов

Наиболее важные пункты правил приведены ниже:

  1. Горизонтальное и вертикальное расположение штроб, отсутствие косых линий за малыми исключениями (например, на мансарде).
  2. Максимально один поворот штробы, соединяющей две ближайшие точки, поскольку провод изгибается, что приводит к незначительному перегреву. Наличие двух и более мест перегрева приведет к возникновению опасной ситуации.
  3. Максимальная ширина штробы составляет 30, глубина – 25-26 мм. Общая протяженность кабельной трассы, идущей через штробы, от распределительного бокса до той или иной точки должна быть не более 3 м.
  4. Отступ от батареи и газовых труб – 400 мм (хотя мы рекомендуем увеличить его минимум до 500), двери – 100, потолка и пола – 10 мм.
  5. Запрещается штробить внутренние несущие стены. Штроба максимальной глубины, указанной выше, не окажет негативного воздействия на внешнюю часть несущей стены, но для перегородок в квартире обязательно специальное разрешение. Особенно актуален этот вопрос для домов панельного типа. Особо осторожным нужно быть при штроблении стен на первом этаже жилого здания с двумя ярусами или более, поскольку помимо крыши стены держат и остальную часть конструкции.
  Ик подсветка что это ИК-подсветка для камеры видеонаблюдения. Ик подсветка что это.

  1. Исключайте штробление в железобетонных конструкциях, что может привести к разрушению ее целостности и потере прочности. Если есть острая необходимость, то придется обойтись малыми канавками или воспользоваться кабель-каналами, расположенными на поверхности стены.
  2. Делая штробы на потолке, рассчитайте кратчайший путь к осветительному прибору, и проложите его.
  3. Запрещается штробить напольные перекрытия. Если требуется размещение проводки по полу, то лучшее решение – спрятать кабель в бетонной стяжке. С другой стороны, старайтесь избегать даже этого: представьте последствия, если перегорит кабель в полу.
  4. Легче проштробить кирпичные стены, сложнее – бетонные. Отсюда и нужно отталкиваться при выборе инструмента.
  5. Защищайте дыхательные пути специальной маской или респиратором.

Совет: Бурение сопровождается сильным шумом, а поскольку процесс затрагивает стены, этот эффект усугубляется вибрациями. Их слышат все соседи в доме, поэтому процедуру следует проводить только в установленное рабочее время (обычно с 10 утра до 5 вечера).

Из чего состоят несущие стены панельного дома

Плита — это железобетонная конструкция. В ней можно выделить несколько слоев.

Наружный слой

Она защищает арматурный каркас от коррозии. Толщина зависит от расположения плиты:

  • внутреннее — 15 мм;
  • наружное (ограждающая конструкция) — от 20 до 70 мм в зависимости от климатических условий.

Во втором случае этот слой покрывается плиткой, балластом и т.д.

Каркас из арматуры

Конструкция состоит из продольных и поперечных стержней диаметром 12-14 мм, которые закреплены вязальной проволокой. Каркас воспринимает растягивающие усилия, на которые бетон не рассчитан. Стержни расположены там, где эти нагрузки наиболее сильны — у поверхности стены или перекрытия непосредственно за наружным защитным слоем.

Каркас из арматуры

Поломка арматурных стержней недопустима.

Внутренний отделочный слой

Поставляется с некоторыми панелями. Толщина — 15 мм, материал — раствор с тем же классом прочности, что и бетон. С таким слоем можно обойтись без оштукатуривания плиты.

Защитный слой бетона

Если верхнего слоя нет, плита покрывается слоем бетона толщиной 1,5 см. Его задача — защитить арматуру от коррозии.

Как различить отделочный и защитный слои

Поскольку в обоих случаях используется один и тот же раствор, невозможно определить внешний слой.

Поэтому предполагается наихудший вариант: Арматура расположена на 1,5-2 см дальше поверхности стены.

Какие конструкции относятся к несущим стенам

Несущие конструкции — это конструкции, воспринимающие нагрузку от других частей здания. Следующие типы стен относятся именно к этому типу:

  1. Выходящие на улицу, лестничную клетку или в лифтовую шахту.
  2. Разделяющие 2 квартиры.
  3. Ориентированные поперек плит перекрытия.
  4. У которых толщина основного материала (без штукатурки и отделки) составляет 20 см и более.

Конструкции

В отличие от несущих стен, перегородка несет только свой собственный вес.

Все плиты перекрытия и балки (которые в деревянных каркасных зданиях опираются на колонны) являются несущими.

Технология штробления стен

Электропроводка прокладывается в бетоне на первом этапе ремонта. Не рекомендуется делать отверстие в жилом помещении, так как работа очень пыльная. Мебель, оргтехнику и т.д. необходимо предварительно убрать. Если это невозможно, накройте их фольгой или другим материалом, чтобы защитить от пыли. Вам также понадобится пылесос для удаления пыли и мусора.

  Как подключить датчик движения к лампочке: пошаговая инструкция. Как подключить датчик движения к лампочке через выключатель.

Подготовка помещения и разметка рабочей поверхности

Как штробить стены под проводку - требования, подбор инструмента, технология штробления

Прежде чем приступить к работе, посмотрите на план, на котором изображена старая проводка. Если такого плана нет, используйте тестер или маркер, чтобы найти их и отметить их положение. Лучше всего отсоединить старую проводку, но если это невозможно, постарайтесь проложить новую проводку, не пересекая ее. Это поможет вам избежать травм от электрического тока.

Ход новых линий отмечается на стенах. Разметка производится с помощью распределительных коробок во всех местах соединений.

Основные правила штробления

Во время работы защищайте руки, глаза и органы дыхания. Вы должны надеть респиратор, плотные перчатки и защитные очки. Рекомендуется использовать резиновый коврик под ноги.

Как штробить стены под проводку - требования, подбор инструмента, технология штробления

Важно соблюдать следующие правила:

  • Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
  • Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
  • Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
  • В несущих стенах горизонтальные штробы производить не рекомендуется.
  • Запрещено использовать межплитный шов вместо штробной борозды.
  • При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Размеры пазов для электрических кабелей ограничены. Ширина прорези не должна превышать 30 мм, а глубина — 26 мм. Длина прорези от распределительной коробки до точки подключения не должна превышать 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда может возникнуть необходимость прорезать несущую стену. В этом случае глубина траншеи не должна превышать 20-30 мм. Если вы выкопаете более глубокую яму, существует риск повредить арматуру в стене. Это не только является нарушением правил, но и может привести к обрушению.

Как штробить стены под проводку - требования, подбор инструмента, технология штробления

Розетки

Расположение розеток и распределительных коробок отмечается на стене в соответствии со схемой электропроводки.

Что необходимо делать при прокладке розеток?

Особенности штробления

Прокладка розеток имеет свои нюансы и нестандартные ситуации, где действуют иные нормы и правила, чем общепринятые.

Штробление стен под кондиционер

Как штробить стены под проводку - требования, подбор инструмента, технология штробления

Для установки кондиционера, имеющего два стандартных блока, необходимо отверстие с особыми размерами. Ширина такого паза составляет не менее 60 мм, а глубина — 50 мм.

Это необходимо для того, чтобы все кабели и другие элементы, необходимые для подключения кондиционера, свободно укладывались в такой паз и не повреждались.

Штробление деревянных стен

Как штробить стены под проводку - требования, подбор инструмента, технология штробления

Правила пожарной безопасности запрещают сверлить стены в деревянных зданиях; это относится и к ванным комнатам. В случае короткого замыкания существует опасность возгорания электрических кабелей в стене. В этом случае используются специальные кабельные каналы.

Штроба в кафельном полу

Иногда возникает необходимость проложить кабели по уже приклеенной плитке. Это можно сделать только с помощью угловой шлифовальной машины или алмазного отрезного круга. Дрель или сверло для этой цели не подходят, так как их использование может привести к сколам и растрескиванию плитки.

Монолитные стены

Как штробить стены под проводку - требования, подбор инструмента, технология штробления

Сверление в твердой подложке может быть опасным для всей конструкции здания. Это связано с тем, что все стены такого здания являются несущими и образуют единую конструкцию. Их армированный каркас соединен между собой. Любое нарушение этого соединения может привести к катастрофическим последствиям.

Такие работы проводятся только в чрезвычайных ситуациях, при наличии соответствующих разрешений и с привлечением специализированных организаций.
