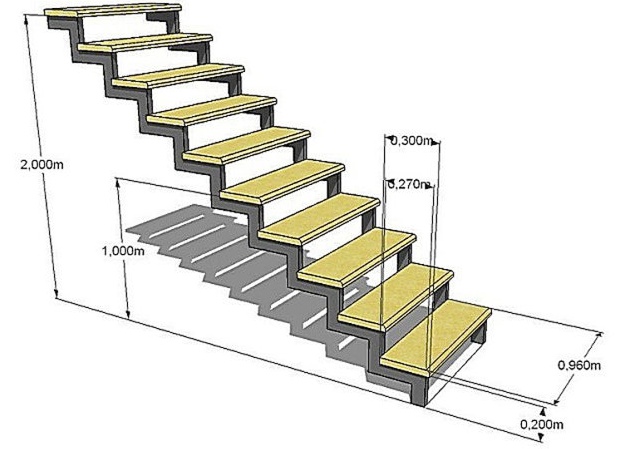

Еще одним важным аспектом при расчете являются размеры лестницы. На фотографии ниже вы можете увидеть идеальные размеры лестницы — эти пропорции также называются «тип для комфорта и безопасности».

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Современный отдельно стоящий дом обычно строится с мансардой или вторым этажом. Такой дом стоит гораздо дешевле, чем одноэтажный дом такой же площади. Доступ на второй этаж, подвал или чердак осуществляется через лестницу, которая служит как декоративным, так и практическим целям.

Мы приветствуем наших постоянных читателей и предлагаем вашему вниманию статью о том, что такое лестница из профильной трубы и как ее установить своими руками.

Преимущества и недостатки такой лестницы

Профильная труба — это труба, которая имеет прямоугольное, квадратное или овальное сечение. Трубы имеют полое пространство внутри и относительно тонкие стенки — это придает им относительно небольшой вес и высокую прочность, что позволяет широко использовать их в металлоконструкциях.

Лестница из металлического профиля имеет множество преимуществ по сравнению с другими типами лестниц:

  • Каркас из стальной профтрубы имеет очень высокую прочность и не теряет ее со временем.
  • Труба – относительно легкий материал (если сравнивать с металлопрокатом сплошного сечения), и конструкция лестницы будет намного легче железобетонной и не намного тяжелее деревянной.
  • Очень длительный срок эксплуатации – в условиях сухого жилого помещения срок службы стальных конструкций может достигнуть и превысить 100 лет.
  • Стальная труба – очень технологичный материал, и можно реализовать конструкции любой сложности.
  • Лестницу из профтрубы можно очень быстро изготовить и смонтировать.
  • Стальные профилированные трубы – доступный по цене материал.
  • Сталь не гниет, не повреждается жучками, не усыхает и не растрескивается.
  • Лестницы из металлоконструкций можно смонтировать в уже построенном доме, из можно модернизировать в любой момент.
  • Стальная конструкция более компактна и универсальна, чем железобетонная и деревянная.

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Недостатки таких лестниц:

  • Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
  • Легкие конструкции при спуске-подъеме немного пружинят.
  • Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
  • Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

Почему именно профиль и какой лучше выбрать

Строительство лестниц из секционных труб оказалось очень удачной идеей. Но пока мастера придумывали это решение, им пришлось экспериментировать и с другими материалами.

Конструкция была сделана из водосточных труб и металлических уголков. Только через некоторое время она деформировалась под воздействием нагрузки. Наконец, была найдена альтернативная замена — профильная труба.

фото: квадратные трубы

Совет. Специалисты рекомендуют брать для работы трубы квадратного сечения 40х60 мм. Эти размеры считаются наиболее подходящими. Если взять для строительства меньшие размеры, то профилированная труба, как и уголок, попросту подвергнется деформации. А если в работе используется изделие с большим сечением, то лестница из профильной трубы будет очень громоздкой, да и вообще будет иметь не презентабельный вид.

На вопрос, из какой профильной трубы сделать лестницу, нужно ответить следующим образом. Профиль с тяжелыми стенками для проведения работ использовать не рекомендуется. Это особенно важно, если вам нужно сделать легкий проект.

Только в этом случае можно устранить дополнительные вибрации под нагрузкой. Для подъема внутренней конструкции на чердак, например, не следует использовать трубы с большим сечением. Для внешнего доступа на чердак хорошо подходит переоборудование чердака. Для уменьшения веса чердачной конструкции можно также использовать деревянные вставки.

  Как очистить печатные платы от окислов. Чем почистить плату от окисления в домашних условиях.

Конструкция из профильной трубы, сделанная своими руками, характеризуется целым рядом преимуществ:

  • возможность сделать любой тип лестничного подъема с различными углами поворота;
  • профиль приемлет различные комбинации с другими материалами;
  • длительное время использования конструкции;
  • скорость сборки, на длительность которой не влияет уровень сложности каркаса;
  • крепиться такая лестница в доме может на любом этапе строительных работ;
  • доступная цена;
  • возможность делать все своими силами.

Подготовительные работы

Перед возведением конструкции из профильной трубы необходимо произвести тщательные расчеты и подготовить чертеж на бумаге. Расчет конструкции лестницы из профильной трубы позволит определить количество материалов.

Смотрите видео

Необходимо произвести расчет и составить чертеж. Они приводят все в соответствие и уточняют любые неточности на этапе проектирования. Расчет используется для точного подсчета материалов не только для опорных элементов, но и для ножек лестницы.

Кроме того, необходимо подготовить инструменты. Для этой работы вам не понадобится слишком много инструментов, вот эти:

  • сварочник;
  • болгарка;
  • перфоратор и комплект сверл;
  • молоток;
  • рулетка;
  • маркеры.

Виды

Металлические профили — универсальный материал, из которого можно изготовить лестницу любого типа.

Стационарные лестницы состоят из одной, двух или более лестниц, соединенных поворотными площадками или секциями со ступенями в шахматном порядке. Выбор количества ступеней зависит от площади, которую можно выделить под лестницу, и других особенностей. Элементы с одной ступенью предлагают больше возможностей для использования пространства под лестницей. В то же время конструкции с двумя ступенями более компактны.

С точки зрения безопасности и комфорта переходная площадка между ступенями предпочтительнее диагональной лестницы — из-за разницы в ширине на краю и в середине кривой риск споткнуться и получить травму гораздо выше. Однако винтовая лестница имеет более яркий внешний вид.

Лестница из профильной трубы на второй этаж

Спирали выглядят необычно и декоративно, но с точки зрения функциональности они несколько уступают маршевым лестницам. Например, подниматься по такой конструкции не очень удобно, а если вам нужно доставить наверх что-то громоздкое и тяжелое, то винтовая лестница вряд ли подойдет для этого. Однако главным преимуществом этого типа является его компактность.

  Проектирование и согласование антресоли в Москве и области: особенности, требования, стоимость, примеры. Что такое антресольный этаж.

Спиральные элементы могут быть установлены на площади чуть более 2 квадратных метров. Довольно часто винтовая лестница устанавливается в доме больше в декоративных целях, в то время как основная лестница используется для подъема грузов и крупногабаритных предметов. Чем больше радиус поворота и чем шире ступени, тем удобнее винтовая лестница.

Лестница из профильной трубы на второй этаж

Существует также вариант с уклоном вниз. Такая лестница имеет форму двух параллельных опор со ступенями. Она характеризуется простотой конструкции, компактностью и низкой стоимостью. Однако использование такого изделия для перемещения на второй этаж дома исключено — используются дополнительные конструкции для чердака и так далее. Поэтому данный вариант строительства мы рассматривать не будем.

Каркас

Также следует рассмотреть, каким может быть каркас для профильной лестничной конструкции. Ведь одна и та же профильная труба может быть основным материалом для совершенно разных по структуре каркасов.

Конфигурация каркаса в виде центральной балки является наиболее эффективной и экономичной с точки зрения использования профилей. Одна балка может состоять из двух типов:

  • Ломаный – такой косоур визуально повторяет форму ступеней, отчего и получил свое название. Он более сложный в изготовлении – ведь трубу необходимо нарезать на куски, строго соблюдая их длину и угол среза. Затем эти кусочки нужно соединить сваркой, прикрепить к каждому выступу металлическую подошву – площадку для закрепления ступеней. Предварительно в подошве просверливается несколько отверстий (от 4 до 8) для фиксации ступеней на саморезы. Лестница из профильной трубы на второй этаж
  • Прямой – такой косоур имеет вид одной цельной трубы. Для прикрепления ступеней к верхней грани профиля на определенном расстоянии привариваются держатели, вырезанные под нужным углом. К ним прикрепляются подошвы для ступенек. Верх и низ профиля необходимо также срезать под определенным углом, чтобы далее прикрепить туда пластины и зафиксировать на перекрытии пола.

Выбор профиля

На этапе подготовки и проектирования необходимо определиться с выбором профиля. Для этого необходимо произвести определенные расчеты.

Толщина стенок профиля должна оптимально соответствовать конструкции лестницы. Если стенки слишком толстые, изделие будет слишком тяжелым, что создаст нагрузку на фундамент. Если стенки слишком тонкие, то конструкция может быстро деформироваться под воздействием нагрузок.

Оптимальная толщина стенок составляет 5-7 мм. Что касается ширины профиля, то здесь нет однозначного ответа. Трубы следует подбирать в зависимости от конструкции.

  • для каркаса с единственным косоуром ломаного типа по центру можно выбрать профиль 6*8 см;
  • для каркаса с единственным косоуром прямого типа выбирают профиль сечением 5*10 см;
  • если каркас состоит из двух прямых косоуров, можно выбирать между профилями 6*8 см и 5*10 см. Для изготовления каркаса ступене отдельно используется профиль сечением 2,5*2,5 см.

В таблице ниже можно увидеть, какие параметры профиля оптимальны для различных нагрузок в проеме с учетом длины:

  Столешница из искусственного камня своими руками. Чем пилить искусственный камень.

Лестница из профильной трубы на второй этаж

Сначала необходимо определить размеры проводников и их тип, произвести расчеты, сделать или получить чертеж. Только после этого можно выбирать профиль.

Подготовительные работы

Строительство лестницы — это поэтапный процесс, первым этапом которого является проведение подготовительных работ. Сначала производятся замеры и делаются эскизы. Выбирается конструкция, соответствующая всем строительным нормам и визуально приятная для жильцов дома.

Далее необходимо составить план, в котором определяются соответствующие данные и параметры:

  • место конструкции в доме;
  • косоуры;
  • ступени;
  • опоры;
  • поручни;
  • заполнение перил;
  • крепление к несущим конструкциям;
  • площадки в многомаршевом сооружении;
  • соединения с полом и потолком.

На основании схем производятся расчеты, закупаются материалы и недостающее оборудование.

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий. Из какой профильной трубы сделать лестницу на второй этаж. 2

Затем необходимо выяснить следующие вопросы:

  1. Подготовить рабочее место. Чтобы ровно и качественно сварить и разрезать металлопрокат нужна ровная и устойчивая поверхность.
  2. Убрать подальше все предметы, которые могут помешать или воспламениться от контакта с искрами.
  3. Выполнить разметку и распилить профиль на заготовки.
  4. Зачистить детали в тех местах, где после сборки это будет сделать затруднительно.
  5. Если лестница устанавливается внутри здания, потребуется подготовить проем для входа на верхний уровень. Предварительно перекрытие укрепляется подпорками, затем в нем делается отверстие соответствующей длины. Его края оснащаются стальными уголками.

Здесь подготовительные работы уже завершены. Осталось дождаться благоприятных погодных условий и начать строительство.

Этапы сборки лестницы своими руками

При правильном планировании и наличии полного набора инструментов сборка не займет много времени.

В этой серии классическая профилированная лестница собирается своими руками:

  1. Проведение замеров, нанесение разметки. Высверливание отверстий, установка крепежных элементов.
  2. Монтаж косоуров. Сначала подгоняются углы сопряжения, затем делается сначала точечное прихватывание, а затем и окончательная фиксация деталей.
  3. Приваривание опор для ступеней. Здесь лучше использовать уголок, концы которого почти не заметны, тогда как в трубы придется вставлять заглушки. Детали ставятся до высоты 140-160 см, пока сварщик стоит на полу.
  4. Изготовление и поэтапная установка ступеней до последних приваренных уголков. Установленные ранее поперечины используются в качестве опоры. Монтаж проводится по такому алгоритму, пока не будет достигнут верх пролета.
  5. Обустройство площадки, если это предусмотрено проектом.
  6. Установка опор, балясин и поручней. Проверка их прочности и надежности. Изделия не должны качаться и прогибаться при опоре на них взрослого человека.
  7. Обработка металла. Швы зачищаются и шлифуются. Вся конструкция очищается от пыли, грязи и ржавчины, после чего обрабатывается средством против коррозии.
  8. Покраска железных деталей. Профили, если они не из нержавейки, имеют довольно невзрачный вид. Улучшить его можно с помощью эмали, придающей поверхностям приятный взгляду сдержанный блеск.

После высыхания краски каркас готов. Для перил используются деревянные или ПВХ поручни, на балясины можно нанести пластиковое покрытие, а между стойками — деревянные, кованые или поликарбонатные панели. Это дело вкуса каждого, но без ущерба для безопасности.
