Регулировка фотореле для уличного освещения фр 601. Как подключить фотореле для уличного освещения.

Самым дешевым и удобным вариантом подключения является прямое подключение к электросети. Необходимым условием является подключение к сети 220 В, т.е. фаза и нейтраль на устройстве.

Регулировка фотореле для уличного освещения фр 601

Емкостной световой барьер для уличного освещения — это устройство, которое включает и выключает лампы на улицах, дорожках и в парках. Его использование экономит электроэнергию и минимизирует неудобства для автомобилистов, жильцов домов и обычных прохожих.

Принцип его работы основан на фоторезисторах или фотодиодах — полупроводниковых элементах, которые меняют свои параметры в зависимости от интенсивности окружающего света. Днем, когда света достаточно, датчик освещенности размыкает цепь и лампа гаснет, а ночью происходит обратный процесс: емкостное реле, управляющее светом, уменьшает свое сопротивление, и лампа загорается.

Принцип работы

Давайте сначала поговорим о том, как работает это устройство в целом. Конструкция состоит из простых элементов: фотоэлемента, фототранзистора, компаратора и реле.

Его основная задача — следить за интенсивностью света и при необходимости замыкать цепь. Как только интенсивность света уменьшается, фотоэлемент реагирует и сообщает об этом компаратору, который имеет порог срабатывания. Если напряжение выше установленного, подключается реле и активирует светильник. Узнайте, как подключить светильники на улице.

Как работает фотореле: видео

Как подключить фотореле для уличного освещения через выключатель

Подключение осуществляется в основном с помощью простой стандартной кнопки. Это означает, что вам не нужно подходить к панели управления для включения и выключения питания.

Если световой барьер подключен к распределительной коробке, то через выключатель осуществляется четыре подключения. В этом случае фаза электропитания будет постепенно проходить по этой цепи:

  • автомат питания;
  • выключатель;
  • датчик;
  • непосредственно фонарь.

Как подключить фотореле

Независимо от выбранной схемы, световой датчик никогда не следует размещать там, где он может быть освещен прожектором.

Как работает фотореле

Фотопроводник или фототранзистор считается самым важным функциональным компонентом фотодатчика. Они способны изменять собственные параметры при изменении освещенности. Если на эти компоненты падает необходимое количество света, цепь остается разомкнутой.

Каждый блок имеет свою собственную настройку чувствительности. Пороговое значение можно установить вручную. В распространенных на рынке моделях, таких как IEK FP-601 и FP-602, это делается с помощью поворотной ручки. Она может быть установлена между «+» и «-«. Достаточно один раз настроить устройство, чтобы включить свет в желаемое время темноты и снова выключить его.

Фотореле ИЭК ФР-601 и ФР-602

Важно! Если выбрать максимальное положение, свет будет включаться даже в темный пасмурный день. В минимальном положении прибор работает в полной темноте.

Выбор места установки

Выбор правильного положения важен для правильной работы фотоглазка. При этом необходимо учитывать несколько факторов:

Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

  • На него должен падать солнечный свет, то есть он должен быть под открытым небом.
  • Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
  • Не желательно чтобы на него попадал свет фар.
  • Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).
  Почему начинают мигать светодиодные лампочки в светильниках. Почему моргает светодиодная лампа.

Как видите, выбор места для фотоглазка при установке автоматического уличного освещения — не самая простая задача. Иногда приходится перемещать его несколько раз, чтобы найти правильное положение. Когда для включения лампы на столбе используется датчик освещенности, фотоэлемент часто размещают там же. Это не совсем необходимо и очень неудобно, поскольку часто приходится убирать пыль или снег, а лазить по столбу не всегда интересно. Вы можете сами прикрепить затвор к стене и провести к светильнику кабель питания. Это наиболее удобный метод.

Схемы подключения

Схема подключения реле барьера уличного освещения проста: фаза и ноль подаются на вход устройства, с выхода фаза идет на нагрузку (светильники), а ноль (минус) — с предохранителя или шинопровода на нагрузку.

Схема подключения фотореле для освещения (фонаря)

Если вы все делаете по правилам, проводка должна быть подключена в распределительной коробке (junction box). Выберите герметичную модель для наружной установки и разместите ее в доступном месте. На рисунке ниже показано, как в этом случае подключить фотоэлемент к наружному освещению.

Подключение фотодатчика через распределительную коробку

Если вам необходимо включать и выключать мощный столбовой светильник с удушающими элементами, лучше всего установить в цепь пускатель (контактор). Он предназначен для частого включения и выключения и нормально выдерживает пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только в присутствии человека (туалет на улице, возле калитки), к световоду добавляется датчик движения. В такой комбинации выгодно сначала установить светочувствительный выключатель, а затем детектор движения. В этом случае детектор движения срабатывает только в самое темное время суток.

Подключение фотореле с датчиком движения

Как видите, схемы несложные и с ними можно справиться своими руками.

Схема подключения

Давайте теперь поговорим о том, как правильно установить световой барьер. Подключение этого элемента может быть затруднено по разным причинам. Например, электрическая схема освещения не предусматривает этого, доступ к элементам управления ограничен или существуют жесткие требования к включению света. Конструкция подключения фотоэлемента к светодиодному прожектору зависит от особенностей используемой технологии. Часто она даже не указана в самом решении.

Следует отметить, что подробные инструкции всегда можно найти в техническом паспорте. Если по какой-то причине они отсутствуют или непонятны, обратитесь к следующей схеме подключения. К световой полосе подводится несколько проводов. Их цвет может быть разным, но обычно это синий, коричневый и красный. На них также часто есть буквы: N — нулевой провод, L — фазный провод и Load — провод нагрузки. Питание обычно подается на устройство по синему кабелю.

  Светодиодная лампа своими руками: схема, нюансы конструкции, самостоятельная сборка. Как собрать светодиодную лампу.

Этот провод должен быть соединен с землей в распределительной коробке, как и нагрузка лампы. Фазный провод подключается к соответствующему типу сальника. Красный провод подключается к фазе, через которую ток идет к лампе. Если мощность ламп, подключаемых к световому барьеру, превышает значение их мощности, то нагрузка запитывается через магнитный пускатель или контактор, имеющий определенное значение мощности.

Если необходимо подключить световой барьер двумя проводами, то фазный ввод замыкается на нужную клемму корпуса.

Таким же образом подключается нулевая точка. Нагрузка подключается к нужным нулевому и фазному проводам. Такой световой барьер предназначен для управления одной лампочкой. Для управления работой более чем одной лампочки их следует соединить параллельно и подключить, как описано выше. При подключении фотореле к клеммам заземления применяется схема подключения, описанная ранее, за исключением того, что добавляются провода заземления.

Особенности настройки

После завершения установки и последующего подключения необходимо настроить, отрегулировать и протестировать систему. Это несложно, поскольку для имитации ночи поставляется специальный черный пакет. Нет необходимости имитировать день, так как он уже есть.

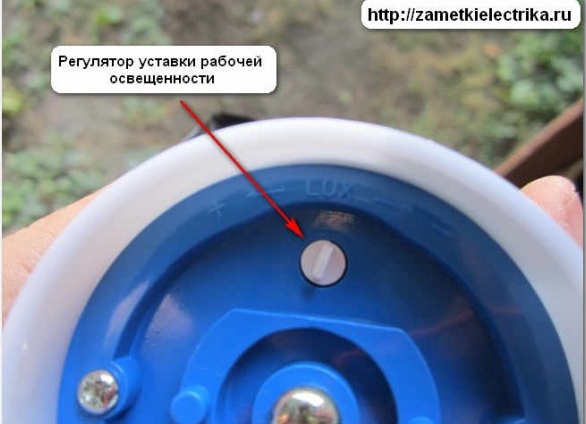

На корпусе датчика освещенности имеется специальная кнопка, обычно обозначенная аббревиатурой LUX — она необходима для выбора интенсивности света, вызывающей срабатывание реле. Если вы хотите сэкономить электроэнергию, следует установить кнопку на минимум. Тогда сигнал активации будет подан только тогда, когда на улице максимально темно.

Управление обычно расположено на винтовых клеммах, чуть выше слева. Последнее, что нужно сделать для подключения светового барьера, — это надеть защитную крышку и включить питание блока управления. После этого можно приступать к тестированию устройства.

Смотрите ниже, как подключить и настроить реле светового барьера.

Датчик движения

Детектор движения позволяет включать свет только там, где он необходим — ведь нет смысла освещать комнату или двор, когда рядом никого нет.

Существует три типа детекторов движения: инфракрасные, ультразвуковые и микроволновые.

Два последних чаще всего используются в системах безопасности — они очень точные, но и дорогие.

Недорогие инфракрасные детекторы обычно используются для активации освещения — высокая точность здесь не требуется. А тот факт, что инфракрасные детекторы обнаруживают движение только нагретых объектов, является преимуществом.

Инфракрасный датчик содержит массив инфракрасных датчиков и линзу Френеля, которая разделяет «рисунок» инфракрасного излучения на различные лучи, попадающие на массив. Когда человек проходит мимо датчика, интенсивность одного или нескольких лучей изменяется, активируя датчик.

Инфракрасные датчики не излучают волны и не реагируют на движение объектов при температуре окружающей среды. Поэтому движение веток или падающих листьев не вызывает активации.

Самым большим недостатком инфракрасных датчиков являются ложные срабатывания на изменение температуры объектов: Активация машин, ламп, солнечного света и т.д.

  Ручные пожарные извещатели: виды, типы, характеристики и правила установки. Что такое ипр в пожарной сигнализации.

В системах управления освещением датчик движения часто комбинируется со световым барьером — ведь зачем включать свет, если в кадре находится человек, когда на улице и так светло?

Такие датчики легко распознать по наличию регулятора яркости (LUX).

Однако не всегда практично располагать фотоэлементы и датчики движения вместе в одном корпусе. Тогда вы можете подключить их отдельно по следующей схеме:

Датчик движения может быть установлен на потолке или на стене. Потолочный датчик монтируется на потолке и контролирует определенную зону вокруг точки установки.

Настенный датчик устанавливается на вертикальной поверхности и контролирует определенную зону перед ней.

Потолочный датчик может быть установлен на стене. Настенный датчик не рекомендуется устанавливать на потолке — он контролирует цилиндрическую область и при установке на потолке имеет мертвые зоны.

Все потолочные и настенные датчики «видят» движение только в определенном секторе (90-180°) и на определенном расстоянии (5-20 м). Учитывайте эти параметры при установке датчика.

Если вы покупаете датчик движения отдельно от светильника, убедитесь, что его максимальная грузоподъемность не меньше, чем у светильника. В противном случае датчик движения быстро выйдет из строя.

Стандартный датчик движения со световым барьером имеет три регулятора — порог освещенности, чувствительность и время включения. Некоторые детекторы не имеют регулятора чувствительности. Рекомендуется не устанавливать их в местах, где высока вероятность ложных срабатываний — на улице, в помещениях с большим количеством электроприборов и т.д.

Чувствительность устанавливается экспериментально, с учетом особенностей установки извещателя:

  • Если нужно, чтобы датчик срабатывал на максимальном расстоянии, установите регулятор на максимум. Но при этом возрастает риск ложных срабатываний — особенно при уличной установке.
  • Чтобы датчик не реагировал на мелких животных и на включение электроприборов, установите регулятор в среднем положении.
  • При минимальной чувствительности датчик будет реагировать на людей, только проходящих вплотную к нему (1-2 м).

Нестандартные схемы подключения

Подключение нескольких ламп Иногда необходимо, чтобы детектор движения или фотоэлектрический датчик активировал несколько ламп. При этом необходимо учитывать повышенную мощность нагрузки — она равна суммарной мощности всех активируемых ламп. Убедитесь, что датчик обладает достаточной мощностью, чтобы выдержать такой ток.

Лампы включаются параллельно с датчиком движения.

Если суммарная мощность ламп слишком велика и вы не можете найти подходящий датчик, можно установить дополнительный контактор необходимой мощности:

Иногда необходимо установить выключатель параллельно с детектором движения. Например, если датчик установлен в зоне прохода с коротким временем переключения, но в этой зоне периодически проводятся работы. Чтобы не сбрасывать датчик каждый раз при проведении работ, параллельно датчику можно установить выключатель. Когда он включен, свет остается включенным постоянно; когда он выключен, он активируется детектором движения.
