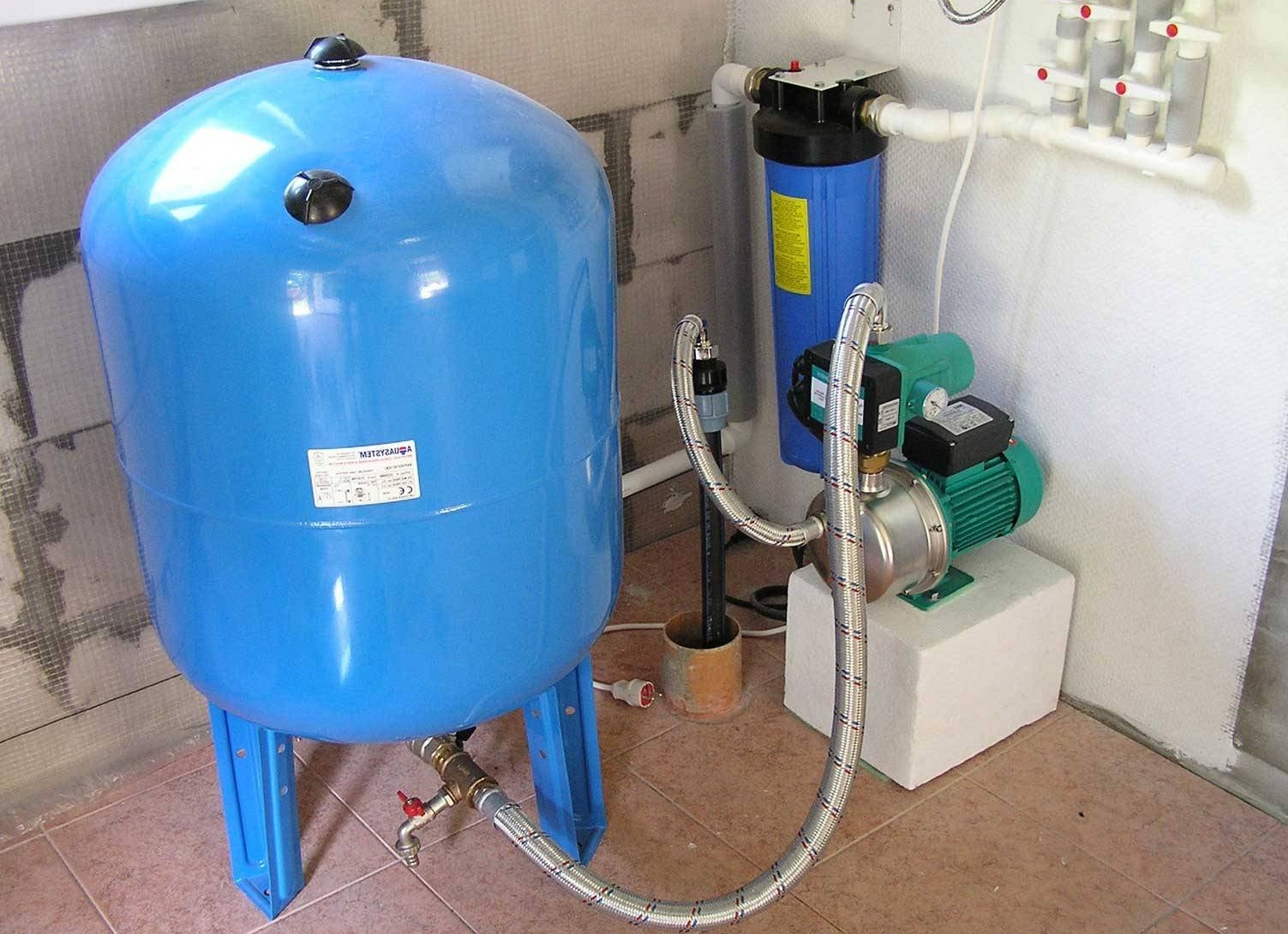

Гидроаккумулятор для систем водоснабжения

Гидроаккумулятор представляет собой устройство, которое защищает систему водоснабжения от гидроударов и создает небольшой резерв водой. Это позволяет снизить частоту включения насоса, что, в свою очередь, продлевает его срок службы. Емкости доступны в различных исполнениях — вертикальных и горизонтальных с объемом от 2 литров.

Гидроаккумулятор в системе водоснабжения: как выбрать и установить

Гидроаккумулятор — это ключевой компонент системы водоснабжения, который обеспечивает необходимый запас жидкости и поддерживает постоянное давление в установке. Разберем его устройство, принцип работы и важность в системе водоснабжения далее в статье.

STOUT STW-0002 Расширительный бак, гидроаккумулятор 50 л вертикальный

Устройство и принцип работы гидроаккумулятора

Гидроаккумулятор, также известный как гидробак, представляет собой устройство, предназначенное для хранения воды и поддержания давления в системе хозяйственно-бытового водоснабжения или промышленном водопроводе. Он состоит из следующих основных элементов:

  • металлический (стальной) корпус;
  • эластичная мембрана, изготовленная из этиленпропиленового каучука;
  • золотник для удаления воздуха;
  • штуцер для ввода воды.

Одним из наиболее важных элементов является эластичная мембрана, которая заполняется водой изнутри и испытывает давление воздуха снаружи, что создает необходимое давление в системе и поддерживает его на необходимом уровне. Давление воздуха между стенками бака и мембраной колеблется от 1,5 до 2,0 бар, в зависимости от модели. В процессе эксплуатации мембрана подвергается постоянным нагрузкам, вызванным циклом заполнения и опустошения, поэтому она требует периодической замены. В редких случаях может произойти разрыв мембраны, что зачастую связано с усталостью материала или плохим качеством воды, в частности, если в ней есть высокая концентрация железа и марганца.

Принцип работы

Принцип работы гидроаккумулятора основан на разнице давления между водой и воздухом. Внутренняя мембрана заполняется водой, что уменьшает объем, занимаемый воздухом между мембраной и стенками резервуара. Это приводит к сжатию воздуха и образованию давления, которое воздействует на воду, вытесняя ее наружу. Автоматический датчик давления отключает насос при достижении максимального давления в баке. Например, при открытии крана на кухне сжатый воздух выталкивает воду из бака, что создает давление в водопроводной сети. Уровень воды в баке понижается, давление падает, и затем насос снова включается, чтобы заполнить резервуар водой до достижения максимального давления. Цикл повторяется, среднее рабочее давление гидроаккумулятора составляет около 10 атмосфер, а рабочая температура может варьироваться от -10 до +100 °С.

Расширительный бак STOUT для водоснабжения 80 литров горизонтальный

Давление в гидробаке

Давление в системе контролируется с помощью специального датчика, который устанавливает значения, рекомендованные производителем или заданные пользователем. Для настройки параметров датчика давления используется инструкция, и часто для изменения давления включения используется винт (чтобы уменьшить значение, следует вращать его по часовой стрелке, а для увеличения — влево), а для задания давления выключения применяют винт с гайкой М10, которую необходимо предварительно ослабить. В бытовых системах обычно настраивают давление включения насоса на уровне 2,5-3 бар, а давление выключения — 4-4,5 бар. При настройке датчика давления важно найти оптимальные параметры в зависимости от специфики установки и предпочтений членов семьи.

Принцип работы и устройство гидроаккумулятора

Основная функция гидроаккумулятора заключается в накоплении воды для последующей подачи в водопровод при падении давления. Это помогает снизить количество включений и отключений насоса.

  • герметичный корпус цилиндрической формы из металла;
  • мембрана внутри бака;
  • ниппель;
  • патрубок.

Мембрана, также известная как «груша», разделяет бак на две части: одна содержит воду, а другая — воздух или инертный газ. Это создает необходимое давление внутри механизма, что и регулирует напор жидкости.

Гидроаккумулятор для водоснабжения можно приобрести в нашем интернет-магазине.

Принцип работы гидроаккумулятора

Гидроаккумуляторы в системе водоснабжения частного дома устанавливаются после насоса. Где именно будет установлено устройство — на внутреннем участке магистрали или на внешнем — зависит от конкретных особенностей системы.

Работа гидроаккумулятора заключается в том, что жидкость попадает внутрь емкости, накапливается, а мембрана при этом создает давление, которое необходимо для постоянной и полноценной подачи воды.

  Донный фильтр для колодца: технология обустройства и обзор фильтрационных материалов. Что класть на дно колодца.

Гидроаккумулятор в разрезе

Обычные накопительные баки не способны обеспечить необходимое давление для транспортировки воды по трубам. Для этого нужно поднимать бак на определенную высоту, что создаст оптимальный напор. При установке гидроаккумулятора его не следует поднимать на какую-либо высоту; достаточно лишь подкачать до соответствующего уровня давление воздуха.

Обязательным элементом гидроаккумулятора является реле давления. Оно контролирует работу насосного оборудования в соответствии с заданными рабочими параметрами.

Работа гидроаккумулятора с реле давления заключается в следующем: насос включается и выключается в зависимости от достижений определенных пределов нижнего и верхнего уровней давления. То есть, если в гидроаккумуляторе присутствует достаточное количество воды, давление в баке приближается к установленным значениям, и насос отключается. При использовании воды уровень жидкости в баке снижается до минимального значения, и насос включается повторно, чтобы начать закачку вновь.

Гидроаккумулятор с фильтром автоматикой

В систему водоснабжения также целесообразно устанавливать фильтры.

В данной схеме осуществляется последовательно упорядоченная цепочка действий. Если убрать гидроаккумулятор и реле давления из этой цепи, насос будет запускаться каждый раз при открытии крана. Если требуется много воды, насос будет функционировать непрерывно, что приводит к перегреву электродвигателя, а также может вызвать гидроудары, так как вода при активации насосом резко всасывается. dergelijke нагрузки могут также повредить трубы системы. Избежать всего этого можно установкой гидроаккумулятора в систему. Он предоставляет запас жидкости, который может использоваться на протяжении краткого времени в случае отключения электроэнергии.

Устройство горизонтального гидроаккумулятора

Типы гидроаккумуляторов

По способу установки гидробаки делятся на несколько типов:

Чаще всего емкости до 50 литров устанавливаются в горизонтальном положении, тогда как более крупные модели монтируются вертикально. Это связано не с эффективностью работы, а с возможностью экономии пространства. Обычно горизонтальные устройства соединяют с поверхностными насосами, а вертикальные — с погружными насосами. Такой подход является наиболее рациональным, однако окончательное решение остается за особенностями вашей системы водоснабжения.

Важно! Не следует путать общий объем гидробака и фактические объемы воды, которые он может хранить. При выборе гидравлического аккумулятора необходимо учитывать характеристики вашей системы.

Гидроаккумулятор обычно производится в синих или голубых тонах, чтобы не перепутать с красным расширительным баком для отопления. Эти два устройства нельзя заменять, так как мембраны у них изготовлены из различных материалов. В баке для гидроаккумуляторов мембрана выполнена из пищевой резины. Синие емкости могут выдерживать более высокие давления. Неправильное использование может привести к быстрому выходу из строя оборудования.

Объем гидроаккумулятора для водоснабжения дома

Если бак установлен вертикально, тогда вода поступает снизу, а сверху расположено отверстие для удаления избытка воздуха. Горизонтальные гидроаккумуляторы имеют боковые отверстия для подачи воды и удаления лишнего воздуха.

Размер соединительного элемента с системой водоснабжения у всех гидроаккумуляторов стандартен и составляет 1 1/2 дюйма. Резьба, соединяющая мембрану в гидроаккумуляторе, может быть как внутренней, так и наружной. Параметры также одинаковы для всех моделей:

  • для внутренней резьбы — 1/2 дюйма;
  • для внешней — 3/4 дюйма.

Совет! При покупке бака обратите внимание на соответствие размеров патрубка и трубопровода, чтобы обеспечить надежное соединение устройства с системой.

В видео объясняется, как работает мембранный гидроаккумулятор и как заменить мембрану.

Для того чтобы организовать автономный водоснабжения, следует заранее определиться с вариантом монтажа к водопроводной системе и способом удаления воздуха из бака. Кроме того, эксперты рекомендуют подключать реле давления для обеспечения контроля работы насоса.

Совет! Рекомендуется приобретать устройства производства России, так как иностранные модели не всегда могут полностью функционировать в наших условиях.

Гидроаккумулятор с автоматикой

Подбор гидроаккумулятора для водоснабжения по объему

Объем — это ключевая характеристика бака, от которой зависит, сколько воды он сможет вместить при колебаниях давления.

Формула для вычисления объема гидробака:

16,5 — это неизменный коэффициент;

  Что такое скважина на известняк. Скважина на известняк что это такое.

Q — общий расход воды, используемой в доме, в литрах в минуту. Таблицу расхода воды можно найти в СНиП 2.04-01.85 (приложение 2). Например, умывальник со смесителем расходует около 0,09 литра холодной воды в секунду (что составляет 5,4 л/мин), унитаз с бачком — 0,1 л/с (или 6 л/мин), а ванна — 0,07 л/с (что соответствует 4,2 л/мин). Таким образом, если в доме есть только умывальник, унитаз и ванна, общий расход будет равен 15,6 л/мин.

A — лимит включений насоса в час, который должен быть прописан в техническом паспорте насоса.

Pмин — это давление в системе водоснабжения при работающем насосе (примерно 1,4 атм).

Pмакс — это давление в системе водоснабжения при выключенном насосе (приблизительно 2,8 атм).

P0 — давление воздуха в гидробаке без воды (Pмин минус 10%).

Пример расчета объема гидроаккумулятора:

  • Максимальное количество включений насоса в час – до 20;
  • Расход воды – 15,6 л/мин;
  • Давление в пустом гидробаке – 1,26 атм.

Подставляем данные в формулу и получаем:

Примерный расчет объема гидроаккумулятора

Выбираем гидроаккумулятор объемом не менее 30 л, например, Джилекс Г35 на 35 л.

Популярные марки гидроаккумуляторов для водоснабжения

На рынке представлено множество брендов гидроаккумуляторов. Общая схема устройства может быть схожей, однако отличия могут быть в некоторых технических деталях, таких как материалы, используемые для корпуса, мембраны или фланцев.

Мембрана чаще всего изготавливается из этиленпропиленового каучука (EPDM) или бутиловой резины. Бутиловая резина имеет более высокую эластичность и устойчива к износу, однако стоит больше. EPDM немного менее прочен к растяжению, но он дешевле.

Фланцы могут быть выполнены из стали, а иногда из пластика. Стальные фланцы, хоть и дороже, значительно надежнее.

Корпуса мембранных баков делаются из углеродной стали с антикоррозионным покрытием или из нержавеющей стали. Прочные и долговечные баки из нержавеющей стали стоят дороже.

Гидроаккумуляторы Джилекс для водоснабжения

Это российский производитель, который предлагает баки, выполненные из фосфатированной стали, стойкой к коррозии. Поверхность покрывается краской, которая устойчива к ультрафиолетовому излучению. Корпус имеет крепление для насоса. В моделях до 100 л мембрана выполнена из EPDM, а у моделей объемом свыше 200 л — из бутилового каучука. Фланцы могут быть как пластиковыми, так и из оцинкованной стали.

Гидроаккумуляторы Джилекс для водоснабжения

Гидроаккумуляторы Беламос (Belamos) для водоснабжения

Доступны модели объемом 24, 50, 80, 100, 200 и 300 литров. Корпус изготовлен из стали толщиной 0,8-1 мм в зависимости от модели. Мембрана выполнена из бутиловой резины. На корпусе нанесено порошковое покрытие, защищающее от коррозии. У вертикальных моделей имеется клапан для стравливания воздуха.

Гидроаккумуляторы Беламос (Belamos) для водоснабжения

Гидроаккумуляторы Zilmet для водоснабжения

Предлагается широкий выбор моделей с объемами от 24 до 5000 литров. Корпус выполнен из углеродной стали. Фланцы могут быть как из оцинкованной, так и из нержавеющей стали. Мембрана выполнена из бутиловой резины, она не выделяет вредных веществ и может использоваться для питьевой воды. При необходимости мембрану можно заменить.

Гидроаккумуляторы Zilmet для водоснабжения

Как правильно подключить гидроаккумулятор для системы водоснабжения своими руками

Грамотная интеграция этого оборудования в систему требует сборки нескольких компонентов в единую структуру:

  1. насос: тип может быть поверхностным, погружным или повысительным и предназначен для перемещения воды;
  2. мембранный бак, обеспечивающий слаженную работу системы;
  3. реле давления, регулирующее минимальный и максимальный уровень давления, при которых насос запускается и останавливается;
  4. манометр, отвечающий за контроль работы системы;
  5. водопровод, представляющий собой внутреннюю разводку от мембранного бака до точек водозабора.

Для соединения всех элементов используются специальные фитинги, такие как пятиходовой штуцер. Диаметр всех его резьбовых отводов соответствует стандартным размерам, а два из них (1/2 дюйма) предназначены для подключения манометра и реле давления. Остальные три отводятся по 1 дюйму для соединения насоса, трубопровода и бака.

  Выбор, установка и подключение поверхностного насоса

При установке мембранного гидроаккумулятора для систем водоснабжения самостоятельно обратите внимание на способ подключения к пятиходовому штуцеру. В месте соединения рекомендуется использовать запорную арматуру или специальные разборные фитинги — американки. Это даст возможность легко отключить устройство от системы для ремонта или технического обслуживания.

Выбор места размещения

Существует два основных варианта для установки гидробака:

  1. Внутри здания. Устанавливать оборудование следует в отапливаемом помещении, чтобы защитить его и рабочую среду внутри емкости от замерзания. Если рядом будет располагаться поверхностный насос, рекомендуется позаботиться о хорошей шумоизоляции, так как работа мотора может быть достаточно шумной.
  2. В кессоне. Это утепленный отсек, который располагается в верхней части скважины. Его стены могут быть выполнены из бетонных колец, кирпича или пластика, а основание заполняется щебнем или гравием. Этот способ, как правило, более практичен, так как установка гидробака внутри кессона может сэкономить пространство в доме. Главное, чтобы данный отсек был надежно защищен от замерзания.

Монтаж корпуса оборудования осуществляется на опоры, входящие в комплект. Рекомендуется установить его на небольшом бетонном основании. Для предотвращения возникновений вибрации в процессе работы под ножки лучше подложить резиновые прокладки, а само устройство не стоит устанавливать вплотную к стене, чтобы обеспечить доступ для проверки с любой стороны.

Монтаж гидроаккумулятора

Монтаж должен выполняться строго по инструкции, чем лучше всего заняться специалистам. Если вы решили установить его самостоятельно, учитывайте следующие советы:

  • Ни в коем случае не устанавливайте аккумуляторы с видимыми повреждениями!
  • Убедитесь, что условия эксплуатации устройства соответствуют указаниям производителя.
  • Обязательно учитывайте вес гидроаккумулятора как без воды, так и с ней!
  • Заранее определитесь, куда будете сливать воду из бака.
  • В помещении должно быть постоянное отопление, чтобы вода в гидроаккумуляторе не замерзала!
  • Не допускайте статических нагрузок на гидроаккумулятор и систему водоснабжения.
  • Обеспечьте защиту от механических повреждений и воздействия влаги на гидроаккумулятор.
  • В зависимости от размера аккумулятора следует оценить, как устройство пройдет через двери вашего дома.

Теперь рассмотрим основные проблемы, которые могут возникнуть при использовании гидроаккумуляторов, и способы их решения. Например, если насос срабатывает слишком часто, это может свидетельствовать о нескольких факторах:

  • Недостаток сжатого воздуха в емкости. В этом случае используйте автомобильный насос для подкачки воздуха.
  • Если мембрана повреждена, замените её, либо самостоятельно, либо с помощью специалистов. При выборе самостоятельной замены обязательно уточните особенности. Меняйте мембрану только на оригинальную. Поломка мембраны, как правило, видна сразу, если вода протекает из воздушного клапана.
  • Если корпус бака поврежден, вам следует обратиться к специалистам для их ремонта.
  • Настройте реле давления, если различия между давлением включения и выключения насоса слишком незначительные.
  • Если давление воздуха ниже необходимого, проведите его подкачку, давление восстановится изнутри.

Еще одной важной проблемой может быть падение напора воды, то есть недостаток давления. Это может происходить по двум основным причинам:

  • Отсутствие сжатого воздуха в баке. В этом случае вспомните, что делать — просто подкачайте его автомобильным насосом.
  • Насос не выдает нужного давления. В таком случае, может быть, его характеристики не рассчитаны на это, либо он неисправен. Необходимо выявить и устранить неисправности, возможно, обращаясь к специалистам.

Фото гидроаккумулятора

Итог

Вода из скважины или колодца попадает в насос, а затем поступает в гидроаккумулятор, заполняя его мембрану. Как только резервуар достигает определенного объема, насос прекращает закачивание воды.

Когда вода начинает использоваться, например, в стиральной машине или душе, датчики вновь активизируют насос, который снова начинает закачку. Таким образом, можно сделать вывод о следующем:

  • Гидроаккумулятор обеспечивает защиту водопровода и насоса, помогает экономить на электроэнергии, обладает доступной стоимостью и прост в обслуживании — большинство расчетов относительно его работы можно провести достаточно легко.
