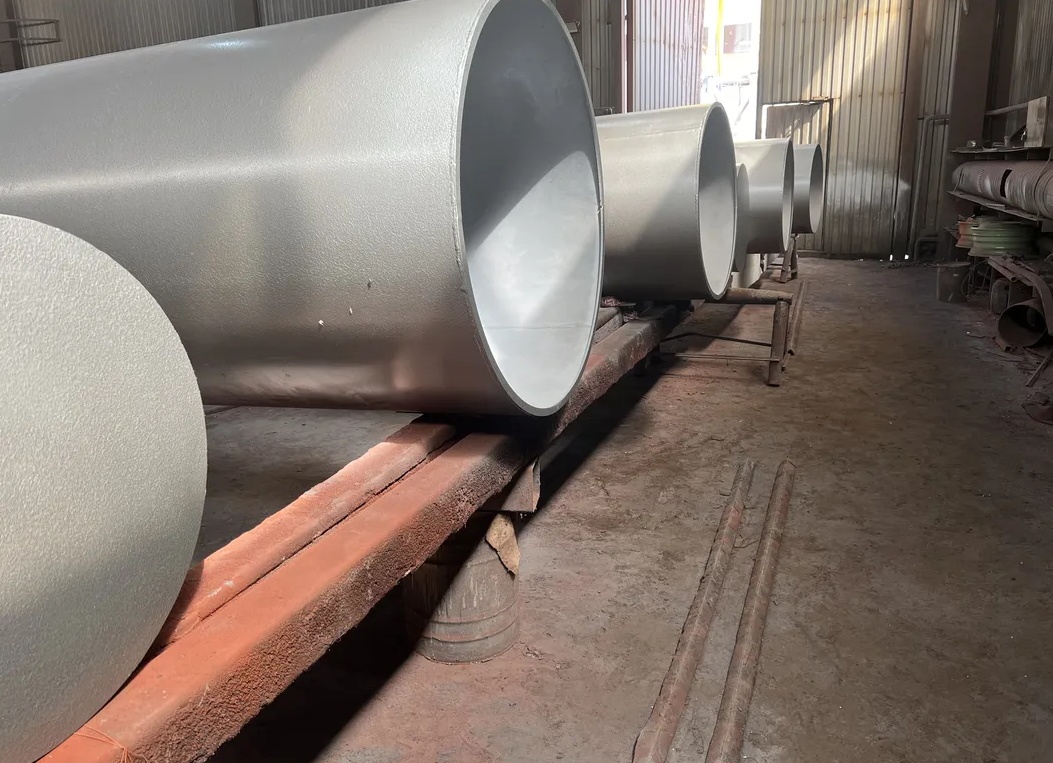

Калькулятор площади поверхности трубы под окраску

Для того чтобы правильно произвести расчеты основных параметров трубопроката, который планируется использовать, необходимо в первую очередь определить, из какого материала он будет изготовлен, а также его сечение, внешний и внутренний диаметр, толщину стенок и длину самой трубы.

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

Необходимость проведения расчетов трубы для точного определения её удельного веса, общей массы и объема возникает в процессе прокладки новых сетей коммуникаций, замены старых, в ходе текущего ремонта или планового обслуживания. Это также необходимо при строительстве частных и многоквартирных домов, общественных учреждений и промышленных сооружений.

Полученные результаты должны вноситься в проектную документацию, чтобы обеспечить максимально точную смету. Это помогает определить общую стоимость работ, а также количество необходимых рабочих и технических средств, которые смогут выполнить задачу в заявленные сроки.

Давайте подробно разберёмся, как и почему следует рассчитывать вес и объем труб.

Для чего рассчитывают трубы?

Тщательный предварительный расчет труб позволяет понять, сколько материала потребуется для корректной установки выбранной системы. Это помогает избежать ненужных трат на приобретение, транспортировку и последующий монтаж деталей.

При правильном подходе готовый трубопровод будет функционировать стабильно и надежно, а теплоноситель сможет перемещаться с необходимой эффективностью, тем самым обеспечивая максимальную эксплуатационную отдачу всей коммуникационной системы.

Расчет трубы имеет важное значение для грамотного проектирования систем отопления, газоснабжения, канализации, а также холодного и горячего водоснабжения, что, в свою очередь, позволяет составить адекватную смету для предстоящих строительных работ.

Особенно важно точно рассчитать расход труб, если речь идет о системах, использующих дорогие материалы, такие как медь, оцинкованная сталь или нержавейка.

Такой расчет также необходим для определения объема теплоносителя в отопительных контурах, чтобы гарантировать его достаточное количество для полноценного обогрева помещения.

Знание точного объема теплоносителя позволяет выбрать подходящий циркуляционный насос для принудительных контуров отопления; он должен обеспечить движение теплоносителя с заданной скоростью.

Для правильного расчета всей системы должны быть известны предполагаемые рабочие параметры, которые нужны для выбора оптимальной технологии соединения труб, установки арматуры и фитингов.

Также важно предусмотреть способы компенсации теплового расширения, особенно если трубопроводы будут собираться из полимеров.

В соответствии с объемом воды, которая будет одновременно потребляться несколькими точками водозабора, необходимо произвести расчеты и подобрать трубы, которые смогут обеспечить нужную пропускную способность.

Оборудование (котлы, водонагреватели, расширительные баки, запорная арматура) подбирается согласно объему рабочей среды, что обеспечивает его соответствие допустимым значениям давления.

При составлении смет проектировщики систем водоснабжения и отопления рекомендуют учитывать такие показатели, как:

  • базовая проходимость трубопровода;
  • уровень возможных теплопотерь;
  • тип и толщина изоляции, необходимой для труб;
  • количество материалов, защищающих трубы от коррозии и прочих негативных воздействий;
  • степень гладкости или шероховатости внутренней поверхности труб.

Имея эти исходные данные, гораздо легче и быстрее выбрать нужный тип труб и заказать необходимое количество трубопроката.

Как делаются вычисления

Как и для всех цилиндрических объектов, для расчета площади сечения труб используются несложные формулы из школьного курса геометрии. Рекомендуется начать с вычисления площади круга с диаметром, равным наружному диаметру трубы. Далее для нахождения внутреннего радиуса необходимо вычесть толщину стенки из наружного диаметра.

  Перлитовый песок. Перлитовый песок для чего используют.


Каждый из нас в школе пользовался простой формулой для нахождения площади круга, которая представляется в виде произведения числа π на квадрат радиуса:

  • R – радиус круга, равный половине его диаметра;
  • π – число Пи, ровняющееся отношению длины окружности к её диаметру;
  • S – площадь поперечного сечения цилиндра.

Чтобы получить истинную площадь, необходимо вычесть из наружного диаметра толщину стенок трубы, изменить формулу следующим образом:

S = π × (D/2 — N)², где:

  • D – наружный диаметр трубы;
  • N – толщина стенки трубы.

Для повышения точности вычисления необходимо использовать значение числа π с максимально возможным количеством знаков после запятой.

Рассмотрим применение формулы на примере расчета площади поперечного сечения трубы, имеющей внешний диаметр 1 метр и толщину стенки 10 мм или 0,01 м:

D = 1 м; N = 0,01 м.

Для упрощения расчетов возьмем число π равным 3,14:

S = π × (D/2 — N)² = 3,14 × (1/2 — 0,01)² = 0,754 м².

Порядок вычисления площади сечения трубы

  • измерьте или найдите в соответствующей документации значения диаметра и толщины стенок;
  • определите тип сечения, который может быть круглым или профильным;
  • выберите формулу для расчета в зависимости от типа сечения;
  • подставьте значения параметров изделия в формулу;
  • вычислите площадь поперечного сечения.

В домашних условиях точно и удобно выполнять измерения можно с помощью штангенциркуля. Этот измерительный инструмент предназначен для определения линейных размеров, включая диаметры цилиндрических предметов. Также с его помощью можно измерять глубину сквозных и глухих отверстий, а также различных углублений (канавок, пазов и т. п.). Наличие этого недорого, но надежного и точного инструмента является обязательным для любой, в том числе и домашней, мастерской.

Существует несколько видов штангенциркулей. Этот измерительный инструмент может быть:

  • нониусным – классическая конструкция штангенциркуля с высокоточной измерительной шкалой, позволяющей определять размеры с минимальной погрешностью (от 0,1 до 0,05 мм);
  • со стрелочной индикацией – такие инструменты очень точны и удобны в использовании, однако могут быстро выходить из строя даже от незначительных ударов;
  • цифровым – с электронной индикацией, обеспечивающим более высокую точность измерений и удобство использования.

Наиболее популярны нониусные штангенциркули, которые бывают двух категорий:

  • ШЦ-I – представлены инструментами, которые обеспечивают точность измерений до 0,1 мм, и их активно используют многие слесари и домашние мастера;
  • ШЦ-II – погрешность таких приборов составляет всего 0,05 мм, что делает их предпочтительными для работы профессиональных слесарей.

Формула расчета площади трубы

Формула для расчета площади трубы выглядит просто и может быть применена даже школьниками.

S = π * d * L, где

S — площадь поверхности трубы,
π — число Пи (равное 3,14),
d — наружный диаметр трубы,
L — длина трубы.

Рассмотрим простой пример подсчета площади наружной поверхности трубы.

Допустим, у нас есть труба диаметром 100 мм и длиной 2 метра. Подставим эти данные в формулу, соблюдая единицы измерения, и вычислим площадь поверхности трубы.

S = 3,14 * 100 * 2 * 10³ = 628000 мм².

Итак, площадь составит 628000 мм² или 6280 см² или 0,63 м².

Площадь трубы по диаметру

В этом разделе мы предлагаем таблицу площадей поверхности труб определенного диаметра и длиной 1 погонный метр.

Диаметр трубы, мм Площадь трубы длиной 1 м.п., см²
10 314,16
20 628,32
30 942,48
40 1256,64
50 1570,80
100 3141,59
150 4712,39
200 6283,19
250 7853,98
300 9424,78
500 15707,96
1000 31415,93
  Виды и различия саморезов по металлу. Как выглядит саморез по металлу.

Таблица 1 — Площадь поверхности трубы определенного диаметра и длиной 1 метр

Если вам интересен наш онлайн калькулятор для расчета площади трубы, добавьте его к себе в закладки, чтобы не потерять. Также вы можете поделиться им с друзьями, разместив ссылку на своей странице или отправив в мессенджеры.

Ваши комментарии и предложения мы ждем ниже. Не стесняйтесь, пишите!

Трубный калькулятор

Расчет веса трубы из различных металлов (стальные, нержавеющие, медные и др.) осуществляется на основе данных из справочников ГОСТ и ТУ. Вес метра трубы, сортамент которой не представлен на сайте, высчитывается онлайн по формуле m = Pi * ро * S * (D — S) * L; где Pi — математическая константа, отражающая отношение длины окружности к её диаметру, принимаемая равной ~3.14; ро — плотность материала, из которого изготовлена труба, в кг/м³. Для расчета удельного веса одного погонного метра трубы (m) необходимо указать размеры профиля трубы: диаметр D в мм, толщину стенки S и длину L (по умолчанию принимаем 1 м). Расчет теоретического веса прямоугольной профильной трубы проводится аналогично расчету круглой, за исключением формулы для определения площади поперечного сечения.

Наименование и размеры трубы Диаметр, мм Толщина стенки, мм Вес метра трубы Метров в тонне Плотность, кг/м³ Стандарт
Труба 57х3 57 3 4.0000 кг. 250 м. 7850 ГОСТ 10704-91
Труба 57х3.5 57 3.5 4.6200 кг. 216.5 м. 7850 ГОСТ 10704-91
Труба 57х4 57 4 5.2300 кг. 191.2 м. 7850 ГОСТ 10707-80
Труба 76х3.5 76 3.5 6.2600 кг. 159.7 м. 7850 ГОСТ 10704-91
Труба 89х3.5 89 3.5 7.3800 кг. 135.5 м. 7850 ГОСТ 10704-91
Труба 89х4 89 4 8.3800 кг. 119.3 м. 7850 ГОСТ 10704-91
Труба 108х4 108 4 10.2600 кг. 97.5 м. 7850 ГОСТ 10704-91
Труба 108х5 108 5 12.7000 кг. 78.7 м. 7850 ГОСТ 10704-91
Труба 159х4 159 4 15.2900 кг. 65.4 м. 7850 ГОСТ 10704-91
Труба 159х4.5 159 4.5 17.1500 кг. 58.3 м. 7850 ГОСТ 10704-91
Труба 159х5 159 5 18.9900 кг. 52.7 м. 7850 ГОСТ 10704-91
Труба 159х6 159 6 22.6400 кг. 44.2 м. 7850 ГОСТ 10704-91
Труба 159х8 159 8 26.2400 кг. 38.1 м. 7850 ГОСТ 10704-91
Труба 219х6 219 6 31.5200 кг. 31.7 м. 7850 ГОСТ 10704-91
Труба 219х8 219 8 41.6300 кг. 24 м. 7850 ГОСТ 10704-91
Труба 273х8 273 8 52.2800 кг. 19.1 м. 7850 ГОСТ 10704-91
Труба 325х6 325 6 47.2000 кг. 21.2 м. 7850 ГОСТ 10704-91
Труба 325х8 325 8 62.5400 кг. 16 м. 7850 ГОСТ 10704-91
Труба 426х8 426 8 82.4700 кг. 12.1 м. 7850 ГОСТ 10704-91
Труба 426х10 426 10 102.5900 кг. 9.7 м. 7850 ГОСТ 10704-91
Труба 530х8 530 8 102.9900 кг. 9.7 м. 7850 ГОСТ 10704-91
Труба 530х10 530 10 128.2400 кг. 7.8 м. 7850 ГОСТ 10704-91
Труба 630х8 630 8 122.7200 кг. 8.1 м. 7850 ГОСТ 10704-91
Труба 820х10 820 10 199.7600 кг. 5 м. 7850 ГОСТ 10704-91
Труба 1020х10 1020 10 249.0800 кг. 4 м. 7850 ГОСТ 10704-91

Стандарты ГОСТ и ТУ доступные в расчетах калькулятора и таблицах веса:

  1. ГОСТ 494-2014 (х/д) — Трубы латунные. Холоднодеформированные
  2. ГОСТ 9941-81 — Трубы бесшовные холодно- и тепло-деформированные из коррозионно-стойкой стали
  3. ГОСТ 10707-80 — Трубы стальные электросварные холоднодеформированные
  4. ГОСТ 494-2014 (п) — Трубы латунные. Прессованные
  5. ГОСТ 617-2006 (п) — Трубы медные и латунные круглого сечения общего назначения. Прессованные
  6. ГОСТ 3262-75 — Трубы стальные водогазопроводные. Оцинкованные
  7. ГОСТ Р 52318-2005 — Трубы медные круглого сечения для воды и газа
  8. ГОСТ 32598-2013 — Трубы медные круглого сечения для воды и газа
  9. ГОСТ 617-2006 (х/д) — Трубы медные и латунные круглого сечения общего назначения. Холоднодеформированные
  10. ГОСТ 10704-91 — Трубы стальные электросварные прямошовные
  11. ГОСТ 18482-2018 — Трубы прессованные из алюминия и алюминиевых сплавов
  Шлак металлургический

Вес погонного метра трубы часто необходимо знать для проведения расчетов в металлоконструкциях. Основная цель использования трубного калькулятора — это определение массы трубы в приобретаемой партии, чтобы выяснить размеры транспорта, необходимого для её перевозки, а также для оценки нагрузок в будущих металлоконструкциях и стоимости продукции.

Как рассчитать вес трубы с помощью калькулятора?

Чтобы узнать вес круглой трубы, первоначально необходимо рассчитать площадь её поперечного сечения, а после этого, зная полную длину изделия и плотность материала, можно будет выяснить теоретическую массу.

Определите диаметр трубы и введите его в калькулятор в мм.

В поле «толщина стенки S» укажите толщину металла, из которого изготовлена труба, например, 1.5 мм для трубы 108х4.

Выберите из списка металл, из которого сделана труба, или введите собственное значение плотности; так для стальной трубы это будет 7850 кг/м³, а для нержавеющей – 7900 кг/м³.

Укажите стоимость 1 метра или тонны изделия, длину или общий вес для получения дополнительных значений: цена за 1 тонну из стоимости за метр и наоборот, вес нескольких метров проката или количество метров в заданной массе.

Нажмите кнопку копирования, чтобы скопировать результаты из блока справа или выполните дополнительные расчеты.

Порядок расчета

Так как основная задача – это нахождение площади проходного сечения трубы, формула будет несколько модифицирована.

Калькулятор площади поверхности трубы под окраску 2

В процессе вычисления следует учитывать:

D – значение наружного диаметра трубы;

N – толщина ее стенок.

Отметим, что чем больше знаков числа π вы используете в расчетах, тем более точными будут полученные результаты.

Калькулятор площади поверхности трубы под окраску 3

Рассмотрим числовой пример нахождения поперечного сечения трубы с наружным диаметром равным 1 метру (D) и толщиной стенки в 10 мм (N). Используя число π как 3,14, проведём все необходимые расчеты:

S=π×(D/2-N)² = 3,14×(1/2-0,01)² = 0,754 м².

Физические характеристики труб

Совет:
Избегайте ОШИБОК в расчетах!
Используйте онлайн калькуляторы для стройматериалов и конструкций, чтобы быстро и точно выполнять расчеты.

Калькулятор площади поверхности трубы под окраску 4

Также при проектировании трубопроводов важно учитывать химические свойства рабочей среды и её температурные параметры. Даже если вы хорошо знакомы с формулами для расчета площади сечения трубы, полезно изучить дополнительные теоретические материалы. Например, информация о требованиях к диаметрам труб для систем горячего и холодного водоснабжения, отопительных коммуникаций или транспортировки газов содержится в специализированных справочных пособиях. Также важно учесть, из какого материала производятся трубы.

Выводы

Таким образом, определение площади сечения трубы является ключевым аспектом, однако в процессе проектирования следует акцентировать внимание на характеристиках и особенностях системы, материалах труб и их прочностных свойствах.
