Как работает режущий плоттер. Режущий плоттер что это.

Совет. Для каждого типа материала требуется свое лезвие, которое может быть маркировано производителем (K — для картона, B — для бумаги). Лезвия для фанеры, ткани, винила или кожи сильно отличаются.

Как работает режущий плоттер

В производстве наружной рекламы, витрин, баннеров и мелких предметов сегодня часто используются режущие плоттеры — специальные машины, создающие графические изображения на различных поверхностях по определенному графику. Давайте подробно рассмотрим, что такое плоттеры, чем они отличаются от режущих машин и по какому принципу работают.

Режущий плоттер — это машина, которая гравирует точные изображения на подготовленной поверхности с помощью специального ножа. Сам нож перемещается по материалу с помощью роликов. Он движется по заданным кривым, которые, в свою очередь, задаются в программе (Inkscape, Adobe Illustrator, Alchemy).

Оператор плоттера выбирает нужный размер фольги и подложки, на которую будет перенесено окончательное изображение или надпись. Перед началом процесса всегда проводятся пробные прогоны, чтобы отрегулировать глубину проникновения лезвия (оно не должно касаться подложки).

Современные плоттеры используются в самых разных областях:

  • создание наружной рекламы;
  • оформление магазинных вывесок;
  • изготовление указателей и информационных табличек;
  • создание принта для одежды на термопереносной пленке.

Плоттеры также используются для изготовления трафаретов и шаблонов для раскроя одежды.

komplektuhi dlya rezhushhego plottera - Как работает режущий плоттер

Они также используются в производстве бумаги и трафаретов, а также в производстве трафаретов для изготовления трафаретной печати и трафаретов для изготовления лекал и шаблонов.

Аксессуары для режущих плоттеров поставляются по запросу. Для использования с плоттером предлагаются каттеры-резаки.

Цена по запросу

2017 newest q3 desktop vinyl cutter a3 360x270 - Как работает режущий плоттер

Режущий плоттер Vic sign Q3

Ширина материала 330 мм. Ширина резки 298 мм. Двигатель с шаговым двигателем. Идеально подходит для резки…

2015727115628 1 min 360x304 - Как работает режущий плоттер

Режущий плоттер Foison C-24

Модель C-24 является упрощенной версией модели C-24 PRO.

201572712624 1 min 360x336 - Как работает режущий плоттер

Режущий плоттер Foison C-24 PRO

Режущий плоттер C-24 pro является упрощенной версией более новой модели C-24, разница…

Плоттер или каттер — одно и то же?

Технически это одни и те же машины, хотя есть и некоторые различия. Изначально плоттерами называли специальные машины, которые с помощью пера рисовали графику на подготовленной поверхности. Эти машины также работали по программе и перемещали перо по роликовым направляющим. В конце СССР и начале 1990-х годов такие устройства назывались плоттерами.

Со временем буквенные принтеры превратились в широкоформатные принтеры со струйной или лазерной печатью. Однако в какой-то момент на рынке появились модели, которые не рисовали изображение, а вырезали его ножом. За рубежом такие устройства стали называть режущими плоттерами (или каттерами), в странах СНГ название сократилось до привычного плоттера или каттера (от слова резать).

  Что такое Miracast в телевизоре

Таким образом, каттер — это вариант плоттера, где изображение создается с помощью ножа. Если мы называем эти устройства плоттерами, то это не ошибка, хотя при выборе устройств лучше добавлять слово cut, так как на рынке есть и устройства со струйным принципом работы. Уточнение необходимо лишь для того, чтобы консультант понял, какой именно тип устройства вам нужен.

Планшетный или рулонный?

Давайте теперь определимся с типами режущих плоттеров. Классически они делятся на два типа в зависимости от типа подачи материала: Планшетный плоттер и Рулонный плоттер.

Планшетные плоттеры

Планшетный режущий плоттер

Планшетный плоттер представляет собой плоский стол, на котором лежит материал.

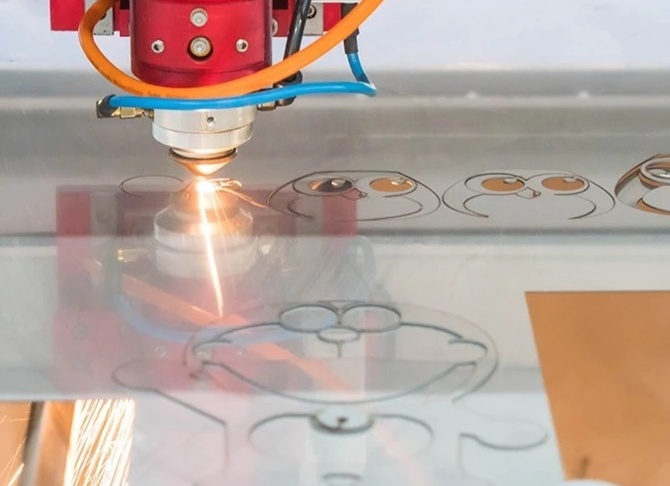

Он режется кареткой, которая перемещается по столу. Каретка может быть оснащена либо ножом (для дешевых моделей), либо лазером (для профессиональных моделей). Плоская поверхность позволяет работать с материалами в виде листов и позволяет резать даже твердые материалы, такие как оргстекло.

Рулонные плоттеры

Рулонный режущий плоттер

Рулонный плоттер работает с материалами в рулоне, такими как виниловая пленка, термотрансферная пленка, калька и др.

Печатающе-режущие плоттеры

Плоттеры для печати и резки (плоттеры-каттеры) — это устройства, сочетающие в одном корпусе функции рулонного принтера и рулонного резака.

В зависимости от типа используемых чернил плоттеры могут быть как печатными, так и режущими:

  • УФ-плоттеры-каттеры — на базе УФ-принтеров.
  • Сольвентные плоттеры-каттеры — на базе сольвентных принтеров.

Для некоторых видов производства такое сочетание функций очень полезно, например, в линии по производству наклеек — гибридный плоттер может печатать на поверхности липкой бумаги в первом ряду и резать рулон наклеек определенной формы во втором ряду без замены рулона в плоттере.

Гибридный режущий плоттер

С другой стороны, использование двух отдельных плоттеров обеспечивает большую гибкость. Во-первых, вы можете параллельно выполнять два разных задания (печать на сольвентном плоттере и резку на режущем плоттере), что может значительно повысить производительность. Во-вторых, если одно из устройств выходит из строя, другое может продолжать работать, что также снижает затраты и позволяет хотя бы частично сохранить производство.

Что такое плоттер, виды

Современные плоттеры выпускаются в различных модификациях, каждая из которых предназначена для конкретного применения.

Преимущества струйных плоттеров:

  • высокое качество печати;
  • автоматическая очистка печатающей головки;
  • автоматическое выравнивание.

Принцип печати этого устройства аналогичен принципу печати обычного струйного принтера. Они производят высококачественные отпечатки в больших количествах: Текст и изображения получаются четкими и резкими.

  Короткофокусные проекторы: что нужно знать о них, лучшие модели. Короткофокусный проектор что это.

На видео: Трафаретная печать на ткани

Одним из недостатков является низкая скорость печати. Несмотря на низкую цену аппарата, замена картриджа — довольно дорогостоящая операция. Плоттер оснащен функцией автоматической очистки печатающей головки, но все же существует вероятность утечки чернил. Поскольку струйные плоттеры не отличаются длительным сроком службы, может пройти некоторое время, прежде чем потребуется замена или ремонт печатающей головки.

Изображение, напечатанное на струйном плоттере, со временем выцветает. Для сохранения конечного изображения требуются специальные меры, например, ламинирование или использование самоламинирующейся бумаги.

В этом видео: Как пользоваться плоттером

Термоплоттеры отличаются высокой скоростью печати. Они печатают по тому же принципу, что и факсимильные аппараты. Принцип заключается в том, что тонкая лавсановая пленка с пигментом на основе воска (с низкой температурой плавления) помещается между бумагой или прозрачной пленкой и термическим нагревателем.

Организация печатного бизнеса с нуля

Начало печатного бизнеса с нуля

На пленке диспенсера печатаются цветные области каждого основного цвета. Форма ленты соответствует размеру листа. Изображение переносится на бумажный лист с помощью головки, состоящей из тысяч крошечных нагревательных элементов, которые переносят краску с ленты-донора. В точке нагрева восковой пигмент растекается и остается на листе. Цветная печать на термоплоттере занимает в четыре раза больше времени, так как один из четырех основных цветов печатается на листе за один проход, что означает, что средство для дозирования цвета стоит в четыре раза дороже.

Лазерные и светодиодные плоттеры используют технологию электрографического переноса. Светодиодные плоттеры — это следующее поколение устройств после лазерных плоттеров. Сложная система вращающихся зеркальных призм и линз была заменена точечной светодиодной полупроводниковой технологией.

Вращающийся селеновый барабан, который выступает в качестве промежуточного носителя изображения, заряжается до потенциала в сотни вольт. На основе этого заряда создается скрытое электростатическое изображение, которое удаляется световым или лазерным лучом. Наконец, мелкодисперсный тонер механически переносится на бумагу. На последнем этапе изображение проходит через нагреватель, где тонер отверждается.

Светодиодные и лазерные плоттеры часто используются для печати карт, архитектурных и строительных чертежей. Высокая стоимость устройства компенсируется низкой стоимостью одной страницы и высокой производительностью.

Типы ножей

Существует три основных типа плоттеров:

  • флюгерные — используются для рулонных плоттеров и некоторых типов планшетных аппаратов;
  • тангенциальные — используются для резки толстых, вязких материалов на планшетных плоттерах;
  • бигующие — необходимы для продавливания картона, гофрокартона, электрокартона, плотной бумаги, упаковки.
  Самые распространенные ошибки в уходе за виниловыми пластинками. Как хранить виниловые пластинки.

Первые два типа лезвий являются наиболее распространенными, но между ними есть принципиальные различия.

Угловое лезвие разворачивается в нужном направлении резки, не отходя от материала. Эта техника проще — лезвие свободно вращается в опоре в соответствии с направлением резки.

Тангенциальное лезвие, достигнув угла, поднимается с держателя и поворачивается в нужном направлении. Затем оно снова опускается и продолжает резать. Преимущество этого метода резки заключается в том, что направление резания тангенциального ножа контролируется автоматически, что гарантирует отличное качество резки и позволяет выполнять очень точную резку с высоким давлением.

Электродвигатели: шаговые и с серво-прводом

Нож в режущем плоттере приводится в движение двигателем, который обычно представляет собой механический шаговый двигатель или цифровой серводвигатель. Как следует из названия, механический двигатель перемещает нож небольшими шагами. Это не новая, а проверенная технология, основным преимуществом которой является экономичность. Режущие плоттеры с механическим двигателем дешевле своих аналогов с серводвигателем.

Как работает режущий плоттер. Режущий плоттер что это. 2

Однако это решение имеет существенные недостатки — такие плоттеры более шумные и не могут обеспечить высокую точность. Они могут легко вырезать большое изображение, но символы или орнаменты размером полтора сантиметра и меньше получаются не самого лучшего качества. Техника ступенчатой резки не подходит для резки плавных линий или маленьких кругов — контур получается неровным.

Цифровые плоттеры с сервоприводом — это более современные машины, в которых эта проблема решена. Цифровой энкодер преобразует команды, поступающие от программного обеспечения, и перемещает режущую головку. Поскольку механические шестерни отсутствуют, такие плоттеры работают гораздо тише. Самое главное, что нож с цифровым управлением может вращаться и менять направление с большой точностью. Он может резать как крупные объекты, так и крошечные символы (например, шрифт высотой около 3 мм).

Оптическое позиционирование

Оптическое позиционирование — это современная и очень удобная функция, которая необходима для обеспечения превосходной точности резки. Оптический датчик в плоттере определяет края напечатанного изображения со специальными метками и не позволяет режущей головке выходить за их пределы. У разных производителей есть свои варианты позиционирования (по срезам, по 4 точкам, твердая копия), но одна только эта опция облегчит вашу работу.
