Как производится бестраншейная прокладка труб: особенности способа + пример работы

Бестраншейная прокладка труб активно используется при строительстве новых трубопроводов, а также при ремонте или замене старых магистралей.

Разнообразие методов позволяет выбрать оптимальный способ — в зависимости от сложности строительной площадки или плотности конструкции.

В этой статье подробно рассказывается о методах бестраншейной прокладки труб и их особенностях.

Преимущества и особенности БПТ

Очевидные преимущества бестраншейной прокладки заключаются в следующем:

• сокращение сроков проведения работ;
• минимизация затрат на восстановление благоустройства;
• сохранение работы объектов инфраструктуры в штатном режиме;
• снижение влияния на экологически чувствительные районы.

Выбор метода бестраншейной прокладки труб зависит от диаметра необходимой скважины, особенностей ландшафта и местности, материала прокладываемых труб и наличия или отсутствия существующих коммуникаций.

Естественные водоемы, наземные и подземные инфраструктуры, зеленые насаждения и здания не затрагиваются при бестраншейной прокладке труб.

Существует множество вариантов применения, но можно выделить четыре основных метода: Восстановление, Бурение и Бурение с горизонтально-направленным бурением.

Бестраншейная прокладка труб позволяет построить трубопровод без повреждения или перемещения подземных сооружений.

Бестраншейный метод прокладки труб исключает необходимость проведения трудоемких и длительных земляных работ, что значительно увеличивает стоимость и продолжительность трубоукладочных работ.

В зависимости от физико-механических свойств грунта трасса бестраншейного трубопровода прокладывается либо методом бурения, либо методом горизонтального бурения

В рыхлых, умеренно уплотненных песчаных грунтах трубы прокладываются методом бурения; при этом керн не выбуривается, а уплотняется вокруг него

Для входа и выхода трубы делаются два небольших котлована — один для входа трубы, другой для раструба

Основным недостатком бестраншейной прокладки труб является частое отклонение от запланированного маршрута. Может случиться так, что труба, проложенная без траншеи, не попадет в приемную яму.

Для бестраншейной прокладки трубопроводов подходят только стальные трубы. Они могут служить в качестве оболочки для последующей прокладки пластиковых труб.

Прокладка полимерных труб в металлической оболочке усложняет работу и увеличивает стоимость строительства.

Что такое прокладка труб без траншей и как это работает

Суть метода заключается в прокладке магистральной трубы под поверхностью земли, в отличие от рытья траншей на поверхности, что имеет следующие недостатки.

• Снятие грунта приводит к разрушению верхнего плодородного слоя не только в траншее, но и специальной техникой, а также к загрязнению прилегающей территории, значительно увеличивающему масштабы ущерба.
• При траншейном методе повреждаются насаждения (деревья, кустарники), которые не всегда удается восстановить.
• При проведении работ на асфальтированных автомобильных и пешеходных дорогах разрушается асфальтовое покрытие, использование трасс становится невозможным и требуется дальнейший ремонт — это приносит неудобства и экономически невыгодно.

Преимущества бестраншейного метода заключаются в простоте имеющейся в хозяйстве технологии и распространенности используемого оборудования; кроме того, рытье траншей не требует высококвалифицированной рабочей силы.

При бестраншейном методе монтаж и прокладка трубопроводов осуществляется с помощью буровых установок, бурильных машин, гидравлических и пневматических буров.

Где применяется бестраншейная укладка

Бестраншейный метод прокладки используется для прокладки газовых, канализационных, водопроводных и электрических линий.

Применение этой технологии в частном секторе затруднено из-за сложности и высокой стоимости используемого оборудования, поэтому такие проекты выполняют государственные учреждения и крупные частные компании.

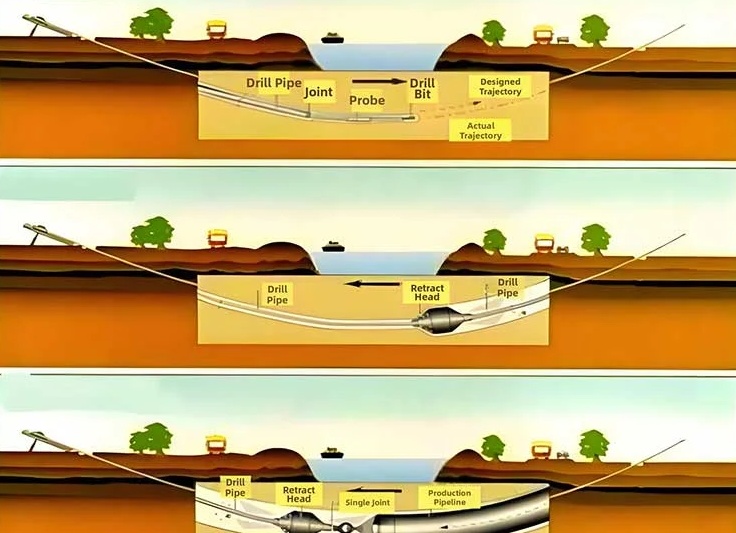

Горизонтально направленное бурение

Один из наиболее распространенных вариантов. В этом случае для монтажа используется специальная буровая установка. Его популярность заключается в относительном сокращении времени и усилий. Метод особенно подходит для сложных грунтовых условий, таких как мерзлый грунт, озера или овраги. Или при наличии других городских особенностей: Сады, парки, улицы и т.д. Этот метод используется без снятия верхнего слоя почвы, что не влияет на ландшафт. Метод одобрен и разрешен.

План бестраншейной прокладки труб

Виды бестраншейной прокладки труб

Существуют различные типы подземной прокладки труб, включая: Раскопка труб, бурение (ограниченное или неограниченное), горизонтально-направленное бурение (ГНБ) и щитовое бурение, которое включает замену участков трубопровода, находящихся в эксплуатации.

Выбор метода прокладки труб напрямую зависит от требуемой длины трубопровода, типа грунта и плана проекта.

Мы располагаем всеми необходимыми технологиями для выполнения всех видов бестраншейной прокладки труб.

Преимущества бестраншейного метода

Бестраншейная прокладка труб имеет следующие преимущества перед обычными бестраншейными методами:

• сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
• оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
• отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
• максимальная безопасность для окружающей среды, деревьев и иных насаждений;
• универсальность, то есть возможность прокладки в любой местности и при любых условиях;

Прокладка трубы под естественным водоемом.

• возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
• безопасность метода.

Единственным существенным недостатком бестраншейной прокладки труб в настоящее время является отсутствие большого количества квалифицированных рабочих и необходимого оборудования, поскольку технология относительно новая и только сейчас получает признание.

Способы укладки труб

В настоящее время существует множество различных методов прокладки трубопроводов без траншей. К ним относятся:

• санация;
• продавливание;
• прокол;
• горизонтально-направленное бурение.

Рассмотрим подробнее каждый метод.

Санация

Этот метод используется, когда необходимо заменить существующую систему снабжения. Реабилитация может быть выполнена двумя методами:

1. релайнинг. Суть данного метода сводится к установке новой трубопроводной системы для канализации, отопления, водоснабжения и так далее в уже существующую сеть. Основным преимуществом релайнинга является образование дополнительной защиты нового трубопровода за счет оставшихся труб вышедшей из строя системы. Релайнинг может быть осуществлен:
   • методом протягивания труб от одного участка трубопровода к другому;
   • методом продавливания труб от начала участка, подлежащего реконструкции;

Метод протаскивания для восстановления труб.

При проходном методе прокладка труб может быть выполнена методом протаскивания.

1. 1. реновация. Данный метод позволяет произвести полную замену труб, причем на трубы, как большего, так и меньшего диаметра. Суть методики заключается в прохождении следующих этапов:
   1. • обустройство котлованов (смотровых колодцев) на концах участка, требующего замены;
      • подбор труб по диаметру для существующей системы трубопровода;
      • введение в котлован (колодец) режущих ножей, которые измельчают старые трубы;
      • установка новой системы методом протягивания.



   Полная замена одного участка трубы

   В случае прокладки новых труб старые трубы не удаляются, а служат дополнительной защитой для новой системы.

   Продавливание

   Следующий метод бестраншейной прокладки труб — это прокладка труб методом проталкивания. С помощью этого метода трубы диаметром до 2000 мм можно прокладывать в любом месте — под дорогами, водотоками, зданиями и т.д. Техника проталкивания труб заключается в следующем:

   1. на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
   2. в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;



   Установка оборудования для бурения

   1. труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
   2. удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.
