Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

Для отопления временных зданий, гаражей, теплиц и хозяйственных построек часто используется дровяная печь. Но и здесь при сжигании дров или другого топлива образуются продукты сгорания и много дыма.

Поэтому необходимо решить, как построить дымоход для камина и где его установить, чтобы он был экономичным и эффективным. Вы можете сделать это самостоятельно. И все не так сложно, как кажется на первый взгляд.

Чтобы вам было проще собрать и установить дымоход, в этой статье мы пройдем шаг за шагом, начиная с выбора материала и сборки и заканчивая пробным запуском уже установленной системы.

Из чего можно сделать дымоход?

Чтобы ввести печь в эксплуатацию, необходимо обеспечить отвод дыма. Для этого нужно построить дымоход и выбрать подходящий материал.

Для этого можно либо вызвать профессионалов, либо сделать это самостоятельно — тем более что объем работ относительно невелик.

Виды труб для дымохода

Дымоход изготавливается из различных материалов.

В зависимости от материала, первоначально есть два варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый вариант — построить трубы самостоятельно. Неоспоримым преимуществом является то, что труба имеет нужный диаметр, что особенно важно для самодельных печей Буржуй.

Двойные – сэндвич-трубы

Для дымохода камина можно самостоятельно изготовить не только обычные трубы, но и двойные сэндвич-трубы. Для этого вам понадобятся 2 трубы разного диаметра и термостойкий изоляционный материал.

Второе преимущество импровизированных труб — их стоимость. Для их изготовления можно использовать подручный материал или купить листы толщиной 0,6 мм. А еще лучше 1 мм.

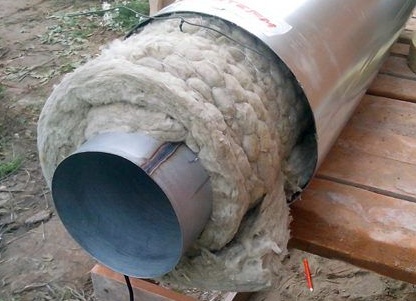

Вы также можете сделать изолированную трубу для дымохода, изготовив из листов 2 трубы разного диаметра. Или приобрести готовые металлические трубы разного диаметра. Кроме самостоятельного изготовления труб для дымохода, можно выбрать более простой и быстрый вариант — купить готовые трубы из соответствующего материала.

Простой вариант установки дымохода для печи — использование готовых стальных труб и углового элемента. С их помощью труба дымохода собирается и приваривается к самостоятельно построенной печи:

К верхней части нагревателя приваривается патрубок, изготовленный из использованного газового баллона. Внутренний диаметр патрубка должен соответствовать внешнему диаметру устанавливаемой на него трубы.

Смонтируйте дымовую трубу в соответствии с размерами проекта. Соберите дымовую трубу диаметром 108 мм и отвод и сварите детали вместе, как показано в примере.

Установите готовую трубу дымохода на дровяную каменку. Подсоедините внешнюю часть трубы через отверстие в стене и приварите ее к дымоходу.

Соберите внешнюю часть дымохода из отдельных соединителей, учитывая предписанную высоту. Труба должна находиться на высоте не менее 50 см над крышей и находящимися поблизости высокими зданиями или деревьями.

К наиболее распространенным материалам относятся следующие:

  • Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
  • Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
  • Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж керамического дымохода в гараже или подсобке;
  • Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
  • Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо этих вариантов, рынок предлагает множество других изделий. Например, существуют трубы из жаропрочного стекла, из которых можно построить экзотический дымоход. Однако так поступают крайне редко — для установки и соединения отдельных элементов конструкции требуется мастерство.

  Чем обогреть неотапливаемый гараж зимой (в зимнее время)? на сайте Недвио. Как сделать отопление в гараже своими руками.

Как устроен дымоход

Дымоход имеет стандартную конструкцию для большинства типов котлов, которые представляют собой портативные системы отопления. Труба с выходом в дымоход крепится к задней стенке печи. К этому выходу прикреплена секция дымохода. Прибор оснащен откидными частями, которые можно легко заменить. Количество деталей зависит от выхода дымохода.

Для дымохода через стену или потолок требуется всего две или три детали. Если дымоход выводится через крышу или трубу необходимо проложить через весь гараж, количество секций значительно увеличивается. Отвод, предусмотренный в конструкции печи, предназначен для теплообмена и отделен от остальной части трубы одним или несколькими регуляторами.

Принцип работы

Во время сгорания твердого топлива выделяется ряд выходных продуктов, в том числе дым. В печь поступает свежий, насыщенный кислородом воздух. Для экономии тепла прибор закрывается снизу заслонкой. Такой принцип работы предусмотрен для всех малогабаритных печей. С помощью дымохода горение не прерывается, а помещение очищается от остаточных продуктов.

Виды и конструкции

Существуют различные типы агрегатов. Конструкция их различна. В основном это зависит от материалов, из которых изготовлено вытяжное устройство. Наиболее важные типы в зависимости от материала:

  • из кирпича;
  • цельная труба;
  • сегментное трубчатое обустройство.

Смешанные варианты часто встречаются там, где устанавливается готовая печь без дальнейшей транспортировки. В таких местах часто используются цельные трубы или кирпичная кладка. Также возможно использование металлической трубы, обложенной кирпичом.

Сегментные дымоходы используются там, где необходима транспортабельная версия печи и где трудно создать прямой выход.

Сам дымоход может быть прямым, анкерным или угловым. Для углового варианта используется оцинкованный и черный металл, который считается одним из самых теплых, так как дольше сохраняет тепло.

Существуют также самодельные и покупные варианты разных типов. Самое главное требование — соблюдение всех правил установки и безопасности.

Категории дымоходов делятся на различные типы в зависимости от определенных характеристик:

  • материал;
  • конструкционные особенности;
  • покупной или самодельный вариант.

Правильный выбор зависит исключительно от сочетания дымохода с самой печью и параметров помещения.

Особенности дымохода

Прежде чем приступить к строительству трубы, необходимо ознакомиться с характеристиками дымохода, который принимает непосредственное участие в обогреве всей конструкции и, соответственно, помещения (читайте также статью «Дымоходы НСГ — характеристики и применение»).

Поэтому он состоит из двух частей:

  • Теплообменной – располагается внутри печи
  • Газоотводящей – представляет собой трубу, которая подключается к газоотводящему каналу.

Давайте теперь подробнее рассмотрим конструкцию каждого из этих элементов.

Теплообменная часть

Конструкция коленного теплообменника считается самой современной и пожаробезопасной. Однако расположение элементов теплообменника в корпусе и их форма зависят от типа буржуйки и конструкции дымохода. Все существующие типы дымоходов можно разделить на два вида:

Вытянутые по горизонтали Отработанные газы попадают в отдел теплообменника (дымовую камеру) через боковое отверстие в стенке печи, и только после этого по трубе выводятся за пределы помещения. Такая схема позволяет увеличить КПД печи.
Вытянутые по вертикали Обладают более сложной конструкцией теплообменника. У них наряду с коленными, имеются еще и спиральные каналы. Это позволяет задержать дым внутри конструкции и тем самым продлить время обогрева.

Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция. Какой диаметр трубы лучше использовать для дымохода буржуйки в гараже. 2

Схема движения дыма в вертикальной топке.

Газоотводящая часть

Дымовая труба, которую чаще всего понимают под термином «дымоход», может быть подключена либо после заслонки, которая может препятствовать выходу газов, либо непосредственно к дымоходу.

Из всего этого следует, что выходящие газы попадают в дымоход, уже потеряв часть своего тепла. Однако это не означает, что дымоход остается холодным, что необходимо учитывать при выборе материала для дымохода.

Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция. Какой диаметр трубы лучше использовать для дымохода буржуйки в гараже. 3

Схема дымохода

  8 бойлеров на все случаи жизни. Что лучше бойлер или проточный водонагреватель в частном доме.

Особенности при составлении чертежей и работе

Поскольку правильно построить дымоход для буржуйки можно, только зная конструктивные особенности и особенности работы с используемым материалом, необходимо изучить некоторые рекомендации:

  • Поскольку дымоход после долгого времени эксплуатации может прогореть и потребовать замены, лучше остановиться на разборной конструкции, которая будет занимать минимум места. Так, дымоход для буржуйки можно разбить на части, доходящие до стены или перекрытия, и элементы, выходящие наружу, а в случае необходимости произвести замену.

Советуем вам в дополнение к этой статье прочитать подробнее о том, как установить сэндвич-дымоход своими руками.

На рисунке показана правильная установка и выход дымохода с крыши.

Совет: стыки между секциями дымовой трубы можно дополнительно уплотнить асбестовым шнуром или термостойким герметиком.

  • Конструкция дымохода может быть разделена на две детали, одна из которых выводит дым, а другая играет теплообменную роль. Если дымоход создается для гаража, который не нужно постоянно отапливать, можно сделать дымоход для буржуйки через стену с прямым доступом к улице. В ином же случае трубу нужно провести по помещению.

Прочитайте нашу статью о коаксиальных дымоходах и найдите ответы на интересующие вас вопросы.

Регулировать теплообмен поможет заслонка, установленная внутри дымохода буржуйки на входе в дымоход.

Современные модели буржуек имеют множество модификаций, которые позволяют эффективно обогревать большие пространства и использовать устройство с высокой степенью безопасности. При определенной сноровке можно перенять некоторые элементы в конструкции дымохода для буржуйки своими руками:

  • С помощью специального плотного запора исключить риск задымления.
  • Добавить задвижки, которые помогут контролировать интенсивность горения.
  • Приобрести систему, которая перерабатывает выделяемые газы, повышая тем самым производительность.
  • Выполнить отделку огнеупорным материалом, чтобы тепло уходило медленней, а конструкция не перегревалась.

Выбор схемы дымохода для гаража (+видео-сравнение)

Дымоход может быть реализован в 2 формах:

  1. Через крышу. Труба проходит от печки вверх, и выходит через крышу на улицу.
  2. Через стену сразу. Труба сразу выводится через стену и снаружи проходит наверх.
  3. Через стену под потолком. Труба проходит вдоль стены от печи вверх внутри помещения. Под потолком — поворачивает, проходит через стену, поворачивает еще раз снаружи, и проходит наверх.

Ниже рассмотрим каждый вариант подробнее.

Вывод через крышу

Монтаж через крышу сложнее, так как необходимо добиться герметичного выхода дымохода. Но если ряды гаражей расположены близко друг к другу (а это часто встречается в гаражных кооперативах), то это единственный способ вывести дымоход. Как вариант, дымоход можно вывести через переднюю стену (там, где дверь).

Из материалов, которые вам понадобятся:

  1. Дымовая труба. Материал выбирается исходя из бюджета (о нем подробнее расскажем ниже). Диаметр — выбирается под диаметр выхода печки. Про длину (высоту) — расскажем ниже.
  2. Потолочно-проходной узел. Крепится к отверстию перекрытия изнутри гаража. Стоимость ППУ из нержавейки с диаметром 110 мм — около 900-1000 рублей. Можно обойтись и без него, установив только мастер-флеш сверху.
  3. Мастер-флеш (кровельная проходка). Крепится к отверстию в перекрытии снаружи (с улицы). Стоит около 900-1300 рублей. Можно обойтись без нее.
  4. Дефлектор (чтобы прикрыть трубу сверху и улучшить тягу).

Лучше всего, если дымоход не имеет изгибов (а если имеет, то делайте их как можно меньше и желательно не под прямым углом). Таким образом, дым будет лучше отводиться при горении дровяной печи.

С другой стороны, в гаражах есть маленькие камины, и дымоход в любом случае будет небольшим. Поэтому, если вам нужно лучшее отопление, вы можете изогнуть дымоход и провести его на небольшое расстояние в гараж. Это позволит дыму нагревать помещение, проходя через дымоход.

Бюджетная герметизация прохода через крышу без мастер-флеша (видео)

Вывод через стену

Чтобы провести дымоход через стену, вам не нужен главный дымоход или FPE — вам нужна только труба, изгибы и отвод.

  Как уменьшить мощность газового котла: лучшие варианты снизить потребление газа котлом

Провести дымоход через стену проще, чем через крышу (потому что в вертикальной стене легче герметизировать стыки, чем в крыше, на которую попадает больше осадков).

Однако не всегда возможно провести дымоход через стену. Часто гаражи построены рядом друг с другом или имеется очень маленький зазор, через который человек не может пройти. Задняя стена также может быть другим гаражом (это означает, что ваш гараж с трех сторон окружен соседними гаражами). В таком случае единственным выходом остается крыша.

Стыки стен (между трубой и стеной) с обеих сторон (с улицы и из помещения) должны быть обработаны термостойким герметиком.

Пример: диагональный дымоход с выводом через переднюю стену (видео)

Из каких материалов лучше сделать

Выбор материала зависит от самого жилья и его доступности. Выбор материала зависит от требуемых конструктивных особенностей и типа отопительной системы, т.е. от того, стационарная это или мобильная установка.

Для стационарной установки используется камень или каменная кладка. Более дешевым материалом являются оцинкованные трубы, которые обладают лучшими свойствами, чем обычная жесть. Этот материал следует использовать, если конструкция разборная и отдельные части можно легко заменить.

Обычная жесть считается самым дешевым материалом. Здесь есть нюанс в виде требований к размеру стенок. Труба должна иметь толщину более 0,5 см, иначе ее нельзя устанавливать в помещении по правилам пожарной безопасности.

Все остальные материалы, используемые для монтажа и строительства, должны обладать хорошей огнестойкостью. Это относится к монтажным и уплотнительным материалам.

Чертеж и схемы

Чертеж является предварительным изображением в виде плана. Однако на нем должны быть указаны фактические размеры, необходимые для правильной установки с учетом всех предписаний и рекомендаций. План составляется в произвольной форме перед установкой. Дымоход должен быть установлен в соответствии с правилами проекта мини-здания.

Вся система основана на соотношении 1 к 2,7, так как это необходимое условие для правильного потока.

Формула расчета для диаметра:

Умножьте объем на 2,7 и получите результат в миллиметрах. Пример: печь имеет объем 50 литров. 50 умножаем на 2,7 = 135 мм. Для простоты можно добавить до 5 мм, т.е. достаточно диаметра трубы 13,5-14 см.

Особенности монтажа

Между установкой и монтажом есть некоторые особенности, которые необходимо учитывать во время работы. Правила:

  • монтаж начинается с нижних секций;
  • проход через стены обрабатывается изолирующими материалами до момента установки туда трубы;
  • соблюдается регламент расположения стыков относительно стен и потолка;
  • используется один диаметр для труб всего дымохода.

Самое главное правило при монтаже — это полное соблюдение всех правил строительных работ и техники безопасности.

Частые ошибки и проблемы при установке

Основная ошибка, которую допускает большинство строителей, даже если они опытные, заключается в том, что они основывают свои планы и первоначальные чертежи на уже имеющихся строительных материалах. Это приводит к многочисленным несоответствиям в конструкции дымохода.

Также проблемой считается несоблюдение всех правил строительства и проектирования отопительной системы. Все эти неправильные расчеты влияют на конечный результат.

Какой лучше выбрать

Выбор дымохода зависит от нескольких факторов, которые влияют на установку и работу отопительной системы.

  • тип буржуйки;
  • объем печного отдела;
  • способ присоединения к конструкции;
  • расположение в помещении;
  • необходимость переноски печки;
  • материал дымохода;
  • требования к конструкции труб.

Это связано с тем, что дымоход выбирается под тип печи, а не наоборот. В противном случае отопительная система не будет функционировать должным образом. В частности, это касается необходимого минимального диаметра дымохода.
