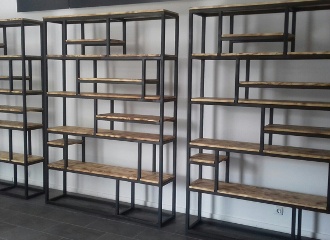

Изготовление стеллажа из профильной трубы. Как сделать стеллаж своими руками из профиля.

Вы можете сделать это без сварочного аппарата. Вам понадобится шлифовальная машина, шуруповерт, уголки и монтажные пластины, гайки и болты, гаечные ключи, отвертки и плоскогубцы.

Изготовление стеллажа из профильной трубы

Компактное хранение помогает экономить место и поддерживать порядок. Именно поэтому металлические полки так популярны. Их можно поставить в сарае, на балконе, на кухне, в мастерской, в подвале и, конечно, в гараже. Если вы поставите полку в гараже, то сможете хранить запчасти, инструменты и другие полезные вещи, которые обычно разбросаны по всему гаражу. Если вам нужен удобный и компактный вариант хранения, вы также можете соорудить полку самостоятельно, используя различные материалы. Если вы не можете сделать все сами, вы можете соорудить полку из различных материалов.

stellaj dlya garaja

Преимущества и особенности стеллажей из профильной трубы

Металлические полки из профилей — незаменимая часть гаража, мастерской или склада. Они очень прочные и долговечные, а также недорогие. Их также легко собрать в домашних условиях с помощью легкодоступных материалов и инструментов. Кроме того, эти конструкции имеют множество других преимуществ:

  1. Прочность и надежность. Конструкции из металла выдерживают значительные нагрузки, поэтому могут использовать на складах, в гаражах, погребах. Металлическая система может использоваться для хранения домашних заготовок, книг и инструментов, а установка угловых стеллажей позволяет еще и экономить место.
  2. Визуальная привлекательность. Стеллажи из профильной трубы могут использоваться и для компактного размещения предметов в доме, оформленном в стиле лофт или хай-тек.
  3. Простота монтажа. Необязательно покупать готовую конструкцию. Ее можно изготовить и самостоятельно, даже не имея особых строительных навыков. Для этого потребуется профильная труба, стойки и материал для полочек.
  4. Невысокая стоимость. Для его изготовления потребуются недорогой профиль, стойки из уголка, металлические или деревянные полки и крепежные системы. При износе элементов их можно легко заменить новыми.
  5. Противопожарная или антикоррозийная стойкость. В отличие от деревянных конструкций, такие стеллажи не станут причиной распространения огня. А использование порошковой краски или оцинкованного покрытия позволяет защитить изделие и от негативного воздействия повышенной влажности.
  6. Устойчивость к деформации. Конструкция не деформируется при сильной нагрузке, высокой влажности и перепадах температур.
  7. Простота уборки. Отсутствие стекол и сложных элементов делает уборку поверхности простой и быстрой. Достаточно протереть влажной тряпкой с добавлением любого моющего средства.

metallicheskii stellaj

Установив металлический стеллаж в гараже или другом помещении, вы сможете организовать систему хранения и поддерживать в ней порядок. А простота конструкции позволяет собрать конструкцию из профиля своими руками.

Основные особенности стеллажа из профиля

Полка из профиля — это многофункциональный вариант организации хранения. В процессе сборки полки можно добавить дополнительные ящики, уровни и крючки.

  • дополнительное место для хранения;
  • специально декорированный модели служат перегородкой и элементом зонирования комнаты;
  • места для расстановки цветов;
  • хранилища солений, варенья в кладовке;
  • размещения старой техники;
  • дополнительных полок для книг, вещей;
  • в прихожей предназначен для мелких вещей и обуви.
  Французская раскладушка ремонт своими руками видео. Как отремонтировать раскладушку своими руками.

Особенностью профильного варианта является его гибкость и компактность. Конструкция не занимает много места, ее можно раздвигать и использовать не только для хранения вещей. Такой вариант устойчив, долговечен, неприхотлив во влажных помещениях.

  • простота сборки;
  • не занимает много места;
  • многофункционален;
  • возможно сконструировать разборную модель;
  • низкая цена на материалы;
  • возможно сделать самостоятельно, и проявить дизайнерские способности.

Типы стеллажей

Они различаются по объему конструкции и материалу изготовления. Покупайте прочные и долговечные варианты из дерева или металла. Иногда книжные шкафы изготавливают и самостоятельно. Сначала выберите тип модели.

Модульные варианты используются на складах, в промышленности и в качестве замены прилавков в супермаркетах и гипермаркетах. Их часто можно встретить в архивах и библиотеках.

В основе конструкции лежит перфорированный профиль со сплошными полками. Металлические детали приобретаются в комплекте; они разрезаются на части и скрепляются винтами при сборке. Они оцинкованы для долгого срока службы. Полки в основном изготавливаются из металла, дерева, ДСП и пластика.

Из алюминия

Полки из алюминия легкие. Конструкцию легко перемещать благодаря колесам с механическими стопорами. Не подвержены коррозии, компактны для больших и малых помещений.

Подходят для полок для продуктов в супермаркетах. Минусы — не выдерживают большого веса, конструкция деформируется.

Алюминий

Из профильной трубы

Преимущество варианта из профильной трубы — высокая прочность, недостаток — нельзя изменить пространство между полками. Ими оборудуют гаражи, мастерские. При сборке добавляют дополнительные винты для повышения устойчивости и баланса. Для самонесущей конструкции нужен сварочный аппарат и шлифовальная машина.

Для использования во влажных помещениях каркас покрывают краской или оцинковывают.

Из трубчатых профилей

Деревянные

Прочная, но ненадежная конструкция. Все уровни и конфигурации полки можно сделать самостоятельно. Для сборки используется только древесина толщиной 5х5 см.

Расстояние между полками устанавливается во время сборки, его нельзя изменить после сборки. Полки либо изготавливаются самостоятельно из дерева или пластика, либо можно купить готовый материал. Срок службы деревянного книжного шкафа составляет 5-7 лет.

Дерево

Конструкции из профиля для гипсокартона

Материал для полок дешевый, качественный, конструкция из гипсокартона оказывается прочной и легкой. Чтобы выдержать большой вес, между полками устанавливают диагональные опоры.

Какие профильные трубы подойдут и сколько их понадобится

Все зависит от размера и формы полки. Лучше всего использовать прямоугольные профильные трубы. Сначала выбираю схему и конструкцию будущей полки, подходящую по высоте и размеру к комнате. Затем нужно решить, должны ли все элементы быть одинаковыми или нет. Стойки и перекладины лучше всего сварить из труб одинакового сечения, но продольные полосы сделать тоньше.

  Методично и аккуратно: как передвинуть тяжелый шкаф самому и не повредить пол. Как пользоваться домкратом для мебели.

После того как вы определились с нужной формой, записываю все размеры обрешетки и перекладин по высоте и их количество. Затем я подсчитываю общую длину всех трубок каждого размера. Это помогает мне купить цилиндрическую часть, чтобы было как можно меньше отходов.

Для первой полки вам понадобится 21,6 м секционной трубы 20×40 мм. Если вы используете стержни длиной 1,8 м, вам понадобится 12 трубок. Если трубки длиной 2,7 м, вам понадобится 8 трубок.

Изготовление стеллажа из профильной трубы. Как сделать стеллаж своими руками из профиля. 2

Для второго варианта, в зависимости от размера стен, необходимо измерить и подсчитать все длины труб. Для стоек можно использовать более длинные профильные трубы. Когда известны размеры стен и выбрано расстояние между полками, эти размеры вносятся в шаблон, а затем рассчитывается количество используемых труб в соответствии с имеющимися в продаже вариантами.

Если в наличии имеются трубы длиной 6, 8 или 12 метров, их можно обрезать до нужной длины для облегчения транспортировки, чтобы заранее произвести расчеты по предложенному шаблону.

Правый блок каркаса Часть блока Изготовление стеллажа из профильной трубы. Как сделать стеллаж своими руками из профиля. 3 Этапы сварки ППР Полки установлены Под ножками фрагменты подоконника

Изготовление стационарной системы хранения

Иногда практичнее построить стационарную полку для гаража, т.е. вариант, который собирается на месте путем крепления к стене. Рассмотрим подробнее план строительства такой конструкции:

  1. На стене делают разметку под крепеж, высверливают отверстия и вбивают дюбеля.
  2. Металлический профиль или деревянные брусья нарезают, согласно схеме.
  3. На стене закрепляют дальние стойки, каждую вымеряя строго по уровню.

Как сделать удобные полки и стеллажи для гаража своими руками из дерева и металла

  1. Каркас соединяют горизонтальными связующими из уголков по ширине (согласно высоте будущих полок).
  2. Устанавливают передние стойки, их соединяют с боковыми планками, на которых будут лежать полки.
  3. Крепят передние вертикали, после чего формируют настилы из досок или укладывают полочки из фанеры в подготовленные пазы.

Как сделать металлический стеллаж из профильной трубы своими руками

Каркас из секционных труб крепится либо на винтах, либо на сварке, в зависимости от варианта. Вариант с металлическими уголками дешевле, так как они менее затратные. Чтобы упростить сборку, полку можно совместить с руками. Вместо трубы для боковых стоек используется металлический уголок.

Из профильных труб можно делать стеллажи любого размера и конфигурации

Подготовительные работы

Чтобы определить размеры полки из профильной трубы, необходимо измерить место установки. Если вы разместите полку по всей длине стены, то боковые стороны не должны выступать за углы на 10-15 см. Если металлическая конструкция предназначена для гаража, где мало места, ее следует размещать на высоте потолка. Таким образом, можно уменьшить длину и ширину без ущерба для вместимости. Высота и глубина полок будет зависеть от размера предметов, которые будут храниться. Определившись с параметрами, сделайте чертежи с указанием общих габаритов, размеров и сечений каждой секции. Даже простой эскиз поможет избежать ошибок при резке и сборке и точно рассчитать количество материала.

  Матрасы из струтопласта и струттофайбера. Струтопласт что это такое.

Соберите каркас из профильной трубы размером не менее 20×20 мм с толщиной стенки 2 мм. Если вы хотите хранить тяжелые предметы, увеличьте размеры до 20×40 — 20×50 мм. Полки изготавливают из фанеры, досок, ДСП, для тяжелых предметов из гофрированного металлического листа. Для крупных предметов достаточно деревянной доски или арматурного прута с зазорами.

Чтобы не пришлось сверлить много отверстий под шурупы, детали соединяют элементами (кронштейнами) системы «кошка». Они состоят из металлических пластин с пазами, в которые вставляются соединяемые трубы. Затем хомуты скрепляются винтами.

Чертеж металлического стеллажа

Процесс изготовления

Для простоты каркас устанавливается на верстаке или большом столе. Хомуты необходимы для крепления фитингов. Сборка производится в следующем порядке:

  1. Из труб нарезают заготовки стоек, поперечин, продольных перекладин по размерам, указанным на чертеже.
  2. Для сборки боковины на стойке намечают места установки поперечин. Их приваривают или закрепляют хомутами.
  3. После установки всех поперечин к ним присоединяют вторую стойку.
  4. Проводят зачистку сварных швов вровень с основным металлом.
  5. Используя готовую боковину как шаблон, сверху укладывают детали второй, фиксируя их струбцинами. Затем элементы сваривают. Если сборку выполняют болтовым способом, струбцины не нужны, иначе не получится поставить хомуты.
  6. На уровне поперечин к боковине приваривают продольные перекладины, а к ним вторую.
  7. К нижним торцам стоек приваривают металлические пластины.
  8. Для крепления полок к перекладинам с шагом 30 см приваривают металлические полоски с отверстиями под саморезы. Если каркас сваривают из уголка, закладные пластины не нужны.
  9. Готовую металлическую раму очищают от грязи и ржавчины, обрабатывают антикоррозийным составом, грунтуют, красят.
  10. Вырезанные по размеру деревянные полки обрабатывают антисептиком, покрывают олифой или окрашивают эмалью, после высыхания прикручивают к закладным.

Полезные советы и идеи по компоновке

Функциональность металлической полки повышается, если она собрана следующим образом

  • чтобы увеличить количество полок для хранения банок с заготовками их делают высотой 30 см;
  • чтобы не отвлекаться от работы на поиски необходимого в гаражах и мастерских, верстаки встраивают в систему хранения;
  • металлический стеллаж на колесиках со стендом для инструментов, удобно выкатывать для ремонта на улице;
  • для увеличения полезной площади теплицы устанавливают стеллажи, на полки которых ставят ящики с почвой;
  • место для колес и громоздких предметов можно оставить под нижней полкой, подняв ее на 60 — 70 см от пола;
  • если на одной из полок сделать выдвижной ящик с ячейками для метизов, они всегда будут под рукой.

Пример компоновки стеллажа 1Пример компоновки стеллажа 2
