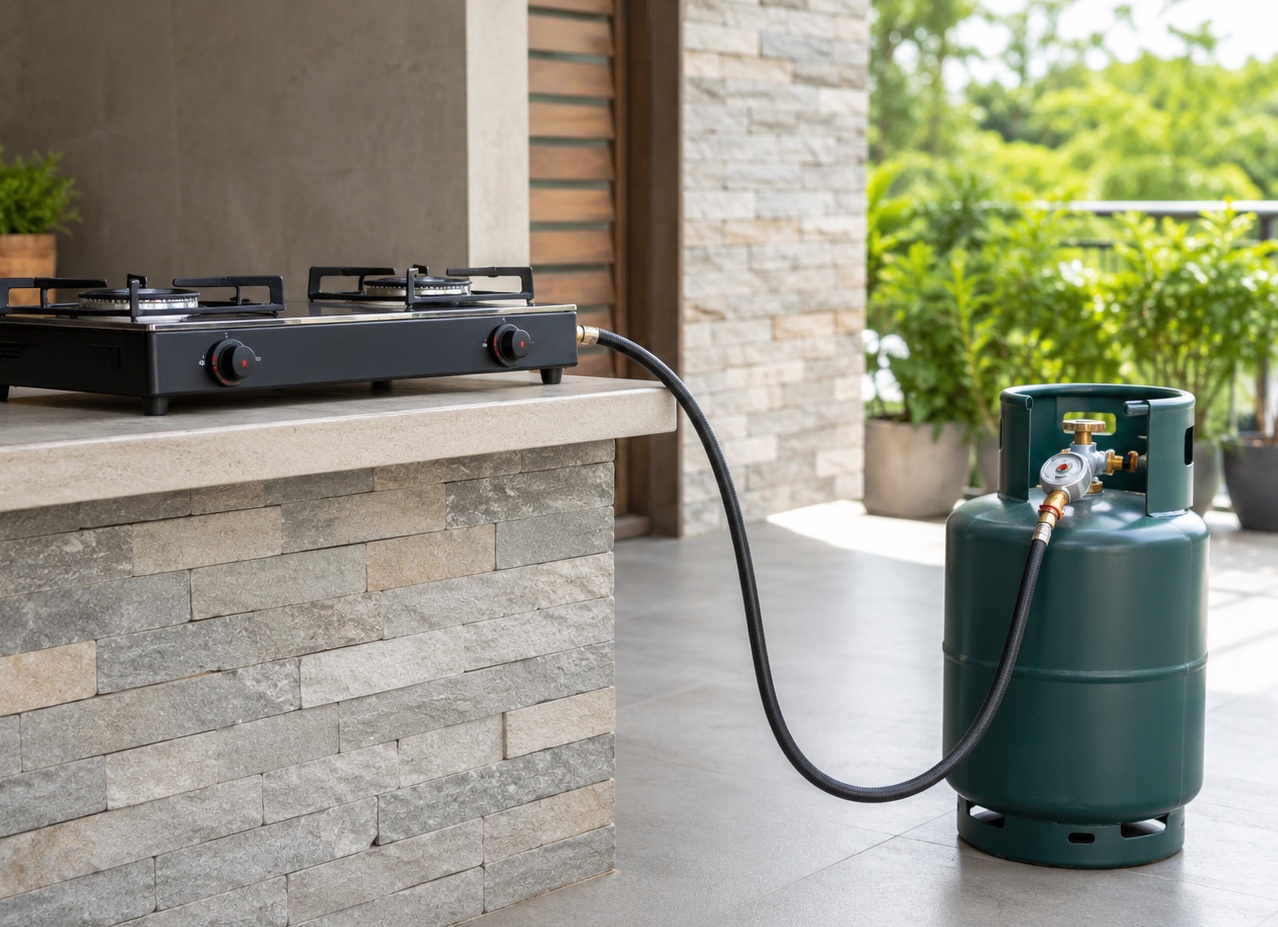

Как выбрать редуктор на газовый баллон. Как регулировать редуктор на газовом баллоне.

Редуктор давления пропана BPO 5-3 используется для снижения, стабилизации и регулирования уровня давления бытового газа, подаваемого из стандартных баллонов потребителям, таким как сварочные и режущие горелки, обогреватели и многие другие типы потребителей.

Как выбрать редуктор на газовый баллон?

редуктор

Зачем мне нужен редуктор давления для газового баллона? Самый простой способ ответить на этот вопрос — сравнить редуктор давления газового баллона с регулятором напряжения. Для добросовестного домовладельца использование электрического регулятора напряжения уже давно стало нормой. Регулятор давления газа служит той же цели — стабилизировать давление в газовом баллоне, питающем наши бытовые приборы.

Снижение давления газа до рабочих параметров, обеспечивающих стабильную работу приборов, — вот основная задача редуктора давления газа в баллоне. Характеристики входного давления важны для бытовых приборов, источником энергии которых является голубое топливо.

Казалось бы, узнав, зачем нужен редуктор давления баллона для пропана и бутана, статью можно завершить, попрощаться с читателями и сдать работу в печать. Но не все так просто, и оказывается, что редуктор давления газа выполняет свою работу по двум совершенно разным принципам действия и делится на два типа устройства.

Как работает редуктор для баллона:

1 Прямой редуктор

Обычный простой редуктор давления газа состоит из двух камер, причем секции высокого и низкого давления разделены резиновой мембраной. Кроме того, «редуктор давления» оснащен входным и выходным патрубком. Современные устройства сконструированы таким образом, что линия нагнетателя вкручивается непосредственно в редуктор давления. Все чаще можно встретить газовые редукторы давления с третьим штуцером для установки мономера.

После прохождения газа через шланг, а затем через штуцер, газ поступает в камеру. Возникающее давление газа стремится открыть клапан. Сзади клапан толкается закрывающей пружиной, которая возвращает его на специальное седло, обычно называемое «седлом». Возвращаясь на свое седло, клапан предотвращает неконтролируемый отток газа под высоким давлением из баллона.

Мембрана

Второй силой, действующей внутри редуктора давления, является упругая мембрана, которая делит устройство на секцию высокого и низкого давления. Мембрана действует как «помощник» высокого давления и стремится поднять клапан со своего седла и открыть проход. Таким образом, мембрана находится между двумя противоположными силами. С одной стороны ее толкает вниз пружина сжатия (не путать с возвратной пружиной клапана), которая стремится открыть клапан, а с другой стороны ее толкает вниз газ, который уже попал в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы давления на клапан. Мы советуем вам приобрести редуктор давления газа с седлом для манометра, чтобы облегчить регулировку давления пружины до желаемого давления на выходе.

Когда газ поступает от редуктора давления к потребителю, давление в рабочей камере падает, что позволяет нажимной пружине расслабиться. Она начинает выталкивать клапан из своего седла, позволяя прибору снова наполниться газом. Аналогично, давление повышается и давит на мембрану, заставляя пружину сжатия уменьшаться в размерах. Клапан возвращается в свое седло, сужая зазор и уменьшая наполнение редуктора газом. Этот процесс повторяется до тех пор, пока давление не достигнет заданного значения.

Следует признать, что редукторы для газовых баллонов прямого типа не пользуются большим спросом из-за своей сложной конструкции, гораздо большее распространение получили редукторы обратного типа, которые, кстати, считаются устройствами с высоким уровнем безопасности.

2 Обратный редуктор

Принцип работы устройства обратен описанному выше. Сжиженное голубое топливо вводится в камеру, где создается высокое давление. Баллонный газ скапливается и препятствует открытию клапана. Чтобы пустить газ в прибор, поверните регулятор в направлении правой резьбы.

  Куда жаловаться на газовую службу: правила составления и подачи жалобы на ГорГаз. Куда жаловаться на газовую службу.

На обратной стороне ручки регулятора находится длинный винт, который давит на пружину сжатия. Она сжимает резиновую мембрану и изгибает ее вверх. Таким образом, передаточный диск оказывает давление на возвратную пружину через поршневой шток. Клапан перемещается и начинает открываться, увеличивая зазор. Голубое топливо поступает в зазор и заполняет рабочую камеру под низким давлением.

В плите, газовой трубке и баллоне начинает создаваться давление. Под действием давления сплющивается мембрана, которая поддерживается постоянно сжатой пружиной. В результате механического взаимодействия передаточный диск опускается и освобождает возвратную пружину, которая стремится втянуть клапан обратно в свое седло. Закрытие зазора естественным образом ограничивает поток газа из баллона в рабочую камеру. Затем, когда давление в магистрали нагнетателя снижается, начинается обратный процесс.

Конкретика

Как уже упоминалось, существуют редукторы давления для бытового и промышленного использования. Существуют также модели общего назначения.

Бытовые модели могут быть нерегулируемыми.

Как выбрать редуктор на газовый баллон. Как регулировать редуктор на газовом баллоне. 2

Это простые модели. Они используются в домашних хозяйствах и на открытом воздухе. Изделия RDSG устанавливаются вместе с бытовыми газовыми баллонами. Они отличаются очень простой конструкцией. Это означает, что газ можно использовать только в бытовых приборах для приготовления пищи. Эти изделия стоят совсем недорого и очень надежны. Существует также модель «лягушка» — RDSG-1. Их можно использовать только в газовых баллонах емкостью от 12 до 50 литров.

Категория универсальных регулируемых редукторов более сложна по конструкции и имеет больше функций. Они идеально подходят для бытового использования и для применения в домашних лабораториях. Изделия присоединяются к баллонам с помощью резьбового соединения и надежно закрепляются.

Как выбрать редуктор на газовый баллон. Как регулировать редуктор на газовом баллоне. 3

Они оснащены манометром и регулировочным винтом для установки рабочего давления в диапазоне 0 — 0,3 МПа. Их наибольшая производительность составляет 5 м3 /ч.

Категория профессиональных моделей изготовлена из лучших износостойких материалов. Они имеют самое высокое качество сборки и регулировки: 0,4 — 1,6 МПа.

Как выбрать редуктор на газовый баллон. Как регулировать редуктор на газовом баллоне. 4

Некоторые модели оснащены двумя манометрами. Они показывают давление на входе и рабочее давление.

Часто многие туристы и походники задают себе такие вопросы, как: Нужен ли мне редуктор давления для газовой горелки? А нужен ли мне редуктор давления для газовой плиты в моей хижине? Стабильная и безопасная работа газового прибора при любых условиях всегда важна. Даже если острой необходимости в редукторе давления нет, убедиться в этом не помешает. Осталось решить, какой редуктор давления нужен для вашей газовой плиты.

Поскольку плита и конфорка работают на пропане, вам понадобится пропановый редуктор. Выбирая эти изделия, изучите их и сравните их характеристики. Наиболее важными из них являются:

  1. Назначение прибора.
  2. Высшее входное давление.
  3. Функциональное давление.
  4. Высший расход газа.
  5. Метод присоединения.
  6. Планируемый эксплуатационный срок.
  7. Стоимость.

Например, если вы хотите подключать портативную настольную плиту только по выходным, а расход газа по вашим расчетам составляет 5 литров в месяц, то вам нужен баллон на 5 литров и редуктор «Балтика РДСГ-2».

Как выбрать редуктор на газовый баллон. Как регулировать редуктор на газовом баллоне. 5

Статическая плита с духовкой должна иметь объем 27 или 50 литров. Подходящим редуктором давления является Frog RDSG-2.

В связи с этим часто возникают вопросы — для чего нужен газовый редуктор Frog? Почему он так называется? Каково его назначение?

Как выбрать редуктор на газовый баллон. Как регулировать редуктор на газовом баллоне. 6

Зачем нужен редуктор давления газа Frog? Как и все другие редукторы давления газа, он выполняет такие функции, как стабилизация давления, безопасность и т.д.

Почему именно «лягушка»? Устройство простое. Газ проходит через соединение. Клапан открывается и прижимается к седлу пружиной. Газ, находящийся под высоким давлением, не попадает в камеру. Мембрана выталкивает клапан из седла. Давление плавно снижается до рабочих значений прибора, в котором установлен редуктор давления.

  Обнулился газовый счетчик что делать. Обнулился газовый счетчик что делать.

Пружина растягивается. Клапан выходит из седла и не препятствует потоку газа. Когда давление повышается, пружина снова толкает клапан, и газ не идет. Этот принцип напоминает прыгающую лягушку. И форма устройства также напоминает лягушку.

Применение устройств

Применение редукторов давления определяется их способностью снижать и стабилизировать давление газа и используется в быту и сельском хозяйстве, а также в медицине и промышленности.

редуктор для газового баллона с регулятором давления

Он необходим в таких ситуациях:

  • редуктор с регулятором для бытового газового баллона – применяется в бытовых автономных газоснабжающих системах и в баллонах, подающих газ на варочные поверхности;
  • в автомобильном газовом оборудовании – перед подачей сжиженного газа в двигатель;
  • на магистральных трубопроводах – для отвода природного газа в населенные пункты, где давление существенно ниже;
  • на подаче в сварочное, слесарное и отопительное оборудование;
  • для обеспечения медицинской помощи;
  • при проведении строительных работ – пропановые газовые редукторы для баллонов с регулятором применяются при настилах битумных и кровельных материалов.

Особенности подсоединения редуктора

При подключении редуктора давления шланг надевается на фитинг и закрепляется хомутом. Редуктор давления накручивается на баллон с помощью шестигранной накидной гайки. Для герметизации соединения используется резиновое уплотнение.

При замене редуктора необходимо заменить и уплотнение. Регулярно проверяйте герметичность и при необходимости заменяйте уплотнение. Резина со временем расширяется, и герметичность уменьшается. Проверяйте герметичность с помощью мыльного раствора. При нанесении раствора на соединение не должно образовываться пузырьков. Если пузырьки образуются, герметичность ухудшилась.

Меры предосторожности

Перед использованием регулятора давления газа RDSG 1-1.2 ознакомьтесь с инструкциями по технике безопасности.

1) Перед установкой отключите подачу газа. 2) После установки проверьте соединения на наличие утечек. Если обнаружена утечка, проверьте целостность фланца; если фланец поврежден, замените его или устраните другую причину утечки. 3) Если регулятор сломался, он должен быть заменен или отремонтирован специалистами газовой службы. 4) Затяните гайку, удерживающую регулятор на фитинге. 5) После использования газа перекройте подачу газа с помощью вентиля. 6) Защищайте регулятор от прямых солнечных лучей и атмосферных осадков. 7) При обнаружении утечки газа: — закройте вентили подачи газа, — не включайте электроприборы, — сообщите об утечке в газовую службу, — проветрите помещение, — не зажигайте огонь.

Технические характеристики

  1. Предназначение – для углеводородных газов по ГОСТ 20448-90.
  2. Давление газа при входе в редуктор от 0,7 до 1,6 МПа.
  3. Расход газа 1,2 м3/час.
  4. Выходное давление от 2 до 3,6 МПа.
  5. Допустимая температура, при которой редуктор работает стабильно -30 до +45 С.
  6. Срок службы 6 лет или 7000 циклов.
  7. Масса редуктора – 310 г.

В комплект поставки входят:

  1. Регулятор газового давления РСДГ 1-1,2 – 1 шт.
  2. Резиновая прокладка – 1 шт.
  3. Паспорт с гарантийным талоном – 1 шт.

Гарантийные обязательства

  1. Производитель обязан гарантировать соответствие ГОСТ 21805-94. При соблюдении правил хранений и транспортировки.
  2. Гарантийный срок эксплуатации – 36 месяцев. Гарантийный срок хранения – 24 мес.
  3. После окончания гарантийного срока редуктор проверяется газовой службой. Если редуктор не проходит своевременную проверку, производитель снимает с себя ответственность.
  4. Нельзя нарушать целостность пломбы. Нарушив целостность пломбы, производитель вправе не принимать претензии по работе редуктора.
  Куда сдать старую газовую плиту. Как утилизировать газовую плиту.

При использовании редуктора RDSG 1-1.2 необходимо соблюдать меры предосторожности и своевременно проводить техническое обслуживание во избежание несчастных случаев.

Газ в баллоне находится в жидком состоянии, переводится в газообразное состояние и через вентиль подается в газовую систему.

Редуктор пропановый рдсг с регулировкой

Давление в баллоне значительно превышает давление, необходимое потребителям. Для его снижения и стабилизации используется простое и полезное устройство — пропановый редуктор или адаптер.

Классификация в зависимости от сферы применения

В зависимости от сферы применения редукторы для газовых баллонов делятся на несколько типов:

  • Бытовые нерегулируемые.
  • Универсальные регулируемые
  • Профессиональные.

Бытовые нерегулируемые

К этому типу относятся самые простые редукторы, используемые в бытовом и походном газоснабжении. Редукторы РДСГ устанавливаются вместе с бытовыми газовыми баллонами. Они имеют простую конструкцию, позволяющую использовать газ только в бытовых плитах, дешевы и надежны. Редуктор для газовых баллонов или РДСГ-1 используется совместно с баллонами от 12 д о-50 литров.

Редуктор пропановый рдсг с регулировкой

Для пятилитровых газовых баллонов, которые пользуются популярностью у дачников, кемперов и охотников, используется модель РДСГ-2 «Балтика». Редуктор «Балтика» надевается на ниппель газового баллона сверху и крепится к резиновому уплотнению специальным зажимом. Редукторы давления настроены на рабочее давление 0,3 МПа и расход 1,2 м3/час.

Универсальные регулируемые

Редукторы давления этого класса отличаются более сложной конструкцией и более широкими возможностями. Их уже можно использовать для бытового газоснабжения и применения в сфере DIY. Эти регуляторы давления имеют обязательное резьбовое соединение с газовым баллоном и оснащены герметичным запорным устройством.

Редуктор пропановый рдсг с регулировкой

Универсальный регулятор давления пропанового газа с манометром

Они также оснащены манометром и регулировочным винтом для установки рабочего давления от 0 до 0,3 МПа в зависимости от требований подключенного газопотребляющего прибора. Эти приборы также имеют большую производительность, чем бытовые приборы, до 5 м3 /ч.

Профессиональные

Эта категория характеризуется использованием более износостойких материалов и более высоким качеством сборки и регулировки. Диапазон регулировки рабочего давления от 0,4 до 1,6 МПа также больше.

Редуктор пропановый рдсг с регулировкой

Профессиональный регулятор давления с двумя манометрами

Некоторые модели оснащены двумя манометрами — для входного и выходного давления соответственно.

Пушка

В настоящее время многие домовладельцы используют тепловую пушку для обогрева комнат или небольших домов.

Он также может быть подключен к баллону. И здесь возникает вопрос: зачем нужен газовый редуктор для тепловой пушки?

Как выбрать редуктор на газовый баллон. Как регулировать редуктор на газовом баллоне. 7

Дело в том, что перепады давления, особенно пики повышенного давления, крайне опасны для такого устройства. Это может быстро привести к взрыву. И здесь необходимо стабилизировать потоки газа и его давление. Это гораздо выше, чем при использовании горелки.

Монтаж пистолета в баллон не сложен. Он подключается с помощью газовой магистрали. Его минимальная длина составляет 3 метра. Давление в редукторе давления — оптимальное, обычно 1,5 МПа.

Баллон и пистолет соединяются с помощью этого шланга и соединительных гаек. Под ним устанавливается паронитовое уплотнение. Положение баллона — только вертикальное. Открыть клапан можно только после установки.

ГБО

Как выбрать редуктор на газовый баллон. Как регулировать редуктор на газовом баллоне. 8

Зачем нужен редуктор ГТБ и какие существуют типы? Это специальное устройство, которое преобразует сжиженную смесь под высоким давлением в паровую смесь. И эту смесь можно безопасно подавать в двигатель.

На рынке представлены поколения с 1 по 4 этого редуктора давления. Каждое из них имеет свои особенности. От его настройки и работы зависит стабильная и бесперебойная работа автомобиля. Это также является ответом на вопрос: зачем нужен газовый редуктор в автомобиле?
