Информация о болтовых соединениях должна быть предоставлена производителем в сопроводительной документации. Эти документы доступны не всем пользователям. Рассмотрите варианты определения размеров.
Номинальные размеры
Перед началом сборочных работ на болтовых соединениях мастеру полезно заранее знать, какой гаечный ключ подходит к гайке определенного размера. Внешние размеры гаек и головок болтов одинаковы — это обусловлено регламентом ГОСТа, разработанным еще в советское время.
Размер ключа для гаек M1/1.2/1.4/1.6 составляет 3,2 мм. Здесь значение М — это зазор для болта или шпильки, соответствующий его диаметру. Например, для M2 подходит гаечный ключ 4 мм. Другие значения резьбовых ключей приведены ниже:
- М2.5 – ключ на 5;
- М3 – 5,5;
- М4 – 7;
- М5 – 8;
- М6 – 10;
- М7 – 11;
- М8 – 12 или 13.
Здесь и далее — для некоторых размеров гаек могут быть указаны заниженные, номинальные и максимальные диаметры гнезд (труб).
- М10 – 14, 16 или 17;
- М12 – от 17 до 22 мм;
- М14 – 18… 24 мм;
- М16 – 21… 27 мм;
- М18 – ключ на 24… 30.
Как показано, общее правило заключается в том, что допуск зазора гаечного ключа не превышает диапазона 6 мм.
Для изделия М20 он составляет 27…34 мм. Исключения: Допуск составляет 7 мм. Кроме того, номинальное значение и допуск формулируются следующим образом:
М27, с другой стороны, имеет допуск 36-46 мм в ключе. Чем больше сила, действующая на гайку из-за большего диаметра внутренней резьбы (и внешней резьбы болта), тем толще она должна быть. Поэтому запас усилия, прочность гаек, также несколько возрастает с увеличением числа «М». Так, гайка М30 уже требует расстояния между ключами 41-50 мм. Остальные размеры развиваются следующим образом:
- М33 – 46… 55;
- М36 – 50… 60;
- М39 – 55… 65;
- М42 – 60… 70;
- М45 – 65… 75;
- М48 – 75… 80, минимальное значение отсутствует.
Начиная с гаек М52, уже нет никаких допусков, а указывается только допустимый зазор между клиньями, как это и указано в таблице значений.
Для M56 он составляет 85 мм в ключе. Следующие значения даны в сантиметрах:
- М60 – 9 см;
- М64 – 9,5 см;
- М68 – 10 см;
- М72 – 10,5 см;
- М76 – 11 см;
- М80 – 11,5 см;
- М85 – 12 см;
- М90 – 13 см;
- М95 – 13,5 см;
- М100 – 14,5 см;
- М105 – 15 см;
- М110 – 15,5 см;
- М115 – 16,5 см;
- М120 – 17 см;
- М125 – 18 см;
- М130 – 18,5 см;
- М140 – 20 см;
- наконец, М-150 потребует инструмент с зазором на 21 см.
Изделия шире, чем M52, используются для монтажа мостов, вышек мобильной связи и телевидения, башенных кранов и т.д. Гайка DIN-934 используется при монтаже машин, электроизмерительных приборов, сборных металлических конструкций в домостроении и строительстве. Классы прочности — 6, 8, 10 и 12. Наиболее распространенные — М6, М10, М12 и М24, но диаметры болтов и винтов варьируются от М3 до М72. Изделия покрыты слоем цинка или меди. Цинковое покрытие наносится методом горячего цинкования или анодирования.
Рост матери не принимается во внимание: Это не так важно. Однако если длинной гайки нет, можно сварить две гайки меньшего размера, вкрутив их в болт. Помимо гаек, существуют также трубные гайки — для труб диаметром от 1/8″ до 2″. Самая маленькая требует гаечного ключа на 18 мм, самая большая — на 75 мм. Гайки DIN — зарубежная маркировка, альтернатива советским и российским обозначениям ГОСТ.
Вес гаек
Вес 1 штуки — по ГОСТ 5927-1970:
- для М2.5 – 0,272 г,
- М3 – 0,377 г,
- М3.5 – 0,497 г,
- М4 – 0,8 г,
- М5 – 1,44 г,
- М6 – 2,573 г.
Оцинковка не приводит к заметному изменению веса. Для изделий особой прочности вес (по ГОСТ 22354-77) измеряется со следующими значениями:
- М16 – 50 г,
- М18 – 66 г,
- М20 – 80 г,
- М22 – 108 г,
- М24 – 171 г,
- М27 – 224 г.
Высокопрочная сталь утяжеляет изделие минимально по сравнению с обычной черной сталью. Чтобы определить количество гаек на килограмм, разделите массу 1000 г на массу одной единицы данного крепежа в граммах из таблицы значений. Например, изделий М16 в килограмме 20 штук, а масса 1000 таких изделий составляет 50 кг. В тонне таких гаек содержится 20 000 штук.
Что такое гайка: виды и типы
Основные виды гаек определяются следующим образом:
- Шестигранная. Это наиболее распространённый тип крепежа. Достоинства – надежное соединение, разнообразие типоразмеров, широкий спектр применения. Отличительная особенность шестигранной гайки – наличие фаски. Фиксация выполняется при помощи шестигранного ключа.
- Корончатая. Это шестигранная гайка с прорезями на верхней части. По своей форме напоминает корону. Производится в низком и обычном вариантах. Обеспечивает соединение элементов на особенно ответственных участках.
- Гайка-барашек. Имеет своеобразные «ушки», похожие на рожки барана. Может устанавливаться при помощи рук без использования специнструментов.
- Шлицевая. По бокам гайки имеются специальные пазы для ключа. Такие пазы облегчают процесс установки крепежа. Обычно шлицевые гайки применяются в машиностроении и приборостроении.
- Квадратная. Это гайка с нестандартной формой головки, надежно удерживающая крепёж. Устанавливается в паз квадратной формы и остаётся неподвижной. Хорошо сопротивляется натяжению и ослаблению. Применяется для создания соединений повышенной прочности.
- С фланцем. Такая гайка с одной стороны имеет шестигранную форму, с другой – круглую полоску с отверстием (фланец). Позволяет снизить давление на поверхность.
- Рым-гайка. Имеет специальное кольцо для захвата элементов деталей. Используется в судостроении, строительстве, медицине, пищевой промышленности.
- Колпачковая. Снабжается колпачком сферического вида. Применяется в машиностроении, строительстве и в качестве декора. Колпачок может закрывать заусенцы и острые предметы.
- Самоконтрящаяся. Гайки самоконтрящаяся обеспечивает надёжное закручивания и подходят для многократной эксплуатации. Может закручиваться как стандартными ключами, так и гайковертами. Принцип действия основан на методе стопорения. Самоконтрящиеся гайки создают надежное соединение при значительной вибрации.
- Потайная. Метрическая часть располагается внутри рабочего материала. Крепёж характеризуется повышенной прочностью. Используется в мебельном производстве и при креплении листовых материалов.
- Антивандальная (отрывная). Изделие имеет гладкую поверхность, что обеспечивает надежную защиту от срыва. Используется в рекламе, дверных и сейфовых замках.
- Накидная. Это шестигранная гайка, используемая для муфтового стыка труб. Сфера применения – сантехника и системы вентиляции.
Материал изготовления
Для промышленного производства орехов используются следующие материалы:
- Сталь. Может быть нержавеющей, углеродистой и легированной. К достоинствам стального гаечного крепежа относятся высокая прочность, устойчивость к коррозии, жаропрочность, а также хорошая свариваемость.
- Латунь. Характеризуется высокой прочностью, антикоррозийными свойствами, влагостойкостью, стойкостью к агрессивным средам. Латунные сплавы могут содержать добавки железа, олова, никеля.
- Пластик. Пластиковый крепёж обладает меньшей прочностью по сравнению с металлическим. Он применяется для монтажа конструкций, не подвергающихся значительному давлению и повышенным нагрузкам.
- Медь. Редко используется при производстве гаек. Медный крепёж отличается высокой пластичностью и устойчивостью к коррозии, но имеет ограниченную прочность. Применяется при создании декоративного крепежа.

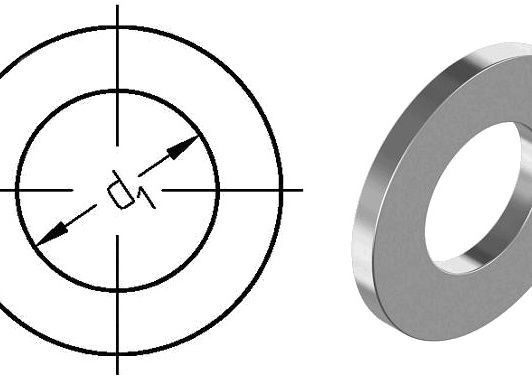

Как определить размер гайки
Чтобы измерить размеры гайки или болта, необходимо изучить маркировку на поверхности предмета. Если маркировка отсутствует, можно обратиться к специалистам или измерить гайку или болт самостоятельно.
При измерении необходимо учитывать размеры, шаг резьбы и диаметр изделия. Для измерения головки можно использовать толщиномер. Результаты измерения необходимо перенести на миллиметровую ленту.
Для измерения длины используется линейка. Измеряется расстояние от нижней части головки до фаски. Диаметр крепежа измеряется с помощью микрометра и линейки. Использование циферблатного калибра обеспечивает высокую точность измерения.
Шаг резьбы измеряется толщиномером. Для больших деталей измерьте расстояние между отдельными витками. Для мелких деталей сделайте 10 витков, измерьте расстояние и разделите полученный результат на 10.
Размеры и масса
Размеры крепежа указаны на маркировке и соответствуют национальным стандартам. Гайки маркируются буквой «М» для метрической резьбы и цифрой для внутреннего диаметра в миллиметрах. Наиболее распространенные шестигранные гайки имеют следующие размеры:
М8 — бытовое применение, машиностроение, инструменты,
M10 — строительство, машиностроение, ограждения, крепление листового металла,
M12 — строительство перил и барьеров, дорожное строительство, прокладка труб,
M16 — строительство мостов, стадионов, супермаркетов,
M20 — станкостроение, нефтяная и газовая промышленность, тяжелое машиностроение.
Вес гаек зависит от материала, размеров и защитного слоя. Высокопрочные гайки имеют больший вес. Например, обычная стальная гайка М6 весит 0,002573 кг, а вес высокопрочной гайки М16 составляет 0,05 кг.
Гайки широко используются в быту, машиностроении, строительстве и других областях. Они характеризуются высокой прочностью, долговечностью и широким спектром применения. Купить гайки высокого качества вы можете в компании «Первый Жетож».
Гайка литая.
Кассетная гайка — это специальная гайка, используемая для крепления кассетных колес на автомобильных колесах. Если шайба ослаблена, она будет подвержена циклическим вибрациям, и гайки ослабнут. При затягивании контргайки обратите внимание на конечную длину гайки на ступице. Если она составляет менее 6 мм, для вашей безопасности следует заменить болты или сами колеса. Длинные гайки подходят для легкосплавных дисков. Перед установкой проверьте резьбу и характеристики гайки на соответствие легкосплавному диску. Литые стальные гайки бывают двух типов: с круглой частью рукоятки и с конической частью рукоятки. Существуют недорогие модели из голого металла и более дорогие модели из стали.
Размеры гаек.
Размеры гаек представляют собой расстояние между параллельными поверхностями и зависят от требований к конкретному типу разъемного соединения. Диаметр и шаг резьбы — основные параметры гайки. Диаметр резьбы обозначается буквой d, шаг — буквой Р. Размеры регламентируются ГОСТом (ГОСТом на гайки), также существуют нерекомендуемые размеры для гаек с диаметром резьбы менее 2 мм. Они могут быть длинными и короткими. Типичной и наиболее распространенной гайкой является шестигранная гайка с диаметром резьбы от 1,6 до 48 мм. Для крепления необходим гаечный ключ.
Если потребителям этого вида крепежа необходимо купить гайку, им следует сначала ознакомиться с тем, что имеется в наличии у надежных и известных поставщиков.
Таблица размеров и веса шестигранных гаек ГОСТ 5927-70 от М1 до М10.
Допустимые изменения в изготовлении
Стандарты предполагают изготовление металлических деталей с некоторыми отклонениями от основных параметров. Так, гайка М12 ГОСТ 5915-70 может быть изготовлена с шириной по плоскостям 19 мм вместо 18 мм, а М16 ГОСТ той же серии — только по первоначально утвержденным стандартам. Все допустимые отклонения:
| Номинальный диаметр резьбового отверстия, мм | Размер «под ключ», мм | Диаметр описанной окружности, не менее, мм | Внешний диаметр, не менее, мм | Примерная масса 1000 штук изделий, кг |
| 10 | 17 | 18,7 | 15,5 | 12,06 |
| 12 | 19 | 20,9 | 17,2 | 18,4 |
| 14 | 22 | 23,9 | 20,1 | 28,91 |
| 22 | 32 | 35,0 | 29,5 | 85,67 |
Эти изменения были внесены в стандарты в 1991 году.
Аналоги метизов ГОСТ 5915-70
Стандарт ГОСТ 5915-70 очень близок к характеристикам металлических предметов. К ним относятся шестигранные гайки:
- ГОСТ 5927-70 – другого класса точности (A);
- ГОСТ 15526-70 – класс точности C, диаметр резьбового отверстия начинается с 5 мм;
- DIN 555 – диаметр резьбы 5–64 мм;
- DIN 934 – наиболее популярный аналог, отличается только высотой, примерно на 1 мм ниже ГОСТ 5915-70;
- ISO 4032, 4033, 8673, 8674 – также отличаются классами точности и диаметром резьбы.
О применении инструмента
Головку необходимо измерить толщиномером. Это дает более точное измерение длины зазора между двумя поверхностями плоского утюга. Запишите результаты измерения на миллиметровую ленту.
При измерении проверьте длину крепежа. Измерения можно проводить с помощью стандартной линейки. Головка должна быть измерена с длиной материала от дна до фаски.
Расчёт размера ключа для болта с внутренними шестигранниками
Помимо винтов с шестигранной головкой, в машиностроении и производстве бытовой техники в больших количествах используются винты с цилиндрической надежной головкой. Они затягиваются с помощью отвертки с шестигранной головкой. Конструкция винтов соответствует DIN 912 и ГОСТ 11738 — 84.
Таблица размеров болтов и винтов с шестигранной головкой
