Существуют специализированные СНиПы, которые регулируют требования, касающиеся вентиляции. Основная цель системы управления — это гарантировать безопасное распределение воздуха и обеспечить его энергетическую эффективность. Цепи управления отвечают за регулирование давления и объема воздуха.

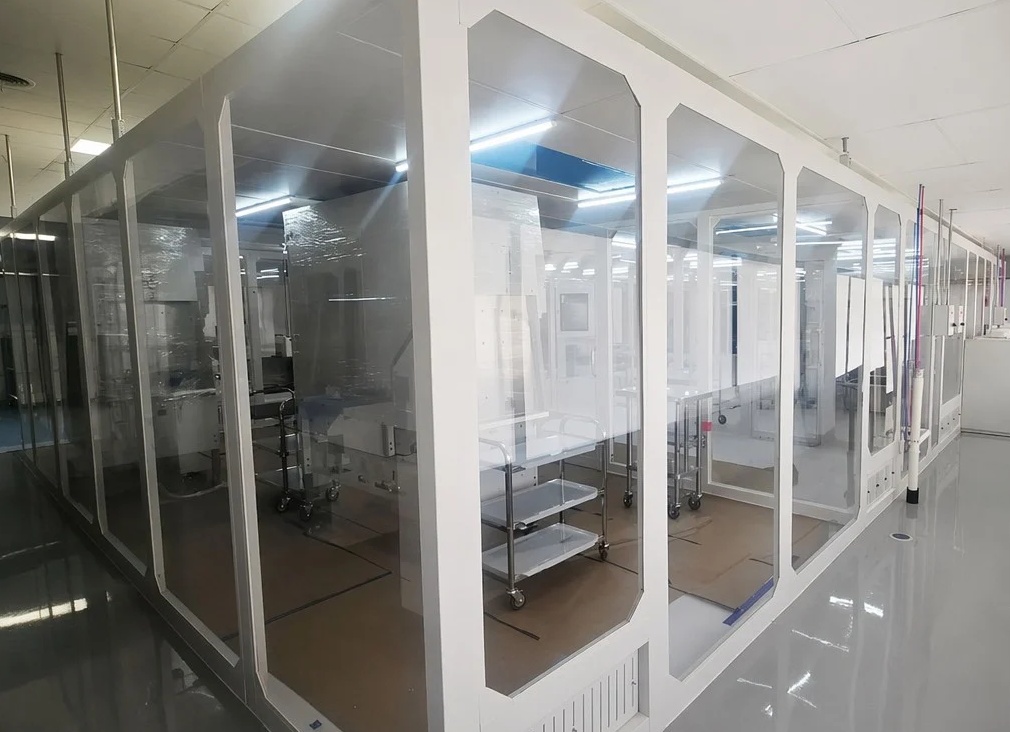

Вентиляция чистых помещений
Некоторые типы помещений предъявляют особые требования к системе вентиляции. К таким помещениям относятся чистые помещения, которые могут включать в себя различные производства, микробиологические и фармацевтические учреждения, а также здания, связанные с медицинскими услугами, такие как поликлиники и больницы. Для этих помещений существуют строгие требования: количество бактерий и аэрозольных частиц в воздухе должно оставаться на контролируемом уровне.
Для создания и поддержания нужных характеристик воздуха в таких помещениях используется принудительная вентиляция, которая формирует избыточное давление и создает необходимые потоки воздушных масс.
Данная система требует установки специального технологического оборудования, которое контролирует постоянную смену воздуха и изменяет его характеристики, включая охлаждение и нагрев. Это требует значительных затрат энергии, что ставит перед нами задачу оптимизации расхода электрической энергии. Для достижения этой цели устанавливаются разнообразные устройства, включая регуляторы переменного расхода и другое вспомогательное оборудование.
В данной статье мы более подробно рассмотрим вентиляцию чистых помещений и методы обеспечения воздухообмена в них.
Определение понятия чистых помещений
К чистым помещениям можно отнести следующие типы:
- Фармацевтические и биотехнологические предприятия;
- Помещения медицинского назначения, включая операционные;
- Помещения, где требуется строгое соблюдение стерильных условий;
- Лаборатории и исследовательские учреждения, в которых проводятся различные эксперименты;
- Переговорные комнаты;
- Производственные предприятия с высокими технологическими процессами, например, в области производства полупроводников и оптики, а также в микробиологии и нанотехнологиях.
Существует несколько методов, с помощью которых можно обеспечить необходимую вентиляцию чистых помещений. Различают несколько видов потоков: вытесняющие, низкотурбулентные ламинарные, смешанные и турбулентные. Каждый из этих методов имеет свои уникальные особенности, преимущества и недостатки.
Что такое чистые помещения
Состав воздуха, который человек вдыхает, особенно в закрытых помещениях, не является идеальным: в нем содержится множество загрязняющих веществ. Степень загрязнения воздуха зависит от различных факторов, в том числе от близости к промышленным объектам и загруженным автодорогам.
Однако в определенных помещениях эта ситуация является недопустимой, поскольку специфика их работы требует предельной чистоты воздуха, который в них циркулирует. Чистые помещения — это такие участки, где уровень взвешенных пылевых частиц, микроорганизмов и химических веществ не должен превышать заранее определенные границы, чтобы обеспечить выполнение специфических видов деятельности.
Эти специализированные помещения должны быть оборудованы следующими элементами:
- Антистатическим полом;
- Передаточными окнами;
- Переходными шлюзами;
- Стеновыми панелями, имеющими глухую структуру;
- Потолками с интегрированным освещением.
Система очистки воздуха с использованием принципа приточно-вытяжной вентиляции представляет собой ключевой элемент для таких помещений.
Чтобы достичь необходимых параметров воздуха в чистых помещениях, вентиляционные системы создают поток, формируя избыточное давление, которое должно быть на 20% выше, чем вытяжное. В случае наличия окон в чистом помещении, избыточное давление должно быть на 30% выше. Это подтверждает высокую эффективность данных систем в обеспечении необходимых условий.
Чистые помещения требуются в таких сферах как фармацевтическое производство, медицина, создание и выпуск электронных устройств, а также приготовление пищи.
Классификация комнат особого назначения
Степень загрязненности воздушной массы, поступающей в помещение, определяется по количеству пыли и микроорганизмов. Эта величина измеряется в миллиграммах на кубический метр, и параметры воздуха контролируются с помощью специализированного оборудования.
Требования к стерильности в чистых помещениях четко установлены и зависят от их предназначения. Ниже приведены классы чистоты и виды деятельности, которые можно выполнять в соответствующих помещениях:
- Класс 1: используется для производства интегральных микросхем;
- Класс 10: применяется в производстве интегральных микросхем с расстоянием между проводниками не более 2 мкм;
- Класс 100: используется для создания стерильных инъекций в фармацевтике и в операционных при трансплантациях;
- Класс 1000: применяется для производства высокоточных оптических изделий и прецизионных гироскопов;
- Класс 10000: используется для изготовления пластиковых изделий и сборки гидравлических и пневматических систем;
- Класс 100000: применяется для сборки электронных компонентов и создания оптического оборудования.
Противодымная вентиляция с Леутин Инжиниринг
Существуют скидки до 15% на материалы и оборудование при заказе под ключ.
Бесплатный расчет стоимости проекта вентиляции склада.
| Тип | Минимальная цена проекта, руб. | Минимальная цена исполнительной схемы, руб. |
| Операционные (чистые комнаты) | 40 000 | 20 000 |
| Стоматологические клиники | 30 000 | 15 000 |
Классификация
Существуют строгие требования к степени стерильности в чистых помещениях. Классы чистоты определяют максимально допустимое количество частиц определенного размера в единице объема воздуха. Рассмотрим общую классификацию:
Класс 1: используется в высокоточных промышленных процессах, таких как производство полупроводников и микросхем.
Класс 10: применяется в чувствительных процессах, в том числе в микроэлектронике.
Класс 100: используется в фармацевтическом производстве и при сборке медицинских устройств.
Класс 1000: подходит для изготовления пластиковых изделий и в пищевой промышленности.
Класс 10000: предназначается для упаковочных материалов и сборки электронных компонентов.
Класс 100000: имеет самый высокий предел допустимых частиц среди упомянутых классов и используется в менее требовательных процессах, таких как сборка и производственные операции, где требования к чистоте менее строгие.
Требуемые условия вентиляции
Чтобы обеспечить воздухообмен в чистых помещениях, измеряется скорость перемещения воздушных потоков в м/с. В особенно стерильных комнатах фармацевтической сферы установлено точное значение требуемой скорости — 0,46 м/с ± 0,1 м/с, согласно стандартам FDA (США).
В других чистых помещениях предельные нормы скорости воздушных масс колеблются от 0,35 до 0,52 м/с ± 20%.
На циркуляцию воздуха также существенно влияют окна:
- в герметичных помещениях без окон количество притока воздуха должно превышать вытяжку на 20%;
- если помещения имеют окна, производительность воздухообмена должна превышать вытяжку на 30%.
Лишь такая система вентиляции чистых зон сможет предотвратить попадание загрязнений и обеспечить должный оборот воздушных масс.
Схема циркуляции воздуха в операционной комнате соответствует общепринятым нормам и стандартам. Она включает диффузор, воздуховоды, панель отопления и одноканальное устройство переменного объема.
При проектировании уделяется особое внимание технологиям подачи воздушных потоков в помещениях специального назначения. Например, циркуляция воздуха в чистых помещениях классов чистоты от 1 до 6 осуществляется с помощью воздухораспределительного оборудования, которое обеспечивает поток направления сверху вниз, создавая однородные и струйные потоки воздуха с низкой скоростью от 0,2 до 0,45 м/с.
В помещениях более низкого класса чистоты допускается создание неоднородного потока с помощью нескольких потолочных диффузоров.
Способы очистки воздуха
Существует два основных типа чистых помещений, которые различаются по методике очистки воздушных масс:
- комнаты с турбулентной вентиляцией;
- помещения с ламинарным потоком, который ориентирован в одном направлении.
Ламинарные помещения обеспечивают наиболее высокую степень чистоты, так как направленный поток воздуха более эффективно выводит загрязненный воздух.
В системах с турбулентной вентиляцией очищенные воздухопотоки подаются через потолочные распределители. Чистый воздух, поступающий в помещение, смешивается с уже находящимися в нем загрязненными массами, разбавляя их.
Часть вытесненного воздуха выводится наружу через воздухозаборные решетки, расположенные внизу стен. При такой системе вентиляции возможно делать до 20-25 циклов воздухообмена за день.
Чтобы сделать воздух в чистом помещении еще чище, часто используется метод с ламинарным потоком. Ламинарное вентилирование предполагает использование эффективных фильтрующих элементов для подачи воздуха.
Свежепоступающий воздух движется по помещению в одном направлении (сверху вниз), при этом микрочастицы пыли задерживаются и уносятся через специальные отверстия в полу. Обычно данный процесс происходит при скорости воздушного потока до 0,4 м/с.
Особенности проектирования вентиляционных систем
Проектирование и установка системы вентиляции и кондиционирования чистых помещений требует наличия профессионального опыта работы с специализированным оборудованием и знания нормативных требований, которые относятся к таким помещениями.
Существует три основные схемы систематизации воздухообмена:
- параллельное направление воздушных потоков;
- беспорядочное направление — свежий воздух поступает с разных сторон;
- смешанная подача — в больших помещениях потоки направлены как параллельно, так и беспорядочно.
Оптимальный проект вентиляционной системы выбирается в зависимости от размеров помещения и расположения рабочей зоны. Наиболее подходящее решение подразумевает вентиляцию с направленным в одном направлении потоком воздуха.
В стерильных помещениях часто используется система приточно-вытяжной вентиляции. Этим методом под давлением из верхней части помещения подается поток свежего воздуха, который вытесняет загрязнённый воздух вниз к приточному отверстию.
Охлажденный воздух вводится в верхнюю часть через потолочные панели с небольшой скоростью, тем самым создавая циркуляцию и позволяя пыли осаждаться вниз, создавая минимальный уровень дискомфорта.
При этом методе вентиляции не возникают сквозняки, а пыль не поднимается в воздух. Кроме того, подаваемый свежий поток предварительно обрабатывается на нужную влажность и температуру.
Популярные схемы вентиляции
При проектировании системы вентиляции одной из наиболее важных задач является точная организация распределения воздушных потоков.
В настоящее время проектировщики используют ряд известных решений для расположения воздухораспределительных устройств, выбор которых зависит от назначения помещений.
В чистых помещениях необходимо уделить внимание дополнительной защите дверных проемов от проникновения загрязненного воздуха.
Рассмотрим наиболее распространенные и проверенные схемы организации вентиляции в операционных:
- поток воздуха поступает в одном направлении через наклонную решетку вентиляции;
- не однонаправленный воздушный приток создается с помощью потолочных диффузоров;
- воздух поступает в операционную через перфорированную потолочную панель, создавая вертикальный однонаправленный поток;
- воздушная масса подается через распределители в потолке, обеспечивая ламинарный поток, направленный в рабочую зону;
- воздушная смесь подается через кольцевой шланг с не однонаправленным движением.
Вытяжная система вентиляции в операционных выполняется путем установки вытяжных вентиляторов и койко-местных вентиляционных решеток, снабженных обратными клапанами.
Система вентиляции чистых помещений: основные элементы
Для создания гармоничных условий в чистых помещениях устанавливается приточно-вытяжная система с рециркуляцией воздуха. В этом случае воздух не просто подается извне, а проходит многократную очистку и возвращается обратно. Это позволяет минимизировать попадание пыли и поддерживать оптимальный уровень влажности.
Структура системы включает такие ключевые элементы:
- Корпус, в который размещается все оборудование;
- Увлажнитель воздуха, поддерживающий оптимальные параметры;
- Теплообменники, отвечающие за поддержание заданного температурного режима;
- Вентиляторы, обеспечивающие подачу очищенного и охлажденного воздуха в помещение;
- Система фильтров, от которой зависит степень очистки поступающего в помещение воздуха.
К воздушным фильтрам в таких помещениях предъявляются высокие требования. Процесс очистки воздуха проходит три этапа:
- Грубая фильтрация. На этом этапе удаляются механические примеси, включая даже самые мелкие частицы.
- Точная фильтрация. Здесь идет удаление бактерий из воздуха.
- Микрофильтры HEPA и ULPA устанавливаются в воздухораспределителях для достижения особенно высокой степени очистки, в результате чего воздух соответствует необходимым стандартам чистоты.
В процессе проектирования необходимо учитывать баланс давления: перепад должен быть не более 10 Па в закрытом помещении. Если высота потолков превышает 2,7 метра, устанавливается дополнительная локальная вентиляция, чтобы поток чистого воздуха поступал непосредственно к рабочим местам.
