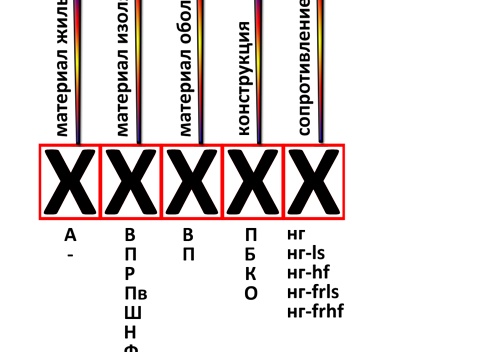

Расшифровка маркировки обозначений кабелей и проводов

Указанные кабели в основном применяются в секторе транспорта, в частности на железнодорожных объектах. Они находят использование при монтажных и реконструкционных работах железнодорожной автоматики и телемеханики, а также для электрических установок, относящихся к ж/д сигнализации, централизации и блокировке.

Разновидности и сферы применения кабелей и проводов

Для людей, не обладающих специальным образованием в области электротехники, различия между кабелем, проводом и шнуром могут показаться незначительными. Однако на самом деле, только в Российской Федерации в соответствии с различными стандартами (ГОСТами) производится более 20 тысяч различных типов кабелей и проводов. К этому числу следует добавить иностранные производственные решения, что делает ассортимент кабельной продукции крайне широким. К счастью, для понимания сути изделий нужно ознакомиться с основными принципами их предназначения и уметь интерпретировать маркировку. В данной статье мы подробнее разберем основные виды проводов, основы жила и изоляционных материалов, а также различные подходы к маркировке кабельной продукции.

Жила в электропроводке

Жила представляет собой металлическую проволоку, которая служит основной сердцевиной всех кабелей и проводов. Именно она отвечает за проводимость электрического тока. Поперечное сечение жилы и количество проволочек, входящих в ее состав, определяют её характеристики. В зависимости от числа проволок, жилы делятся на:

• монолитные — составленные из одной проволоки;
• многопроволочные — состоящие из нескольких проволок, скрученных вместе.

Увеличивая количество проволок в жиле, мы увеличиваем её гибкость, что, в свою очередь, влияет на выбор типа кабеля или провода. Например, для установки проводки в жилых помещениях обычно используются однопроволочные жилы, тогда как для замены шнура в бытовой технике предпочтительнее многопроволочные провода.

Жилы также классифицируются по материалу на алюминиевые и медные. В следующем разделе обсудим положительные и отрицательные стороны обоих видов жил.

Алюминиевые жилы

Положительные характеристики жил из алюминия включают:

• высокую прочность и легкость — алюминиевый провод по массе составляет примерно половину веса медного;
• конкурентоспособную цену.

Согласно Правилам Устройства Электроустановок (ПУЭ), использование алюминиевых проводов сечением менее 16 мм² категорически запрещено.

Недостатки алюминиевых жил следующие:

• потенциал окисления при взаимодействии с воздухом, что может значительно снизить проводимость;
• повторные изгибы в одном и том же месте могут привести к перелому алюминиевого провода;
• высокая теплопроводность, что может привести к быстрому перегреву материала.

Таким образом, хотя алюминиевые жилы и отличаются прочностью и легкостью, они имеют значительные недостатки, которые ограничивают их применение.

Медные жилы

К положительным характеристикам медных жил относятся:

• высокая электропроводность — медь уступает только серебру по этому критерию;
• стабильность к окислению;
• долговечность и высокая прочность.

Однако медные жилы также имеют некоторые недостатки:

Выбор между кабелями из алюминия и меди должен основываться на ваших потребностях и бюджете: кабели с алюминиевыми жилами легки и имеют низкую стоимость, тогда как медные отличаются высокой проводимостью и долговечностью, что встречает их более высокую цену.

Классификация и спецификация кабелей

Существуют основные категории кабелей, которые применяются как в бытовой, так и в промышленной сфере:

• силовые;
• управляющие и связевые;
• контрольные;
• монтажные;
• сигнально-блокировочные.

Множество подвидов этих групп отличаются по маркировкам и материалам. Рассмотрим низкие типы более подробно.

Силовые кабели

Силовые кабели отвечают за передачу электрической энергии на различные расстояния и в разных условиях эксплуатации. Они используются в электроснабжении для передачи электричества от источника (электростанции или подстанции) к конечному потребителю — как промышленным предприятиям, так и жилым и коммерческим зданиям.

В отличие от других типов кабелей, таких как контрольные и управляющие, силовые кабели обеспечивают бесперебойное напряжение на протяжении всего времени работы у потребителей.

Обычно силовые кабели рассчитываются на напряжение от 0,66 до 1 кВ; однако на рынке также можно найти модели на 10–35, 220 и 330 кВ.

Конструкция силового кабеля включает токопроводящие жилы, каждая из которых изолирована, что может составлять от 1 до 5 штук, а также оболочку и защитный покров.

Некоторые из наиболее популярных марок силовых кабелей включают:

• ААБл — имеет проверенную конструкцию, используется в строительстве, промышленности и транспорте;
• ВВГ — применяется для распределения электроснабжения внутри зданий при стационарном монтаже, а также для подключения среднего оборудования на производственных площадках;
• ВБШв — с броней, предназначены для прокладки в грунте;
• КГВВ — по характеристикам аналогичны ВВГ, но более гибкие, что позволяет использовать их для подключения подвижных механизмов;
• КПвПпБП — предназначены для питания электрических двигателей на нефтедобывающих установках, относящихся к специальным кабелям;
• ПвПу — используются в офисах, для контроля электрооборудования, а также в общественных учреждениях, таких как школы и больницы, и допускаются для уличного применения без серьезных механических нагрузок.

Кабели связи и управления

Эти кабели предназначены для передачи информации и сигналов между несколькими точками. Они охватывают разнообразные марки, которые могут применяться в телекоммуникационных системах и сетях, включая интернет, телефонную связь, радиовещание и телевидение.

Кабели связи подразделяются на различные категории в зависимости от их конструкции, типа передаваемой частоты, области применения и методов прокладки. Обычно они состоят из нескольких жил, которые заключены в изоляцию и оболочку. Такие кабели могут передавать низкочастотные или высокочастотные сигналы.

Общие примеры:

• Радиочастотные. Применяются в различных радиоустройствах. К этому типу относятся симметричные и коаксиальные кабели, среди самых распространенных — марки РК 75-3,7-151 и РК 75-2-22.
• Магистральные. Используются для передачи аналоговых и цифровых сигналов на больших расстояниях в телекоммуникационных системах. Часто применяются для связей между АТС и МТС. Наиболее популярные марки — МКСБШп и МКПпАБпГ.
• Телефонные. Предназначены для подключения телефонов и другого оборудования как в помещениях, так и снаружи. Общепринятые марки: ТПВ, ТППэп, ТППэпБбГ.
• Оптоволоконные. Они обеспечивают передачу цифровой информации на большие расстояния с высокой пропускной способностью и устойчивостью к электромагнитным помехам. Примеры: ОБД, ТОЛ, ОВК.

Разновидности и назначения проводов

Теперь рассмотрим основные типы проводов:

• По особенностям конструкции — неизолированные и изолированные;
• По сфере использования — монтажные и установочные.

Неизолированные провода

Это особый вид проводов, который в основном применяется для передачи электроэнергии по воздушным линиям электропередачи (ЛЭП), особенно в условиях минимального содержания сернистого газа. Такие провода более предпочтительны для использования на открытом воздухе и подходят для большинства климатических условий. Они находят применение в промышленных зонах и электротранспорте, где поддерживается воздушная контактная сеть.

Неизолированные провода могут иметь различные конструкции, включая однопроволочные и многопроволочные версии. В большинстве случаев для создания воздушных линий выбирают многопроволочные варианты, поскольку они обеспечивают гибкость, надежность и повышенные временные характеристики.

Основные марки неизолированных проводов включают:

• А — провода, состоящие из скрученных алюминиевых проволок;
• АКП — разновидность предыдущего типа, отличающаяся заполнением нейтральной смазкой для лучшей термостойкости;
• АН — провода, скрученные из специального сплава без термообработки;
• АЖ — скрученные из термообработанного алюминиевого сплава;
• АС и его вариации (АСКС, АСКП, АСК) — наиболее часто используемые; они включают прочный стальной сердечник и алюминиевые проволоки.

Изолированные провода

Изолированные провода включают токопроводящую жилу, выполненную из алюминия или меди, которую обертывают диэлектрической оболочкой (изоляцией). Эти провода используются для создания электрического оборудования, подключения компонентов электрооборудования, а также для прокладки ЛЭП и электрических цепей. Они применяются в приборостроении и при проведении электромонтажных работ.

Наиболее распространенной разновидностью этого типа являются СИП — самонесущие изолированные провода, разработанные специально для воздушных линий. Их изоляция обычно производится из термопластичного или светостабилизированного полиэтилена, который имеет повышенную устойчивость к ультрафиолетовому излучению и озону.

Наиболее востребованные марки:

• СИП-1. Содержит 3 изолированные и 1 неизолированную жилу (нулевая жила). Используется для ввода электричества в жилые здания при прокладке по стенам снаружи.
• СИП-2. Все 4 жилы изолированы с аналогичными характеристиками и областью применения, как у СИП-1, но с максимальной температурой нагрева до +90 °С.
• СИП-3. Провода с одной жилой, оснащенной сердечником, предназначены для прокладки на значительные расстояния.
• СИП-4. Аналогичны СИП-1, но без нулевой жилы, подходят для прокладки по фасадам и подключения зданий от воздушных линий.

Монтажные провода

Монтажные провода являются важными компонентами в электротехнике, радиоэлектронике и телекоммуникациях. Их основная функция заключается в соединении различных узлов, компонентов и исполнительных устройств в электрических системах и приборах. Конструкция монтажных проводов может включать один или несколько изолированных или неизолированных проводников, а также защитную оболочку, что обеспечивает их надежность и долговечность.

Контрольный кабель (согласно ГОСТ 1508-78)

А — первая буква обозначает алюминиевую жилу, если она отсутствует, то жила считается медной по умолчанию.
В — вторая буква (при отсутствии А) указывает на наличие ПВХ изоляции.
В — третья буква (опять же при отсутствии А) указывает на ПВХ оболочку.
П — это изоляция из полиэтилена.
Пс — изоляция из самозатухающего полиэтилена.
Г — отсутствие защитного слоя (открытый провод).
Р — резиновая изоляция.
К — обозначает контрольный кабель, а кроме КГ — гибкость кабеля.
Ф — изоляция из фторопласта.
Э — в начале обозначения означает силовой кабель, созданный для экстремальных шахтных условий, в середине или в конце — означает экранированный кабель.

А — указывает на алюминиевый голый провод.
АС — алюминиево-стальной (или сталеалюминевый) голый провод.
СИП — самонесущий изолированный провод.
нг — обозначает не поддерживающий процесс горения.

Силовые и установочные провода, а также соединительные шнуры

А — это алюминиевый провод; если буква А отсутствует, жила сделана из меди.
П (или Ш) — вторая буква, означающая провод (или шнур).
Р — резиновая изоляция.
В — изоляция из поливинилхлорида (ПВХ).
П — полиэтиленовая изоляция.
Н — изоляция на основе наиритовой резины.

Число жил и их сечение обозначается следующим образом: ставится черта, записывается количество жил, ставится знак «×», затем указывается сечение жилы.

В маркировке проводов и шнуров могут встречаться и другие буквы, указывающие на конструкции:

Д — обозначает двойной провод.
О — оплетка.
Т — для прокладки в трубах.
П — плоский с разделительным основанием.
Г — означает гибкость.

Как расшифровать маркировку кабелей отечественных производителей

Каждый раз, когда кто-то приобретает провода или кабели, он сталкивается со сложной задачей выбора. Это связано с тем, что маркировка, указанная на изоляции, может выглядеть как шифр. Зная, что означают буквы и цифры, размещенные на изоляции электротехнических изделий, вы с легкостью сможете выбрать необходимые материалы в магазине.

Давайте рассмотрим некоторые примеры маркировки с расшифровкой, чтобы вы могли выбрать для своих нужд соответствующие изделия для электропроводки. Устаревшая проводка часто уже не справляется с новыми потребностями бытового оборудования.

Силовые кабели маркируются следующим образом:

• А — указывает на материал токопроводящей жилы. Если в маркировке присутствует буква А, это означает, что жила изготовлена из алюминия, если нет — подразумевается, что она сделана из меди;

• AA — на первых двух позициях указывает, что сердцевина и оболочка сделаны из алюминия;
• Б — говорит о наличии брони, состоящей из 2-х стальных антикоррозийных пластин;
• Бнг — бронированный кабель, который не горит;
• В — на первой позиции указывает на изоляцию из поливинилхлорида;
• В — может находиться на второй позиции и указывает на присутствие второго слоя из поливинилхлорида;
• Г — на конце буквенной части шифра обозначает открытый провод без дополнительной защиты;
• К — информирует о том, что броня выполнена из круглой стальной проволоки. Чтобы защитить проводку от повреждений дикими животными на крыльце дачного участка, используются броневидные кабели;
• Шв — наличие опрессованного ПВХ шланга на броне;
• Шп — указывает на слой из опрессованного шланга из полиэтилена на броне;
• Р — означает резиновую оболочку;
• НР — резина, не поддерживающая горение;
• Пс — говорит о самозатухающем полиэтилене, что особенно важно для мест с повышенной пожарной опасностью;
• Пв — означает вулканизированный полиэтилен;
• нг — обозначения, указывающие на то, что кабель не горит сам и не поддерживает горение группы;
• LS — Low Smoke — выделяет небольшое количество дыма;
• нг LS — не горит и не выделяет дым;
• FR — обозначает кабель с повышенной огнестойкостью, внутри которого есть слюдосодержащая пластина;
• FRLS — кабель, который мало дымит и устойчив к огню;
• Ш — иногда подобная маркировка обозначает шнур.

Следует обратить внимание, что только первая буква А информирует о степени материала жилы. Если её нет, значит, жила изготовлена из меди. Все остальные буквы обозначают вещества изоляции оболочек и их характеристики, такие как огнестойкость, способность к самозатуханию и сравнительно низкое выделение токсичного дыма. Если такой кабель установлены в группе, он не поддерживает горение, о чем свидетельствуют маленькие буквы нг.

На контрольные кабели маркировка наносится следующим образом:

• А — первая буква указывает на наличие алюминиевой жилы, если А отсутствует, значит, проволока медная;
• В — на второй позиции, когда А отсутствует, указывает на ПВХ изоляцию;
• В — на третьей позиции, когда на второй нет А, говорит о втором слое из ПВХ;
• П — полиэтиленовая изоляция;
• Пс — полиэтилен, способствующий самозатуханию;
• Г — отсутствие защитного слоя;
• Р — резина.

Популярные маркировки

Один из популярных типов кабелей — ВВГ, который расшифровывается как: Винил, Винил, Голый. При более детальном рассмотрении:

Отсутствует первый символ — значит, токоведущая сердцевина сделана из электротехнической меди.

В — означает, что каждая из жил изолирована поливинилхлоридным материалом.

В — что все жилы дополнительно окружены общим плотным слоем из ПВХ.

Г — это значит, что на общей оболочке отсутствует броня, что делает конструкцию менее защищенной от внешних воздействий.

Кабель ВВГ может иметь от одной до пяти токопроводящих жил, также может присутствовать или отсутствовать дополнительная нулевая жила.

Если кабель имеет маркировку ВВГнг, это указывает на то, что данный подвид не поддерживает горение, что особенно ценно в условиях повышенной пожарной опасности.

Подробная маркировка может выглядеть следующим образом: ВВГнг — 0,66 кВ 3*1,5. Данное изделие — медное, с тремя жилами, каждая из которых обладает сечением 1,5 мм². Каждая жила окружена ПВХ изоляцией (первый символ В), общая оболочка — также из поливинилхлорида (второй символ В), брони нет (буква Г), и не поддерживает горение в группе (буквы нг).

Кабель ПВС является медным и часто используется для установки электропроводки в частных домах, подключения к электрической сети разнообразных кухонных приборов и оборудования на даче.

Маркировка ПВС расшифровывается как: медный, соединительный с изоляцией, выполненной из ПВХ. Такой кабель состоит из 2–5 медных жил, которые закручиваются и обрабатываются ПВХ защитой, с различным сечением (от 0,5 до 22 мм²).

Провода, используемые для воздушных линий электропередачи, обозначаются следующим образом:

• СИП-1 – это самонесущий изолированный провод, имеющий сшитую полиэтиленовую оболочку с одной неизолированной жилой;
• СИП-2 – у кабеля, по сравнению с предыдущим, каждая из четырех жил изолирована;
• СИП-4 – все жилы являются изолированными и имеют одинаковое сечение.

Кабели NYM имеют свои специфические обозначения и произведены по германским стандартам, подходящим для установки в помещениях. Символы VDE гарантируют бесперебойную работу даже при высоких температурах и в местах с повышенной опасностью возгорания.

Кабель КГ — это гибкий проводник, созданный из медных круглых жил с количеством от одной до пяти, варьирующимися по сечению от 1 до 185 мм². Изоляция жилеи изготавливается из резины на основе природного каучука (РТИ-1), а внешняя оболочка выполнена из шланговой резины РШТ-2 или РШТМ-2, основанных на синтетическом каучуке (изопрен, бутадиен).

Распространенные виды кабелей

Существует огромное разнообразие кабелей, а у многих типов имеются различные модификации с незначительными отличиями. Кабели могут быть как силовыми, так и различных других типов, включая информационные — например, витую пару, о которой мы писали в отдельной статье. Сначала рассмотрим силовые кабели, чаще всего используемые для прокладки электрических проводок.

ВВГ

Кабель ВВГ является одним из самых распространенных и используется для передачи электрического тока с напряжением до 1000 В и частотой 50 Гц. Изоляция осуществляется с помощью ПВХ, что допускат использование как однопроволочных, так и многопроволочных жил. Сечение проводов варьируется от 1,5 до 240 мм², в зависимости от модификации, среди которых чаще всего употребляются:

• ВВГп – отличается от основных видов конфигурацией: все жилы расположены на одной плоскости;
• АВВГ – алюминиевые жилы, с сечением до 50 мм²;
• ВВГнг – вариация, где изоляция не поддерживает горение;
• ВВГз – внутреннее пространство между изоляционными слоями заполнено резиновыми или ПВХ нитями.

Все кабели ВВГ обладают высокой стойкостью к механическому и химическому воздействию, широким диапазоном температурного режима эксплуатации, хорошими характеристиками радиуса изгиба и приемлемой стоимостью.

NYM

Кабель NYM можно считать аналогом ВВГ, хотя он имеет определенные отличия. Он производится по европейским стандартам с использованием материала существенно более высокого качества и надежности. Также в конструкции имеется прослойка, располагающаяся между внутренней и наружной изоляцией, выполненная на основе резины.

Кабель предназначен для эксплуатации при напряжении 660 В и может работать в температурном диапазоне от -40 до +70 градусов Цельсия. В состав его конструкции входят многопроволочные жилы, количество которых может варьироваться от 2 до 5. Кабель NYM подходит для любого вида электрической проводки, но его установка имеет ограничения: не допускается прокладка в бетоне и под открытыми солнечными лучами, так как они могут повредить внешнюю изоляцию.

ВББШв

Данный кабель для электропроводки может иметь сечения от 1,5 до 240 мм², включающий как однопроволочные, так и многопроволочные медные жилы с количеством от одной до пяти. Внутренняя и наружная изоляция изготавливаются из ПВХ, а пустоты заполняются дополнительными материалами. Под внешней защитной оболочкой располагается бронирующий слой, состоящий из металлических лент. Использовать данные кабели можно в температурном диапазоне от -50 до +50 градусов, выдерживают напряжение до 1000 В. Популярные модификации включают:

• ВББШвнг – версия с негорючей изоляцией;
• АВББШв – линии с алюминиевыми жилами, имеющими сечение от 2,5 мм².

Необходимо отметить, что многие другие типы кабелей, такие как информационные, сигнальные, светящиеся и тому подобные, не рассматриваются в данной статье; выше были упомянуты лишь некоторые виды проводов и кабелей.

Что лучше: медные или алюминиевые?

Это вопрос, который часто задают люди, не связанные с электромонтажом и незнакомые с Правилами Устройства Электроустановок (ПУЭ). Если не углубиться в детали, ответ будет однозначным и простым: медные. Тем не менее, провода с алюминиевыми жилами все еще довольно широко используются. Главная причина этого — их низкая стоимость. Вопрос, стоит ли экономить на этом, вызывает больше размышлений.

Рассмотрим основные недостатки алюминия:

• Сравнительно низкая проводимость. Это значит, что для достижения аналогичных показателей токопроводимости сечение алюминиевых кабелей должно быть большим по сравнению с медными;
• Более низкая прочность, что ограничивает возможность многократного изгиба;
• Приносит риск быстрого окисления, что в свою очередь сокращает срок службы.

Из преимуществ можно выделить лишь низкую стоимость, однако это не всегда оправдывает себя, так как медные провода имеют более длительный срок службы. Если подходить к вопросу с точки зрения долгосрочной перспективы, медь окажется более выгодной инвестицией и надежным выбором.

Кроме того, важно помнить, что значение имеет не только правильный выбор провода или кабеля, но и качество их установки. Это напрямую связано не только с длительностью службы, но и с безопасностью эксплуатации. Если электропроводка выполнена профессионально с соблюдением всех норм и правил, она может прослужить десятилетия. Поэтому если вы не уверены в своих силах, лучше доверить прокладку проводов специалистам. Это тот случай, когда экономить не стоит.
