Эта распространенная крепежная деталь может быть выполнена из различных материалов — пластика или металла, и доступна в различных вариациях: с покрытием или без, на два или четыре шурупа, как цельная, так и разборная. Она используется для соединения мебельных деталей под прямым углом и может служить опорой для нагружаемых полок. Крепление осуществляется с помощью саморезов с потайными головками.
Особенности
Среди самых распространенных видов крепежа в мебельном производстве выделяют мебельные саморезы и шурупы. На первый взгляд, они похожи: оба являются металлическими стержнями с наружной резьбой и шляпкой. Но есть ключевые отличия: саморезы, как правило, изготавливаются из твердой стали, подвергающейся термической обработке, что делает их более прочными. В то время как для производства шурупов используются более мягкие сплавы стали.
Одно из заметных отличий мебельного самореза заключается в наличии более острого и высокого профиля резьбы, которая практически доходит до головки крепежа.
К преимуществам использования этих крепежных изделий можно отнести:
- достижение надежного и аккуратного соединения;
- высокую точность подгонки конструктивных элементов;
- доступность и невысокую стоимость (крепеж можно найти практически в любом строительном или хозяйственном магазине);
- способность выдерживать значительные нагрузки на излом;
- обеспечение плотной стяжки деталей;
- широкий выбор различных изделий по видам и размерам.
Саморезы более удобны в работе, так как при соединении деталей заранее сверлить отверстия не требуется. Они легко входят в материал и надежно фиксируются благодаря своему сверловидному наконечнику. Однако стоит учесть, что имеется риск перекоса конструкции при неаккуратной работе, а также потеря прочности соединения при многократном использовании. Что касается шурупов — они требуют предварительного сверления, что увеличивает затраты времени на монтаж.
Сферы использования
Основная задача мебельных шурупов и саморезов — это соединение различных деревянных деталей путем ввинчивания и образования резьбы внутри неразъемных соединений. Крепеж этих типов используется для монтажа петель и фиксации ручек.
Они находят свое применение как в домашних, так и в офисных интерьерах, и активно используются строителями и столярами для сборки различных конструкций.
С помощью данных крепежей изготавливают корпусную мебель из следующих материалов:
- цельного дерева;
- МДФ и ДСП;
- ЛДСП (ламинированное ДСП);
- фанеры;
- тонких листов гипсокартона.
Метизное крепление часто используется при монтаже деревянных лестниц, дверных коробок, а также в конструкциях с подвижными элементами.
Какие нужны саморезы и евростяжки для сборки кухни
В данном разделе мы рассмотрим, как выбрать подходящие саморезы для сборки кухонной мебели.
Нас интересуют саморезы трех размеров (рис.1):
- 3,5 х 16 — (толщина х длина)
- 4 х 16 — (толщина х длина)
- 4 х 30 — (толщина х длина)
Саморез размером (3,5 х 16) подходит для крепления фурнитуры с небольшим углублением под его головку, например: газлифты, направляющие, уголки и другие элементы.
Саморез (4 х 16) используется для крепления более крупной фурнитуры, с которой не справится саморез 3,5 х 16, такими как петли.
Размер (4 х 30) применяется в тех случаях, когда требуется большая длина, чем 16 мм, например: для крепления навесов, крышек и столешниц к планкам-стяжкам и т.д.
Евростяжка (конфирмат)
Евростяжки, или конфирматы, используются для сборки корпусной мебели и отличаются по типу «шляпки» и размерам. Я рекомендую останавливать свой выбор на евровинтах с шестигранной головкой, так как их легче настраивать во время сборки, и предпочитать размеры 5х50 мм. (для основных соединений) и 5х70 мм. (для соединений с особой прочностью и при стяжке ЛДСП толщиной больше 16 мм).
При использовании евростяжек для сборки кухни не обойтись без сверления.
Для надлежащей крепежа необходимо делать отверстия под евростяжку или конфирмат (как вам удобнее).
Для создания отверстий на лицевой стороне применяется сверло диаметром ø7 мм. (для толстой части евровинта) (рис.1).
Для торцевого отверстия используется сверло диаметром ø5 мм. (для резьбовой части евровинта) (рис.1).
Сверловка — сборка
Сверление лицевой части — деталь №1. Используем сверло диаметром ø7 мм. (рис.2). После сверления можно сразу зазубрить одну из сторон отверстия, создавая тем самым паз для шляпки евровинта (рис.2).
Сверление торцевой части — деталь №2. Используем сверло диаметром ø5 мм. (рис.3).
Когда все отверстия просверлены, можно приступать к соединению деталей (рис.4).
Чтите также на сайте кухни.бел полезные статьи о том, как правильно выбрать кухни на заказ, как обновить фасады и улучшить мебель, как создать комфортный интерьер как на кухне, так и в жилых помещениях.
- Главная →
- Про интерьер →
- Мебель для кухни и дома своими руками →
- Какие нужны саморезы и евростяжки для сборки кухни

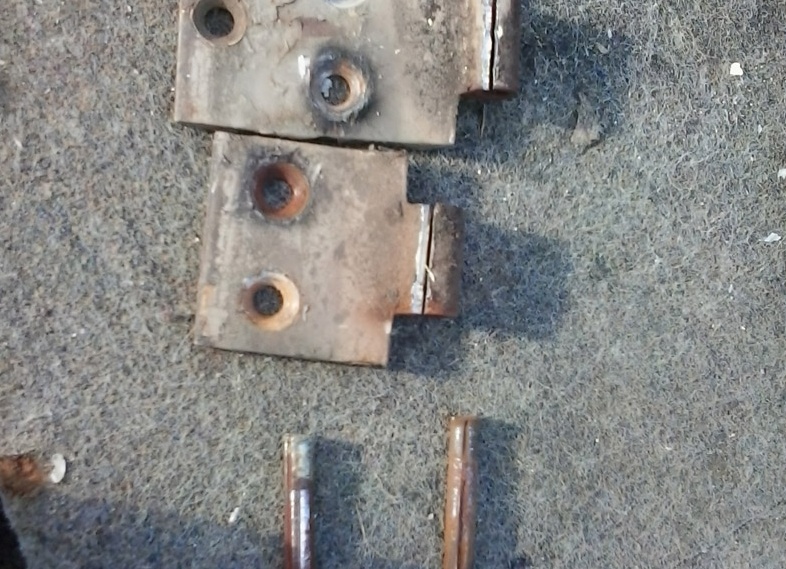

Замена старых мебельных петель
Такие работы часто становятся актуальными во время ремонта фабричной мебели. Как правило, мебельный гарнитур укомплектован недорогими фурнитурными изделиями, которые могут начать шуметь или со временем ослабевать. Это также касается мебели на заказ, где производители стараются максимально сократить затраты и повысить прибыль. В итоге, подтягивание фурнитуры становится насущной необходимостью, что можно осуществить самостоятельно.
В любом строительном магазине можно найти разнообразные виды петель, однако рекомендуется избегать китайской продукции. Несмотря на внешнюю привлекательность, качество может оставлять желать лучшего. Лучше переплатить небольшую сумму и купить качественную фурнитуру, которая прослужит долгие годы.
Замена петель не требует особых навыков и обычно осуществляется с помощью обычной отвертки. Процесс включает в себя следующие шаги:
- Сначала снимаем фасад с навесами, ослабив винт регулировки и выкрутив крепежный саморез;
- Откручиваем саморезы, фиксирующие колодки и чашечки петель;
- Покупаем новые навесы согласно образцу старых;
- Осуществляем сборку в обратном порядке;
- Проводим регулировку фасадов для достижения равномерного зазора.
На практике могут возникнуть определенные сложности даже при простоте самой работы. Часто они возникают из-за проблем с ввинчиванием или выкручиванием саморезов. Иногда возникает ситуация, когда шлицы на головках саморезов слизываются, что может привести к затруднениям при их выкручивании, и неопытные пользователи могут проводить часы, пытаясь открутить один крепеж.
В таких случаях стоит использовать трюк, позволяющий быстро справиться с проблемой. Для этого вам понадобятся дрель и сверло диаметром около 6-7 мм, а также пассатижи, керн и молоток. Сначала накерните головку самореза, а затем аккуратно с помощью сверла удалить ее, превратив в металлическую стружку (весь процесс займет не больше 15 секунд). Осторожно оставьте пространство для захвата края самореза при помощи пассатижей, чтобы вы могли легко его выкрутить. Этот метод успешно применяется опытными мастерами и позволяет быстро открутить проблемные крепежи.
В первом случае сложности могут возникнуть уже во время вкручивания саморезов. Это часто случается из-за несоответствия отверстий старой и новой фурнитуры. Данный случай можно встретить даже при использовании одинаковых петель, так как на производстве иногда происходит изменение оснастки на штамповка. Особенно проблематично, когда несоответствие расположения отверстий минимально. Так, при завинчивании саморез может уводить в сторону из-за попадания в старую прорезь, что крайне нежелательно: согласно технологии сборки петля и край фасада должны пересекаться под прямым углом.
Если вы столкнулись с подобной проблемой, ее достаточно легко решить. Для этого понадобятся спички, клей ПВА, нож для линолеума и дрель с тонким сверлом. В первую очередь, очистите старое отверстие при помощи дрели, а затем вставьте в него несколько спичек с некоторым усилием. После этого сделайте небольшой нагель и вбейте его в отверстие, предварительно залив его клеем ПВА. Исключительно дождитесь высыхания клея. Как только клей схватится, аккуратно обрежьте лишний материал ножом. Важно не сломать, а именно срезать, стараясь не повредить другую древесину. После этого аккуратно зашкурьте поверхность.
Как закрепить мебельные петли при наличии механических повреждений на элементах фасада или корпусе
Предыдущие методики подойдут для ситуаций с несущественными повреждениями. А вот для более серьезных поломок могут потребоваться более сложные действия, если возникли следующие проблемы:
- вырваны отдельные участки МДФ или ламинированного ДСП;
- материал фасада или корпуса слишком рыхлый, что мешает надежному креплению винтов;
- методы с нагелями не дали нужного результата, или они просто не держатся в материале.
Такой сценарий достаточно распространён и часто объясняется рядом факторов:
- влага попала на мебельный гарнитур, что привело к разбуханию фасадов или стоек;
- в результате механического воздействия или неверной эксплуатации появились повреждения;
- при производстве мебели использовались низкокачественные материалы.
Если повреждения появились из-за влаги, то проблему обычно решает замена испорченных частей. В таком случае необходимо обратить внимание на внешний вид гарнитура, на котором заметны вздутия.
Крепление болт-гайка
Крепеж данного типа отличается высочайшей прочностью и устойчивостью. Такой способ разрушения возможен только при сильном воздействии на мебель. Несмотря на привлекательный внешний вид головок мебельных болтов, некоторым дизайнерам они могут показаться недостаточно эстетичными для высококачественного дизайна. Поэтому прочность мебели иногда снижается из-за замены этого вида крепежа на менее видимые изнутри элементы.
Мебельный болт может быть как с шестигранной гайкой, так и с цилиндрическим элементом (так называемым «бочонком»), в боковой поверхности которого имеется резьбовое отверстие. В этом случае в деталь из ДСП сверлится глухое отверстие для бочонка, что позволяет закрутить болт при соединении двух листовых деталей под углом 90 градусов.
Саморез
Основная функция мебельного саморазъемного крепежа заключается в стягивании корпусных частей, установке фурнитуры, а также монтажу уголков и других комплектующих. Саморезы являются одним из самых простых видов крепежа, предлагая разнообразие вариантов исполнения по диаметру, длине и форме головки, что делает их универсальными для различных соединительных систем. Они изготавливаются из высокопрочных сортов стали с защитным покрытием, что позволяет закручивать их не только в древесину и ДСП, но и в тонкостенные металлические элементы. Некоторые модели имеют нарезную головку перед резьбой, что делает процесс закручивания более удобным.
Использование саморезов имеет свои особенности. При вкручивании их в торцевую часть ДСП иногда потребуется предварительное сверление меньшим по диаметру, чем резьба, сверлом, иначе длинный саморез может расколоть изделие, что потребует его последующего ремонта.
Форма и размеры
Мебельные шурупы являются наиболее распространенной формой крепежа при изготовлении и сборке мебели. Существуют различные размеры и формы метизов, предназначенных для выполнения практически любых технологических процессов, связанных с производством мебельной продукции.
Длина и диаметр крепежей задаются в миллиметрах или определяются номером, который варьируется от 1 до 20. Чем выше номер, тем больше размер крепежа. Наиболее распространенными являются диаметры 2, 3, 4 и 6.
ГОСТ устанавливает параметры изделий, но часто производятся и нестандартные размеры, которые можно изготовить под индивидуальный заказ. Ниже приведена номенклатура универсальных шурупов в миллиметрах.
| Диаметр | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 |
| Длина | от 10 до 25 | от 10 до 30 | от 10 до 40 | от 13 до 50 | от 16 до 70 |
Наиболее распространенные размеры для мебели — это 3 х 16 мм; 3,5 х 16 мм; 4,0 х 16 мм. Параметры универсальных шурупов регулируются согласно нескольким стандартам ГОСТа.
| ГОСТ 1144-80 | Шурупы с полукруглой головкой и прямым шлицем |
| ГОСТ 1145-80 | Крепеж, объединяющий потайную головку и шлицы прямого и крестообразного типа |
| ГОСТ 1146-80 | Изделие с полупотайной головкой |
Конфирматы для мебели имеют три основных диаметра, среди которых наиболее часто используется диаметр 7,0. Вот таблица номенклатуры евро шурупов в миллиметрах.
Таблица стандартных размеров конфирмата в миллиметрах.
| Диаметр | 7 |
| Диаметр резьбы | 6,7-7,1 |
| Шаг резьбы | 3 |
| Диаметр тела | 4,7 |
| Диаметр наконечника | 4,4-4,5 |
| Диаметр части без резьбы | 3-6 |
| Высота шляпки | 10-12 |
| Диаметр шляпки | 9,5-10,3 |
| Глубина шлица | 2,7-3,2 |
Параметры шурупов варьируются для каждого вида. Основными характеристиками являются длина и толщина. Длина — это расстояние между концом и плоскостью под головкой. Значение варьируется от 6 до 150 мм. Толщина соответствует диаметру резьбы на внешней стороне метиза и может колебаться от 3,5 до 6 мм. Масса одного крепежа зависит от его параметров и колеблется в пределах от 0,3 до 16,6 г, в то время как вес упаковки с тысячу штук может составлять от 0,26 до 20 кг.
Как правильно выбрать
Для правильного выбора мебельного шурупа важно учитывать материал, в который он будет установлен. Выбор формы головки и тип шлица зависят от приложения сил и имеющегося пространства при закреплении. Также крайне важно подбирать не только тип головки, но и рисунок под используемый инструмент.
При снабжении правильной битой обеспечивается надёжная сцепка крепежа с ввинчивающим инструментом, что позволяет шурупам аккуратно и ровно вводиться в такие материалы, как деревянные плиты, гипсокартон, ЛДСП и МДФ.
Есть несколько основных нюансов, которые помогут покупателям лучше ориентироваться в разнообразии крепежных изделий и сделать правильный выбор:
- цвет — крепежи одной партии должны быть выполнены в единой цветовой гамме, что свидетельствует о том, что изделия прошли аналогичную обработку и обладают одинаковыми прочностными и коррозионными характеристиками;
- параметры — размеры крепежа в одной партии не должны выглядеть неоднородно, а также обязательно соответствовать установленным стандартам;
- шаг — расстояние между витками резьбы должно быть равномерно распределено;
- отверстие — шлиц должен отличаться четкостью, симметричностью и глубоким профилем;
- маркировка — стандартное обозначение шурупа обычно представляет собой число, где первое число означает диаметр резьбы, а второе — длину изделия от головки до острого конца.
Если шурупы соответствуют указанным критериям, это гарантирует их качество, что позволит избежать поломки во время монтажа.
Чтобы качественно собрать и установить мебельные элементы, полезно использовать такой удобный, доступный инструмент, как шуруп. Данный вид крепежа позволяет не только облегчить процесс сборки и установки, но и остаётся практически незаметным после завершения работ, благодаря своей особой конструкции. Все конструкции, зафиксированные подобными крепежами, будут сохранять свою форму, внешний вид и свойства на протяжении длительного времени.
