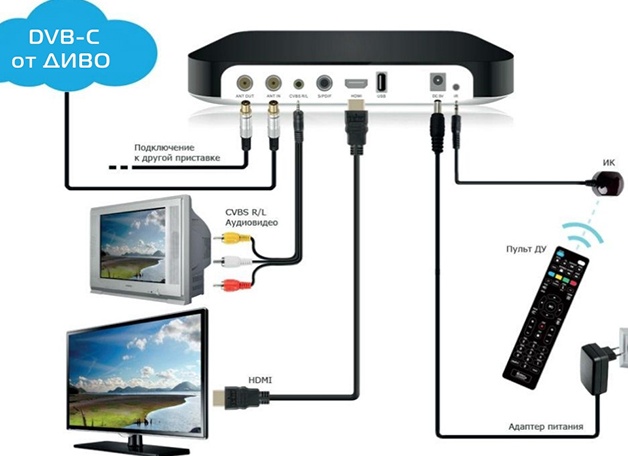

Как подключить монитор к цифровой ТВ-приставке
Современные цифровые приставки DVB-T2 (тюнеры) способны принимать и воспроизводить видео и звук в высоком качестве, воспроизводить медиафайлы различных форматов и обеспечивать доступ к множеству телевизионных каналов. Это позволяет использовать их не только с телевизорами, но и с другими устройствами. Для удобства просмотра цифровую приставку можно подключить к обычному монитору, используя стандартные кабели или специальные адаптеры.
Для успешного соединения ТВ-приставки с монитором необходимо, чтобы оба устройства соответствовали определенным техническим требованиям:
- Монитор должен обладать разрешением не менее 1280×720 пикселей — новые ТВ-приставки передают изображение в качестве от 720 точек и выше, следовательно, устройства с низким разрешением будут непригодны;
- Монитор должен включать предустановленные протоколы для защиты от пиратского контента, который передается с ТВ-приставки. Наличие таких протоколов можно проверить в технической документации к устройству;
- Монитор и цифровая приставка должны иметь как минимум 2-3 одинаковых разъема на корпусе, чтобы можно было использовать альтернативные способы подключения или подключить аудиосистему;
- Для предотвращения перебоев в передаче ТВ-сигнала желательно, чтобы оба устройства были произведены примерно в одно время и использовали похожие интерфейсы и технологии.
Важно отметить, что приставка должна принимать сигнал по одному или нескольким каналам: со спутника, антенны или Интернета. Предлагаю также обратить внимание, что ТВ-антенну для цифрового ТВ можно изготовить самостоятельно.
Самым простым способом подключения ТВ-приставки к монитору является использование HDMI. Этот интерфейс передает цифровой сигнал в высоком качестве. Важно, чтобы такие разъемы присутствовали на обоих устройствах и могли быть использованы без дополнительных адаптеров.
Способы подключения ТВ-приставки к монитору
Все современные модели цифровых приставок обычно имеют стандартные разъемы HDMI и DVI, что обеспечивает быстрое и удобное подключение монитора к ТВ-приставке без необходимости в дополнительных переходниках и лишних кабелях.
Для соединения между новыми и старыми моделями устройств с различными интерфейсами используются специальные адаптеры. Они способны переводить аналоговый ТВ-сигнал в цифровой и передавать его на монитор.
Некоторые многофункциональные цифровые приставки (приемники) дополнительно оснащены разъемами для тюльпанов (RCA). С помощью таких разъемов можно подключить к ТВ-приставке аудиосистему и динамики для вывода звука.
Стоит отметить, что некоторые способы подключения могут предусматривать передачу только видео. Для вывода аудио требуется использовать отдельные кабели для подключения колонок или наушников.
HDMI
Стандарт HDMI является универсальным и наиболее распространенным интерфейсом для подключения различных устройств. Он позволяет передавать на монитор как звук, так и видео в высоком качестве без дополнительных проводов. При этом длина кабеля не должна превышать 5 метров, так как в противном случае стабильность цифрового сигнала может ухудшиться.
При подключении необходимо удостовериться, что HDMI-разъем ТВ-приставки поддерживает технологию HDCP. Эта технология, с помощью шифрования данных, обеспечивает защиту медиаконтента от несанкционированного копирования.
USB
USB — это еще один многофункциональный разъем, который можно использовать для подключения к ТВ-приставке мониторов, планшетов, компьютеров, внешних флэш-накопителей и цифровых ресиверов. Современные ТВ-приставки и мониторы обычно имеют разъем 3.0. Если речь идет о старых моделях, может потребоваться переходник USB-USB для соединения.
Скорость передачи данных при таком подключении зависит от версии стандарта — USB 3.1, 3.0 или 2.0. Чем выше версия, тем быстрее скорость передачи данных.
DVI
DVI является одним из устаревших интерфейсов, который предназначен исключительно для передачи изображения. Чтобы наладить передачу звука, потребуется отдельный кабель Mini-Jack 3.5 мм. Также можно решить проблему с передачей звука с приставки, используя адаптер DVI-HDMI.
В этом случае нужно подключить HDMI-штекер к соответствующему порту на корпусе монитора. Сначала DVI-кабель следует подсоединить к монитору, а затем — к цифровой приставке.
Длина такого кабеля не должна превышать 10 метров, чтобы избежать дополнительных помех при передаче видео.
VGA
VGA является более старой версией DVI-порта и также предназначен исключительно для передачи видео. Если монитор имеет внешние динамики, то для передачи аудио необходимо использовать простой аудиокабель на 3.5 мм. В противном случае необходимо подключение внешних колонок или наушников.
Подключение осуществляется с помощью обычного VGA-кабеля, один конец которого следует подключить к разъему на корпусе цифровой приставки, а другой — к порту на мониторе.
Как проверить совместимость?
Необходимо понимать, что наличие ЖК-монитора от компьютера, кабелей и самой ТВ-приставки не является достаточным для успешного подключения. Все эти компоненты должны быть совместимы между собой, чтобы их можно было подсоединить. Процесс проверки будет заключаться в том, чтобы удостовериться в наличии правильных разъемов на выбранных вами устройствах — на мониторе и приставке.
Основной проблемой может быть наличие либо устаревшего монитора, либо старого тюнера. В связи с этим устройства могут обладать совершенно различными портами, и обнаружить даже один единственный совместимый будет весьма непросто. В этом случае можно рассмотреть покупку переходника. Обычно с их помощью возможно произвести подключение монитора к цифровой приставке типа DVB-T2. Кроме того, такой адаптер также позволит соединять разъемы типа SCART и VGA, а также другие варианты. Разумеется, что если у вас есть монитор и тюнер, выпущенные примерно в одинаковый период, то велика вероятность, что в них установлены схожие разъемы. Поэтому, прежде чем подключать тюнер к монитору, подумайте, какие интерфейсы будут удобны для подключения: через тюльпаны или что-то более новое.
Необходимо также учитывать тот факт, что не все разъемы могут одновременно выполнять передачу как аудио, так и видео. Наилучшим вариантом для этого является HDMI. Также проще всего приобрести соответствующий переходник для подключения к монитору от ПК, если таковой необходим.
Как подключить?
Если у вас есть свободный монитор от ПК, а телевизионную приставку вы собираетесь приобрести, то имеет смысл обратить внимание на гибридные версии цифровых тюнеров, которые оснащены разъемами типов HDMI и VGA. Если они дополнительно имеют стандартные тюльпаны, то подключить колонки также будет просто. Однако это довольно редкое решение, которое обеспечивает универсальную совместимость с различными моделями телевизионной техники. К сожалению, такие устройства не так часто встречаются на рынке.
Чаще всего вы столкнетесь с ситуацией, когда интерфейсы будут несовпадающими. В таком случае стоит приобрести специальные адаптеры, которые могут быть найдены в магазинах, специализирующихся на продаже радиоэлектронной техники, или на крупных китайских онлайн-ресурсах. В таких местах можно обнаружить даже самые специфические и удивительные комбинации переходников. Некоторые конвертеры представляют собой полноценные устройства, которые имеют внутри специальную плату и требуют электропитания для работы, в то время как другие могут обеспечивать отдельный аудиовыход с помощью специального дополнительного провода.
Еще одним методом подключения телевизионной приставки к старому мониторуу является использование разъемов YPbPr или SCART, которые работают с аналоговым сигналом. Для этого вам потребуется сигнальный преобразователь, преобразующий формат AV в формат VGA. Обратите внимание также на длину соединительного кабеля. Длина антенного кабеля может существенно влиять на затухание сигнала. Также существуют нормативы для кабелей, предназначенных для соединения дисплеев с тюнером Т2:
- VGA — не более 300 сантиметров;
- DVI — не более 10 метров;
- HDMI — не более 500 сантиметров.
Если после подключения всех кабелей и включения устройств на дисплее наблюдается черный экран или появляется сообщение об ошибке, это может указывать на некорректную работу одного из устройств или на использование неподходящего кабеля в каком-либо из участков.
VGA
Говоря о порте VGA, можно отметить, что он предназначен для передачи изображения с внешних устройств на монитор. Исторически данный интерфейс использовался для подключения мониторов к ПК, прежде чем его вытеснили более новые разъемы HDMI и DVI. VGA по-прежнему востребован у владельцев устаревшей техники, что является его основной плюс — совместимость со старыми моделями оборудования.
HDMI
Интерфейс HDMI сейчас является наиболее популярным на рынке. Он присутствует практически во всех новых устройствах, связанных с аудио- и видеопотоками. HDMI сохраняет высокое качество передаваемой информации, позволяя одновременно передавать как видео, так и звук без каких-либо задержек.
USB
Этот разъем также относится к многофункциональным интерфейсам, так как встречается в устройствах различных назначений, включая флэш-накопители, смартфоны, MP3-плееры, фотоаппараты и веб-камеры. Скорость передачи данных зависит от версии интерфейса — 2.0, 3.0 или 3.1.
Естественно, чем выше версия, тем лучше будет скорость передачи. Практически все современные ресиверы имеют интерфейс версии 3.0, так же как и телевизоры. Тем не менее, этот интерфейс нельзя использовать для подключения монитора, поскольку он не поддерживает передачу изображения. Однако через него можно подключить колонки.
Основные способы подключения приставки к монитору
В большинстве своем производители ТВ-приставок предусмотрели возможность их подключения к мониторам без излишних сложностей. Чтобы подключить монитор к ТВ-приставке, выполните следующие шаги:
Шаг 1. Определите типы видеоразъемов на мониторе и приставке:
Руководствуйтесь изображениями для сравнения.
Шаг 2. Если на приставке и мониторе присутствует одинаковый видеоразъем, соедините устройства с помощью соответствующего кабеля. Обычно этот кабель идет в комплекте с монитором, однако в случае отсутствия придется посетить магазин для его приобретения.
Важно! При подключении соблюдайте максимальную длину видеокабелей: максимальная длина для VGA — 3 метра, HDMI — 5 метров, DVI — 10 метров.
Шаг 3. Настройка после подключения не отличается от подключения приставки к телевизору: подключите антенну, включите приставку и выполните поиск каналов. При правильном подключении изображение на экране должно появиться сразу после включения устройства. Если же на экране черный фон, это может свидетельствовать о неисправности устройства или используемого кабеля.
Шаг 4. Компьютерные мониторы, как правило, не имеют встроенных колонок. Чтобы получить звук, внешние колонки подключаются к соответствующему гнезду на ресивере или корпусе монитора.
Как подключить VGA и DVI монитор к DVB-T2 приставке
В некоторых случаях возможна ситуация, когда приставка не имеет устаревших разъемов VGA и DVI. В таком случае потребуется использование специального видео конвертера. Его основное назначение заключается в возможности соединения устройств с помощью кабелей разных форматов. На изображении представлен наиболее распространенный видео конвертер с интерфейсами VGA и HDMI.
В вашем случае сочетание разъемов может быть любым. Приобрести такой адаптер можно в ближайшем магазине компьютерной техники.
После покупки вставьте видео конвертер в приставку, а во второй разъем подключите имеющийся кабель от монитора. Процесс настройки оборудования будет стандартным.
Интерфейсы на ТВ приставке
Телевизионная приставка может иметь значительно больше разъемов. Однако большинство из них не предназначены для подключения монитора.
Разъемы, которые не подходят для подключения
- Антенный вход и выход предназначены для передачи телевизионного сигнала с антенны. Старые приставки, такие как Dendy, могли быть подключены к телевизору с помощью антенного кабеля, но в данном контексте эти разъемы не пригодны.
- USB интерфейс не предназначен для передачи видео на экран телевизора или дисплея. Он в основном используется для подключения внешних носителей или Wi-Fi адаптеров.
- Сетевой порт LAN предназначен для подключения к интернету через кабель и передачи файлов по сети, но не поддерживает видеопоток с приставки на монитор.
Подходящие для подключения
- HDMI. Этот универсальный интерфейс присутствует на большинстве современных приставок. Он является отличным решением для передачи видео и звука по одному кабелю. С его помощью вы можете без проблем подключить Смарт приставку с Android или ТВ тюнер Т2, смотреть цифровое телевидение, IPTV и использовать различные онлайн-сервисы. Это соединение обеспечивает максимальное качество передачи трансляций.
- VGA и DVI — это, прежде всего, компьютерные стандарты. Такие порты могут встречаться на некоторых моделях приставок. Если у вас старый монитор без HDMI, один из таких разъемов будет на нем обязательно. Однако есть и минус — этот интерфейс поддерживает только передачу видео. Звук потребуется выводить отдельным кабелем.
- SCART — многоконтактный разъем, получивший свое название из-за формы подключения. Он может передавать как видео, так и аудио.
Тем не менее, данный разъем уже считается устаревшим. Его можно обнаружить только на приставках, выпущенных более десяти лет назад. Подключить к нему напрямую дисплей не получится, поскольку мониторы обычно не имеют таких разъемов. Однако его можно использовать в комплекте с переходником на HDMI.
- RCA или тюльпан — аналоговый выход, предназначенный для подключения телевизоров старых моделей, которые не оборудованы HDMI.
Данный разъем также не используется на мониторах, но возможно подключение через переходник на VGA.
Подключение и настройка
Оптимальный вариант — соединение ТВ приставки с монитором с помощью интерфейса HDMI, если оба устройства имеют соответствующие разъемы. Никаких дополнительных действий не требуется: монитор автоматически распознает подключение и выводит изображение с ресивера на экран. Если монитор имеет встроенные колонки, звук также будет передаваться.
Подключение VGA — VGA возможно, если на приставке есть нужный выход. Просто подключите кабель от дисплея к HDMI. Если также будет использован разъем DVI, процесс аналогичен. Однако для вывода звука потребуется отдельный кабель. Дополнительные инструкции на тему подключения колонок к телевизору можно найти в специализированных источниках.
Подключение VGA — HDMI требует наличия специального адаптера.
Подключите адаптер к HDMI разъему на приставке, а кабель монитора к VGA выходу адаптера. Обычно такие устройства также имеют аудиовыход для стандартного штекера 3.5 мм. К этому выходу можно подсоединить либо встроенные динамики на дисплее, либо внешние колонки.
При подключении через VGA могут возникнуть некоторые трудности, особенно если вы используете переходники. В некоторых случаях монитор может не показывать изображение вообще. Это может произойти с устаревшими устройствами из-за того, что изображение передается в неподдерживаемом формате.
Чтобы решить эту проблему, подключите приставку к телевизору, а затем в настройках изображения выберите наименьшее разрешение, доступное на ваших устройствах.
Выберите SD (480p), если такая опция доступна. Для старых квадратных мониторов установите соотношение сторон 4:3. После этого, не отключая питание, отсоедините ресивер от телевизора и подключите ТВ-приставку к монитору. Изображение должно появиться. Можно экспериментально подобрать необходимые параметры для корректного отображения.
Некоторые адаптеры могут быть несовместимы с определенными моделями мониторов. В этом случае, к сожалению, вы ничего не сможете сделать. Если у вас есть возможность, обменяйте переходник у продавца на другой и попробуйте подключиться с его помощью.
Подключение SCART — HDMI является вероятным способом подсоединить современный монитор к старой ТВ приставке. Также требует специальных переходников для подключения.
Соедините дисплей с ресивером при помощи кабеля. На экране должно появиться изображение.
Также существует возможность использования переходников SCART на VGA или RCA.
Подключить монитор к цифровой ТВ приставке можно через переходник с RCA на VGA. Или же приобрести универсальный конвертер, который позволяет осуществлять различные варианты подключения.
С помощью таких конвертеров можно подключить любой монитор к цифровой ТВ приставке.
Как проверить совместимость
Перед тем как подключить монитор к цифровой приставке, важно проверить совместимость оборудования. Проверка сводится к изучению доступных разъемов на тюнере и дисплее. Как было отмечено ранее, при наличии идентичных разъемов трудности с соединением отсутствуют. Если же разъемы на цифровом ресивере и мониторе разные, можно осуществить подключение через один из доступных разъемов. При этом продумайте возможность передачи звука, если с помощью переходника это невозможно.
Частые проблемы
Теперь вы знаете, что подключение цифровой приставки к монитору, в том числе к устройству с ЭЛТ, вполне реально, если заранее продумать схему подключения и при необходимости приобрести переходник. Однако, несмотря на это, могут возникнуть некоторые сложности после соединения оборудования. Ниже перечислены наиболее распространенные:
- На мониторе отсутствует изображение ТВ. Убедитесь в правильности соединений, попробуйте использовать другой выход для видео.
- Некоторые каналы не находятся. Попробуйте снова запустить автоматический поиск и задайте ТВ-каналы вручную.
- Отсутствует звук. Проверьте правильность подключения. Возможно, вам удалось подключить видео к цифровому тюнеру, но вы забыли про звук.
- Каналы зависают или пропадают. Нажмите кнопку INFO на пульте и проверьте уровень сигнала. Если он ниже 50%, необходимо отрегулировать антенну или обратиться к провайдеру.
Большинство проблем возникает из-за неправильного подключения, поэтому будьте внимательны при выборе разъема. Если вы не смогли подключить цифровое телевидение своими силами, не стесняйтесь обратиться за помощью к специалисту.
