Проектирование вентиляции с рециркуляцией
Для получения коммерческого предложения вы можете написать запрос на наш e-mail или отправить быструю заявку через форму на сайте.
Система вентиляции с рециркуляцией воздуха представляет собой достаточно сложный механизм, при котором часть воздуха, извлекаемого из помещения, смешивается с холодным внешним воздухом, затем этот воздух подогревается до необходимой температуры и возвращается обратно в помещение. Такая система может использоваться только в том случае, если воздух, который поступает из помещения, не содержит опасных или токсичных веществ. В то же время объем наружного воздуха должен соответствовать всем санитарно-гигиеническим нормам, установленным в СНиП, и не должен быть ниже значений, предусмотренных для данного типа помещения.
Использование рециркуляции в системах приточно-вытяжной вентиляции и воздушного отопления активно применяется в холодное время года для экономии тепла. В данной конфигурации необходимо нагревать лишь тот объем наружного воздуха, который требуется для дыхания людей, а не весь смешанный воздух, что позволяет значительно снизить затраты на оборудование и эксплуатацию — за счет уменьшения количества калориферов и расходов на подогрев наружного воздуха. Кроме того, рециркуляция помогает поддерживать стабильный режим распределения воздуха в помещении, так как система функционирует при постоянных расходах, а скорость приточных струй остается неизменным в течение всего года.
Также рециркуляция широко используется для охлаждения воздуха в летний период.
При работе в рециркуляционном режиме воздухообмен не происходит, то есть часть воздуха, удаляемого из помещения, после очистки от загрязнений вновь возвращается в помещение.
Важно отметить, что применение рециркуляции недопустимо в помещениях, где в воздухе могут присутствовать опасные вещества, неприятные запахи или болезнетворные микроорганизмы. Также запрещается использование рециркуляции в случаях, когда возможно резкое увеличение концентрации вредных и взрывоопасных пылей, паров и газов.
Проектирование систем вентиляции включает в себя:
- Пояснительная записка, представляющая собой краткое описание системы и предложенного оборудования;
- Аэродинамический расчет, представленный в виде таблицы с техническими характеристиками вентиляционного оборудования;
- Поэтажные планы с трассировкой воздуховодов, расстановкой и привязкой элементов вентиляции при проектировании, включая указание марки оборудования и размеров, вентиляционных решеток, воздуховодов;
- Подбор и расстановка вентиляционных решеток;
- Аксонометрическая схема системы вентиляции;
- Рекомендуемая схема подключения калорифера;
- Отдельные схемы узлов;
- Спецификация оборудования и материалов.

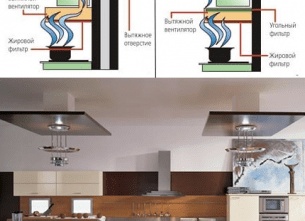

Как работает вытяжка с рециркуляцией?
- Захват воздуха: Вытяжка начинает свою работу с забором воздуха из помещения, который содержит запахи, пары и частички жира, а также другие загрязнения.
- Первичная фильтрация: На первом этапе воздух проходит через жироулавливающий фильтр, который удаляет крупные частицы, такие как жир и пыль. Это важно для предотвращения загрязнения внутренних компонентов вытяжки и тем самым продлевает её срок службы.
- Угольный фильтр: Затем воздух проходит через угольный фильтр, который отвечает за удаление запахов и мелких частиц. Угольный фильтр эффективно абсорбирует неприятные запахи и другие вредные вещества, обеспечивая чистоту и свежесть воздуха.
- Возвращение воздуха: После фильтрации очищенный воздух вновь поступает в помещение. Таким образом, осуществляется рециркуляция, при которой воздух проходит повторную очистку и используется повторно.
Как и любое другое техническое решение, вытяжки с рециркуляцией имеют свои преимущества и недостатки.
Преимущества:
- Простота установки. Такие вытяжки не требуют сложных воздуховодов и могут быть легко установлены в любом помещении.
- Энергоэффективность. Поскольку вытяжка не выводит теплый воздух наружу, удается сохранить тепло, что особенно важно в зимний период.
- Мобильность. Вытяжки с рециркуляцией могут быть быстро перемещены и переустановлены в другом месте.
- Регулярная замена фильтров. Угольные фильтры требуют регулярной замены, что увеличивает затраты на эксплуатацию устройства.
- Ограниченная эффективность. Вытяжки с рециркуляцией не всегда могут справиться с сильными запахами или большими объемами загрязнений, в отличие от вытяжек, выводящих воздух наружу.
Типовые схемы
Рециркуляционные системы вентиляции состоят из нескольких ключевых компонентов:
- Фильтрационные системы: Основной элемент, ответственный за очистку воздуха. Включает в себя жироулавливающие и угольные фильтры.
- Вентиляционные каналы: Хотя вытяжки с рециркуляцией не требуют сложных воздуховодов, в некоторых случаях могут использоваться короткие каналы для распределения очищенного воздуха.
- Рециркуляционные контуры: Эти элементы обеспечивают замкнутый цикл движения воздуха в пределах помещения.
Схема 1: Вытяжка с рециркуляцией в кухне
Наиболее распространенный случай использования вытяжки с рециркуляцией — кухня. В этом случае вытяжка размещается прямо над плитой или варочной панелью. Воздух с запахами и частицами жира, попадая в вытяжку, проходит через фильтры и возвращается в помещение. Важно выбрать мощность вытяжки в зависимости от размеров кухни и интенсивности готовки.
Схема 2: Рециркуляционная система вентиляции в офисных помещениях
В офисах рециркуляционные системы помогают поддерживать комфортный микроклимат, минимизируя теплопотери через вентиляционные каналы. Эти системы включают центральный блок с фильтрами, который извлекает воздух из помещения, очищает его и возвращает через вентиляционные решетки. Это решение особенно актуально для больших офисов, где традиционные вытяжные системы могут оказаться неэффективными.
Схема 3: Промышленные рециркуляционные системы
В промышленных условиях рециркуляционные системы применяются для очистки воздуха в производственных цехах. Здесь системы гораздо сложнее и состоят из нескольких стадий фильтрации. Важно учитывать требования безопасности и соответствовать санитарным нормам. Промышленные рециркуляционные системы способны значительно сократить затраты на отопление и вентиляцию, обеспечивая при этом необходимый уровень очистки воздуха.
Положительные и отрицательные моменты
Несмотря на то что фильтрующие вытяжки имеют относительно низкую производительность, у них есть множество достоинств.
К ним относятся:
- простота монтажа и эксплуатации;
- неограниченный выбор места установки плиты, поскольку вентиляционная шахта не нужна;
- легкий уход за устройством.
Тем не менее, у таких вытяжных устройств есть и недостатки. Это могут быть малая эффективность (КПД до 70%), необходимость частой замены одноразовых фильтров (3-4 раза в течение двух лет). На уровень влажности в помещении вытяжка не оказывает влияния, а работа электропривода вызывает определенный шум.
Небольшие компактные вытяжки становятся все более востребованными, так как они экономят пространство. Установить такие устройства можно в любом удобном месте.
Вытяжки последних моделей обычно могут работать как в режиме удаления воздуха, так и в рециркуляционном. Такой прибор должен быть подключен к вентиляционной шахте.
Так как автономная вытяжка не обеспечивает приток свежего воздуха, после ее отключения необходимо проветривание помещения.
Виды автономных вытяжек
В зависимости от системы крепления вытяжки с рециркуляцией бывают разных форматов: плоские, которые устанавливаются над плитой и имеют умеренную производительность, а также встроенные вытяжки, интегрируемые в мебель над варочной поверхностью. Такие вытяжки, как правило, компактны и имеют значительно большую производительность по сравнению с обычными.
Под кухонными шкафами можно устанавливать подвесные вытяжки. В этой категории также имеются слайдерные модели с выдвижной рабочей поверхностью. Угловые вытяжки располагаются под определенным углом по отношению к крепежной поверхности.
Эти устройства являются удобными и ergonomic, предоставляя высокое качество работы с низким уровнем шума.
Плоские вытяжки – классический выбор, который удачно вписывается в любой интерьер. Их стоимость относительно низкая, а ассортимент разнообразен.
По месту установки вытяжки могут быть пристенными, угловыми и островными. Пристенные устройства предназначены для установки на стенах, угловые — для установки на стыке двух стен, островные — идеальны для просторных кухонных помещений.
Вентиляция с рециркуляцией без нагрева
Во время переходного периода, когда наружная температура воздуха повышается, а система отопления работает, задача приточной вентиляции сводится к подаче чистого воздуха без дополнительного его подогрева после рециркуляции.
- включаются вентиляторы;
- клапан рециркуляционного воздуха открывается в зависимости от температурных требований к приточному воздуху;
- клапан наружного воздуха закрывается в пропорциональной зависимости от требований к температуре приточного’air;
- нагреватель не функционирует.
- включены как приточные, так и вытяжные вентиляторы;
- клапаны наружного, вытяжного и рециркуляционного воздуха открыты, регулируя в зависимости от требования к температуре приточного воздуха;
- нагреватель остается выключенным.
Применение рециркуляции воздуха в системах вентиляции допускается только в холодный и переходный сезоны (для кондиционеров — в любое время года). В при этом в помещение должно поступать наружный воздух как минимум в том объеме, о котором указывалось ранее.
Рециркуляция воздуха недопустима в следующих случаях:
- из помещений, где в воздухе присутствуют болезнетворные бактерии и грибки в концентрациях, превышающих предписанные Госсанэпиднадзором России, или имеются явно выраженные неприятные запахи;
- из помещений, где максимальный расход наружного воздуха определяется массой выделяемых вредных веществ первого и второго классов опасности;
- из помещений с вредными веществами, выделяющимися при контакте с горячими поверхностями воздухонагревателей, если перед воздухонагревателем не предусмотрена очистка воздуха;
- из помещений категорий А и Б (за исключением воздушных и воздушно-тепловых завес у наружных ворот и дверей);
- из 5-метровых зон вокруг оборудования в помещениях категорий В1-В4, Г и Д, где могут образовываться взрывоопасные смеси из горючих газов, паров, аэрозолей с воздухом;
- из лабораторных помещений научно-исследовательского и производственного назначения, где проводятся работы с опасными или воспламеняющимися газами, парами и аэрозолями;
- из систем местной вентиляции, отсасывающих вредные вещества и взрывоопасные смеси с воздухом;
- из тамбур-шлюзов.
Наиболее часто для организации приточно-вытяжной вентиляции с рециркуляцией используется схема, основанная на сочетании фанкойла и чиллера. Фанкойл выполняет роль внутреннего блока кондиционера, функционируя как активная батарея. Это комплектный агрегат, который включает дренаж для отвода конденсата, образующегося летом, вентилятор, теплообменник и воздушный фильтр. Чиллер же, как водяной калорифер, в зависимости от времени года подогревает или охлаждает воду и передает её температуру воздуху, который поступает в помещение.
Регулирование температуры теплоносителя в чиллере осуществляется с помощью пульта управления. Эта система может обеспечить полноценное или частичное отопление воздуха зимой и кондиционирование летом. Объем помещения не имеет значения, поскольку существуют системы, которые специально разрабатываются для супермаркетов и других просторных зданий. Главное преимущество данной системы — возможность обеспечения комфортного климата в большом количестве помещений в едином климатическом режиме. Разводка точек забора и вытяжки воздуха от фанкойла осуществляется через стандартные вентиляционные каналы.
Что касается управления рециркуляцией, то оно выполняется с помощью дистанционно регулируемых заслонок или решеток, управление которыми осуществляется с пульта. Температура воздуха, поступающая в помещение, зависит от времени года, и ее комфортное значение устанавливается на пульте управления. Чиллер подогревает или охлаждает внешний воздух до установленного значения, после чего он проходит через теплообменник, смешиваясь с возвращенным воздухом из помещения, что обеспечивает оптимальную температуру при выходе из приточного диффузора.
Объем воздуха, который необходимо забрать из помещения для смешивания с уличным, определяется заданными параметрами температуры воздуха в помещении. Это является основным критерием для определения необходимого положения заслонок. Заслонки устанавливаются в точках забора воздуха из помещения, а также на магистрали забора наружного воздуха. Синхронизированное управление заслонками осуществляется с пульта. Параметры настройки разрабатываются специалистами индивидуально для каждого конкретного случая.
Вентиляция с рециркуляцией: что она из себя представляет и зачем нужна
- Специфика работы
- Система с нагревом
- Система без нагрева
- Где запрещается устанавливать вентиляцию с рециркуляцией
- Эффективные схемы работы
- Дополнительные схемы
- Преимущества и недостатки
- Особенности
- Основные отличия стандартной вентиляции от рециркуляционной
- Ремонт вентиляции с рециркуляцией
- Остались вопросы?
К каждому помещению предъявляются определенные требования, одним из которых является обеспечение комфортного микроклимата. Для достижения этой цели отлично подходит вентиляция с рециркуляцией. Данное оборудование может применяться только в тех помещениях, где воздух не содержит токсичных и вредных веществ. Это правило было введено для того, чтобы избежать загрязнения окружающей среды.
Эта процедура оказывается возможной благодаря фильтрам и очистительным устройствам, которые удаляют загрязнения, пыль, аллергены и прочие вредные вещества из воздуха до его повторного поступления в помещение.
Специфика работы
Эксперты выделяют основные этапы функционирования вентиляции с рециркуляцией:
- работа системы начинается с забора воздуха из помещения, где она установлена; это может осуществляться через вентиляционные решетки, вентиляторы или другие устройства для забора воздуха;
- часть воздуха выбрасывается за пределы помещения и остается на улице, в то время как другая часть возвращается обратно в систему;
- в каждой системе имеются фильтры, предназначенные для удаления пыли, грязи, пыльцы, бактерий, аллергенов и других загрязнений;
- некоторые современные системы вентиляции с рециркуляцией могут быть дополнительно оснащены устройствами для обработки воздуха, что позволяет очищать его от химических загрязнений;
- в зависимости от особенностей системы и времени года воздух может подогреваться или охлаждаться;
- очищенный, охлажденный или подогретый воздух возвращается в помещение.
Воздух в помещении должен оставаться чистым, в первую очередь для безопасности сотрудников. Для того чтобы оборудование всегда функционировало корректно и эффективно, необходимо регулярно проводить техническое обслуживание, включая замену фильтров и компонентов.
Основной задачей вентиляции с рециркуляцией является снижение нагрузки на системы, отвечающие за очистку, нагрев или охлаждение воздуха.
Система с нагревом
Вентиляция с рециркуляцией, обеспечивающая подогрев, отвечает не только за циркуляцию воздуха, но и за его обогрев перед его возвратом в помещение. С помощью этого оборудования удается создать комфортные условия внутри помещения, сохранить тепло и предотвратить скачки температуры, что особенно важно в холодное время года. Данная система может быть использована как в жилых, так и в коммерческих помещениях. Вентиляционная система допускается к эксплуатации только в холодный или переходный сезон.
Система без нагрева
Когда на улице стоит комфортная температура, нет необходимости в нагреве. Именно в этом случае можно использовать стандартную систему, предназначенную для получения очищенного и свежего воздуха.
Где запрещается устанавливать вентиляцию с рециркуляцией
Запрещается использование систем вентиляции с рециркуляцией в медицинских учреждениях и лабораториях, где могут находиться бактерии, вирусы или другие опасные вещества. В таких учреждениях желательно использовать оборудование, которое предотвращает распространение инфекций.
