Правильный выбор драйвера светодиодной лампы: типы, назначения и подключение
Светодиодные светильники приобрели огромную популярность, что вызвало интенсивное производство вторичных источников питания. Драйвер для светодиодной лампы призван надежно поддерживать заданные значения тока на выходе устройства, а также стабилизировать напряжение, проходящее через цепь диодов.
В этой статье мы подробно расскажем о различных типах драйверов, их принципах работы и дадим рекомендации по их выбору. Также домашние мастера найдут у нас проверенные на практике схемы подключения.
Назначение и области применения драйверов
Диодные кристаллы состоят из двух типов полупроводников – анода (положительный вывод) и катода (отрицательный вывод). Эти элементы отвечают за трансформацию электрических сигналов. Одна область имеет P-проводимость, а другая – N-проводимость. Когда источник питания подключен к этой системе, начинает течь электрический ток.
Из-за указанной полярности электроны из области P-типа перемещаются в область N-типа, в то время как положительные заряды из зоны N стремятся к зоне P. Однако каждая область имеет свои границы, известные как P-N переходы. Именно на этих переходах частицы сталкиваются и могут рекомбинироваться, фактически превращаясь в тепловую энергию.
Диоды являются полупроводниковыми компонентами и имеют только один p-n переход. Именно поэтому главной характеристикой, определяющей уровень яркости свечения, выступает ток, а не напряжение.
Во время P-N перехода в цепи наблюдается падение напряжения на определенное число вольт, которое остается постоянным для каждого элемента. Исходя из этих значений, драйвер заставляет ток, поступающий на вход, соответствовать необходимым спецификациям, обеспечивая на выходе ток постоянной величины.
Требуемая мощность и значения потерь при P-N переходах прописаны в паспорте светодиодного устройства. Поэтому в процессе выбора диодной лампочки важно учитывать параметры блока питания, диапазон которых должен быть достаточным для покрытия потерь энергии.
Чтобы мощные светодиоды работали так, как заявлено в характеристиках, требуется использование стабилизирующего устройства – драйвера. На корпусе каждого электронного устройства указано его выходное напряжение.
Блоки питания с напряжением от 10 до 36 В используются для различных светильников.
Такая техника может быть представлена в самых различных формах:
- автомобильные, велосипедные и мотоциклетные фары;
- компактные переносные или уличные фонари;
- светодиодные линейки, ленты, потолочные лампочки и модули.
Однако для маломощных светодиодов и при использовании постоянного напряжения драйверы могут и не потребоваться. В таких случаях в схему можно включить резистор, который будет получать питание непосредственно от сети 220 В. Это делает конструкцию более простой, но менее эффективной.
Определение драйвера для светодиодной лампы
Драйвер – это электронное устройство, ответственно за регулировку тока и напряжения, подаваемых на светодиодную лампу. Светодиоды не могут быть подключены напрямую к стандартной электросети, так как они работают от низковольтного постоянного тока. Драйвер выполняет преобразование переменного напряжения из сети в постоянное и стабилизирует его, что обеспечивает корректное питание светодиодов. Главное назначение драйвера состоит в поддержании стабильного уровня тока, что помогает предотвратить перегрев светодиодов и, таким образом, увеличивает их срок службы. Без применения драйвера светодиоды подверглись бы резким перепадам напряжения, что неизбежно приводило бы к снижению яркости и быстрой деградации источника света.
- Линейные драйверы, действующие по принципу резистивного ограничителя тока. Это простейшие устройства, которые очень часто используются в недорогих освещительных системах.
- Преимущества: низкая стоимость и простота установки.
- Недостатки: низкий коэффициент полезного действия (КПД), высокая зависимость от изменения сетевого напряжения, а также они могут нагреваться при длительной эксплуатации, что негативно сказывается на сроке службы лампы.
Импульсные драйверы
- Более сложные устройства с высокой эффективностью. Они используют импульсные преобразователи напряжения, что обеспечивает более стабильную работу и высокий КПД.
- Преимущества: высокая эффективность, защита от скачков напряжения и широкий диапазон рабочих параметров.
- Недостатки: более высокая стоимость в сравнении с линейными драйверами и сложность установки.
Функции драйвера в светодиодной системе
Драйвер выполняет несколько ключевых задач, обеспечивающих корректную и безопасную работу светодиодной лампы.
Преобразование напряжения. Сетевое напряжение (220 В) слишком высоко для светодиодов, которые способны функционировать при напряжении 12-24 В. Драйвер понижает это напряжение до нужного уровня, позволяя лампе работать.
Стабилизация тока. Светодиоды очень чувствительны к колебаниям тока. Если ток превышает допустимые значения, это может привести к перегреву светодиода и, как следствие, к его быстрому выходу из строя. Драйвер осуществляет стабилизацию тока, обеспечивая безопасное питание светодиодов.
Защита. Драйвер обеспечивает защиту лампы от перепадов напряжения, коротких замыканий и перегрева. Современные устройства часто оборудованы множеством защитных функций, которые помогают предотвращать аварийные ситуации и продляют срок службы осветительных приборов.
Области применения драйверов
Драйверы играют ключевую роль в обеспечении качественной и стабильной работы светодиодных светильников. Они абсолютно необходимы для LED-устройств как в квартирах, так и в домах, особенно в тех случаях, когда качество электросети оставляет желать лучшего. Кроме этого, драйвер является обязательным компонентом для мощных светодиодов (к примеру, прожекторов), которые имеют строгие требования к параметрам электропитания.
Драйверы для светодиодов активно применяются в следующих системах:
- для уличной и архитектурной подсветки;
- в автомобильной оптике;
- в промышленном и общественном освещении;
- для спецсигналов;
- в переносной осветительной технике (таких как карманные фонари и переносные светильники).
Принцип работы драйвера
Чтобы лучше понять, что собой представляет драйвер для светодиодных светильников, полезно ознакомиться с его принципом работы. Устройство преобразует электрический ток и поддерживает параметры силы тока на выходе в строго заданном диапазоне, независимо от напряжения на входе.
Процесс преобразования тока проходит в три этапа:
- Стабилизация тока в блоке сопротивления.
- Получение необходимой частоты с помощью конденсатора.
- Выпрямление на диодном мостике.
Высокая точность выходных значений достигается за счет двойной стабилизации: до и после преобразования. Стоит отметить, что на выходе напряжение может как увеличиваться, так и уменьшаться в зависимости от требований нагрузки.
Драйверы для светодиодов
Сегодня светодиоды занимают лидирующие позиции среди источников искусственного света благодаря качественным источникам питания для них. При правильном выборе драйвера, светодиоды могут долго сохранять стабильную яркость. Ожидаемая продолжительность службы таких ламп составляет десятки тысяч часов. Следовательно, важно правильно выбрать драйвер для светодиодов, который обеспечит долгую и надежную работу источника света. В данной статье мы подробно обсудим, как выбрать подходящий драйвер, на что обратить внимание и какие типы драйверов существуют.
Что такое драйвер для светодиодов
Драйвер светодиодов представляет собой стабилизированный источник питания, обеспечивающий постоянное напряжение или постоянный ток. Изначально DRIVER подразумевал источник стабильного тока, однако в настоящее время даже источники постоянного напряжения для светодиодов стали также называть светодиодными драйверами. То есть, ключевым требованием остается стабилизация характеристик питания постоянным током.
Стабилизированный источник питания постоянного напряжения идеально подходит для:
- светодиодных лент;
- LED-линеек;
- питания нескольких мощных светодиодов, соединенных параллельно.
Таким образом, если известны номинальные параметры напряжения светодиодной нагрузки, достаточно просто подобрать блок питания, соответствующий этому напряжению при нужной максимально допустимой мощности.
Стабилизированный источник питания постоянного напряжения
Обычно с подключением не возникает проблем: например, если имеется 10 светодиодов на 12 вольт, каждый мощностью 10 ватт, то потребуется блок питания мощностью 100 ватт на 12 вольт, рассчитанный на ток до 8,3 ампер. Затем, просто регулируем выходное напряжение при помощи переменного резистора, и всё готово к работе.
Однако для более сложных конфигураций светодиодов, особенно при последовательном соединении нескольких, понадобится не просто блок питания со стабилизированным выходным напряжением, а полноценный светодиодный драйвер – электронное устройство со стабилизированным выходным током. Здесь ток является основной характеристикой, в то время как напряжение питания светодиодов может автоматически варьироваться в определённых пределах.
Для стабильного свечения светодиодной сборки необходимо обеспечить номинальный ток через все понятные кристаллы. Однако падение напряжения на каждом кристалле может отличаться (из-за различных вольт-амперных характеристик, которые могут варьироваться от светодиода к светодиоду), поэтому напряжение на каждом светодиоде не всегда будет одинаковым, в то время как ток должен оставаться одинаковым для всех.
Правильный драйвер для светодиодов
Светодиодные драйверы в основном производятся под питание от сети 220 вольт или от бортовой сети автомобиля с напряжением 12 вольт. Входные параметры драйвера обычно представлены в виде диапазона напряжений и номинального тока.
Например, драйвер с выходным диапазоном на 40-50 вольт и 600 мА позволит подключить последовательно четыре 12-вольтовых светодиода мощностью по 5-7 ватт. На каждом светодиоде будет падать напряжение примерно 12 вольт, а ток в цепочке будет стабильно составлять 600 мА, что соответствует рабочему диапазону драйвера.
Инструкция по подключению светодиодной ленты
Подключение драйвера светодиодного светильника

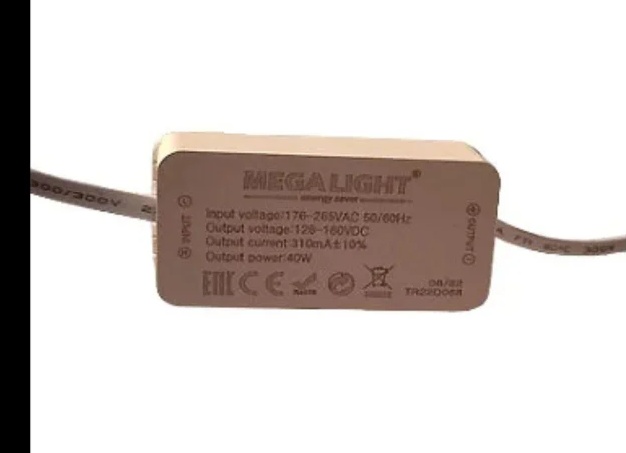

Перед подключением драйвера светодиодного светильника рекомендуется внимательно изучить маркировку на корпусе. Следует выяснить полярность входного соединения. При наличии постоянного питающего напряжения соответственный вывод будет отмечен знаком +. В таком случае он подключается к положительному полюсу источника питания. При переменном напряжении важно обращать внимание на маркировку входных проводов.
Полярность выхода должна соблюдаться всегда. Провода с положительным знаком присоединяются к аноду одного светодиода, в то время как отрицательные – к катоду другого. Светодиоды нужно соединять между собой: анод с катодом. При наличии большого количества светодиодов, их можно объединить в группы, которые в свою очередь соединяются параллельно.
Проверка драйвера светодиодного светильника
Самый простой способ проверить работоспособность драйвера – подключить светильник к сети. Однако перед этим необходимо убедиться, что прибор в исправном состоянии и не выдает пульсацию.
Чтобы проверить драйвер, который предназначен для светодиодного светильника без подключения самого светодиода, нужно подать на него напряжение 220 В. Затем следует измерить выходные показатели. Они должны быть стабильными и немного превышать значения, указанные на блоке.
Тем не менее, этот метод не гарантирует 100% точности в определении работоспособности устройства. Иногда блоки не включаются без подключения светодиодов или функционируют нестабильно без нагрузки. В таких случаях к устройству подключается разгрузочный резистор. Сопротивление выбирают исходя из закона Ома с учетом значений устройства.
