Устройство дымохода для газового котла: материалы, требования и этапы монтажа

В дальнейшем рекомендую ознакомиться с технической документацией вашего оборудования, в которой указан минимальный диаметр трубы, необходимый для конкретной модели котла. После этого следует разработать чертеж, на котором будут указаны расположение всех ключевых элементов, таких как зонт, фартук, кровельная основа, сама труба, крепления к стене, резервуар для конденсата и другие элементы системы.

Какой дымоход выбрать для газового котла: требования к конструкции и виды

Многие не понимают, как важно правильно выбирать конструкцию и материал дымохода на этапе проектирования отопительной системы. Неверный выбор может привести к неполадкам в работе котла, а также к рискам, связанным с пожаром и задымлением помещений. В этой статье мы рассмотрим виды дымоходов, подходящих для котлов, их выбор и отличие труб, выполненных из различных материалов.

Газ, используемый в качестве топлива для отопительных систем, многие считают одним из самых экономичных решений. Но обсуждать, справедливо ли это мнение, не будем. Важно лишь отметить, что для достижения наилучшей эффективности и, что более важно, безопасности системы, все её компоненты должны быть правильно отобраны и установлены.

Первым шагом в процессе выбора является выбор самого котла, от которого зависит тип дымохода. Существуют две основных категории газовых котлов:

• котлы закрытого типа, или турбированные. Для таких котлов используются коаксиальные дымоходы, представляющие собой короткую двойную трубу. Воздух, необходимый для сгорания, поступает извне, благодаря особенностям конструкции коаксиальной трубы. Она состоит из двух контуров: один подает котлу кислород, а другой выводит продукты сгорания. На данный момент данная категория дымоходов встречается не так часто, поскольку не имеет широкой популярности.
• котлы с открытой горелкой, что является классическим вариантом, в котором процесс сгорания поддерживается кислородом, находящимся в помещении. Дым отводится через атмосферные дымоходы, имеющие несколько подвидов, которые мы рассмотрим в данной статье.

Атмосферный дымоход — это длинная труба, соединяющая котел с выходом на крышу здания. Эта труба состоит из отдельных секций, включая прямые, изогнутые (не все дымоходы имеют колены), и тройники. Кроме того, для обеспечения нормальной работы системы необходимо регулировать поток воздуха с помощью шибера, устанавливать дефлектор (зонт, колпак), и обеспечить отводчик конденсата.

Установка системы может производиться одним из трех способов:

• Внутри помещений. Преимущества: трубопровод не требует изоляции, пока в доме поддерживается положительная температура. Нагретая дымовая труба дополнительно обогревает помещение. Недостатки: увеличивается риск возникновения пожара, труба может не гармонировать с интерьером, усложняется процесс её монтажа.
• Внутри стены. Основное преимущество заключается в том, что труба скрыта от глаз. Однако такой способ установки возможен не для всех типов дымоходов и обычно только на этапе строительства. Этот вариант значительно усложняет процесс ремонта и замену элементов системы.
• Снаружи здания. В этом случае дымоход не занимает места внутри дома, тем самым снижая опасности, связанные с пожарами и утечками вредоносных газов в жилые помещения. Однако срок службы труб при этом может оказаться меньше, так как они подвергаются воздействию неблагоприятных погодных условий.

Требования к дымоходам

Хотя на первый взгляд конструкция дымохода выглядит простой, она может представлять собой потенциальную угрозу для владельцев, их соседей и экосистемы в целом. Для предотвращения подобных ситуаций государством были разработаны правила, регулирующие устройство дымоходов. Они изложены в ряде нормативных актов:

• СП 41-108-2004 — Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе;
• СНиП 41-01-2003 — Отопление, вентиляция и кондиционирование воздуха;
• СП 7.13130.2013 — Отопление, вентиляция и кондиционирование. Требования к пожарной безопасности;
• и другие нормативные документы.

На данный момент законодательно установлены следующие ключевые требования к конструкции дымоходов:

• Длина и диаметр трубы должны соответствовать рекомендациям производителя котла;
• Труба должна располагаться вертикально, разрешено использовать до двух поворотов с углом не более 30 градусов;
• Выступ дымохода над крышей должен составлять не менее 50 см для плоской крыши или столько же — для конька либо парапета, если расстояние от трубы до конька меньше 1,5 метров. Если расстояние составляет 1,5–3 метра, труба может располагаться на уровне конька. Если же до парапета крыши более трех метров, следует провести мысленное продолжение линии от парапета под углом 10 градусов; труба не должна находиться ниже этой линии;
• Если рядом располагаются более высокие здания, дымоход должен находиться выше их кровли;
• Места, где труба проходит через крышу, стены и перекрытия, должны быть дополнительно изолированы негорючими материалами;
• Труба должна быть защищена от атмосферных осадков с помощью дополнительных металлических конструкций, таких как дефлекторы и зонты;
• Запрещается прокладывание дымохода через жилые помещения.

Несоблюдение этих норм может привести к отказу в подключении газового котла.

Правильный дымоход: выполняем нормы и требования

Требования, касающиеся материалов, конструкции и установки дымоходов, изложены в СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Соблюдение этих правил обязательно.

По установленным нормам, дымоход должен:

• иметь вертикальную направленность — должен идти строго вверх, без наклонных участков. Максимальный допустимый уклон составляет 30 градусов, а вынос — не более 1 метра;
• иметь высоту не менее 50 см выше уровня плоской крыши частного дома и не менее 50 см выше конька при выходе через скатную крышу (если выход выполнен вблизи конька). В случае близости высокого строения к устью дымохода, его необходимо разместить выше самой высокой точки этого строения;
• перекрестное сечение круглой дымовой трубы должно быть больше, чем выходной патрубок в котле;
• все материалы, использованные в конструкции, должны быть газонепроницаемыми и устойчивыми к высоким температурам;
• в участках стыков должна быть обеспечена герметичность;
• в месте прохода через крышу стыки блоков-модулей не допускаются.

По всей длине дымохода не допускаются искривления или уменьшения сечения, если есть повороты, необходимо установка ревизионного люка. Общее количество поворотов не должно превышать трех.

На верхней части дымохода обязательно устанавливается дефлектор или зонтик, которые защищают от попадания атмосферных осадков и мусора внутрь системы.

В частном доме может использоваться различная газопотребляющая техника. Оптимально, если к одному каналу отвода продуктов сгорания подключено одно такое устройство. В некоторых случаях допускается подключение двух устройств, тогда потребуется установка рассечки между ними.

Также важным элементом является конденсатосборник — это съемный стакан, изготовленный из водоотталкивающего пластика, жаростойкой керамики или нержавеющей стали. Его установка регламентирована нормами, а основная задача такого устройства — сбор и отведение образующейся влаги. Это не только повышает безопасность, но и значительно увеличивает срок службы всей системы.

Установленная система будет проверена комиссией, и в случае обнаружения любых несоответствий нормам и требованиям, эксплуатация системы будет запрещена.

Выбираем материал

Дымовые каналы изготавливают из негорючих, прочных и долговечных материалов. Важна также способность противостоять химически активным веществам и герметичность. При выборе подходящего варианта следует учитывать сложность монтажа и дальнейшего обслуживания.

Классический кирпич

Кирпичные дымоходы до сих пор используются, однако их популярность значительно снизилась, поскольку они имеют множество недостатков по сравнению с современными альтернативами. Такие конструкции массивные и тяжелые, что подразумевает закладку фундамента под их базу, а их строительство становится длительным и затратным процессом.

Кроме того, кирпичные изделия не всегда обеспечивают необходимую тягу, а конденсат скапливается на стенках, которые, как правило, впитывают влагу. Этот материал также не отличается высокой стойкостью к воздействию агрессивных химических соединений, что в итоге ведет к разрушению кладки.

Кроме того, необходимость периодической прочистки от скопившейся сажи на неровной поверхности станет еще одним недостатком данного варианта.

Комбинированные конструкции

Если у вас уже имеется кирпичный дымоход, вы можете увеличить его эффективность, установив внутрь гладкую трубу-вкладыш — из нержавейки, керамики или асбестцемента.

При установке комбинированного варианта необходимо обеспечивать герметичность стыков между влагозащитными материалами. Это может вызывать определенные сложности, особенно при работе с асбоцементом.

Чтобы уменьшить образование конденсата, труба-вкладыш нуждается в дополнительной теплоизоляции.

Керамика как долговечный материал

Керамические конструкции свойственны высокая пожаробезопасность, прочность и длительный срок службы. Они наилучшим образом подходят для создания дымоотводных каналов, выходящих на крышу.

Керамические покрытия гладкие, что обеспечивает минимальное накопление сажевых отложений, они не поглощают влагу и хорошо переносят воздействие агрессивных веществ.

К недостаткам можно отнести высокую стоимость. Кроме того, керамические блоки в бетонном каркасе достаточно тяжелые, что ограничивает их использование.

Нержавеющая сталь

На сегодняшний день нержавеющая сталь является наиболее популярным решением. Дымовые конструкции из этого материала легко монтируются, устойчивы к химически активным веществам и долговечны, а их цена остается относительно доступной.

Металл быстро нагревается, что ведет к снижению образования конденсата. Правильная круглая форма и гладкость стенок обеспечивают эффективный отвод продуктов сгорания, благодаря чему система функционирует с высоким уровнем КПД.

Все внешние участки дымохода обязательно требуют утепления.

Наиболее универсальным и практичным вариантом являются сэндвич-модули — двустенные металлические конструкции, в которых одна труба помещена в другую. Зазор между трубами заполняется теплоизоляционным материалом, благодаря чему внешняя часть не нагревается, и минимизируется влияние разрушительного конденсата. Высокая эффективность, эстетичный вид и доступная цена делают их весьма популярными.

Нормы монтажа

Монтажные работы должны осуществляться исключительно профессионалами с соблюдением всех требований и норм. Перечень правил следующий:

• каждому тепловому агрегату должен соответствовать единственный дымоход;
• необходимо обеспечить свободный и надежный отвод дыма в атмосферу с помощью правильно подобранной высоты и размера сечения трубы, как указано в пункте 5.1.1 ВДПО;
• толщина стенок трубы из металла не должна превышать 2 мм;
• для очистки дымового канала от сажи должны быть предусмотрены углубления размером около 250 мм;
• при монтаже трубы допускается использовать не более трех поворотов, причем радиус этих поворотов должен соответствовать диаметру трубы;
• вытяжная труба и дымоход для газового оборудования необходимо размещать выше конька крыши. При монтаже на плоской кровле — на высоте не менее 50 см;
• металлические трубы должны изготавливаться из легированной стали с высоким качеством покрытия и антикоррозийными свойствами.

Для изготовления трубы используется металл с толщиной от 2 мм.

Виды дымоходов

Изготовление дымоходов может быть произведено из различных материалов. Давайте рассмотрим их подробнее.

Кирпичные дымоходы

Традиционные кирпичные дымоходы остаются востребованными и популярными, несмотря на их недостатки и низкие теплофизические характеристики. Такие дымоходы соответствуют всем санитарным требованиям, среди которых:

• изготовление трубы из шамотного кирпича;
• для формирования стенок использовать смеси глины или специального клея;
• для увеличения качества тяги труба дымоотвода должна располагаться выше уровня конька крыши;
• герметичность обеспечивается качественной кладкой;
• внутренний срез должен иметь отклонение не более чем 3 мм на 1 метр;
• обязательно наличие дефлектора, защищающего от избыточной влаги во время дождя или снега.

Нормативы регламентируют высоту трубы относительно конька крыши, в зависимости от расстояния между ними.

Кроме того, дымоход может быть выполнен как единая конструкция. Поскольку у частных дымоходов низкие теплотехнические характеристики, их ремонт следует производить каждые 5-7 лет.

Оцинкованная труба

На сегодняшний день сэндвич- конструкции считаются наиболее эффективным вариантом из всех возможных дымоходов. Существенное преимущество таких решений — их высокая износостойкость. Они остаются долговечными даже в сложных условиях эксплуатации и при механических повреждениях.

Эта конструкция состоит из двух труб, которые отличаются по размеру. Одна труба вставляется в другую. В качестве утеплителя чаще всего используется базальтовая вата.

Коаксиальные дымоходы

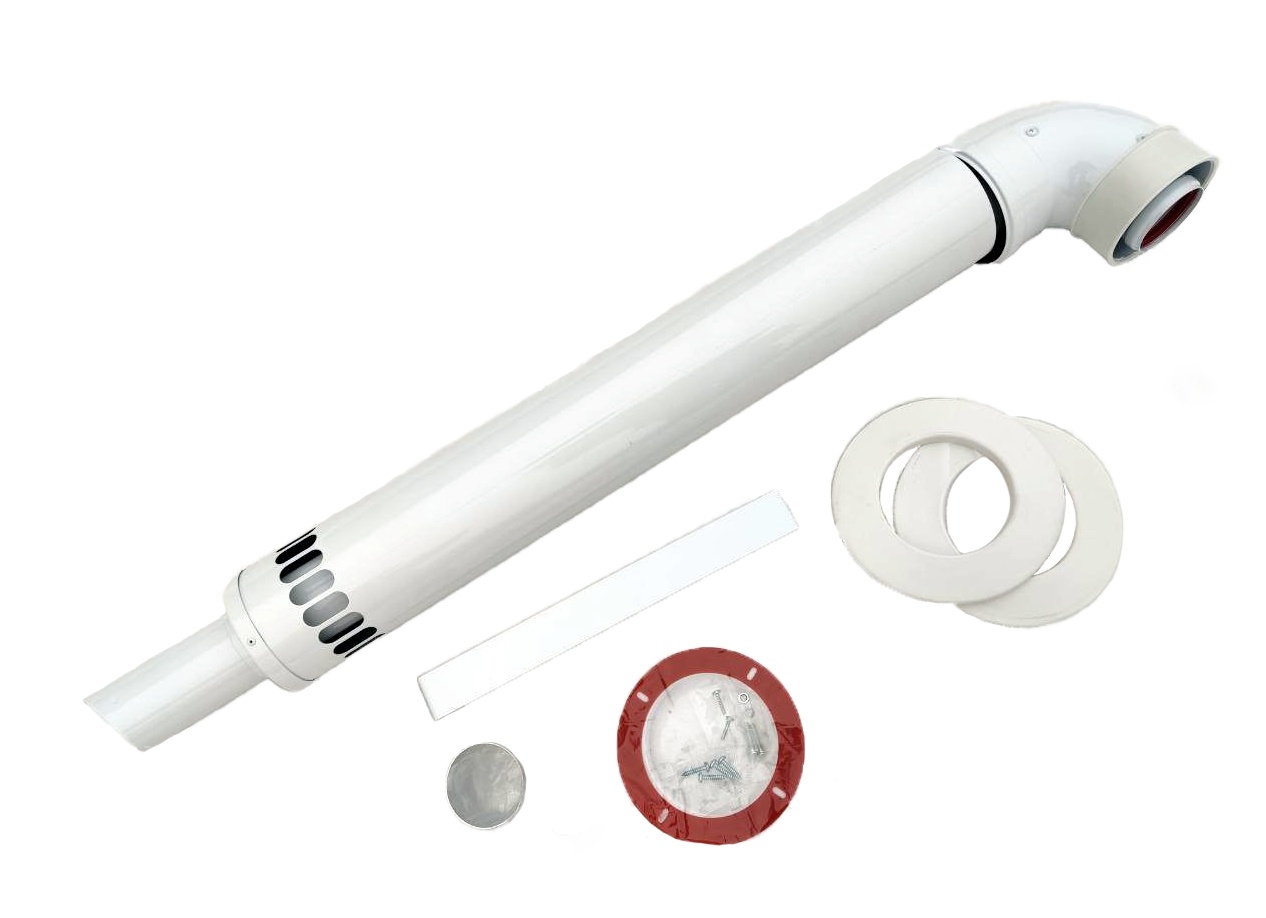

Современные газовые агрегаты часто используют камеры сгорания с закрытым типом. Для этого применяется коаксиальная труба, через которую поступает свежий кислород и выводятся отработанные газы. Данная конструкция стала популярной относительно недавно и уже завоевала признание у пользователей.

Нестандартность конструкции заключается в том, что воздух поступает по трубе, одновременно выводя дым. Таким образом, одной трубой решаются две задачи, учитывающие особенности оборудования.

Коаксиальный дымоход представляет собой свою форму, где меньшая труба расположена внутри большего диаметра, при этом внутренние элементы не соприкасаются друг с другом. Однако конструкция имеет перемычки по всей длине трубы, что делает её жесткой частью всей системы. Внутри одной трубы удаляются дымовые газы, а во второй — поступает воздух для горения.

Учитывая разницу температур воздуха, возникает тяга, что способствует циркуляции воздуха. При этом, даже в процессе работы котла, воздух в помещении не расходуется. Это создает оптимальные климатические условия в комнате.

Керамические дымоходы

Керамические дымоходы представляют собой сборные конструкции. В них используются высококачественные керамические модули, что обеспечивает надежность и долговечность системы.

Нержавеющая сталь — лучший дымоход для газового котла: одностенные трубы и сэндвич-конструкции как наиболее качественные варианты

Современные газовые котлы спроектированы так, что температура дымовых газов на выходе относительно невысока. В результате этого появляется конденсат. При наличии хорошей тяги в канале большая часть конденсата отводится в дымовую трубу, а оставшаяся часть испаряется, если предусмотрена качественная изоляция.

Таким образом, конденсат собирается в специальном конденсатосборнике — устройстве, которое, хотя и не всегда требует установки, значительно упрощает обслуживание системы. Однако, несмотря на разные объемы конденсата, он все равно невольно образуется при работе котла. Поэтому к нержавеющей стали как материалу выдвигаются высокие требования, поскольку она должна выдерживать длительное воздействие агрессивных веществ и высокой температуры отработанных газов.

Теперь давайте сравним одностенные трубы и сэндвич-конструкции. Для минимизации образования конденсата стоит использовать утепленный дымоход. При этом сэндвич-конструкции, имеющие встроенную изоляцию между двумя контурными трубами, идеально подходят для наружного применения, однако для труб, расположенных на улице, рекомендуется дополнительное утепление, чтобы увеличить срок службы изделия и обеспечить лучшую тягу.

Сравнивая сэндвич-трубки с обычными, потребуется значительно меньше теплоизоляционного материала, поскольку достаточно будет одного слоя, в то время как для простых труб может понадобиться два или даже три.

Открытая камера сгорания: лучшие дымоходы для газовых котлов с атмосферной горелкой

Для газовых агрегатов с открытой камерой сгорания необходимо эффективное устройство дымовой системы, обеспечивающее требуемую тягу и отвод продуктов сгорания. Для достижения этих характеристик дымовой канал следует проектировать с прямыми и гладкими стенками. Существует два основных варианта реализации таких конструкций:

1. Наружный дымоход: в этом случае монтаж дымовой трубы котельной или здания осуществляется путем вывода трубы горизонтально через стену и последующего подъема вдоль внешней стены до нужной высоты.
2. Вывод через крышу: в этом случае труба поднимается вверх от котла, проходя через все перекрытия и выходя на крышу на требуемой высоте. Если потребуется, можно устроить газовый дымоход с углами в 45° — несколько изгибов допустимы для обхождения стен и других конструктивных элементов здания. При этом желательно избегать угловых изгибов под 90°.

Специфика настенных газовых котлов

Основные требования по установке зависят от типа котла (настенного или напольного) и материала, из которого будет изготовлена труба.

Настенные газовые котлы компактные, возможно их интегрирование с другими системами отопления. Как можно понять из названия, их установка производится на стену. По типу вентиляции настенные котлы делятся на естественные и принудительные.

Тип котла

Особенности вытяжки

Разновидность дымохода

С принудительной вентиляцией.

Горизонтальная вытяжная труба.

Коаксиальный дымоход. Утеплитель между трубами не используется, что упрощает удаление отработанного топлива и создает воздушную тягу.

С естественной вентиляцией.

Дымоотводная система длиной не менее 2 метров.

Двухконтурные трубы, из которых формируется коаксиальный дымоход. Утеплитель между трубами не используется, что обеспечивает легкость удаления сгоревшего топлива и создает необходимую воздушную тягу.

Согласно нормам СНиП 2.04.08-87, дымоход должен располагаться на высоте как минимум 2 метров, а при его размещении под окном — не менее 1 метра от уровня земли.

Специфика напольных газовых котлов

В частных домах оптимальным решением будет установка напольного энергонезависимого газового котла. Такие устройства просты и надежны, а их установка зачастую обходится дешевле, чем установка настенных газовых котлов.

Дымоходная труба должна устанавливаться исключительно в вертикальном положении, вся система должна быть стабильной по ширине (без расширений или сужений). Высота над коньком крыши должна составлять не менее 1 метра.

При установке напольного оборудования, которое имеет больший вес, необходимо обеспечить монтаж на заранее подготовленную ровную бетонную площадку. Установка дымоходной системы осуществляется по тем же правилам, что и для настенных моделей. Шахта может быть выполнена из кирпича, а труба — из нержавеющей стали.

Заключение, отзывы, советы

Любые работы, связанные с установкой газового оборудования и дымоотводных систем, требуют индивидуального подхода, четкого понимания чертежей и особенностей конструкции. Если у вас нет уверенности в своих силах или недостаточно опыта, лучше обратиться к профессионалам.
