Дюбель «бабочка» представляет собой достаточно простое устройство, которое предназначено для фиксации карнизов, плинтусов, кронштейнов, навесных шкафов или осветительных приборов на гипсокартонных листах.
Крепеж для гипсокартона (дюбели, «бабочки», молли)
Здравствуйте! Напоминаю, что я недавно начал делать обшивку стен гипсокартоном в своем старом деревянном доме. Работа, к слову, получилась довольно приличной. Но теперь возник вопрос, как правильно использовать гипсокартон в повседневной жизни. А если быть точнее – какими дюбелями для гипсокартона можно воспользоваться, как правильно их применять и какую нагрузку они способны выдерживать.
Очевидно, что повесить телевизор или кухонный гарнитур на гипсокартон невозможно, однако для установки небольшой полочки, светильника, крючка или даже розетки – крепление требуется, и необходимо разобраться с этим.
Какие виды дюбелей можно найти в магазинах?
Я исследовал ассортимент строительных магазинов в своем городе и заглянул в специализированный магазин крепежа. В конечном итоге купил несколько видов дюбелей, которые мне попались:
- Экономичный дюбель-бабочка;
- Металлический саморезный дюбель;
- Так называемый дюбель-молли (металлический);
- Дорогостоящий пластиковый дюбель-бабочка.
Я изготовил небольшой тестовый стенд из остатков гипсокартона и начал проводить эксперименты. Поскольку у нас не было специализированных лабораторных инструментов, выводы мы делали, основываясь на собственных ощущениях. Мы пытались вырывать саморезы с помощью плоскогубцев или гвоздодера. Приступаем к работам.
При креплении изделий к обшивке из ГКЛ необходимо помнить, что дюбели должны быть установлены только в предварительно очищенные от пыли и крошки отверстия
Для украшения стены картиной, декоративной тарелкой, маской или любым другим элементом весом до 3 кг можно использовать обычный шуруп для гипсокартона без дюбеля.
Для более тяжелых предметов, таких как зеркала, небольшие полки, крупные картины в массивных рамах или вешалки, лучше использовать пластиковый или металлический шнековый дюбель либо дюбель Дрива. Его следует вводить в ГКЛ с помощью отвертки или шуруповёрта, а затем вкручивать саморез. Крепёж с шнековым дюбелем способен выдерживать нагрузку до 6 кг при однослойной обшивке из гипсокартона и до 15 кг — при двойной. Стоимость набора (6 шт.) шнековых дюбелей длиной 39 мм из армированного стекловолокном нейлона вместе с шурупами составляет от 32 рублей.
Во многих случаях выгоднее построить лёгкие межкомнатные перегородки из каркаса, обшитого с обеих сторон гипсокартонными листами, чем возводить конструкции из кирпича или бетонных блоков. Монтаж таких перегородок выполняется значительно быстрее, и они гораздо легче. Кроме того, при необходимости перегородки можно быстро и без особых усилий демонтировать. Обшивка стен гипсокартоном позволяет нивелировать большие неровности, а также обойтись без мокрых процессов, связанных с использованием строительных растворов. Пустое пространство за обшивкой легко заполнить тепло- и звукоизолирующим материалом, что значительно улучшит характеристики помещения.
Для более тяжёлых предметов и нагрузок до 10 кг при однослойном гипсокартоне и до 25 кг при двухслойном можно использовать крепёж с дюбелем-бабочкой. Этот дюбель получил свое название благодаря боковым элементам, которые раскрываются, как крылья, при закручивании шурупа в пластиковую гильзу и прижимают её к листу гипсокартона с обратной стороны, надёжно фиксируя навешиваемый предмет. Стоимость набора (4 шт.) дюбелей-бабочек размером 10 × 50 мм из полипропилена составляет от 13 рублей.
Во время монтажа стоит избегать чрезмерного затяживания дюбеля, особенно при использовании шуруповёрта
Дюбель GK GREEN (Fischer) для гипсокартона изготавливается из экологически чистого нейлона. Острые кромки резьбы обеспечивают надёжную посадку.

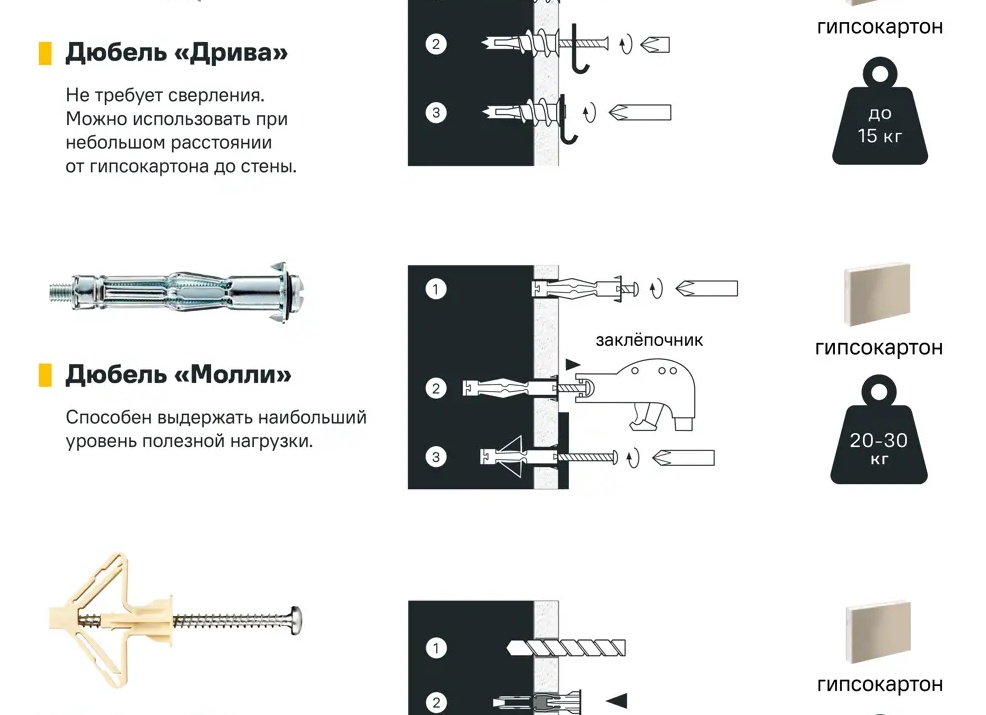

Другой популярный вид дюбеля – это дюбель Молли, который благодаря внешнему сходству со сложенным зонтом-тростью часто называют «зонтиком». Допустимая нагрузка на этот крепеж при двухслойной обшивке достигает 35 кг. Для его установки в гипсокартоне сначала сверлят отверстие диаметром от 8 до 10 мм, после чего вставляют дюбель-зонтик. Двойные зубцы на бортике плотно прижимают его к ГКЛ и препятствуют проворачиванию. Винт затем закручивают с помощью отвертки или шуруповёрта. Как результат, фиксатор надёжно поджимает обшивку с внутренней стороны. Стоимость набора (4 шт.) дюбелей-зонтов из оцинкованной стали размера М4 × 32 составляет от 53 рублей.
Зачем нужен дюбель-бабочка?
Гипсокартон применяется для выравнивания стен и создания различных декоративных конструкций в интерьере. Однако это довольно хрупкий материал, который не способен выдерживать крупные нагрузки. Поэтому не рекомендуется вешать на него полки или шкафы. Допускается крепление небольших осветительных приборов и картин, для чего требуются специальные дюбель-гвозди.
Дюбель-бабочка также используется при креплении изделий на ДСП, фанеру, ГВЛ, а также на другие листовые материалы толщиной до 12 мм.
При выборе дюбеля данного типа необходимо учитывать его размеры. Важно корректно подбирать длину и диаметр самореза для различных видов поверхностей:
- Длина ножки варьируется от 12 до 260 мм;
- Наиболее распространенные диаметры – 4, 8 и 10 мм.
Крепление дюбеля-бабочки
Монтаж этого вида дюбель-гвоздей не представляет особой сложности и под силу даже начинающему мастеру. Этапы работ следующие:
- Сначала в стене сверлят отверстие необходимого диаметра. При этом расстояние между стеной и гипсокартонным листом должно быть больше длины дюбеля.
- Дюбель вставляют в отверстие, но не до конца.
- Придерживая дюбель плоскогубцами, вкручивают саморез, но не до упора.
- Как только лепестки бабочки раскроются, дюбель вставляют до упора и доворачивают саморез до конца.
Если у вас есть сомнения в своих силах, вы можете найти обучающие видео в Интернете, которые подробно объясняют, как работать с данным типом крепежа.
Основные виды крепежа
В зависимости от материала, из которого они изготовлены, выделяют две разновидности дюбеля-бабочки:
- Металлические. Эти крепежные элементы отличаются высокой прочностью, долговечностью и практичностью. Они способны легко выдерживать большие нагрузки (порой достигающие сотен килограммов). Проблема с коррозией также решена, так как производители обрабатывают изделия специальными антикоррозийными составами. Однако есть один минус – высокая стоимость. Но если учесть все преимущества таких изделий, цена становится более чем оправданной.
- Пластиковые или нейлоновые. Это современные варианты дюбелей, которые также демонстрируют достойные показатели прочности, но при этом имеют малый вес. Крепежи из пластиковых соединений легко доступны на рынке, а их цена вполне приемлема для большинства покупателей. Однако их устойчивость к серьезным нагрузкам и механическим повреждениям, безусловно, ниже, чем у металлических аналогов.
Существуют также другие типы данного крепежа, которые различаются по размеру и назначению.
Дюбель-бабочка 8х28
Этот размер является самым маленьким из представленных, но при этом он отличается хорошим качеством, доступностью и бюджетной ценой. Подходит для крепления лёгких конструкций и небольших нагрузок.
При использовании таких элементов следует помнить, что саморезы не входят в комплект, их придется приобретать отдельно.
Оптимальным выбором будет дюбель размером 3,5х35 миллиметров. Саморез может быть оцинкованным или обычным – всё зависит от того, будет ли данный элемент виден в готовой конструкции.
Работы следует проводить, используя сверло диаметром 8 миллиметров.
Затем сожмите бабочку пальцами и вставьте в подготовленное отверстие до упора. Далее закрепите саморез нужной длины. В результате получится надёжная конструкция, способная выдержать нагрузку в пределах 16 килограммов.
Дюбель-бабочка 10х50
Этот вариант крепежа заметно отличается от предыдущего благодаря своим более широким распорным частям и наличию внутренних язычков, которые обеспечивают дополнительную надёжность при креплении анкера. Это один из наиболее популярных размеров дюбеля-babочки на рынке.
Изготавливают его из нейлона, полипропилена и даже полиэтилена. Важно, чтобы крепеж был не жёстким, а оставался гибким, что предотвратит его ломкость при установке.
Данный дюбель может выдерживать нагрузку в 24 килограмма, что делает его отличным выбором для установки навесных шкафов и полок.
Способ монтажа схож с предыдущим вариантом. Однако для него потребуется использовать саморезы большего размера. Если вам нужен дюбель меньшего размера, вы можете заказать изделие 6х40.
Универсальный дюбель
Ещё этот крепеж называют дюбель-гвоздь-бабочка для гипсокартона. Такие элементы можно использовать не только для листовых, но и для полнотелых материалов. Благодаря своей универсальности, анкер данного типа приобрёл большую популярность. Особенно востребованы нейлоновые варианты благодаря эластичности материала. Длинна и диаметр универсального дюбеля могут варьироваться, поэтому вы без труда подберёте нужный вариант для своих задач.
Какая максимальная нагрузка?
Согласно заявлениям производителей, дюбель-гвоздь-бабочка выдерживает максимальную нагрузку до 28 кг, однако рекомендуемая нагрузка для обеспечения надёжности составляет около двадцати килограммов.
Популярность данного крепежа в современных отделочных работах объясняется несколькими его преимуществами:
- Универсальность. Сегодня в продаже легко найти дюбель как самостоятельный товар, так и в качестве дополнения к саморезу. Это позволяет в случае необходимости быстро заменить повреждённый крепёж на подвесы или кольцо.
- Надёжная фиксация. Это качество обеспечивается особенностями конструкции крепежного элемента, который обладает ребристой поверхностью. Надёжная закреплённость дюбеля в ГКЛ гарантируется.
- Дополнительная жесткость. При установке анкер-бабочки его лапки раскрываются в стороны, что обеспечивает дополнительную жёсткость всей конструкции, особенно актуально при работе с двумя слоями ГКЛ.
- Простота установки. Вы без труда сможете справиться с этим типом крепежа, даже если у вас нет обширного опыта в строительных работах.
- Долговечность. Пластиковый дюбель размером 12 миллиметров можно использовать многократно. Это удобно и экономит время и средства.
- Доступность. Вам не нужно долго искать нужный анкер, бабочки можно легко найти в любом строительном магазине.
Гипсокартонный дюбель крепеж-бабочка и его конструкция
Дюбель-бабочка – саморезный крепёжный элемент, который зажимается при закручивании благодаря своей уникальной конструкции.
- Специальные лапки плотно прилягают к обратной стороне гипсокартона, тем самым значительно увеличивая площадь, воспринимающую нагрузку от веса подвешенного предмета.
- Таким образом, такой крепёж способствует равномерному распределению нагрузки на лист гипсокартона.
- Для подобного дюбеля характерны такие конструктивные особенности и характеристики:
- Используется для крепления как одинарного, так и двойного слоя гипсокартона (толщина 10–12 и 20–24 мм соответственно);
- В комплект входят саморезы, подходящие по типу резьбы и длине, хотя использовать можно и другие шурупы, при условии, что они подходят по требуемым размерным характеристикам;
- Часть дюбеля, находящаяся внутри гипсокартонного листа, покрыта количеством ребер, которые предотвратят проворачивание анкера вокруг своей оси;
- Наличие внутренней резьбы на головке обеспечивает сжатие дюбеля и его складывание, а его внутренние лапки гарантируют повышенную жёсткость элемента в закрученном состоянии.
Разновидности бабочек для гипсокартона
В зависимости от условий эксплуатации и типа закрепляемого материала дюбели-бабочки могут быть выполнены из:
Фото дюбель-бабочка металлический
Фото дюбель-бабочка из пластика
Металлические дюбели отличаются повышенной надёжностью и прочностью, однако и стоимость у них также выше. Они способны выдерживать значительные нагрузки, а для продления их срок службы многие производители обрабатывают их специальными составами против коррозии. Металлический дюбель-бабочка пользуется популярностью среди профессиональных гипсокартонщиков, так как с ним значительно удобнее работать, он не прокручивается и не рвётся, как пластиковые или нейлоновые аналоги. Однако дороговизна таких дюбелей может значительно повысить смету, особенно если речь идёт о больших объемах работ с ГКЛ.
Нейлоновые и пластиковые дюбели – это современные решения, которые характеризуются лёгкостью, доступностью и устойчивостью к коррозии, но у них более низкие показатели механической прочности и меньший предел допустимых нагрузок. Эти бабочки для ГКЛ намного дешевле, что позволяет существенно сэкономить.
Актуальные цены на дюбели-бабочки различных материалов за упаковку из четырех штук:
- Дюбель-бабочка пластиковый 10х50 с шурупом: 32 рубля.
- Дюбель-бабочка полипропиленовый 10х50 с шурупом: 26 рублей.
- Металлический дюбель-бабочка имеет другие размеры из-за особенностей конструкции.
Например, цена за металлический дюбель-бабочку с винтом 4х24 составляет 74 рубля.
Если сравнить цены, становится очевидно, что металлические дюбели-бабочки стоят дороже пластиковых и особенно полипропиленовых более чем в два раза!
Установка дюбеля-бабочки в гипсокартон
Работы по установке дюбеля-бабочки в гипсокартон не представляют сложности, с этим вполне можно справиться самостоятельно, без помощи профессионалов.
Наиболее распространенный размер таких дюбелей – 10х50. Именно с их помощью крепят подавляющее большинство гипсокартонных конструкций.
Последовательность монтажа следующая:
- Сначала делается необходимая разметка;
- С помощью дрели или перфоратора в основании сверлится отверстие требуемого диаметра. Обратите внимание, что оно должно быть чуть больше, чем само сечение дюбеля, поскольку во время закручивания самореза дюбель немного расширится;
- На саморез надевается необходимый крепеж (кронштейн, крючок, пластина, зажим и т.д.);
- Саморез закручивается до упора в дюбель. Закручивание осуществляется по часовой стрелке с одновременным распрямлением промежуточных крыльев, форма которых дала название этому элементу.
Также стоит отметить необычайную универсальность данного крепежа — его можно эффективно использовать как для гипсокартона, так и для ДСП, фанеры, МДФ и других материалов.
При выборе подходящего дюбель-самореза стоит учитывать не только диаметр головки и длину ножки, но и материал, из которого выполнено основание.
Что касается максимально допустимой нагрузки, которую способны выдерживать такие дюбели, она составляет 28 кг.
Торговые марки
На российском рынке наибольшей популярностью пользуются дюбели-бабочки для гипсокартона от следующих производителей:
- Велд-Метиз;
- MOLLI;
- Крепко;
- Итерфикс;
- OLA;
- Машкрепеж;
- Про Метиз.
Дюбель-бабочка и его преимущества
Дюбели-бабочки для гипсокартона имеют ряд неоспоримых достоинств, которые выгодно отличают их от множества иных предложений на рынке.
Наибольшую ценность среди них имеют такие:
- Удобство и простота монтажа;
- Легкость закручивания крепёжного самореза;
- Возможность повторного использования без потери качества и надёжности соединения;
- Наличие продольных рёбер, предотвращающих проворачивание крепежа;
- Длительный срок службы;
Повышенная надёжность соединения достигается за счёт увеличения площади соприкосновения дюбеля с основанием посредством раскрытия дополнительных опор.
Использование дюбелей-бабочек для гипсокартона позволяет с минимумом усилий надёжно закрепить листы, независимо от конфигурации основания и сложности конструкции.
Работа с таким крепежом отличается простотой, важно лишь выбрать качественные саморезы и строго следовать инструкциям по их применению.
Видео по установке дюбеля-бабочки в стену из гипсокартона
Наша ремонтная компания уже давно работает с дюбелями-бабочками, и за это время мы сделали ряд практических наблюдений. Да, металлические «бабочки» увеличивают общую стоимость, но практика показала, что в общих суммах выгоднее использовать металлические дюбели, поскольку более экономичные пластиковые и нейлоновые варианты нередко рвутся и прокручиваются, в результате чего расход материалов повышается, и вся экономия становится незначительной. Кроме того, заказчики предпочитают максимально надёжные конструкции, и металлические дюбели-бабочки справляются с этой задачей лучше всех других решений.
