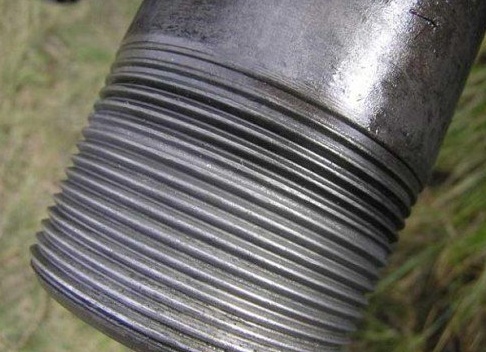

Как нарезать резьбу клуппом

Размеры устройства часто становятся ключевым фактором при его выборе. Электрические модели могут весить до 20-25 кг, хотя на рынке также встречаются намного более тяжёлые варианты, достигающие значительно больших показателей.

Как выбрать клупп для нарезания резьбы. Статья

Необходимость нарезания резьбы на трубах возникает не так часто, что является важным фактом. Тем не менее, когда такая задача стоит перед вами, без специализированного инструмента обойтись невозможно. К сожалению, нет доступных способов, чтобы качественно выполнить резьбу вручную. Необходимо будет купить специальный инструмент. Варианты, попадающиеся на глаза, делятся на бюджетные и более профессиональные. Если говорить об использовании в быту, вы можете выбрать между плашками и клуппом. Хотя первая опция немного дешевле, она далеко не всегда позволяет создать идеальную резьбу. Клупп, хоть и стоит дороже, значительно упрощает процесс и гарантирует более качественный конечный результат. В данной статье мы сосредоточимся на клуппе, подробно рассмотрим его разновидности, правильный выбор и использование. Качественно выполненная резьба на трубе – задача, требующая внимания, ведь некачественная работа может привести к утечкам, что имеет потенциально серьёзные последствия.

Клупп – это устройство для нарезания резьбы, конструкция которого достаточно проста, как видно на изображении. Он представляет собой металлический цилиндр, внутри которого находятся резцы (съёмные), выполняющие работу по нарезке резьбы. Резцы фиксируются винтами и подлежат замене по мере износа. Для работы с клуппом необходимо его вращать, для чего есть два варианта: использовать обычный трубный ключ или трещотку, которая может прилагаться к клуппу или продаваться отдельно. В комфортных условиях предпочтение стоит отдавать трещоткам, поскольку они значительно упрощают процесс работы, хотя обойтись и без них вполне возможно.

Как видно, конструкция клуппа достаточно проста, что обуславливает его низкую стоимость – начальные модели могут стоить всего несколько сотен рублей. Однако есть и более дорогие варианты, цена которых превышает тысячу или даже две. Здесь стоимость часто зависит от диаметра трубы, для которой предназначен клупп. Чем меньше диаметр трубы, тем компактнее и дешевле будет инструмент, так как используется меньше материалов. Несмотря на это, качество изготовления играет не последнюю роль, и на этот вопрос мы ещё вернёмся. Кроме того, стоит отметить, что начальные резцы клуппа не нарезают резьбу меньшей глубины, чем последующие, что позволяет постепенно формировать резьбу без значительных усилий. Использование клуппа в общем достаточно интуитивно, и специальные навыки здесь не требуются, но простейшие правила стоит соблюдать, о чем мы ещё поговорим. Если вы используете клупп, вероятность нарезания кривой резьбы минимальна, в отличие от плашки, где такая вероятность значительно выше.

Какие есть виды клуппов

Клуппы бывают двух основных видов: ручные (механические) и электрические. В данной статье мы будем говорить о ручных моделях, их устройстве и принципе работы, о котором мы уже упоминали ранее. Они доступны в различных размерах, предназначенных для труб разных диаметров. Существуют более дорогие варианты, которые позволяют изменять расстояние между резцами, что делает их универсальными для труб любых диаметров (в рамках конкретного диапазона). Хотя такие модели стоят дороже, их использование может быть более экономичным, если вам необходимо нарезать резьбу на трубах разных диаметров. Мы детально рассмотрим это чуть позже, а сейчас перейдём к следующим видам.

Электрические клуппы напоминают угловые шлифовальные машины, но вместо диска у них устанавливается резьбонарезное устройство. Эти модели оснащены электрическим мотором, который исключает необходимость приложения физических усилий для вращения инструмента. Мощность таких устройств начинается от 700 Вт и может превышать 2 кВт. Вес этих моделей довольно значительный – может достигать 20-25 килограммов и даже больше. Для бытовых нужд или случайной нарезки резьбы на трубах покупка электрического клуппа нецелесообразна. Даже самые малобюджетные модели стоят десятки тысяч рублей, а качественные и высокопроизводительные могут превышать 50-100 тысяч рублей.

Основное преимущество электрического клуппа заключается в скорости работы и удобстве, однако в некоторых случаях даже опытные специалисты предпочитают ручные версии. Это связано с тем, что даже самые компактные электрические клуппы значительно уступают ручным по габаритам, что делает их использование в труднодоступных местах невозможным. Да, большая часть работ по нарезке резьбы выполняется в условиях, где это не критично, однако в случае необходимости доступности в ограниченных пространствах, чаще всего это только ручные устройства оказываются эффективными.

Что это такое?

Трубный клупп – это инструмент, используемый для нарезания резьбы на металлических трубах в процессе монтажа или ремонта. Он предназначен для создания метрической резьбы на концах труб.

В отличие от плашки, клупп имеет более сложную конструкцию. Он представляет собой круглую рамку, изготовленную из прочного металла, внутри которой закреплены 4 режущих элемента.

Инструмент имеет широкий держатель с направляющей трубкой, что значительно уменьшает вероятность перекоса резьбы во время нарезки. В процессе работы резцы формируют черновую дорожку, следом за которой идут высокие лезвия, обеспечивающие высокое качество окончательной резьбы. Клупп необходим для создания герметичных и прочных соединений, его режущая кромка оснащена съёмными пластинами.

Установка резцов осуществляется с учётом нумерации, соответствующей шагу резьбы каждого из них. Направляющая подбирается в зависимости от диаметра обрабатываемой трубы.

Вращение инструмента может осуществляться как ручкой, так и трещоткой с храповым механизмом.

Клупп применяют также для обустройства колодцев и скважин, а также при изготовлении сборных конструкций, таких как теплицы, лестницы и парники.

Виды

Основные конструкции совершенствуются и изменяются. Весь ассортимент на рынке делится на две основные категории: ручные и электрические. Каждое устройство имеет свои специфические отличия.

Диаметр в зависимости от модели может составлять 1/2, 1/4, 3/4, 1 и 1 ½ дюйма. Наиболее популярными для мастеров являются модели с диаметрами 1/2 и 3/4 дюйма, так как именно такие размеры используются в большинстве трубопроводов многоквартирных зданий в нашей стране.

Инструменты могут быть стационарными или переносными. Стационарные устройства – это мощные станки, с помощью которых можно нарезать резьбу на трубах различных диаметров.

Переносные аналоги отличаются малыми размерами, что позволяет легко помещать их в боксы для инструмента, используемого профессионалами.

Инструменты также различаются по типу резьбы. В этом отношении они делятся на две категории: с метками для дюймовой и метрической резьбы.

Первые модели обычно применяются на устройствах, направляемых на европейский рынок, с углом нарезания 55 градусов. У второго типа этот угол больше на 5 градусов, а параметры измеряются в миллиметрах.

Для механической резьбы используются косые клуппы.

Ручные

Ручные клуппы представляют собой инструменты бюджетного сегмента. При работе с ними используется ручное усилие. Резцы удерживаются шайбовидной пластиной и фиксируются при помощи винтов.

В процессе эксплуатации резцы изнашиваются, и их необходимо заменять новыми. Модели ручных клуппов могут различаться своей конструкцией. Более дешёвые инструменты имеют лишь держатель с резцами и лучше подходят для разового использования.

Функцию рукоятки в них выполняет трубный ключ, и при таком использовании возможно перекошение резьбы. Однако, если работать аккуратно и не спешить, это поможет избежать проблем.

Модели, оснащенные трещоткой, обеспечивают большее удобство в эксплуатации. Их стоимость выше, но они предназначены для профессионального использования и могут справляться с десятками соединений в день.

Эти инструменты не требуют перестановки рукоятки, так как накручивание осуществляется с помощью возвратно-поступательных движений.

К тому же в продаже можно найти регулируемые резьбонарезные клуппы. Эти модели считаются универсальными и позволяют изменять расстояние между резцами.

Они предназначены для нарезки резьбы на трубах с разными диаметрами. Основная часть такого оборудования производится в Китае, и в большинстве случаев оно не отличается высоким качеством и точностью. Однако среди моделей, которые пользуются спросом, стоит отметить изделия немецких производителей, которые позволяют нарезать точную резьбу, что обеспечивает герметичное соединение труб.

Электрические

Электрические модели внешне напоминают угловую шлифовальную машину. Однако на месте отрезного диска установлен клупп для нарезки резьбы. Эти инструменты работают без ручного вращения.

В конструкцию включена зажимная струбцина, что устраняет необходимость в дополнительной фиксации. При нажатии на кнопку включается работа электрического двигателя, начинается процесс вращения и нарезки.

Такие устройства отличаются небольшим потреблением энергии и могут работать с трубами из различных сталей. Это обусловлено наличием редукторов с достаточной передаточной способностью.

Мощность таких моделей варьируется от 800 до 1700 Вт. Обычно они комплектуются несколькими сменными резьбонарезными головками для труб диаметром от 1,5 до 5 см для метрической резьбы.

Количество головок в комплекте может варьироваться от 3 до 6 в зависимости от размера и материала труб.

Чем различается инструмент?

Представленные на рынке изделия различаются по исполнению, комплектности, размерам, а также материалам изготовления.

Исполнение

Производители предлагают как ручные, так и электрические модели. Приводные (электрические) клуппы имеют высокую производительность и характеризуются значительным весом и размерами. Их сложно использовать в ограниченных пространствах или на участках без электроэнергии.

Рис. 3 Электрический клупп

Ручные клуппы приводятся в действие вращательными движениями. Обычно они оснащены двумя рукоятками или одним держателем с трещоткой.

Рис. 4 Ручной клупп с двумя рукоятями

Модели с трещоткой значительно ускоряют процесс работы и упрощают выполнение возвратно-поступательных маневров. Отсутствие второй рукояти позволяет эффективно использовать инструмент даже в небольшой рабочей зоне.

Рис. 5 Ручной клупп с трещоткой

Комплектность

Инструменты могут поставляться как самостоятельные изделия, так и в виде наборов. В первом варианте покупатель получает клупп в заданной конфигурации, во втором – комплект с несколькими плашками.

Рис. 6 Набор клуппов Спарта

Некоторые комплекты могут включать в себя дополнительные инструменты, которые пригодятся при выполнении работы.

Размерность

Клуппы комплектуются резцами разных размеров. Наиболее востребованные из них: ¼, ½ и ¾ дюйма.

Материал

При производстве режущих элементов используются различные сплавы. Обычно это быстрорежущие стали, выбранные за их устойчивость к механическим и тепловым нагрузкам. Уточнить марку сплава можно по сопроводительной документации, предоставляемой к инструменту.

Особенности нарезания резьбы

Процесс нарезания резьбы зависит от параметров инструмента. Важно правильно подготовить заготовку перед началом работы.

• Проверить поверхность на наличие ржавчины, старой смазки или других загрязнений и тщательно их удалить.
• Конец трубы требуется подвергнуть торцеванию. Это можно сделать, используя специальный инструмент или обычную ножовку.
• Отрезанная труба фиксируется в неподвижном состоянии.

Для удержания заготовки обычно применяются тиски. При работе с трубопроводом используются специальные устройства, которые помогают ограничить движение трубы.

Рис. 7 Фиксация трубы 3/4 дюйма в струбцинах

Работа с электрическими клуппами

Как нарезать резьбу на трубе с помощью электрического клуппа? Это потребует выполнения нескольких шагов.

• Проверьте заготовку на наличие дефектов, а также надёжность её удержания на месте.
• Убедитесь, что электрический инструмент установлен в стартовую позицию.
• Проверьте свободу хода всех подвижных частей и направляющих клуппа.
• Начните нарезание первых витков в толчковом режиме.
• Завершите процесс, пройдя всей длиной плашки по обрабатываемому участку трубы.

После завершения работы важно очистить деталь и произвести контрольный осмотр выполненной резьбы.

Рис. 8 Работа с электрическим клуппом в труднодоступном месте

Работа с ручными клуппами

Перед тем как нарезать трубу с помощью клуппа, необходимо произвести измерение диаметра трубы и подобрать соответствующую плашку. Далее выполняются следующие действия:

• Установите трещотку таким образом, чтобы она была направлена в сторону нарезки, чтобы обеспечить свободный ход инструмента.
• Клупп помещается в стартовую позицию.
• К инструменту прикладываются усилия для прижатия, после чего начинается плавное вращение клуппа.
• Вращение продолжается до достижения нужного результата.
• Трещотка переключается в реверсивный режим, что позволяет выкрутить клупп.

Как и в случае с электрическим клуппом, по окончании работы проводят контрольные процедуры.

Рис. 9 Работа с ручным клуппом

Как работает клупп

Перед тем, как нарезать резьбу, труба сначала фиксируется с помощью специального зажима, очищается от окалины и смазывается жидкостью. Клупп устанавливается на трубу и фиксируется при помощи храповика, который удерживает головку в гнезде и позволяет быстро менять головки при необходимости.

Для нарезания резьбы необходимо вращать инструмент по трубе с одновременным нажимом. Клуппы могут быть предназначены как для метрической, так и для дюймовой резьбы. Так, при нарезке применяется треугольный профиль. Угол нарезки в метрической системе составляет 60 градусов, и размеры указываются в миллиметрах. Если же используется дюймовая резьба, то угол равен 55 градусам, а длина измеряется в дюймах. Внешняя резьба формируется при помощи плашек, а внутренняя – с помощью метчиков.

Как выбрать клупп для нарезки резьбы

Ассортимент резьбонарезного инструмента достаточно обширен, поэтому выбор может быть непростой задачей. Во-первых, особое значение имеет цена. При покупке резьбонарезного клуппа цена обычно соответствует качеству изделия, поэтому стоит выбирать с умом. Лучше всего приобретать клуппы со сменными резцами, так как они легко меняются при затуплении. Также стоит учитывать диаметр трубы, для которой вы намерены нарезать резьбу, что обычно указывается в названии модели. Важным аспектом является и материал, из которого производятся резцы клуппа – предпочтение лучше отдавать легированным сталям, таким как хромованадиевая, так как они отличаются долговечностью. Резцы более дешёвых клуппов, как правило, изготавливаются из менее качественного метала, что приводит к их быстрому износу.

При использовании клуппов необходимо помнить несколько основных правил. Во-первых, обязательно применяйте смазочно-охлаждающую жидкость, которая не только продлевает срок службы клуппа, но также надежно защищает его от коррозии. Во-вторых, соблюдайте рекомендованные сроки эксплуатации и допустимые нагрузки, в противном случае инструмент может быстро выйти из строя. Если вы хотите облегчить выбор резьбонарезного клуппа, рекомендуем обратиться в наш интернет-магазин за профессиональной консультацией.

Эксплуатация

Что касается ухода за ручными клуппами, то это не составит труда:

1. Регулярно наносите специальные масла и смазывающе-охлаждающие жидкости (СОЖ), помогающие получить более качественную резьбу и предотвращающие коррозию. Инструмент будет меньше перегреваться и деформироваться, что значительно увеличит его срок службы.
2. При износе какой-либо детали, например, резцов, не забывайте вовремя их заменять.
3. Правильно подбирайте размеры трубы и самого инструмента, так как несоответствие может привести к сильному трению и перегреву, что может повредить инструмент.

Для правильного обслуживания электрического клуппа важно ознакомиться с приложенной инструкцией, в которой описаны особенности эксплуатации.

Некоторые правила выбора

На рынке имеются разнообразные модели, различающиеся по нескольким критериям. Чтобы не потеряться среди предложений и выбрать наиболее подходящий инструмент, стоит запомнить несколько важных моментов:

1. Разброс цен на клуппы велик. Например, ручные модели могут стоить от нескольких сотен рублей до нескольких тысяч. В большинстве случаев цена отражает качество: чем выше цена, тем лучше обычно и качество.
2. Часто можно найти наборы для нарезки резьбы, включающие несколько насадок и держатель. Некоторые из них гораздо удобнее для работы в условиях ограниченного пространства, и если есть возможность, лучше покупать их. Однако следует помнить, что даже лучшие наборы могут не подходить для слишком больших или слишком малых диаметров, поэтому уточните размеры труб.
3. Можно отдельно приобрести резьбонарезные головки для нужного диаметра обрабатываемой поверхности; конструкция может быть различной как для ручных, так и для электрических клуппов.
4. Важно обратить внимание на материал, из которого изготовлены резцы. Лучшим вариантом является легированная сталь. Основная часть клуппа часто изготавливается из чугуна или инструментальной стали, которая способна выдерживать большие нагрузки при активном использовании.
5. Желательно, чтобы инструмент был удобным и эргономичным, особенно если его планируется использовать часто.
6. К числу достойных производителей ручных клуппов можно отнести:
   • STAYER;
   • STURM;
   • ЗУБР Эксперт.
7. Среди хороших марок электрических:
   • SQ30 (доступная цена);
   • Rothenberger;
   • GERAT.

Клупп – это ценный инструмент как для начинающих, так и для профессионалов. Главное — правильно подобрать нужный вариант и освоить базовые навыки работы с ним.

Статья подготовлена мастером Романом для клиентов магазина Левша.рф
