Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон
Розетка является не только обязательным элементом электропроводки, позволяющим подключать электробытовую технику, но и важной деталью интерьера, которая оказывает значительное влияние на его стиль.
Непрерывная работа розетки и её аккуратное оформление в значительной степени зависят от того, насколько тщательно и правильно выполнена установка, согласитесь? Для качественного монтажа важно учесть ряд нюансов, в числе которых правильная установка подрозетников.
Если вы никогда не ставили подрозетники и беспокоитесь о возможных ошибках, не переживайте! Мы поможем разобраться с особенностями этого процесса — в статье подробно освещены различные виды установочных коробок и тонкости установки каждого из них.
Специально посвящено внимание монтажу подрозетников в такие распространенные типы оснований, как бетон, гипсокартон и стены, облицованные плиткой. Материал дополнен наглядными фотографиями и полезными видеосюжетами, что придаст вашему обучению наглядность.
Виды и характеристики подрозетников
Современные розетки как по внешнему виду, так и по методам установки существенно отличаются от тех, что были распространены в советскую эпоху.
Если раньше они просто встраивались в стену без возможности замены, то сейчас установка и последующая замена розетки не представляют собой сложной задачи благодаря системе подрозетников, которые выполняют роль защитного контейнера для розетки и обеспечивают её пожарную безопасность.
Подрозетники разнообразны по форме и размерам, их характеристики различаются в зависимости от материалов изготовления и способов установки. Поэтому прежде чем совершить покупку, важно ознакомиться с их видами и назначением.
Подрозетник представляет собой монтажное приспособление, предназначенное для надёжного удерживания электроустановочных изделий, размещённых в скрытой проводке.
Независимо от того, планируется ли установка одиночного подрозетника или группы, перед монтажом необходимо выполнить штробление стен.
При установке подрозетников в кирпичную или бетонную стену они закрепляются с использованием алебастра.
Монтаж подрозетников в перегородках и фальш-стенах из гипсокартона осуществляется с помощью регулируемых распорных лапок, которые обеспечивают необходимую фиксацию.
Практически все современные стройматериалы, используемые для черновой отделки стен, подходят для закрепления в них подрозетников.
В ассортименте изделий для скрытой проводки имеются варианты для установки в бревенчатых или брусовых строениях.
Подрозетники незаменимы для установки как одиночных выключателей, так и блоков розеток и силовых точек.
В процессе эксплуатации «расшатавшийся» механизм легче подтянуть в подрозетнике. С их помощью установка осуществляется более быстро и аккуратно.
Выбираем подрозетник по материалу стен
Ключевым критерием выбора подрозетника является материал стен, в которые будет производиться его монтаж.
По этому параметру существует следующая классификация подрозетников:
- конструкции, предназначенные для установки в стены, выполненные из твёрдых материалов, таких как бетон, железобетон, газобетон и кирпич;
- стаканы для стен из композитных материалов: гипсокартон, плит из пластика, древесно-стружечных и фанерных листов.
В первом случае подрозетник представляет собой конструкцию в форме круглого стакана, предназначенную для монтажа в бетон. В таких моделях отсутствуют дополнительные элементы, а установка осуществляется с помощью строительного раствора.
В стенках или дне подрозетника оборудованы отверстия, которые позволяют подвести электрические провода. При установке достаточно удалить перемычки и выдавить заглушку.
Подрозетники с боковыми стыковочными узлами облегчают монтаж сразу нескольких розеток, что значительно экономит время.
Для монтажа нескольких розеток, расположенных вблизи друг от друга, можно применять стаканы, у которых имеется механический крепеж с боковых сторон. Подрозетники объединяются друг с другом посредством специальных пазов, образуя единые блоки.
Коробки для гипсокартона имеют встроенные прижимные лапки, выполненные из пластика или металла. Эти элементы крепятся на винтах, которые при вращении регулируют их расположение.
При повороте винта происходит поднятие или опускание лапки, что способствует плотному прижиму подрозетника к гипсокартону.
Виды подрозетников
Подрозетники изготавливаются из негорючего пластика, что гарантирует их безопасность.
Фото: Круглый подрозетник под бетон
Существуют подрозетники различных размеров. Стандартные параметры: внутренний диаметр – 65–68 мм, глубина – 35–40 мм.
Фото: Размеры подрозетника
Модели увеличенного размера могут иметь глубину до 60 мм. Они подходят для установки розеток с толстыми проводами с сечением 4–6 квадратных миллиметров, когда требуется больше пространства для подключения.
Фото: разница между обычным и глубоким подрозетником
Если необходимо установить несколько розеток или комбинированную розетку с выключателем, используются либо групповые круглые подрозетники с возможностью соединения, либо подрозетники овальной формы.
Фото: Овальный и группа круглых подрозетников
Конструкция подрозетников зависит от материала стен, в которые они будут установлены. Они бывают для бетона, кирпича и газоблока и разные для гипсокартона, гипсовых плит и пазогребневых плит.
Фото: Разница между подрозетниками
В подрозетниках для бетона предусмотрены отверстия для проводки, и такие изделия фиксируются в стене с помощью раствора. Подрозетники для гипсокартона имеют металлические или пластиковые лапки, которые можно регулировать с помощью винта. Чем сильнее закручивается винт, тем плотнее подрозетник прижимается к гипсокартону.
Как вырезать отверстие под розетку в стене из бетона, кирпича или газоблока
Установку подрозетников и прокладку электрики рекомендуется проводить после завершения оштукатуривания стен. Это позволит располагать розетки на одном уровне с поверхностью штукатурки.
Для начала необходимо обозначить места, где будут размещены розетки. После этого следует проложить штробы до распределительных коробок для прокладки проводов. Расположение розеток желательно обозначить согласно заранее подготовленному плану электрики. Для этого маркером ставится крестик, а затем на этом месте размещается подрозетник и обводится карандашом, что позволяет создать отверстие аналогичной формы.
Фото: Место для подрозетника желательно выставить с помощью лазерного нивелира
Процесс высверливания отверстия под розетку можно осуществить с помощью дрели и специальной алмазной коронки.
Фото: Отверстие высверливают алмазной коронкой
Коронка размещается в центре разметки подрозетника, и начинается процесс сверления. Коронка должна иметь немного больший диаметр, чем сами отверстия.
Фото: Процесс высверливания отверстия
Для стандартных подрозетников подойдёт коронка с диаметром 82 мм. Рекомендуется сверлить на 4–5 мм глубже, чем требуется для установки, для обеспечения дополнительного пространства для проводов. Глубину можно отмерить маркером на коронке.
Фото: Выставить глубину сверления нужно по подрозетникам
Оптимальная скорость сверления составляет 3000 оборотов в минуту в режиме микроудара, если такая функция предусмотрена. В противном случае можно использовать обычный режим сверления. В процессе работы рекомендуется слегка покачивать дрель из стороны в сторону, чтобы избегать заклинивания коронки.
Если вы не можете сделать отверстие коронкой, воспользуйтесь сверлом диаметром 8 мм, чтобы просверлить отверстия по кругу с использованием ударной дрели. Это облегчит процедуру при использовании коронки. После того как вы достигнете необходимой глубины сверления, удалите бетонные фрагменты с помощью зубила или перфоратора.
Фото: Способ сверления без коронки
Выбор изделий и рекомендации по монтажу подрозетников
Материал стен — это основной фактор при выборе подрозетника. Все существующие типы изделий можно разделить на две основные категории: для полнотелых стен и для тонких перегородок.
К полнотелым стенам относятся конструкции, сделанные из твёрдых материалов, таких как газобетон, кирпич, бетон и железобетон. Для этих поверхностей используются подрозетники без дополнительных крепежных элементов. Их установка осуществляется при помощи строительного раствора (алебастра или гипса).
В таких моделях предусмотрены монтажные отверстия для подведения проводов, которые располагаются либо в дне, либо в стенках. Перед установкой подрозетника в бетон необходимо удалить перемычки и выдавить заглушку для освобождения отверстия.
В монтажных стаканах предусмотрены специальные отверстия для подводки проводов.
Тонкие перегородки изготовлены из композитных материалов, таких как пластиковые плиты, гипсокартон и фанера. Для таких стен подходят монтажные коробки с крепёжными лапками из металла или пластика, которые прижимают стакан, надёжно фиксируя его в полой стене. Лапки удерживаются внутри корпуса с помощью регулировки винтов.
Для установки тройных розеток часто применяются стаканы с боковыми креплениями, позволяющие объединять их в единые блоки методом пазовых соединений.
Каким требованиям должны соответствовать стаканы под розетку
Материал, из которого изготавливают короб, должен обладать достаточной прочностью. Высококачественные изделия способны выдерживать усилия, возникающие при выемке вилки из розетки, оставаясь при этом зафиксированными в стене. Для обеспечения данной характеристики, производители оснащают стаканы различными пазами, рёбрами и зацепами, которые располагаются с внешней стороны. Это правило актуально и для стаканов, которые устанавливаются в стену с использованием строительных смесей.
Технологические отверстия выполняют две функции: обеспечивают доступ проводов к розетке и усиливают фиксирующую степень крепления короба внутри стены. После окончательной установки подрозетника в бетон, вытащить стакан будет невозможно — потребуется разрушить пластик или участок стены вокруг него.
Монтажные стаканы необходимо надёжно фиксировать во время установки.
В большинстве случаев для изготовления коробов используется пластик. При этом применяются различные виды этого материала. Металлические подрозетники также существуют, но предпочтение лучше отдать именно пластиковым, так как этот материал обладает диэлектрическими свойствами. Кроме этого, покупка пластикового подрозетника обойдётся значительно дешевле.
Важно! Прежде чем покупать стакан, нужно удостовериться в наличии рёбер, необходимых для фиксации розетки. Производители формируют их на внутренней стороне изделий.
Металлические подрозетники имеют ещё одно ограничение. Они внутри имеют идеально гладкую поверхность, и крепёжным рассторам на розетках просто не за что зацепиться, что приводит к возможности выпадения электроустановочных устройств.
Пластиковые стаканы не должны поддерживать горение. Это требование особенно актуально для установки подрозетников в гипсокартон или другие композитные перегородки. Связано это с тем, что с кирпичными и бетонными стенами риск возникновения пожара минимален. Однако возникают ситуации, когда замыкание в розетке приводит к возгоранию обоев или мебели, находящейся вблизи.
Инструмент для монтажа подрозетников: какие коронки нужны для бетона и кирпича
Выбор коронки зависит от технологии монтажа и материала стен, с которыми ведутся работы.
Коронка для сверления отверстий подрозетников должна соответствовать материалу стены.
В быту применяются несколько типов коронок:
- Твердосплавные коронки – их режущие края покрыты напайками из победита или других твёрдых сплавов. Они эффективны для сухого бурения с ударным способом.
- Карбидно-вольфрамовые коронки – подходят для работы с бетоном, кирпичом и камнем. Ими можно устанавливать подрозетники под плитку или ракушечник.
- Алмазные коронки – их режущие детали покрыты алмазным напылением и идеально подходят для бурения крепкого бетона без удара (как сухим, так и мокрым способом).
Хвостовик коронки обязательно должен соответствовать патрону инструмента, с которым планируется работа.
Коронки различаются по форме хвостовика и типу крепления:
- с наконечником в форме шестигранника;
- с трехгранным хвостовиком;
- SDS Plus и SDS (подходят для большинства бытовых дрелей и перфораторов, их диаметр – 10 мм);
- SDS Top (для полупрофессиональных перфораторов, диаметр – 14 мм);
- SDS Max (для профессиональных перфораторов, диаметр – 18 мм).
Алмазная коронка для подрозетников
Для установки подрозетников в бетонные стены своими руками потребуется следующий набор инструментов и расходных материалов:
- электрический перфоратор с патроном, соответствующим требованиям SDS Max или SDS Plus;
- бур для бетона (длиной более 6 см, диаметром 5-8 мм);

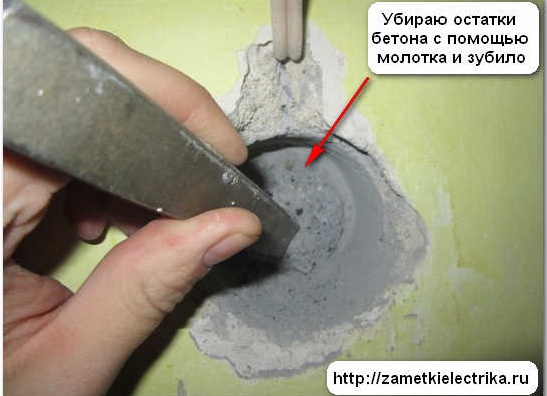

- молоток и зубило (в качестве альтернативы может подойти стальная лопатка для перфоратора);
- коронка по бетону необходимого размера с хвостовиком для патрона перфоратора (SDS Max или SDS Plus);
- респиратор и защитные очки;
- емкость для приготовления гипсовой смеси;
- шпатель;
- гипсовый порошок;
- насадки-миксер для дрели, чтобы замешивать компоненты раствора.
Обратите внимание! К установке подрозетников своими руками следует приступать только после того, как в помещении полностью организована проводка. В некоторых случаях допустимо прокладывать дополнительный кабель, однако для этого потребуется использовать болгарку с алмазным диском, что приводит к образованию мелкозернистой пыли в помещении.
Коронка может использоваться как насадка для дрели или перфоратора.
Победитовые и карбидно-вольфрамовые коронки для подрозетников по кирпичу и бетону
При выборе коронки основополагающим моментом будет не только выбранный способ бурения, но и материал стены. Также важно учитывать размер необходимых отверстий, их количество и ваш бюджет.
Карбидно-вольфрамовые и победитовые насадки отличаются доступной ценой. Их ресурс ограничен, так как они рассчитаны на небольшое количество отверстий. Они окажутся подходящими для новичков, решившихся сделать монтажные работы самостоятельно. Диаметр отверстий, которые создаются под розетку, должен быть равным размеру пластикового стакана, и, следовательно, коронка подбирается с нужным размером.
Как сверлить плитку
Чтобы осуществить сверление плитки, потребуется дрель или перфоратор. Работать следует на низких оборотах и контролировать силу нажатия, дабы не повредить плитку, например, трещинами.
Если нужно создать отверстия под дюбели, отлично подойдут сверла с копьевидной формой для кафеля, керамики и стекла. Наконечник в форме пера уменьшает площадь соприкосновения с плиткой, что позволяет снижать силу давления при сверлении. Это, в свою очередь, минимизирует риск повреждения плитки.
Для создания отверстия под розетку или трубу стоит использовать алмазную коронку для бетона или керамогранита.
При работе важно следить за перегревом плитки, так как это может привести к трещинам на её поверхности. Рекомендуется охлаждать сверло в воде каждые 15-20 секунд. Когда сверло упрется в стену, его необходимо заменять на сверло для бетона или кирпича.
Обратите внимание на следующие моменты при сверлении плитки, чтобы предотвратить её повреждение.
Как сверлить бетон
Бетон сверлить сложнее, чем дерево или металл, поэтому лучше использовать ударную дрель или перфоратор. Ударные движения сверла помогают пробивать бетон и удалять образовавшуюся крошку при вращении.
Артем Егоров
Перед тем как сверлить стену, важно воспользоваться тестером, чтобы убедиться, что в стене нет проводки. Также следует проверить место сверления с помощью металлодетектора и убедиться, что на пути сверла нет арматуры. Если арматура случайно попадется на пути, вам потребуется алмазная коронка или сверло по металлу. Как только сверло для бетона наткнется на арматуру, замените его на сверло по металлу.
Для работы с бетоном подойдут следующие насадки:
- Сверла по бетону с твердосплавными наконечниками, например, из победита. На упаковке может быть обозначено, что это ударные сверла, они хорошо справляются с нагрузками, возникающими при сверлении крепкого бетона.
- Насадки с зубчатой формой, предназначенные для выполнения работ в ударном режиме.
- Алмазные коронки, подходящие для безударного режима.
Наиболее подходящей будет алмазная коронка «Diamond Industrial» по бетону диаметром 80 мм.
Не забудьте надеть закрытую обувь, защитные перчатки, очки и маску или респиратор во время работы.
Сначала отметьте место для будущего отверстия карандашом. На сверле отметьте необходимую глубину отверстия фломастером или малярным скотчем. Для установки легкой картины или полки на дюбель хватит отверстия глубиной 2,5 см.
Вставьте в дрель сверло для бетона или коронку.
Приставьте кончик сверла к отмеченному месту на стене и убедитесь, что оно находится строго перпендикулярно плоскости стены.
Включите дрель на среднюю скорость и сделайте наметочное отверстие.
Использование перфоратора с насадкой-коронкой
Для создания отверстия в бетоне под розетку можно эффективно применять перфоратор с насадкой-коронкой. Этот инструмент позволяет быстро и точно выполнять отверстия необходимого диаметра.
Шаг 1: Подготовка рабочей зоны
Перед началом работы с перфоратором подготовьте устойчивую рабочую зону. Убедитесь, что площадка находится на ровной поверхности и защищена от грязи и пыли. Разместите все необходимые инструменты и материалы рядом.
Шаг 2: Подключение насадки-коронки
Выберите насадку-коронку нужного диаметра в соответствии с размером розетки. Обязательно прочитайте инструкцию по эксплуатации перфоратора и следуйте указаниям по установке насадки.
Шаг 3: Подготовка бетонной поверхности
Очистите поверхность бетона от пыли и грязи. Если поверхность имеет сильные повреждения или неровности, рекомендуется использовать штроборез для достижения более точного и ровного отверстия.
Шаг 4: Сделайте отметку
Используя маркер или карандаш, отметьте место, где будет расположено отверстие для розетки. Убедитесь, что отверстие достаточно большого размера для размещения розетки и имеет необходимую глубину для прокладки проводов. Уточните требования для электроинсталляций, которые действуют в вашей стране или регионе.
Шаг 5: Закрепите перфоратор
Установите перфоратор точно над отметкой на бетонной поверхности. Проверьте, что он находится в вертикальном положении, чтобы добиться ровного и прямого отверстия.
Шаг 6: Выполнение работ
Включите перфоратор и начните медленно прокручивать насадку-коронку по наметке на бетоне, обеспечивая инструменту удобный доступ в материал. Постепенно увеличивайте скорость и прилагайте небольшое давление для более успешного пробивания бетона. В процессе работы всегда следуйте инструкциям и рекомендациям, изложенным в руководстве по эксплуатации перфоратора.
Важно уделять внимание своей безопасности во время работы с перфоратором: используйте защитные очки, наушники и прочие средства индивидуальной защиты. Также желательно периодически охлаждать насадку-коронку, чтобы избежать перегрева и повреждения инструмента.
Работайте плавно и аккуратно, постепенно расширяя отверстие до требуемой глубины. По завершении работы выключите перфоратор и аккуратно удалите образовавшиеся отходы и пыль из отверстия.
Теперь у вас есть готовое отверстие в бетоне под розетку, что позволит вам продолжить электроинсталляционные работы в соответствии с требованиями и нормами безопасности.
Вопрос-ответ:
Как сделать отверстие в бетоне под розетку?
Сначала выберите место, где вы планируете установить розетку, и метьте его на бетоне. После этого вы можете использовать перфоратор или болгарку с алмазным кругом для сверления отверстия нужного диаметра. Помните о правилах безопасности: используйте защитные очки и маску, работая крайне осторожно.
Какой инструмент лучше всего подойдет для просверливания отверстия в бетоне?
Для удаления отверстия в бетоне можно использовать перфоратор или болгарку с алмазным кругом. Обычно перфоратор подходит для крупных отверстий, таких как для розеток, распределительных коробок и труб. Болгарка с алмазным кругом пригодна для более мелких круглых отверстий или расширения существующих отверстий.
Какой диаметр отверстия нужен для установки розетки в бетоне?
Диаметр отверстия для установки розетки в бетоне варьируется в зависимости от типа и размера розетки. Чаще всего, для стандартной розетки требуется отверстие с диаметром около 68-70 мм. Однако перед началом работ лучше проверить инструкцию по установке или проконсультироваться со специалистом для получения точных размеров необходимого отверстия.
Какой инструмент и техника работы будут наилучшими для сверления отверстия под розетку в бетоне?
Наилучшим инструментом для создания отверстий под розетки в бетоне является перфоратор с алмазным сверлом. Для начала определите нужное место для розетки и отметьте его на бетоне. Затем, используя перфоратор, начните с небольшого диаметра сверления и постепенно увеличивайте размер до необходимого. Не забывайте о безопасности: защищайте глаза и органы дыхания соответствующими средствами.
Как правильно выбрать место для отверстия под розетку в бетоне?
Выбирая место для создания отверстия под розетку в бетоне, учитывайте расположение проводки и удобство использования самой розетки. Также убедитесь, что место не находится рядом с арматурой бетона, чтобы избежать её повреждения.
