Инструмент для снятия изоляции с проводов: все о аппаратах для зачистки кабелей
В наборе каждого профессионального электрика обязательно присутствует инструмент для снятия изоляции с проводов. Это устройство необходимо для зачистки жил во время подключения розеток, выключателей, разделении проводов и т.д. Такое оборудование также будет полезно и для любителей-ремонтников, которые решили обновить электрику в своем доме или квартире.
В этой статье мы рассмотрим доступные инструменты для удаления оболочки с проводов, особенности их применения и обратим внимание на важные моменты, на которые нужно обратить внимание при их приобретении.
Необходимость использования специализированных инструментов
Для установки одной розетки или выключателя в квартире необязательно приобретать профессиональный инструмент. Вполне можно использовать обычный кухонный нож для зачистки участка провода. Однако если предстоит выполнение масштабного ремонта с полной заменой системы электропроводки, без специализированных инструментов не обойтись.
Количество проводников, которые нужно будет зачистить при глобальной реконструкции электропроводки в доме площадью 100 квадратных метров, может составить несколько сотен. Выполнение этой работы без специализированных устройств — это не рациональное использование сил и времени.
В современных помещениях необходимо устанавливать множество розеток, выключателей, распределительных щитков и осветительных приборов.
Кроме того, снятие изоляции без профессиональных инструментов влечет за собой ряд негативных последствий:
- существенный риск повреждения кабеля, что значительно снижает безопасность использования электропроводки;
- порез токопроводящей жилы приводит к уменьшению сечения провода, что может вызвать обрыв или перегрев в месте соединения;
- при неправильном срезе поврежденный провод при изгибе может сломаться.
В системах, работающих на высоких частотах с переменным током, ситуация усложняется за счет появления скин-эффекта — ток распространяется неравномерно и в основном в поверхностном слое проводника. В таких проводах даже самое малое повреждение жилы может привести к неисправности оборудования.
Хотя ножом можно аккуратно снять изоляцию, этот процесс отнимает много времени. А если необходимо подготовить несколько кабелей, ошибки будут неизбежны — быстро осуществить большое количество точных надрезов будет сложно.
Если перед вами стоит задача осуществить большие объемы работ, лучше не рисковать и воспользоваться специальными инструментами. Повреждение проводника может стать причиной возникновения пожара, поломки техники или электрошока.
Как правильно зачищать провода от изоляции
Зачистка проводов от изоляции требуется при ремонте, замене проводки, подключении дополнительных проводов к распределительным щиткам, увеличении длины проводов и в других аналогичных случаях. Из этой статьи вы узнаете, как правильно произвести зачищение проводов.
Перед началом зачищения необходимо оценить количество жил, тип изоляции и диаметр провода.
Как зачищать многожильные провода
Если в проводе всего одна жила, то для зачистки достаточно снять с нее изоляцию. Однако если в проводе несколько жил, придется работать с двойной изоляцией.
Работать с многожильным проводом несколько сложнее. Главная особенность заключается в том, что сначала нужно удалить общую изоляцию. Если вы используете нож, сделайте вдоль проводника продольный разрез на необходимую длину для зачистки. При этом важно не повредить внутренние жилы кабеля.
После того как вы освободите жилы через продольный разрез, их легче будет визуально контролировать. Затем сделайте поперечный надрез и снимите внешнюю изоляцию. Теперь можно зачищать каждую жилу провода. Другие способы зачистки будут рассмотрены позже.
Процесс демонтажа жил с помощью продольного разреза
Как работать с различными типами изоляции
На проводах могут использоваться разные виды изоляции: пластиковая, металлическая оплетка, броня и тканевая обмотка.
Пластиковая изоляция легко снимается с помощью обычного режущего инструмента, о котором будет рассказано далее.
Для удаления металлической брони, например, из стальной или свинцовой ленты, потребуются электрические ножницы с зубцами на лезвиях. Эти ножницы делают из высокопрочной стали.
Ножницы, предназначенные для работы с кабелем с ленточной броней
Металлическую оплетку из тонкой проволоки следует аккуратно обрезать ножницами, расплести и удалить.
Чтобы снять изоляцию из ткани, используйте наждачную бумагу с мелким абразивом: нулевка или единичка в зависимости от диаметра кабеля.
Почему важно знать диаметр провода
Выбор инструмента для снятия изоляции зависит от диаметра провода. Для работы с кабелем малых диаметров подойдут ручные инструменты, такие как бокорезы. В то время как для работы с проводами большего диаметра и несколькими видами изоляции потребуется целый набор инструментов, включая нож, усиленные ножницы и стриппер.
Как зачищать изоляцию в зависимости от доступного инструмента
Использование инструмента существенно влияет на простоту процесса зачистки проводов и усилия электроустановщика. Если с профессиональным инструментом можно быстро зачищать любой провод за секунду одним движением, то с бытовыми инструментами этот процесс займет больше времени. Подробнее рассмотрим каждый инструмент ниже.
Как зачистить провод ножом
Нож является одним из самых распространенных инструментов в быту. Если вам редко нужно зачищать изоляцию, вполне реально обойтись канцелярским или острым кухонным ножом.
Для этого возьмите нож в одну руку, а проводящее устройство во вторую. Направьте лезвие от себя и аккуратно снимайте изоляцию с жилы. Лезвие ножа должно располагаться практически параллельно жиле. Это минимизирует риск повреждения ее.
Обратите внимание, что делать круговые надрезы и ставить лезвие перпендикулярно проводнику недопустимо, так как это может повредить жилу.
Правильное положение лезвия при снятии изоляции кабелем ножом
Если вы ищете более удобный инструмент, обратите внимание на монтажный нож для снятия изоляции. Он оснащен тупой пяткой на острие, которая защищает жилы от повреждений.
Нож для снятия изоляции с защитной пяткой
Чтобы снять изоляцию с помощью ножа с пяткой, сделайте небольшой надрез на свободном конце провода. Этот разрез необходим для того, чтобы вставить пятку под изоляцию. Вставьте пятку под защитное покрытие и выполните продольный разрез на требуемую длину. После этого освободите жилы и удалите оставшуюся изоляцию.
Снятие изоляции с помощью ножа с пяткой
Как зачистить кабель бокорезами
Если у вас есть бокорезы, возьмите их так, чтобы заточенные кромки были направлены в сторону, противоположную от движения инструмента. Аккуратно нажмите на ручки, чтобы не повредить жилы кабеля, но достаточно, чтобы изменить форму изоляции. Оборвите изоляцию с разных сторон и удалите её с проводника.
Снятие изоляции бокорезами
Как снять изоляцию с помощью стриппера
Стриппер — это профессиона специальный инструмент, предназначенный для снятия изоляции. Если работа с проводами является вашей постоянной задачей, стоит задуматься о приобретении такого устройства. В зависимости от модели и производителя стрипперы могут иметь разные формы, но принцип их работы остаеттся схожим: они подрезают и снимают изоляцию с проводника.
Для удаления изоляции установите регулятор сечения в нужное положение, исходя из диаметра кабеля. Затем просто нажмите на рукоятку, и кабель будет зачищен.
Работа со стриппером, как правило, является самой простой и быстрой.
Как зачищать изоляцию ручным зачистителем
Ручной зачиститель или съемник — другой инструмент, позволяющий быстро зачищать кабель. Для работы с ним необходимо вставить провод в специальный паз, зажать его, а затем прокрутить вокруг своей оси. В результате изоляция успешно снимается.
Ручной зачиститель кабеля
Как зачистить изоляцию паяльником
Этот метод не рекомендуется использовать, так как при плавлении изоляции выделяются токсичные вещества. Тем не менее, некоторые монтажники иногда прибегают к использованию паяльника или зажигалки для зачистки тонких проводов. Для этого достаточно провести горячим жалом по изоляции или оплавить провод зажигалкой. Оплавленную изоляцию затем можно удобно снять с помощью плоскогубцев или руками.
Обжиг изоляции зажигалкой
Разнообразие инструментов
Современные инструменты, применяемые для зачистки проводов и кабелей, классифицируются по различным характеристикам:
Существуют два основных метода – термический и механический. Первый способ подходит для проводников небольшого сечения и при низком объеме работ, тогда как второй чаще используется в профессиональных целях и при большом количестве операций.
В зависимости от способа воздействия на оболочку механические методы подразделяются на две категории:
- Резка. Режущая часть инструмента аккуратно срезает оболочку вокруг металлической жилы, после чего часть изоляции просто снимается с проводника.
- Разрыв. С помощью специальных зубцов проводник закрепляется в рабочей части инструмента, а затем оболочка с усилием срывается вдоль проводника.
Выбор способа и типа инструмента в первую очередь определяется площадью сечения проводника, сложностью и объемом выполняемых работ.
По количеству выполняемых операций по снятию оболочки в заданный промежуток времени инструменты можно разделить на 2 категории:
- Бытовые. К ним относятся электромонтажные ножи, бокорезы, плоскогубцы. Эти инструменты предназначены для зачистки проводов при низком объеме работы.
- Профессиональные. Прежде всего, это стрипперы, щипцы и клещи. Они позволяют быстро зачищать оболочку проводников.
В домашних условиях чаще всего применяется нож, благодаря его доступности, простоте использования и низкой стоимости.
По степени автоматизации инструменты делятся на ручные, полуавтоматические и автоматические. Эта классификация в первую очередь актуальна для профессиональных инструментов.
Важно помнить! Инструменты для очистки могут быть как универсальными, так и специализированными, например, предназначенными только для интернет-кабеля или силового провода. Также они могут различаться по размерам поперечника проводника, хотя наиболее распространенные модели подойдут для жил с диаметром от 4 до 40 мм.
Основные способы зачистки
Существует два основных подхода к быстрому снятию изоляции с проводов или кабелей — термическая обработка (обжиг) и механическая обработка. Каждый из этих способов имеет свои особенности и области применения:
Метод термической обработки предполагает нагревание края проводника до температуры, при которой материал его изоляционной оболочки начинает плавиться или гореть. Если участок, который нужно освободить от изоляции, довольно большой, то расплавляет не весь отрезок, а лишь ту часть, до которой необходимо сделать зачистку. Затем остальную часть изоляции снимают с помощью плоскогубцев.
Для нагрева можно использовать три прибора:
- Паяльник;
- Зажигалка или другой источник открытого пламени;
- Раскаленная нихромовая нить.
Этот метод отлично подходит для небольшого объема работ и обычно используется для снятия изоляции с тонких проводов, предназначенных для работы при напряжении до 5 вольт, так как такие жилы легко повредить другими инструментами.
Механический метод подразумевает срезание изоляционной оболочки с помощью остро заточенной режущей части ручного инструмента — например, ножа. Можно использовать специальный электромонтажный нож или самодельные инструменты из полотна ручной ножовки.
Техника реза должна выполняться так, чтобы слой металлической жилы или волосков был задет как можно меньше. Для этого острие самой режущей части нужно направить под как можно более острым углом к оболочке. Метод подходит для небольшого или среднего объема работ, при условии достаточной квалификации мастера, и если оболочка изготовлена из ПВХ или резины.

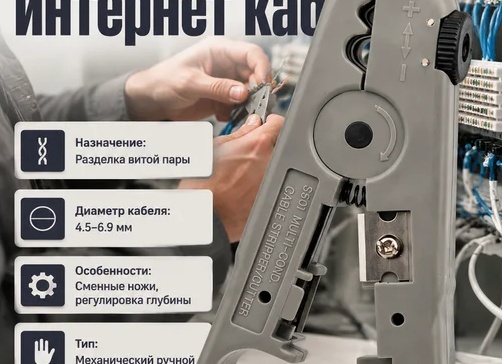

Зачистка телевизионного и интернет-кабеля
Для очистки телевизионного кабеля также существуют специальные стрипперы. Они отличаются от обычных тем, что имеют два ножа на определенном расстоянии, что упрощает установку F-разъема.
Источник
Перейти на сайт | Как это работает | Возможности ПО | Кейсы
Как зачищать бронированный кабель?
Зачистка (разделка) бронированного кабеля — это трудоемкий процесс, который выполняется перед монтажом муфты и, как правило, требует специализированного инструмента. Все дело в том, что такие кабели, как правило, имеют значительное сечение, а защитные бронированные слои изготавливаются из металла (свинца, алюминия).
Схема разделки кабеля: 1 — защитный изоляционный слой; 2 — бронированный слой; 3 — свинцовая оболочка; 4 — поясная изоляция; 5 — фазная изоляция; 6 — жилы;
Основная последовательность по удалению слоев изоляции и брони будет следующей:
- Сначала общая изоляция надрезается ножом по кругу и вдоль, а затем снимается с кабеля;
- После этого, разматывая бронированный слой, их отделяют с помощью зубила и молотка, ножниц по металлу (или другого подобного инструмента);
- Кабельные жилы освобождаются от свинцовой оболочки с помощью круговых надрезов острым ножом, после чего с использованием плоскогубцев её удаляют;
- На заключительном этапе снимают поясную изоляцию, разводя в стороны и зачищая от фазной изоляции каждую токоведущую жилу.
Для профессиональной зачистки жил в бронированном кабеле используются специальные ножницы (бронерезка), которые позволяют быстро зачистить кабель от общей изоляции и броневого слоя.
Как зачищать оптический кабель?
Существует несколько технологий разделки оптического кабеля, каждая из которых отличается требованиями к инструментам и навыками монтажника. Зачистка такого кабеля зависит также от типа муфты, используемой при соединении. В ряде случаев кевларовые нити, входящие в состав кабеля, срезаются, тогда как в других — они остаются и закрепляются в муфте.
Для работы с оптическим кабелем применяются стрипперы (прищепки, ножевые модификации), бокорезы, различные типы ножей (макетный, плужковый), плоскогубцы и другие. В продаже также имеются специальные комплекты для работы с таким видом кабеля, например, НИМ-25. Ниже рассмотрены этапы выполнения зачистки оптоволоконного кабеля.
1. Снятие внешней оболочки и троса
При демонтаже внешней оболочки кабеля применяют специальный нож-стриппер для оптоволокна или аналогичный инструмент для силового электрокабеля. С помощью такого ножа выполняют круговой надрез по окружности оптического кабеля и делают два продольных реза. Затем удаляют оболочку, которая состоит из двух половинок.
На этом этапе важно правильно выставить толщину реза: если сделать его слишком глубоким, то есть риск повреждения оптического волокна, а если недостаточно глубоким, то без проблем удастся удалить изоляцию.
2. Удаление брони из стальной проволоки, гофрированной стальной ленты и кевларовых нитей
На данном этапе происходит демонтаж брони с использованием трососек и бокорезов (кевлар не следует резать обычными инструментами). Здесь важно внимательно работать и следить, чтобы при этом не осталось острых краев и заусенцев на элементах брони, способных впоследствии повредить оптоволокно.
Кевларовые нити удобно срезать специальными ножницами с керамическими накладками, поскольку обычные режущие инструменты быстро затупляются при работе с кевларом.
3. Зачистка модулей
Завершающим этапом перед установкой в муфту оптического кабеля является снятие оболочек с модулей. Для этого используют стриппер (соблюдая необходимую толщину реза) и двумя круговыми движениями выполняют надрез. Дальше эта оболочка стягивается с оптоволокна. Важно не приложить чрезмерных усилий, так как это может повредить волокно и снизить качество соединения.
Качество снятия изоляции с различных кабелей — ключевой этап в электромонтажных работах, от которого зависит работоспособность всей системы, ее надежность и долговечность. Поэтому такую работу следует выполнять с большой ответственностью и аккуратностью.
