Перечисленные модели считаются наиболее высокоэффективными, простыми в сборке и установке, а также надежными. Остальные варианты имеют ряд значительных недостатков, среди которых самым серьезным считается недостаточная производительность.
Как из хлама сделать ручной насос для перекачки воды
На даче или в загородном доме не всегда требуется мощный электронасос для создания высоких напоров и значительных объемов воды. В таких случаях его можно заменить на ручной насос, что позволит сэкономить как электроэнергию, так и расход воды.
Понадобится
- Чугунный или стальной маховик (штурвал);
- Клиновой ремень;
- Одноручьевой шкив;
- Подшипники качения;
- Короткая и длинная шпильки;
- Болты, гайки, плоские и граверные шайбы;
- Круглые и профильные трубы;
- Стальная пластина.
В месте соединения одной из спиц с ободом маховика необходимо намечить и просверлить сквозное отверстие.
С использованием ручного метчика и воротка выполняем нарезку резьбы в полученном отверстии. На длинный болт с круглой головкой надеваем короткую трубку и фиксируем ее двумя гайками. Свободный конец болта с трубкой ввинчиваем в резьбовое отверстие на штурвале и с оборотной стороны также фиксируем двумя гайками.
Для получения оси маховика просим знакомого токаря изготовить деталь по заранее подготовленному чертежу из короткой шпильки.
К торцевой части круглой трубы прикладываем подшипник и привариваем его с помощью сварочного аппарата.
На трубе, на несколько сантиметров выше подшипника, нужно отметить место для высверливания отверстия, к которому под углом приварим скошенный торец другой трубки.
Накручиваем гайку и шайбу на длинную шпильку, затем заводим ее в трубу вплоть до упора в подшипник. На наружный конец шпильки ставим гравер и, затянув гайку, устанавливаем одноручьевой шкив, который также фиксируем гайкой с гравером.
Преимущества и недостатки ручных насосов для скважин
Главное требование для всех ручных насосов заключается в их способности перекачивать воду с минимальными усилиями. Хотя напор, создаваемый ручным насосом, не сравнится с электронасосом, важно учитывать также и отсутствие потребления электроэнергии, что дает возможность сэкономить на электроносителях.
К позитивным сторонам ручных насосов для скважин относятся следующие аспекты:
- Полная автономия – такие устройства не требуют подключения к электросети, что делает их подходящими для участков, где отсутствует электроэнергия;
- Низкая стоимость – даже заводская модель будет более доступной по цене, чем ее электрическая альтернатива, а при самостоятельном изготовлении можно существенно сократить затраты;
- Универсальность применения – ручные насосы подходят как для мелких, так и для глубоких скважин;
- Высокая ремонтопригодность – простота конструкции обеспечивает минимальное количество заменяемых частей;
- Простой монтаж – водяной ручной насос можно установить самостоятельно, не прибегая к помощи специалистов и без использования профессионального оборудования;
- Легкость в эксплуатации – эти механические насосы управляются простым рычагом, с которым справится даже ребенок.
Несмотря на невысокую производительность ручных насосов, это становится проблемой в ситуации, когда необходим большой объем воды. Если вам нужно обеспечивать водоснабжение для пары цветников, ручного насоса вполне будет достаточно, но если вы заботитесь о большом огороде, где требуется регулярный полив, могут возникнуть трудности. В среднем с помощью ручного насоса можно за одну минуту набирать до 40 литров воды.
Виды ручных насосов для скважины и их особенности
Ручные насосы для скважин доступны в различном исполнении. Пластиковые устройства являются наиболее экономичным вариантом, но они предназначены только для сезонного использования и зачастую не долговечны. Их не следует оставлять на зиму, что делает их отличным выбором для дачных участков.
Существуют различные типы ручных насосов: мембранные, поршневые, крыльчатые и штанговые. Каждая из этих разновидностей имеет свои особенности и нюансы эксплуатации.
Крыльчатые насосы
Крыльчатые насосы обладают компактными размерами и способны откачивать воду с глубины до 7 метров из чистых скважин. Эти модели идеально подходят для установки в помещениях, где скважина располагается прямо в доме.
Конструкция крыльчатого насоса включает корпус с двумя патрубками, крыльчатку с лопастями и клапаны на входе и выходе в камерах, а также фланец.
Необходимо отметить, что насосы данного типа подходят не только для перекачки воды, но и могут использоваться для вязких и густых жидкостей, при условии их чистоты.
В продаже чаще всего встречаются крыльчатые насосы из анодированного металла; однако существуют и бронзовые модели, которые нередко отличаются превосходной устойчивостью к коррозии. Такие устройства можно смело назвать долговечными.
Поршневые насосы
Поршневые ручные насосы очень популярны среди владельцев загородных участков.
Эти устройства устанавливаются на небольшом возвышении и подходят для скважин, где уровень воды достаточно высок. Поршневой насос может успешно работать в скважинах глубиной до 10 метров.
Принцип действия поршневого насоса довольно прост: при нажиме на рычаг поршень перемещается, поднимая воду под давлением и предотвращая ее обратный поток благодаря обратному клапану.
Поршневые насосы идеально подходят для скважин с чистой водой или незначительным содержанием мелкого песка.
Следует помнить, что эти насосы требуют периодического технического обслуживания, включая замену прокладок и уплотнителей. Кроме того, поршневой насос достаточно просто изготовить самостоятельно из доступных материалов.
Штанговые насосы
Штанговые насосы, известные также как штоковые, используются в скважинах, глубина которых достигает 20–30 метров. Эти насосы считаются наиболее эффективными по сравнению с другими типами благодаря своей способности работать на больших глубинах.
Классификация ручных насосов
Ручные насосы для выкачивания воды из абиссинских или других видов скважин выполняют одну основную функцию, но имеют два разных типа. Одни представляют собой простые устройства, другие же предназначены для более сложных условий и могут быть более многофункциональными.
Поршневые насосы ручного типа
Для понимания принципа работы поршневого насоса следует сначала рассмотреть его конструкцию. Давайте взглянем на изображение, чтобы понять, как можно сделать ручной насос для воды самостоятельно или же обратиться в магазин за готовым решением:
При использовании поршневых насосов глубина скважины до зеркала воды не должна превышать 10 метров.
Теперь подробно разберем, что именно происходит внутри насоса во время процесса откачивания жидкости из абиссинской скважины. Для этого необходимо взять в руки металлическое коромысло и выполнять движения вверх и вниз. При опускании поршня вниз клапан выпускает излишки воздуха, а при его подъеме образуется вакуум, который поднимает воду из скважины на поверхность. Естественно, как только начнет течь вода из ручного насоса, вы должны продолжать качать, иначе водяной поток прекратится.
Поршневые насосы также известны как вакуумные насосы.
Штанговые насосы ручного типа
Если на вашем участке водоносный слой залегает на глубине от 10 до 30 метров, вам потребуется штанговый насос для перекачки воды из скважины. Давайте рассмотрим устройство этого агрегата, чтобы выяснить, стоит ли делать штанговую помпу своими руками или приобрести готовую в магазине.
Главное отличие штангового насоса от поршневого заключается в том, что в штанговом насосе используется более длинная штанга с поршнем на конце. В сути, это такая же поршневая помпа с удлиненной штангой и увеличенным рычагом.
Водяной насос для скважины должен быть установлен на обсадную трубу диаметром 100 миллиметров, объем работы этого устройства составляет 40 литров в час.
Как правильно выбрать ручной насос
Для того чтобы выбрать подходящий ручной насос, необходимо учесть ряд факторов:
- Глубина водяной скважины. Если глубина не превышает 10 метров, для перекачки грунтовых вод подойдёт обычная поршневая система. Если же у вас абиссинская скважина, глубина которой варьируется от 10 до 35 метров, вам потребуется штанговый насос.
- Диаметр скважины — существует минимальный размер, это 4 дюйма (10,16 сантиметра). При таком диаметре скважины вы сможете установить насос ручного типа.
- Период использования — уточните, нужен ли вам насос для круглогодичного использования или только на сезон. В продаже также имеются пластиковые ручные насосы, подходящие для летнего пользования, их стоимость намного ниже, чем у всесезонных металлических насосов.
Устройство самодельного поршневого насоса для скважин
Поршневой насос является наиболее простым в изготовлении. Его рабочий механизм уже был описан, осталось уточнить несколько деталей:
- Вода должна поступать через не корпус-гильзу, а через подключенный к нижней части корпуса всасывающий шланг.
- Шток следует крепить к рычагу, чтобы облегчить подъем поршня.
- Между выходным патрубком и водопроводной трубой укажите запорный вентиль или обратный клапан, чтобы предотвратить обратное течение жидкости из трубы обратно в насос во время его простоя.
Теперь изложим примерный порядок действий мастера:
Изготавливается корпус
В качестве заготовки можно использовать трубу длиной 600–800 мм с внутренним диаметром 80 мм, внутренняя поверхность которой должна быть максимально гладкой. Идеальным вариантом будет цилиндр от двигателя внутреннего сгорания или гидроцилиндр. Если применяется обычная труба, ее необходимо обработать шабером.
В верхней части корпуса сбоку следует прорезать отверстие и приварить выпускной патрубок.
Погружной насос следует выбирать особенно тщательно. Узнать о технических характеристиках и оценке качества насоса «Водолей» можно в следующих материалах.
Подробнее о том, как построить декоративный колодец своими руками, можно узнать по ссылке.
Вся информация о ремонте погружных насосов своими руками представлена в данной публикации.
Изготовление крышек
Крышки можно изготавливать из любого доступного материала – стального проката, пластика или даже дерева.
Последний вариант является самым простым и эффективным: впитывая влагу, древесина разбухает, благодаря чему надежно фиксируется в трубе.
Лучше всего изготавливать крышки из лиственницы или дуба.
В той крышке, которая будет установлена в верхней части насоса, следует высверлить отверстие под шток; в нижней – установить обратный клапан.

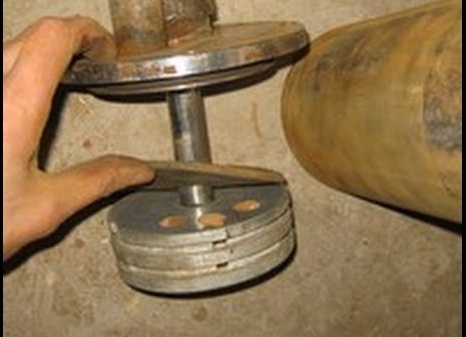

Изготовление поршня
Поршень, как и крышки, может быть изготовлен из любых материалов. Главное, чтобы он имел круглую форму и был оснащен кольцевым уплотнителем из резины. В корпусе поршень должен перемещаться достаточно плотно, но без чрезмерного сопротивления.
К центру поршня следует прикрепить шток, воспользовавшись шпилькой.
Труба всасывания
В процессе работы насос образует разрежение в всасывающей трубе; поэтому она должна быть достаточно жесткой, чтобы противостоять атмосферному давлению. Для этого подойдут как металлические, так и пластиковые трубы.
Если используется резиновый шланг, его нужно армировать либо использовать армированный вариант.
Обратные клапаны
Производительность и общая эффективность насоса напрямую зависят от герметичности обратных клапанов. Наиболее простой вариант – это мембранный или лепестковый клапан. Он представляет собой плотно установленный в корпус насоса диск с отверстием, закрывающимся резиновым куском с одной стороны. При движении воды в нужном направлении, она отгибает резину, позволяя жидкости проходить через клапан с минимальными препятствиями.
Если же наблюдается обратный поток, резина прижмется к отверстию, блокируя путь для воды. Аналогичный клапан необходимо установить и в поршень.
Сборка насоса
Поршень со штоком устанавливается в корпус, который затем закрывается крышками. Осталось прикрепить к штоку рычаг и снизу к корпусу подсоединить всасывающую трубу.
Выводы
Итак, после анализа всего вышеизложенного, можно подвести следующие итоги:
- Для домов с постоянным проживанием основным устройством для водоснабжения остаётся электронасос, в то время как ручной агрегат является резервным механизмом;
- Если дачный дом посещается только летом, и количество людей, которые регулярно там бывают, не превышает трех, то с экономической точки зрения будет лучше установить ручную помпу, в то время как электрическая модель сделает ваше пребывание на даче более комфортным;
- В загородном участке без электроснабжения ручной насос станет идеальным вариантом.
Для орошения нескольких грядок и парочки клумб можно забирать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов потребуется насос, для обслуживания которого потребуется всего лишь пара рук.
Собрать простейшую колонку можно самостоятельно, используя навыки сварки и сборки пластиковых деталей.
При этом существует множество заводских моделей, которые нецелесообразно изготавливать самостоятельно. Например, агрегаты, основанные на крыльчатке. Такие приборы применяются в промышленных масштабах и не подходят для дачного использования.
Кроме того, купить компактную колонку, которая внешне напоминает закрутку для банок, зачастую оказывается дешевле, чем ее изготовление самостоятельно.
В итоге, ручной насос для воды является устройством, способным помочь в ситуациях, когда невозможно использовать электрическое оборудование. При необходимости вы можете закачать несколько бутылок или ведер из колодца или скважины с помощью ручной помпы. Однако для полноценного водоснабжения загородного дома такое устройство не подходит.
Если вы решили попробовать самостоятельно изготовить ручной насос для скважины, начните с изучения видео-отзывов домашних мастеров, которые делятся своим опытом. Это поможет вам не только понять чертежи, но и избежать множества ошибок:
Хотя для того, чтобы пользоваться ручным насосом, требуется больше усилий, чем с электрическим, бывают ситуации, когда ручной насос для воды является необходимым, а подчас единственно возможным решением. Например, это может быть временный вариант на этапе организации водоснабжения дома. Покупать оборудование для краткосрочного использования нерационально. Согласны ли вы с этим?
Предлагаем вам обширную информацию о вариантах самостоятельного изготовления ручных насосов. Мы представляем проверенные на практике методики, которые доступны домашним мастерам как по стоимости, так и по способам реализации. Созданная по нашим советам самоделка безотказно прослужит назначенный срок.
В данной статье вы найдете ценные рекомендации для умельцев, желающих осуществить непростую задумку. Тщательно описаны популярные и менее распространенные модели. Информация подкреплена фото-подборками, схемами и видео-инструкциями.
Как сделать ручной насос
Ручной насос особенно нужен в весенний и летний сезоны. Чтобы собрать ручной насос для воды своими руками, вам просто необходимо просмотреть специализированные страницы в интернете. Решение можно найти, изучив несколько предложенных вариантов. Часто предпочтение отдается конструкциям, разработанным еще в советские времена, так как они более надежные и качественные, чем современные.
Как же сделать ручной насос для колодца глубиной около восьми метров? Для этого вам потребуются сварочный аппарат и использованные материалы.
Основные детали
- Пятилитровый углекислотный огнетушитель с толщиной стенок 5 мм;
- Два сгона на три четверти – один для излива (сбоку), второй для заборной трубы (внизу);
- Уплотнительная резина;
- Полдюймовая труба длиной 1 метр;
- Два клапана;
- Пруд диаметром 14 мм для штока, чтобы он проходил в головку огнетушителя;
- Рычаг толщиной 12 мм, шириной 28 мм и длиной 70 см;
- Базовая опорная стойка толщиной 12 мм, шириной 28 мм;
Также понадобятся дополнительные элементы:
- Станина размером 7х30х25 см, на которую всё будет крепиться;
- Крепёжный уголок 4х35 мм;
- Стальные ручки для удобного переноса конструкции;
- Болты М8 для крепления плеч рычага.
Сгоны размером три четверти помогут увеличить проходимость и уменьшить нагрузку во время накачки воды. Можно использовать и сгоны полдюймового диаметра. Сгоны привариваются к корпусу насоса (огнетушителю). Но сначала нужно изготовить сам корпус.
Описание процесса изготовления
Принцип работы насоса включает создание вакуума для всасывания воды из колодца, именно на этой основе и строится устройство.
- В огнетушителе срезаем дно. Между корпусом и станиной помещаем уплотнительную резину, вырезанную по размеру корпуса. После этого крепим конструкцию к основанию в четырёх местах с помощью уголков. Используются болты и шайбы для монтажа. Упрощая процесс, можно создать отверстия с помощью горячей проволоки в металле, по которому будет ходить шток. Основное отверстие должно быть выполнено аккуратно сварочным аппаратом;
- К штоку привариваем резьбовой сгон и вкручиваем возвратный поршень, играющий роль обратного клапана в системе. В качестве поршня подходит пятимиллиметровый металлический круг с отверстиями диаметром 10 мм для прохода воды. Наверху данного круга устанавливаем манжету, вырезанную из резины;
- Вся конструкция держится на опорных ножках, которые крепятся на болтах М12. Эти ножки вставляются в гайки, заранее вваренные в станину. Конструкция полностью разборная;
- После завершения всех сварочных работ насос грунтуется и покрывается краской.
Шток жестко прикреплен к ручке. При движении штока манжета поднимается, и вода, проходя через отверстия поршня, поднимается и выходит через боковой сгон (носик колонки). Ручка для откачивания должна свободно колебаться влево и вправо.
В результате насос способен выкачивать до двух-трех литров воды за раз. Этот насос отлично подойдет для забора воды, например, из скважины или колодца.
Для справки: Все насосы используют базовые силы природы для перемещения жидкости. Как только движущиеся части насоса начинают работать, вода выталкивается в сторону.
Переделка китайского насоса
Наверняка многие из вас столкнулись с проблемами при покупке бесколлекторных насосов китайского производства. Несмотря на то что такие аппараты зачастую неплохие, они могут быстро выйти из строя: часто ломается электронная начинка насосов, защищенная эпоксидной смолой. Китайская насосная установка обычно служит не больше двух недель на солнечном коллекторе. Разобравшись с принципом работы устройства, можно попробовать переделать китайские водяные насосы своими руками. Это даст возможность получить более надежное решение, соответствующее вашим требованиям.
Как же сделать новый насос для воды из сломанного китайского агрегата? Прежде всего, необходимо разобрать насосик и изучить схему сборки. Некоторые детали, такие как крыльчатка, могут пригодиться для создания нового устройства.
Новый самодельный насос будет собран из мощного двигателя советских времен, соединительной муфты и китайской крыльчатки. Это устройство можно смело устанавливать на солнечный коллектор, и все вопросы с насосом будут сняты на долгое время, обеспечивая надежную работу.
Важно! Переделанное устройство для колодца должно быть закрыто от пыли, поскольку она является одной из наиболее распространенных причин поломок двигательного оборудования.
Собранный агрегат необходимо установить и протестировать в работе. Такой самодельный насос хорошо справляется с подачей воды с глубины около двух метров, и его будет достаточно на несколько лет для надежной эксплуатации, учитывая цикличность его работы.
Для сезонного полива в основном используются устройства с минимальным набором изнашиваемых деталей:
- асинхронный центробежный насос, изготовленный своими руками;
- трехфазный бесколлекторный агрегат.
По популярности конструкция электронасоса центробежного для воды занимает лидирующие позиции среди насосов аналогичного назначения.
В целом, создать насос для перекачки воды достаточно просто. Сделанный своими руками, он станет надежным и эффективным средством для решения домашних задач: полива, забора питьевой воды из скважин. Простая в техническом плане конструкция позволит сократить потребление электроэнергии и воды.
