Подключение и монтаж светодиодных лент 12 / 24В

Если светодиодная лента имеет монтажные проводники, то пайка в этом случае не будет необходима. На концах проводов надевают термоусадочную трубку, после чего жилы скручиваются (+ провода светодиодной ленты должны быть соединены с красным проводом, а – с черным). Затем термоусадочная трубка распределяется по месту соединения, а затем её нагревают. Как альтернатива, вы можете использовать изоленту. Если вы предпочитаете скрутку, то пайка также допустима.

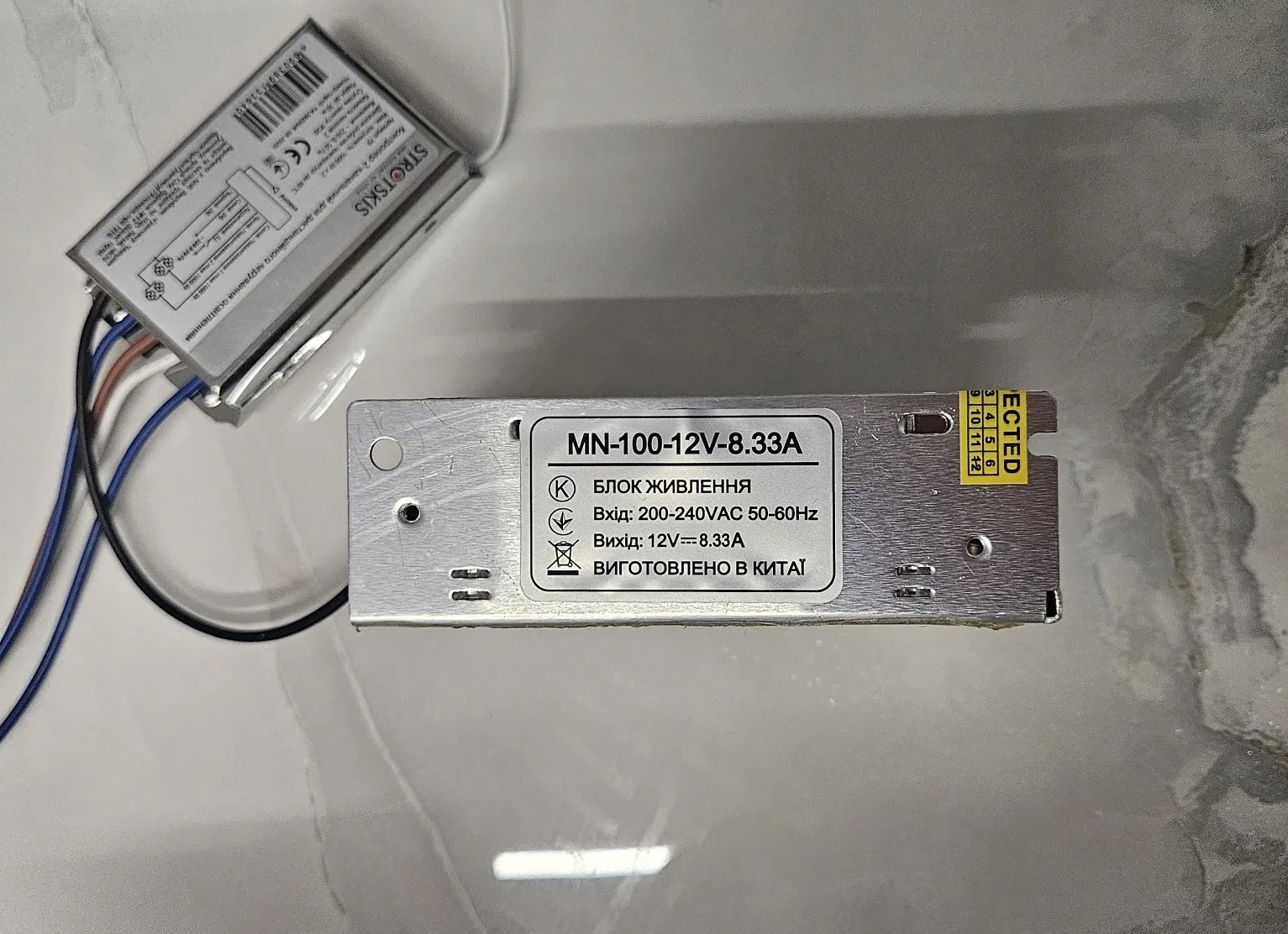

Подключение светодиодной ленты к блоку питания

В современном дизайне интерьеров, архитектурной подсветке и ландшафтном дизайне светодиодные ленты занимают важное место. Их использование позволяет создавать сложные световые конструкции, выделять функциональные зоны и добавлять визуальные акценты. Однако процесс монтажа таких лент, сборка всей конструкции и пайка проводов могут оказаться достаточно сложными для домашних мастеров. Хотя сама работа по подключению не представляет особой сложности, она требует знания определенных нюансов, которые напрямую влияют на эффективность работы и безопасность эксплуатации освещения. Давайте более подробно рассмотрим, как правильно подключить светодиодную ленту к блоку питания, а также основные методы подключения таких изделий к электросети. Эта информация окажется полезной для тех, кто хочет самостоятельно установить светодиодные ленты.

Важно понимать, что напрямую подключить светодиодную ленту к сети 220В без использования блока питания невозможно. Исключение составляют специальные светотехнические изделия, созданные для работы с электросетью 220 В. Однако большинство доступных на рынке светодиодных лент требует питания 12 В, а некоторые из них нуждаются в 24 или 36 В. Энергия, получаемая от электросети, представляет собой 220 В переменного напряжения. В случае прямого подключения светильник просто сгорит. Поэтому необходимо понизить это напряжение. Для предотвращения перегрузки используются блоки питания (БП), которые преобразуют входное напряжение 220 В в 12 В (или 24 В, 36 В), обеспечивая безопасное и надежное подключение.

Обратите внимание: резать светодиодную ленту в процессе монтажа разрешается только по специально указанным линиям. Конструкция светодиодной ленты состоит из последовательного соединения трех кристаллов. Если вы случайно разрежете ленту в другом месте, она просто не будет функционировать. Чтобы избежать подобных ситуаций, производители маркируют ленты специальными знаками, указывающими места, где их можно безопасно резать. В таких случаях каждая отрезанная часть будет работать как независимая единица.

Перед подключением блока питания к светодиодной ленте следует сначала выбрать подходящий кабель. Для этого достаточно провода с сечением 1,5 мм². Один конец кабеля подключается к клеммам ленты, согласно маркировке на ее поверхности, а другой конец — к блоку питания. В большинстве случаев для соединения используется метод пайки. Далее необходимо подключить сам блок питания к электросети 220 В. Для этих целей рекомендуется использовать три провода:

1. Коричневый — для фазы.
2. Синий — для нуля.
3. Желтый — для заземления.

Для питания светотехнического изделия используются два кабеля: красный (+) и черный (-).

На блоке питания предусмотрен винт регулировки. Поворачивая его, можно корректировать уровень выходного напряжения, которое будет подаваться на ленту. Подключите мультиметр, чтобы установить имеющееся значение выходного напряжения. Установите его на уровень 12 В (или 24 В, 36 В, если используется соответствующая лента). Повышение напряжения может значительно сократить срок службы оборудования, в то время как пониженое напряжение приведет к снижению яркости свечения.

Наиболее простая схема подключения блока питания к светодиодной ленте — это параллельное подключение отдельных участков. Однако такая схема подходит только для небольших отрезков. При использовании более мощных моделей лучшим решением будет двустороннее подключение ленты к блоку питания, чтобы избежать уменьшения яркости светового потока на концах цепи, а в случае цветных моделей — изменений в оттенке свечения.

Варианты подключения светодиодной ленты: основные схемы

При подключении светодиодной ленты к блоку питания и сети используются стандартизированные схемы подключения. Обеспечить правильную работу оборудования поможет учет требуемой мощности. На основании этого можно выбрать контроллеры, блоки питания и кабели необходимого сечения. Важно также аккуратно выполнить соединение всех компонентов, что зачастую зависит от используемых элементов в светотехнической конструкции.

Рассмотрим подробнее три распространенных варианта схем подключения светодиодных лент:

1. Подключение светодиодной ленты с диммером.
2. Подключение питания с помощью пайки.
3. Подключение RGB-ленты с контроллером.

Подключение светодиодной ленты с диммером

При организации светодиодной подсветки или основного освещения с использованием светодиодной ленты часто прибегают к диммерам. Эти небольшие устройства предназначены для регулировки яркости, нагрузки или мощности светового потока и работают исключительно с монохромными модификациями. Диммеры, как и сама лента, также требуют подключения к электрической схеме.

Этот метод подключения подходит как для 12-вольтных, так и для 24-вольтных осветительных устройств. Подключение выполняется в несколько этапов:

1. Сначала необходимо подключить светодиодные ленты к блоку питания, соединив выходные контакты блока с соответствующими контактами на светодиодной ленте. Если провода, выходящие из ленты, слишком короткие, их можно удлинить с помощью клеммных разъемов или припаять дополнительный отрезок кабеля. Если длина светотехнического контура не превышает 5 метров, приемлемо использовать последовательное соединение. В противном случае, при превышении данной длины возможно возникновение неравномерности свечения на концах цепи. Увеличивать ток для исправления этой ситуации нельзя, так как это может привести к повышению температуры и выходу из строя компонент печатных плат. Если суммарная длина светодиодной цепи превышает 5 метров, потребуется параллельное подключение к блоку питания.
2. После этого подключается диммер, который устанавливается между блоком питания и светодиодной лентой. Подключение диммера осуществляется аналогично соединению с блоком питания — необходимо соединить соответствующие выводы. Наиболее удобным способом будет использование специальных коннекторов, работающих по принципу защелки: они плотно прижимают провода и не требуют пайки.
3. Если вы собираетесь использовать несколько блоков питания, потребуется подключить усилитель, который вводится в каждый контур, использующий больше одного блока. Усилитель работает как повторитель сигнала и имеет три выхода. Таким образом, блок питания второй линии подключается к входу усилителя, а к выходам присоединяются диммер и сама лента.
4. Многозональная регулировка может понадобиться, если светодиодная лента подключается параллельно и для каждой линии используется отдельный диммер. Это очень удобно, если в одной комнате требуется организовать несколько зон освещения. Все эти устройства могут быть подключены к одному пульту управления для повышения удобства использования, что позволяет управлять работой каждой линии независимо друг от друга.

Определяем полярность контактов

Для начала необходимо определить напряжение питания светодиодной ленты. На её поверхности обычно указываются параметры питающего напряжения (например, 12В или 24В), а также обозначения полярности контактов.

Для монохромной ленты, как правило, красный цвет обозначает + (положительный контакт), а черный — это — (отрицательный контакт).

Встречаются также ленты с другими цветами проводов, где белый провод обозначает +, а белый провод с дополнительными штрихами — -.

Важно обратить внимание на указание полярности непосредственно на самой ленте — проверяйте наличие знаков + и -.

Что проверяем перед подключением ленты

Прежде чем подключать светодиодную ленту, важно убедиться, что блок питания выбран правильно. Для этого необходимо рассчитать его потребляемую мощность. Более детально о выборе блока питания мы рассказываем в нашей статье.

Также нужно проверить соответствие напряжения питания светодиодной ленты и блока питания. Например, для светодиодных лент с напряжением питания 12В потребуется блок питания с таким же выходным напряжением, а для светодиодных лент на 24В — соответственно блоки 24В.

Подсказка:
На корпусах блоков питания IP20 имеется маркировка для подключения контактов.

Правильное подключение светодиодной ленты к блоку питания, диммеру, контроллеру

Когда длина светодиодной ленты составляет до 5 метров, проблемы с подключением к блоку питания обычно не возникают — достаточно использовать один провод.

Если же светодиодная подсветка в одном месте установки превышает 5 метров, важно заранее спланировать схему подключения отрезков ленты и маршрут прокладки проводов, так как каждый отрезок должен подключаться отдельно.

При покупке в нашем магазине, предоставив план помещений и проект установки светодиодной подсветки, мы поможем грамотно распланировать схему подключения ленты и трассы для проводов, что позволит сэкономить ваше время и минимизировать риск ошибок при монтаже.

ВНИМАНИЕ!
Справочная информация:

• Не рекомендуется подключать светодиодную ленту с питанием 12В или 24В и мощностью не выше 15Вт на метр с одной стороны длиной более 5 метров, так как в этом случае может наблюдаться потеря напряжения и заметное снижение яркости с каждым последующим метром!
• Светодиодную ленту отрезком не длиннее 5 метров с питанием 12В или 24В и мощностью 15Вт — 25Вт на метр желательно подключать с двух сторон!
• Светодиодную ленту с 24В и мощностью свыше 25Вт на метр длиной до 2 метров можно подключать с одной стороны, а отрезок длиной 2-4 метра должен подключаться с двух сторон. Если длина ленты превышает 5 метров, лучше разделить её на отрезки.

Совет от светомастера! Светодиодную ленту длиной от 5 до 10 метров можно запитать одним из следующих способов:

1. Подключение питающего провода в центре отрезка, чтобы ток равномерно распределялся в обе стороны.
2. Подключение ленты с двух концов.

Какие провода выбрать для подключения светодиодной ленты к блоку питания?

В зависимости от типа светодиодной ленты требуются провода с 2, 3, 4 или 5 жилами! Сечение проводов рассчитывается с учетом мощности подключаемой ленты согласно таблице.

Для монохромной ленты с всего двумя контактами «+» (положительный) и «-» (отрицательный), рекомендуется использовать провода ШВВП 2х0,5 мм², ШВВП 2х0,75 мм² или ПВС 2х0,75 мм².
Жилу коричневого цвета используем в качестве «+» (положительный контакт), а жилу синего цвета — в качестве «-» (отрицательный).

Для смешанной (мульти-белой) ленты с тремя контактами «+» (плюс), «- CW» (минус холодного канала) и «- WW» (минус теплого канала), рекомендуем использовать ПВС 3х0,75 мм² или ПВС 3х1,0 мм². Жилу коричневого цвета можно использовать в качестве «+», жилу синего цвета как холодный канал, а желто-зеленую жилу — как теплый цвет свечения.

Для RGB-ленты с четырьмя контактами «+» (плюс), «- R» (канал красного цвета), «- G» (канал зеленого цвета) и «- B» (канал синего цвета), используйте ПВС 4х0,75 мм² или ПВС 4х1,0 мм².
Для простоты используйте черный провод в качестве «+» (положительный), коричневый провод для красного канала (RED), желто-зеленый цвет для зеленого канала (GREEN) и синий провод соответственно для синего канала (BLUE).

Для мультицветной RGB+W ленты с пятью контактами «+» (плюс), «- R» (красный канал), «- G» (зеленый канал), «- B» (синий канал) и «- W» (белый канал), используйте ПВС 5х0,75 мм² или ПВС 5х1,0 мм².
В данном случае черный провод используется для положительного (+), коричневый для красного канала (RED), желто-зеленый для зеленого канала (GREEN), синий для синего канала (BLUE) и белый для белого цвета свечения (WHITE).

Категорически не рекомендуется использовать для подключения светодиодных лент витую пару — «витуху». У этого провода сечения жил около 0,2 мм², что предназначено для подключения интернета, а не для электрических нагрузок.

Инструкции по подключению своими руками

Все необходимые компоненты для сборки можно приобрести отдельно, однако, благодаря отработанным схемам, вы сможете самостоятельно смонтировать и подключить декоративную светодиодную подсветку.

Рассмотрим несколько простых и доступных вариантов сборки, с помощью которых можно создать полноценный осветительный прибор и разнообразить ваш интерьер.

Вариант #1 — схема с блоком питания

Все необходимые элементы лучше всего приобрести в специализированных магазинах или заказать на проверенных интернет-площадках, убедившись при этом в их безопасности и наличии сертификатов.

Для сборки вам потребуются:

• 5 метров LED-ленты на 12 В с проводами для соединения, с 60 светодиодами на 1 погонный метр;
• Провод 2×0,5 для соединения LED-ленты и блока питания, длина провода зависит от места установки компонентов;
• Провод 3×1,5 для подключения блока питания к сети необходимой длины (50-150 см);
• Разборная вилка для провода, рассчитанная на 10 А;
• Выключатель 6 А – аналог изделия для ночных светильников либо бра;
• Блок питания на 60 В.

Для работы потребуется строительный нож, крестовая отвертка, изолента или термоусадка. В случае отсутствия на монтажных площадках проводников для соединения фрагментов, понадобиться паяльник.

Не хотите тратить время на пайку? Выбирайте ленту, которая продается в катушках, а не в отдельные метровые отрезки. Намотка может быть разной, но максимальная рекомендованная длина составляет 5 метров.

Чтобы избежать ненужных затрат, заранее определите необходимую длину светодиодной ленты и покупайте катушку с нужной намоткой. Для подсветки потолка может потребоваться значительная длина – 15-20 метров, а для зеркала добиться нужной длины можно с 2-4 метра.

Шаг 1 – собираем кабель питания

Возьмите вилку, разберите её корпус, открутив фиксирующий винт, и извлеките штырьки. Затем проводники провода 3×1,5 зачищаются на концах и вставляются в клеммы, которые могут находиться на штырьках или внутри корпуса. Поместите штырьки обратно в корпус вместе с присоединенными проводами, соберите его и закрутите крепежный винт.

При покупке электротехнических устройств не стоит экономить – разница в цене может быть минимальной, но качество может значительно отличаться из-за использования производителями более надежных и безопасных материалов.

Шаг 2 – подключаем кабель питания к блоку питания

Здесь потребуются клеммы L, N, РЕ, расположенные на задней стенке корпуса блока. Концы провода от вилки следует зачищать и скручивать. Снимите крышку с корпуса, найдите нужные клеммы и выкрутите фиксирующие винты.

Оголенные провода следует скручивать в небольшие кольца, надевать на винты, а затем закручивать их. Не забудьте, что проводник с желто-зеленой маркировкой всегда должен подключаться к клемме РЕ.

Чтобы избегать ненадежного соединения, используйте заводские клеммные наконечники. Их легче установить на оголенные концы проводов, закрепить с помощью прессования и изолировать.

Выводы и полезное видео по теме

Три основных принципа монтажа:

Инструктаж от профессионалов — всё доступно и понятно:

Процесс пайки светодиодной ленты — подробное руководство с правильной техникой:

Использование светодиодной подсветки в интерьере способно существенно изменить облик помещений. Она отлично подходит для создания вечернего освещения или в качестве декоративного оформления элементов интерьера.

Используете ли вы LED-продукцию в своих дизайнерских проектах или же в практических целях? Поделитесь описаниями и фотографиями своих работ в комментариях.

Нам также интересно, с какими трудностями вы сталкиваетесь в процессе монтажа? Задавайте вопросы нашим экспертам и другим пользователям сайта, делитесь интересными мыслями и предложениями — форма обратной связи находится ниже под статьей.

Процедура подключения светодиодной ленты к блоку питания

Перед тем как приступить к подключению, важно правильно выбрать блок питания. Корректный выбор основан на суммарном выходном напряжении. Последний параметр рассчитывается исходя из мощности одного метра ленты. Этот показатель колеблется в зависимости от типа используемых светодиодов. Например, для светодиодной ленты длиной 5 метров и питаемого от 12 вольт, если на упаковке указано, что она потребляет 4,8 ватта на метр, расчет будет следующим: 4,8 * 5 * 1,20 = 28,79 Ватт. Необходимо обратить внимание на повышающий коэффициент 1,20 — это резерв мощности в 20%, чтобы избежать перегрузки блока питания на пиковых нагрузках. Находим ближайший по номиналу блок питания, в данном случае можно выбрать 30 Ватт.

Мы упоминали в начале данной статьи о подключении низковольтной светодиодной ленты к блоку питания. Однако есть несколько нюансов, на которых следует остановиться:

• Чтобы точнее настроить выходное напряжение блока питания, пользуйтесь стационарными винтами на его корпусе. Измерения мультиметром не должны превышать 12 вольт, если так, проверьте, чтобы значение находилось в диапазоне от 10 до 11 вольт;
• Если необходимо подключить два и более отрезка ленты, примените параллельную, а не последовательную схему. Запас мощности БП должен соответствовать общему потреблению. Такой же подход следует использовать при монтаже нескольких светящихся дорожек. Допускается использование нескольких блоков питания в связке.

Требования техники безопасности

При монтаже и дальнейшем использовании светодиодной ленты крайне важно следовать требованиям безопасности. Это поможет вам и вашим близким избежать электрических травм. Соблюдайте несколько простых, но эффективных правил:

• Светодиодные ленты предназначены исключительно для использования в помещениях — их эксплуатация на улице запрещена;
• Если после подключения вы планируете проверить всю ленту в катушке, не включайте её более чем на 10-12 секунд. Светодиоды в рулоне могут быстро перегреваться, что чревато пожаром;
• Подавайте на светодиодную ленту только то напряжение, которое указано в сертификате безопасности. Избыточный уровень напряжения может привести к перегреву, что в свою очередь может быть причиной короткого замыкания и пожара;
• Отрезать кусок светодиодной ленты можно исключительно в строго определенных местах — на это указывают специальные знаки;
• Соблюдайте полярность при подключении — сверяйте знаки + и — на ленте и блоке питания;
• Гибкая основа ленты может повредиться при сильном механическом воздействии, поэтому избегайте радиуса изгиба менее 3 сантиметров;
• Стыковка двух отрезков не допускается, необходимо реализовать последовательное подключение от источника;
• Убедитесь, что вблизи установленной светодиодной ленты нет источников тепла — это может привести к перегреву и другим негативным последствиям;
• Если производитель заявляет, что модель светодиодной ленты имеет мощность выше 10 ватт на метр, обязательно учтите дополнительные источники отвода тепла, например, алюминиевые радиаторы или профили.

В завершение данного материала стоит упомянуть о процессе приклеивания светодиодной ленты на поверхность. Для этого предусмотрена специальная клеевая основа, защищенная тонкой полимерной пленкой с лицевой стороны. Перед монтажом поверхность должна быть очищена от загрязнений, а также дополнительно обезжирена и высушена. Рекомендуется выполнять приклеивание в направлении к себе и не прилагать усилия к светодиодам, а осуществлять давление на саму ленту. Чтобы клей быстрее полимеризовался, дайте подсветке поработать на 20-25 минут после монтажа во избежание потери сцепления.
