Как пользоваться индикаторной отверткой
Индикаторная отвертка – это простой и удобный инструмент, незаменимый при возникновении проблем с электропитанием. В этом материале мы рассмотрим различные виды индикаторных отверток, их уникальные особенности и основные правила использования.
Такой инструмент может понадобиться в следующих случаях:
- Для определения нуля и фазы в розетке или светильнике;
- Для проверки работоспособности удлинителя;
- Чтобы выявить электроприбор, в котором происходит пробой фазы на корпус;
- Для проверки наличия напряжения в электрической сети;
- Чтобы обнаружить скрытую проводку.
Виды и принцип действия индикаторных отверток
Существует несколько типов индикаторных отверток, каждый из которых имеет свои особенности и применение.
Индикаторная отвертка без элемента питания со световой индикацией
Это самый базовый вид индикаторной отвертки. Она оснащена неоновой лампой, работающей как световой индикатор, и резистором с номиналом не менее 0,5 МОм, который служит для ограничения тока. Принцип работы устройства заключается в следующем: электрический ток поступает в инструмент через его остриё, проходит через резистор и достигает контакта неоновой лампы. Второй контакт соединён с выводом на конце рукоятки отвертки.
Для использования инструмента требуется коснуться жала отвертки к проводу под напряжением, а затем прикоснуться пальцем к торцевой части рукоятки. В результате электрический ток проходит через тело человека, замыкая цепь, и лампочка начинает светиться. Данный инструмент прост в использовании, однако он подходит исключительно для определения нуля и фазы или проверки наличия напряжения в электрической сети. При этом следует учитывать, что если уровень напряжения окажется ниже 60 В, индикатор не сработает.
Таким образом, индикаторная отвертка без элемента питания устроена предельно просто и эффективно.
Индикаторная отвертка с элементом питания и световой индикацией
Эта версия инструмента более функциональна и удобна в использовании по сравнению с предыдущей. В качестве светового индикатора здесь применяется светодиод, который работает от батарейки. Биполярный транзистор управляет работой индикаторной отвертки. При поступлении сигнала достаточной величины он переходит в проводящее состояние, замыкает цепь и светодиод загорается. При этом не требуется касаться рукой конца инструмента.
Индикаторная отвертка данного типа позволяет не только определить ноль и фазу или выявить наличие напряжения в сети, но и обнаруживать обрывы цепи, определять полярность источников постоянного тока и находить скрытую проводку. В отличие от рассматриваемой ранее модели, эта отвертка допускает использование в сетях с напряжением ниже 60 В.
Таким образом, индикаторная отвертка с элементом питания демонстрирует более широкие возможности.
Электронная индикаторная отвертка
Этот вид инструмента отличается максимальной функциональностью. Он может использоваться для тестирования цепей постоянного и переменного тока с диапазоном напряжения от 12 до 220 В. Чаще всего такие устройства оснащены не только световой, но и звуковой индикацией. Они объединяют функции всех вышеперечисленных инструментов и могут точно измерять величину напряжения и определять скрытую проводку с высокой степенью точности.
Как правило, электронные индикаторы работают в трёх режимах:
- В режиме обычной индикаторной отвертки с световой индикацией, при этом не требуется касаться контакта на торце инструмента;
- В режиме дистанционного детектора фазы с визуальным оповещением, не требуется касание жала к фазному проводу;
- В режиме дистанционного детектора фазы с звуковым сигналом, что удобно для поиска скрытой проводки.
Таким образом, электронная индикаторная отвертка отличается наивысшей функциональностью среди представленных видов.
Характеристики
Точное время изобретения отвертки остается неизвестным, но известно, что ее появление связано с распространением огнестрельного оружия. Плоские отвертки, изобретенные в XVI веке, на протяжении веков практически не претерпели изменений, но были разработаны множество новых видов отверток, каждый из которых имеет свои особенности.
У каждой отвертки, вне зависимости от её размеров, имеется ручка, в которую вставляется тонкий стальной стержень.
Современные производители, как правило, не используют деревянные ручки, отдавая предпочтение более надежным и удобным пластиковым материалам. Чаще всего применяются любые виды пластиков, как порошковых, так и литых. Первый вариант обеспечивает большую твердость, но изделия, выполненные таким образом, имеют меньшую надежность из-за своей хрупкости. Литые пластиковые рукоятки же лучше адаптированы к механическим нагрузкам и обеспечивают большую эластичность, что делает их более комфортными в использовании. В дополнение к этому многие компании создают не скользящие прорезиненные рукоятки, что дополнительно увеличивает удобство в работе.
Чтобы ясно представить, какая должна быть качественная отвертка, полезно обратиться к стандартам ГОСТ. При этом важно понимать, что инструменты для слесарно-монтажных и электротехнических работ должны соответствовать различным стандартам. В нормативных документах четко указаны нормы твердости, определяющие допустимые марки стали, а также материалы рукояти, которые могут быть выбраны в зависимости от того, будут ли они контактировать с нефтепродуктами в газообразной или жидкой форме.
К параметрам, которые нормируются стандартом, относятся:
- крутящий момент, который должен обеспечивать инструмент;
- твердость наконечника;
- допустимые отклонения по перпендикулярности торца и симметричности углубления;
- шероховатость отдельных поверхностей, которые соприкасаются с руками;
- тип защитно-декоративного покрытия и его толщина.
Где применяются?
Как уже упоминалось ранее, отвертки изначально использовались для производства и обслуживания огнестрельного оружия. Позднее их начали применять в машиностроении и техническом обслуживании различных механизмов, после чего данный инструмент был широко использован в строительстве и ремонте. Все эти сферы применения продолжают существовать и по сей день. Однако стоит отметить, что область применения отверток гораздо шире.
Существуют специальные отвертки, предназначенные для работы в труднодоступных местах, которые позволяют выполнять монтажные и ремонтные работы даже в самих ограниченных условиях. Для ремонта смартфонов требуется специальный вид отверток, предназначенных для выполнения точных и тонких работ, такие же инструменты используют и при работе с другой электроникой, например, с часами. Они характеризуются более тонким жалом. Существует также специальный инструмент для работы с ниппелями, называемые экстракторами, которые предназначены для установки или снятия золотников. Такой инструмент часто используется в шиномонтаже и будет полезен всем владельцам автомобилей.
Виды
По своему назначению отвертки можно условно разделить на несколько категорий:
- ювелирные инструменты (отвертки с маленьким размером, тонкими жала, используемые совместно с тестерами для определения уровня напряжения);
- инструменты для бытового применения (такого же формата, что и обычные инструменты, подходят как для регулировки мебельных крепежей, так и для работы с электричеством);
- профессиональные отвертки (более крупные и мощные, с различной конфигурацией и маркировкой).

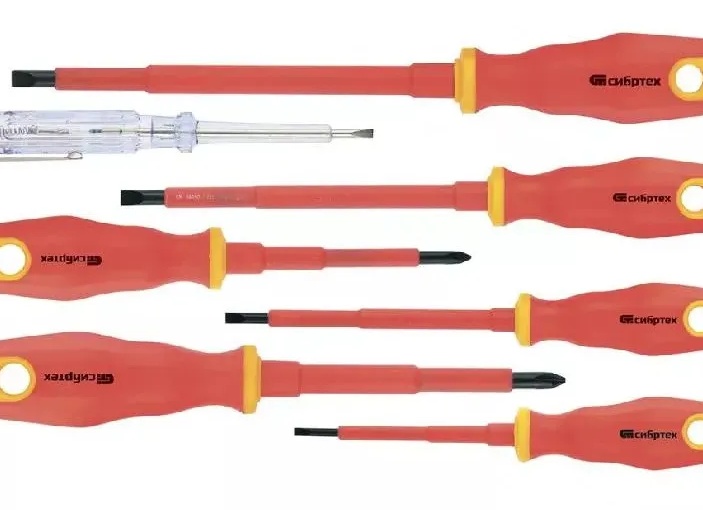

Диэлектрические отвертки по большому счету не отличаются от обычных. Однако основное их отличие заключается в наличии специальной изоляции на стержне и рукоятке. Рукоятки могут быть разной формы:
- цилиндрические;
- Г-образные;
- Т-образные;
- с монолитным металлическим стержнем;
- с посадочным местом для других инструментов.
В зависимости от особенностей выполнения задач используется множество инструментов с различными параметрами. По длине отвертки делятся на:
- Короткие. Длина маленькой отвертки составляет не более восьми сантиметров, она область применения включает работу в ограниченном пространстве либо с мелкими деталями.
- Средние. Длина таких отверток от девяти до двадцати сантиметров и они используются для стандартных работ как в быту, так и на коммерческом оборудовании.
- Длинные. Их длина составляет более двадцати одного сантиметра, и они используются для откручивания деталей с крупными шлицами или в трудно доступных местах.
Рукоятки отверток изготавливаются из современного полимерного пластика, в то время как рабочая часть имеет повышенную прочность, благодаря использованию закаленной стали с порошковым напылением. Что касается жала, то они бывают различными:
- вставные;
- накидные;
- плоские;
- в форме креста;
- шестигранные;
- штыревые;
- в виде звезды.
Маркировка
Качественная отвертка должна соответствовать техническим стандартам ГОСТ 21010-75. В маркировке указывается следующая информация:
- товарный знак производителя;
- длина инструмента;
- номер крестообразного шлица;
- максимально допустимое напряжение при выполнении работ;
- толщина лопатки наконечника.
Наименования товаров: Набор изолированных отверток 7 шт до 1000 В 12936
Цена: 434,84 руб./шт
Наименование: Крестовая отвертка PH2 6х150 (LX-248) С13121
Наименование: Шлицевая отвертка 5,0х125 (LX-248) С13143
Зарубежные производители используют маркировку VDE для обозначения своей продукции.
Общепринятая маркировка для видов отверток распространена на глобальной основе:
- SL — плоская;
- PH — крест;
- PZ — с шестью гранями;
- HEX — для штекеров;
- TORX — в виде звезды.
Правила эксплуатации тестеров
Работать следует лишь с исправным инструментом. Это касается не только батарей, но и состояния корпуса отвертки: он не должен иметь никаких повреждений. Для безопасного пользования специалистами рекомендуется отказываться от использования изоляционной ленты, вместо этого инструменты следует своевременно заменять новыми.
Что касается электрической сети, её необходимо обесточить. Даже после отключения электричества к оголенным участкам проводки следует касаться только тестирующими инструментами. Важно исключить наличие влаги в любом виде, чтобы минимизировать риск удара электротоком.
Во время проверки проводки необходимо избегать контакта с металлическим жалом; через него проходит напряжение с параметрами, присущими исследуемой сети. Корпус рукоятки обычно изготавливается из пластика, который способен защитить пользователя от удара током. В общем, основные рекомендации по использованию индикаторной отвертки производитель описывает в инструкции, и мы подробнее рассмотрим эти советы.
Проверка исправности инструмента
Помимо визуального осмотра на наличие внешних повреждений, важно понимать, как проверить индикаторную отвертку на работоспособность. Достаточно вставить жало в каждое гнездо заведомо работающей розетки, и исправное устройство во время контакта с фазой начнет светиться.
Как правильно использовать различные устройства
Для простой индикаторной отвертки нужно приложить жало к одному из проводников, если имеется контактная пластинка, то ее следует коснуться пальцем. На этом работа с данным инструментом завершается, никаких других инструкций не требуется.
Правила использования индикаторной отвертки с светодиодом аналогичны, за исключением того, что контактная пластина проверяется с целью лишь подтвердить работоспособность инструмента.
Бесконтактные тестеры не требуют замыкания внутренней цепочки. Здесь индикация срабатывает на расстоянии при наличии напряжения на определённом участке. Однако следует помнить, что диод может загореться и в случае обрыва, что важно учитывать при проверке. Но они обеспечивают возможность работы с низковольтными системами.
Универсальные тестеры имеют несколько более сложное устройство. Они оснащены контактной пластиной и световой индикацией, которая активируется при замыкании цепочки. Также может присутствовать переключатель для настройки требуемого рабочего режима. Маркировка подразумевает следующее:
- O. Проверка сети осуществляется по принципу стандартной индикаторной отвертки с контактной площадкой.
- L. Схема действия идентична бесконтактным устройствам на батарейках.
- H. Режим с высокой чувствительностью, позволяющий работать с низким порогом срабатывания, что упрощает обнаружение скрытой проводки.
Стоит упомянуть несколько моментов. При работе бесконтактной отверткой на батарейках, рабочая частью является так называемая «пятка» – это торцевая часть рукоятки. Ею проводятся проверки по исследуемой области, и если диодная лампочка загорелась, это указывает на наличие фазного проводника.
Видео описание
В представленном видео показаны примеры функциональности индикаторной отвертки со светодиодом:
В режиме L проверка выполняется за счёт приближения отвертки к проводнику. Срабатывание на нулевом проводе не происходит. Если напряжение обнаружено, загорится зеленый диод и сработает звуковая сигнализация.
В режиме Н жало необходимо накрыть защитным колпачком, так как элемент имеет высокую чувствительность. Индикация в этом режиме срабатывает на расстоянии до 20 см.
Как сделать отвертку с прямым шлицем самостоятельно
Изготовление плоской отвертки можно осуществить самостоятельно. Для этого подойдет любая стальная проволока соответствующего диаметра. Отпилив необходимый кусок, его следует нагреть на газовой горелке до красного цвета и расклепать один конец для формирования лопатки. Если ширина проволоки уже вас устраивает, достаточно сточить два края, чтобы получить лезвие, которое затем следует затупить. Конструкция лопатки удобна для случаев, когда требуется подключить к отвертке гаечный ключ.
Плоская отвертка может служить отличным материалом для создания более сложных инструментов, например, крестовой отвертки. Для этого необходимо аккуратно срезать плоский шлиц под углом к стержню. Затем зажмите стержень в тисках так, чтобы было удобно работать с полученным торцом. Нанесите на него две крестообразные линии и вырежьте четыре выемки между ними с помощью трехгранного напильника. Для примерки используйте шуруп с крестообразным шлицем. Рекомендуется закалить полученную крестообразную отвертку, однако при необходимости разовой работы можно обойтись без закалки.
Совсем недавно производители начали использовать крепежи с нераспространённой разновидностью шлица, для которых требуется отвертка в форме вилки, именуемая «Spanner». Секрет создания спаннера довольно прост. Для этого вам потребуется отвертка с прямым шлицом, ножовка по металлу и напильники. В лопатке аккуратно выполните средний распил и при помощи напильников выставьте нужное расстояние для образовавшихся «вилок». Из отверток, которые непригодны для использования по прямому назначению, можно произвести выколотки, кернеры и зубила. Таким образом, не спешите выбрасывать старые инструменты!
Читайте также: Кронциркуль – инструмент, о котором стоит знать!
Ручка для отвертки – удобный набор плоских отверток
При выборе инструмента важно уделять внимание не только рабочей части, но и ручке. Основное назначение рукоятки заключается в передаче крутящего момента на жало, но в зависимости от её формы, эта задача может выполняться по-разному. Пользователь также должен «примерять» отвертки на себя, поскольку форма рук у всех различается. Людям с длинными пальцами удобнее работать с длинными ручками, а вот короткие ручки лучше подойдут мастерам с короткими пальцами.
На данный момент ручки чаще всего изготавливаются из пластика и резины, что обеспечивает их хорошую прочность. Основное требование к этой детали – чтобы ладонь могла надежно захватывать её и не скользила под нагрузкой. Торец ручки должен быть сделан аккуратно, без острых граней, чтобы не повредить мягкие ткани рук. Наличие нескольких граней на ручках улучшает захват и предотвращает скатывание инструмента даже на наклонных поверхностях. Отверстие на конце рукоятки предназначено для подвеса и удобного хранения инструмента.
