Как проложить канализацию в частном доме. Как правильно проложить канализационные трубы в частном доме

При планировании важно учитывать уровень, на котором залегают грунтовые воды, а также параметр глубины промерзания почвы. Кроме того, если существуют дополнительные предписания со стороны местных властей, они также должны быть учтены в проекте.

Как правильно проложить канализационные трубы в частном доме

Качественно спроектированная и правильно установленная канализационная система в частном доме не только повышает комфорт проживания, но и снижает риск возникновения неприятных запахов, а также загрязнения окружающей среды и подземных вод. Процесс проектирования и монтажа канализации включает множество важных аспектов, о которых мы подробно расскажем в этой статье.

В частном доме обычно устанавливаются две основные канализационные системы: бытовая и ливневая. Ливневая канализация предназначена для сбора дождевых вод с крыш и тротуаров и их направлением в сеть каналов и труб. Основная задача бытовой канализации — проводить сточные воды от всех сантехнических приборов за пределы здания.

Бытовая канализационная система может быть централизованной или автономной:

Централизованная. В данном случае сточные воды выводятся в центральные магистрали, за работу которых отвечают специалисты жилищно-коммунального хозяйства (ЖКХ). Сотрудники этих организаций контролируют состояние придомовой территории и подключают трубы внутренней системы к наружным сетям. Преимущества этого варианта заключаются в удобстве использования и отсутствии ограничений на количество отводимых сточных вод. Однако централизованные системы часто отсутствуют в поселках с частными домами, что ограничивает доступность такого решения.
Автономная. Этот вариант является наиболее распространенным для частных домов. Пропускная способность автономной канализации рассчитана на конкретные объемы сточных вод, и в нее входят внутренний и наружный трубопровод, а также оборудование для утилизации сточных вод. К таким устройствам могут относиться накопительные резервуары, септики или станции биологической очистки.

Устройство внутренней канализационной системы

Для создания внутренней канализационной системы в частном доме необходимо использовать сифоны и сливные патрубки (уголки, тройники) для раковины на кухне, умывальника в ванной, ванны, а также специальные сифоны и колена для подключения унитаза к основной отводной трубе.

При организации самотечной системой канализации трубы должны укладываться с наклоном 1–2 см по направлению к движению сточных вод. Конкретные величины уклона зависят от диаметра используемой трубы.

Выбираем материал канализационных труб

При выборе материала для труб канализации предпочтение чаще всего отдается пластиковым изделиям, таким как поливинилхлорид (ПВХ) или полипропилен (ПП).

Полипропиленовые трубы отличаются тонкими стенками и повышенной эластичностью по сравнению с ПВХ-трубами. Основное достоинство ПП-труб заключается в их высокой термостойкости, что особенно важно в домах, где могут отводиться сточные воды с высокой температурой, например, из стиральных и посудомоечных машин. Из-за своей эластичности ПП-труба может расширяться при образовании льда внутри и возвращаться в исходное положение после оттаивания.
ПВХ-трубы характеризуются высокой прочностью и низким коэффициентом теплового расширения, однако при температурах выше +70 °C теряют свои эксплуатационные свойства.

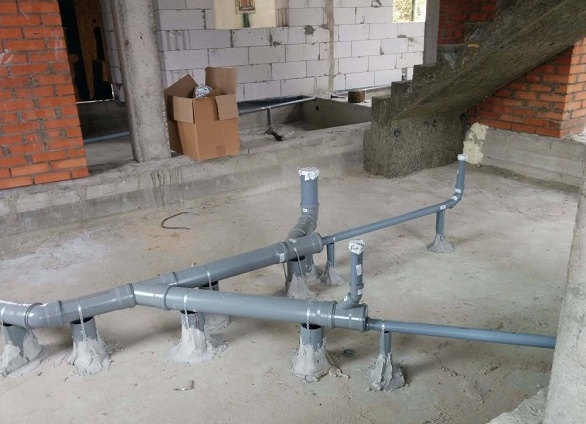

Правильно прокладываем внутреннюю канализацию

Внутренняя канализационная система состоит из вертикального стояка, который заканчивается фановыми трубами, и горизонтальных отводок от каждого сантехнического прибора. Для стояков и ответвлений к унитазу обычно используют трубы диаметром 100–120 мм, а для остальных участков достаточно труб диаметром 40–50 мм.

Монтаж внутренней канализационной системы начинается с установки стояка, который собирается снизу-вверх, а его крепление производится с помощью хомутов. В местах, где трубы проходят через перекрытия, устанавливаются стальные гильзы, диаметр которых немного больше диаметра самих стояков.

При прокладке трубопровода важно соблюдать уклон: 3 см на 1 м для труб диаметром 50 мм и 2 см на 1 м для труб диаметром 100 мм. Повороты труб следует выполнять при помощи колен 30˚ и 45˚, так как использование прямоугольных колен может привести к засорам и повышенному шуму. Для предотвращения появления неприятных запахов из труб в помещениях устанавливают гидрозатворы.

Продолжением главного стояка в верхней части является фановая труба (или воздушный клапан). Она должна выступать над кровлей на 30–40 см и комплектоваться дефлектором, который защитит трубу от попадания дождевых осадков и пыли. В трубопроводе также может устанавливаться воздушный клапан с мягкой резиновой мембраной.

Что нужно знать о современной канализации в частном доме

Современная канализация в частном доме — это удобная система, обладающая высокой долговечностью (она должна прослужить столько же, сколько и сам дом), экологичностью и простотой в обслуживании.

Частые засоры, поломки внутридомовой разводки, неприятные запахи от выгребных ям и проблемы с их очисткой остались в прошлом. Если система правильно спроектирована и установлена из качественных пластиковых труб, сточные воды легко выводятся в магистральную сеть или в автономные очистные сооружения, которые могут аккумулировать сточные воды без вреда для почвы и воздуха. В некоторых случаях возможно и очищение стоков до состояния, когда их можно повторно использовать в технических целях.

Обогрев кровли и водостоков монтаж - ошибки и нюансы

Однако стоит помнить, что строительство любой системы канализации имеет смысл только тогда, когда дом обеспечивает бесперебойное водоснабжение. Часто возникают проблемы с водоснабжением в частных домах: трубы могут трескаться или засоряться, а качество подаваемой воды может быть неудовлетворительным.

Чтобы избежать упомянутых проблем и надежно обеспечить водоснабжение, рекомендуется использовать гофрированные трубы из нержавеющей стали, которые, например, выпускает ГК ССТ под брендом Stahlmann. Эти трубы полностью защищены от коррозии, они гибкие и могут быть уложены как снаружи, так и внутри здания под любыми углами. Важно отметить, что внутри гофрированной трубы образуются вихревые потоки, которые эффективно смывают все загрязнения. Благодаря этому трубы Stahlmann не подвержены засорам, и внутри них не образуется биопленка, что обеспечивает поступление чистой воды в дом.

Трубы из нержавеющей стали используются для отопления домов и квартир, а также для систем горячего и холодного водоснабжения и вентиляции.

Реклама.ООО ИВС. erid: LjN8K3KaM

Виды канализации в частном доме

Канализация в частном доме может быть нескольких видов: центральной, при которой дом подключен к магистральной сети, и автономной, которую можно обустраивать различными способами в зависимости от нагрузок, характеристик дома и земельного участка, а также финансовых возможностей владельца.

Автономная канализация

Автономная канализация — это система, где сточные воды сбрасываются не в центральный трубопровод, а в специальные индивидуальные емкости. Из этих емкостей сточные воды могут откачиваться ассенизационными машинами либо рассасываться в грунте, либо повторно использоваться для технических нужд после биохимической переработки.

Септики и станции биологической очистки

Септик — это система, которая собирает сточные воды из внутренней канализации и очищает их до состояния обычной технической воды, которую можно повторно использовать (например, для полива участка) или сбрасывать в землю. Септики состоят из нескольких емкостей, соединенных друг с другом последовательно.

По принципу действия, конструкции и достижениям результатов септики для частных домов делятся на два вида — анаэробные и аэробные.

Анаэробные септики (действующие без участия кислорода) представляют собой более простые и дешевые системы очистки сточных вод, не требующие дополнительного электрооборудования и достаточно легкие в эксплуатации. В таких септиках на поверхности содержимого образуется жировая пленка, препятствующая доступу кислорода, что позволяет разложению отходов происходить в анаэробных условиях.

Однако важно помнить, что жидкость, очищенная анаэробным септиком, требует дополнительной доочистки. Для этого применяется система фильтрации (аэрации) площадью не менее 30 м² на участках (сбрасывать отходы за пределами участка запрещено) или фильтрационные колодцы. Поле фильтрации представляет собой сеть уложенных на песчаную и гравийную подложку труб (часто пластиковых), через которые предварительно очищенные сточные воды выходят в грунт для биологической доочистки.

Кроме того, необходимо устанавливать вентиляционные трубы с зонтичными колпачками: они должны выступать из земли на 0,5 м. Это может быть не всегда эстетично, но без них система не будет функционировать. Заглубление поля фильтрации должно быть ниже уровня промерзания, а размеры и схема укладки трубопровода рассчитываются при проектировании конкретного объекта.

Важно отметить, что такую систему не рекомендуется устанавливать в участках с глинистыми почвами, так как в них невозможно осуществить фильтрацию. Однако в плодородных типах почвы биофильтрация будет оказывать исключительно положительное влияние.

Обустройство индивидуального поля фильтрации является достаточно сложным и затратным процессом, поэтому для доочистки сточных вод частного дома часто используют готовые фильтрационные колодцы. Они представляют собой быструю биологическую доочистку сточных вод с использованием специальных микроорганизмов, которые пользователь добавляет раз в три месяца. Фильтрационный колодец легко подсоединяется к анаэробному септику и может использоваться везде, кроме местностей с подвижными грунтами, которые могут подтолкнуть систему на поверхность, нарушая соединения труб.

Плюсы и минусы

Очищает сточные воды;
Не требует регулярной откачки отходов;
Не нуждается в заправке специальными бактериями.

Аэробные станции биологической очистки представляют собой наиболее эффективный вид септиков. В них сточные воды очищаются до состояния обычной технической воды, которую, к примеру, можно использовать для мойки машин или полива огорода. Очищение сточных вод в таких системах происходит за счет специальных аэробных (требующих кислорода) бактерий, которые гарантируют очистку сточных вод на 95%. Для обеспечения системы кислородом в ней предусмотрены насосы и компрессоры-аэраторы, которые должны быть подключены к электросети. Важно следить за их исправностью, регулярно проводить техническое обслуживание, а при необходимости выполнять ремонт — без этих компонентов система функционировать не сможет.

Обустройство канализации в частном доме: разводка труб в одноэтажном строении

Проделывая работы с использованием полипропиленовых компонентов, процесс прокладки труб в доме становится более простым. Вначале следует приобрести трубы и набор фитингов для монтажа, а затем приступить к установке в соответствии с созданной схемой. Однако рекомендуется сначала проконсультироваться со специалистом, который проверит соответствие схемы действующим строительным и санитарным нормам.

Как избавиться от запах канализации в ванной комнате. Запах канализации в ванной какие причины и как устранить.

Схема канализации для одноэтажного дома обычно включает:

канализационный стояк;
трубы для соединения внутренних компонентов системы;
наружные трубы для отвода сточных вод;
принимающую систему, где сточные воды собираются для дальнейшей очистки.

Монтаж трубопровода включает несколько этапов. Сначала устанавливается вертикальный стояк, к которому подключается вся сантехника, расположенная в доме. Стояк собирается из нескольких элементов, имеющих раструбы в вертикальной части, что облегчает соединение канализационных труб. Один элемент вставляется в другой, а стыки герметизируются. Лучшее место для вертикальной части — в санузле, подальше от кухни и жилых помещений.

После этого присоединяются отводы. В зависимости от созданной схемы канализационной системы могут использоваться тройники или элементы в форме буквы «Г». К ним подключаются раковины, ванны и другое сантехническое оборудование. Для подключения унитаза следует использовать специальные рукава.

Перед прокладкой канализации необходимо еще раз убедиться, что схема соответствует нормам. По правилам, ближайшими к точке вывода стоков должны быть кухонные приборы и сантехника, расположенные в туалете. Эти помещения обычно разделены стеной, в которой устанавливается трубопровод стояка. Его верхняя часть выводится на кровлю.

Для подключения самого удаленного прибора со стояком используют трубопровод меньшего диаметра, подключение осуществляется с уклоном 1,5-2 градуса. Это формирует магистраль, к которой будут подключаться все приборы. Чаще всего самым близким прибором к стояку оказывается унитаз.

Указанная схема позволяет реализовать самотечную систему разводки для одноэтажного дома. Если мощности этой системы оказывается недостаточно для обеспечения жильцов необходимым объемом воды, устанавливается дополнительное оборудование, например, насос.

Трубопровод в доме с 2-3 этажами

Перед прокладкой канализации в многоэтажном доме важно составить схему, разделив его на несколько хозяйственно-технических зон, которые выделяются на каждом этаже. Сложную задачу можно разбить на более простые. В каждом этаже принцип разводки остается таким же, как и для одноэтажного дома, однако здание должно быть спроектировано так, чтобы одинаково функциональные помещения находились на одном вертикальном уровне. Например, ванные комнаты и туалеты должны располагаться друг над другом для облегчения разводки. Такого расположения придерживаются и строительные нормы.

Стояк в таких больших домах проходит через все этажи, а его верхняя часть для обеспечения вентиляции выводится на кровлю, над уровнем которой она должна возвышаться на 0,3 м для неэксплуатируемой кровли. Если крыша эксплуатируемая, высота вывода должна составлять не менее 1,5 м. В случае скатной крыши, стояк должен быть на 0,5 м выше уровня конька крыши.

Переходы стояка через перекрытия должны быть водонепроницаемыми. Их нужно оснащать противопожарными манжетами и обеспечивать звукопоглощение. Стояк фиксируют металлическими хомутами, используя резиновую подложку.

Крепление должно быть достаточно прочным, но без излишнего натяжения, чтобы труба могла свободно двигаться в вертикальном направлении. Нижняя часть стояка подключается к линии наружной канализации.

Этап №3 — установка септика

Для создания септика необходимо выкопать три ямы, в которые затем будут установлены специальные резервуары. Обычно сразу два отстойника объединяют в один. Бетонное основание значительно укрепляет яму. Для этого вначале необходимо насыпать слой щебня толщиной 20 см. Основание ямы формируют с помощью опалубки, изготовленной из строительной доски, укрепляемой по периметру арматурой. Для армирования используется вязаная сетка. Фундамент следует делать из цементной смеси, основанной на цементе М500. Через три недели после полного затвердевания смеси можно установить накопительные резервуары. Все стыки дополнительно герметизируют цементным раствором или обычным плиточным клеем. Аналогичные действия проводятся для установки каждого кольца. После установки резервуара внутри создается кирпичная перегородка. Дополнительно монтируются смотровые люки. Горизонтальную перегородку удобно создать с помощью бетонной плиты, после чего все внутренние швы обрабатываются гидроизоляционным составом.

Помните! Выходное отверстие из первой емкости должно находиться на 10 см ниже входного отверстия дома. А входное отверстие следующей емкости также должно располагаться на 1 см ниже предыдущего.

Верхние части емкостей и внутренние части люков необходимо дополнительно утеплить специальным материалом. При установке дренирующего колодца можно обойтись без бетонного основания, так как грунт под кольцами будет удерживать нечистоты во время пропускания воды. В этом случае на дно укладывается подушка из песка и щебня, и чем толще эта подушка, тем дольше будет служить колодец. После заиливания необходимо будет полностью заменить подушку.

Вентиляция септика

При использовании аэробных бактерий следует монтировать вентиляционные трубы, так как они требуют поступления воздуха. Бактерии анаэробного типа, напротив, вообще не нуждаются в присутствии кислорода. Более того, некоторые виды анаэробов могут погибнуть при попадании в септики воздуха. Вентиляция септика формируется с помощью обычной ПВХ-трубы, которая выводится из каждой емкости и дополнительно оснащается дефлектором.

Этап №4 — прокладка центральной трубы

Центральная канализационная труба, выводящая сточные воды из дома, должна быть отведена на 5 м от частного дома. Не забывайте, что канализационные трубы для наружного применения окрашены в оранжевый цвет и имеют более толстые стенки. Рекомендуется избегать установку поворотов в каналах основных стоков. Лучше прокладывать центральный трубопровод по прямой линии.

Как правильно сделать дренаж на участке

Альтернативы дренажному септику

Отличной альтернативой дренажным септикам являются станции глубокой очистки. Эти устройства соединяют биологическую очистку с механической (сетками) и финальную очистку с помощью химических реагентов. Однако самостоятельная установка таких станций возможна только при наличии специальных навыков. В качестве септика также может использоваться герметичный резервуар, из которого сточные воды откачиваются регулярно. Монтаж канализации является важным этапом как ремонтных, так и строительных работ. Проектирование конструкции септиков наиболее целесообразно осуществлять именно на этапе строительства. На сайте PROотопление вы можете найти широкий выбор канализационных труб и фитингов по низкой цене с доставкой в Воронеже от лучших производителей.

Состав внутренней и наружной канализации

Всю канализационную систему можно разделить на внутреннюю и наружную части. Внутренняя система располагается внутри дома, в то время как наружная — за его пределами.

К внутренней системе канализации относятся:

стояки;
магистрали;
точки подключения сантехнического оборудования: унитазов, раковин, душевых кабин, ванн и так далее. Врезки патрубков для стиральных и посудомоечных машин также возможны.

Наружная (или внешняя) канализация состоит из септиков и труб, выводящих сточные воды от здания. В зависимости от рельефа участка и типа грунта, может понадобиться дополнительно устанавливать смотровые, переливные, дренажные колодцы и поля фильтрации. Внутренняя и наружная части канализации соединяются посредством патрубка, который проходит через фундаментную стену дома.

Процессы прокладка труб и размещения мокрых точек следует запланировать на этапе проектирования здания. В идеальном случае канализационная труба как внутри, так и снаружи здания идет по прямой, последовательно соединяя кухню, санузел, ванную и очистные сооружения. Если это невозможно, следует по возможности избегать лишних поворотов, чтобы не сталкиваться страданиями из-за возможных засоров системы.

После создания проекта можно рассчитать необходимые объемы материалов, таких как трубы, переходники, крепеж и т.д.

Как сделать внутреннюю канализацию

Когда схема канализации готова и все необходимые материалы закуплены, можно переходить к монтажу.

Работы начинаются с установки центрального стояка. Он нужен не только для сбора стоков, но и для отвода газа, неизбежно накапливающегося в системе. Минимально стояк должен возвышаться над крышей на 0,5 метра, а расстояние до окон должно быть не менее 4 метров. Для стояка удобно использовать трубу диаметром 100-110 мм.

Дальнейшие действия выполняются согласно следующему алгоритму:

Прокладка горизонтальных труб. При большой длине или наличии поворотов понадобится устанавливать ревизионные люки. Такой люк должен находиться и над унитазом.
Установка сифонов с гидрозатвором в точках подключения раковин, душей и ванн. Они необходимы для предотвращения распространения неприятного запаха из канализационных труб по дому. Унитазы подключаются к трубам напрямую; отдельный водяной затвор не требуется, поскольку он уже встроен в конструкцию унитаза.
В патрубке на выходе из дома устанавливается обратный клапан. Он служит для предотвращения попадания сточных вод из септика обратно в дом в экстренных ситуациях.

Обратите внимание! Для подключения унитаза нужен патрубок с диаметром не менее 100 мм. Для других сантехнических приборов достаточно патрубков с диаметром 50 мм.

Горизонтальные канализационные трубы укладываются с небольшим уклоном, чтобы сточные воды не застаивались в системе.

Как проложить наружную канализацию своими руками

Выбор места для прокладки позволяет перейти к подготовке котлована, который понадобится вне зависимости от типа септика. Следует помнить о том, что на дне необходимо будет создать песчаную подушку толщиной 10-15 см.

Дальнейшие действия зависят от выбранного типа очистных сооружений:

Если выбраны бетонные кольца, их устанавливают друг на друга, тщательно герметизируя и гидроизолируя швы и все поверхности для предотвращения контакта с грунтовыми водами. Если колодцев больше одного, их соединяют с помощью переливных патрубков;
Если выбран резервуар-накопитель, его размещают в котловане. В зависимости от формы бака и типа грунта могут понадобиться грунтозацепы для предотвращения выталкивания конструкции на поверхность;
Если планируется септик из кирпича, придется выкладывать стены и обмазывать их битумом снаружи, чтобы исключить утечки. Если предусмотрена минимальная очистка, внутреннее пространство делят на несколько секторов. Дно бетонируется, а в последней камере засыпают слои песка и щебня;
Если выбирается заводской септик, установку производят в соответствии с указаниями производителя.

В ходе работы одновременно с котлованом для очистных сооружений необходимо подготовить траншею для укладки трубы, соединяющей септик с внутридомовой системой. В идеале ее прокладывают ниже уровня промерзания грунта. Если это невозможно, потребуется утепление с использованием пенопласта или греющего кабеля, так как минеральная вата при намокании теряет теплоизоляционные качества.

Трубу подключают к приемной камере очистных сооружений, а после этого устанавливается выходной патрубок, если это предусмотрено конструкцией (например, в заводских септиках). В случае глинистых грунтов, плохо впитывающих воду, может потребоваться насос для принудительного сброса очищенной воды.
