Из чего состоит пластиковое окно

Створка оконного блока изготавливается из многокамерного пластикового профиля, который дополнительно усилен армирующим элементом. Если устройство не предполагает открывания, то остекление осуществляется непосредственно в каркас, что приводит к созданию глухой модели окна.

Из чего состоит пластиковое окно: из чего сделан профиль

Современные оконные системы из поливинилхлорида (ПВХ) значительно отличаются от устаревших деревянных конструкций не только по внешнему виду, но и по своим функциональным возможностям. Для того чтобы выбрать подходящий тип окон, необходимо понимать их конструкцию. Это важно, так как правильный выбор влияет на создание комфортных условий в доме.

Окна из ПВХ должны обеспечивать необходимую освещенность помещения в дневное время, а также выполнять функции теплоизоляции. Перед установкой окна важно внимательно рассмотреть его конструкцию, чтобы в дальнейшем избежать ряда проблем, связанных с эксплуатацией.

Металлопластиковое окно состоит из следующих компонентов: коробки, створок, стеклопакета, фурнитуры, штапиков и уплотнителей. В оконном проёме также устанавливаются подоконник, водоотлив и откосы.

Коробка

Коробка является несущей конструкцией, которая должна быть надежно закреплена в стене. Она изготавливается из ПВХ-профиля и состоит не из одного цельного куска, а включает раму, импост и штульп, служащие основой для крепления фурнитуры. В глухих участках рамы стеклопакеты удерживаются именно благодаря коробке.

Рама

При изучении устройства пластиковых окон важно заострить внимание на конструкции рамы. Она охватывает весь периметр окна и служит основой для монтажа подвижных и неподвижных створок. Рамы изготавливают из ПВХ-профиля, который имеет несколько полостей, представляющих собой воздушные камеры.

Внизу рам добавляются углубления для установки водоотлива и подоконника. Чтобы повысить жесткость конструкции, пластиковый профиль армируется квадратным или П-образным металлическим профилем из оцинкованной стали. Количество воздушных камер в раме может варьироваться от 3 до 7, что зависит от конструкции профиля.

Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) является основой оконной конструкции, хотя стеклопакет занимает большую площадь. Как я уже упоминал, начнем с описания конструктивного элемента — профиля.

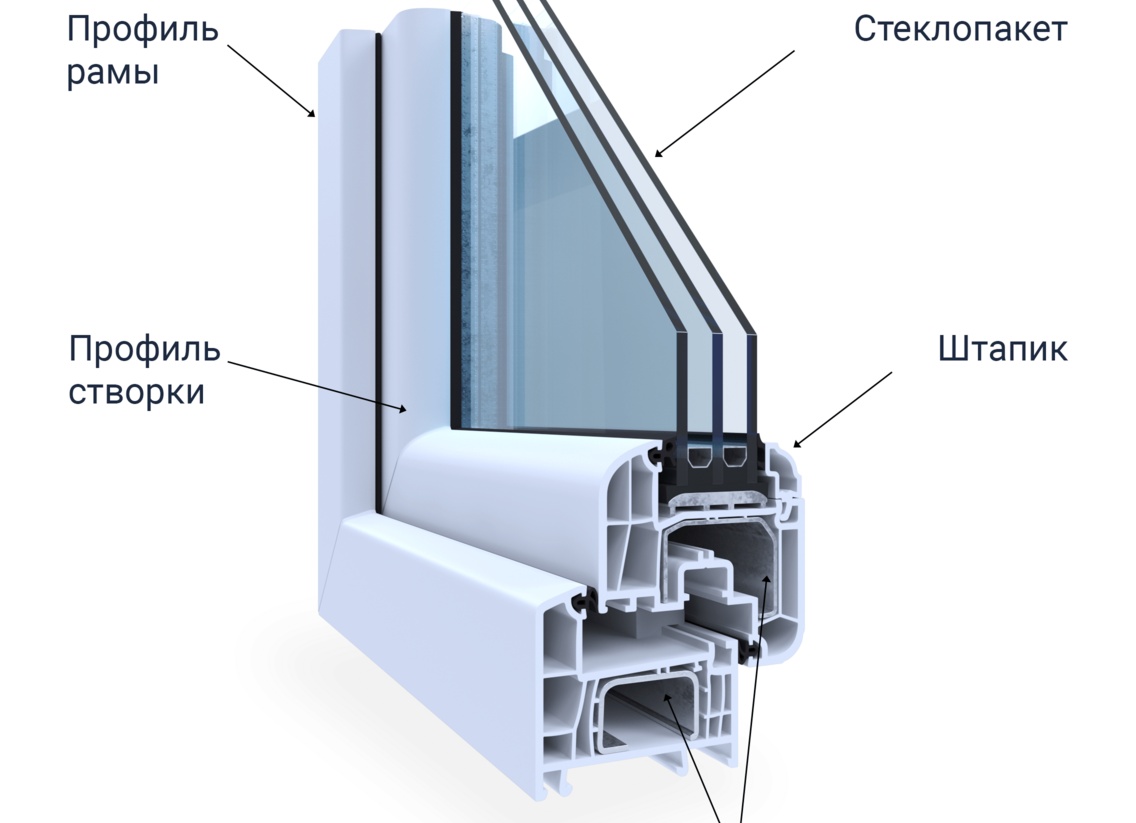

На представленной схеме можно увидеть конструкцию пластиковых окон в разрезе, что позволяет понять внутренности не только ПВХ-профиля, но и роль подставочного профиля, а также правильно установленного водоотлива и подоконника. Если не учитывать цвет и декоративную ламинацию, профили ПВХ от разных производителей почти не отличаются. Однако, при взгляде на конструкционный материал в разрезе заметны значительные различия. В линейку продукции входят четыре типа профилей для формирования:

• Рамы (коробки);
• Импоста;
• Створки (рамы створки);
• Штапика.

В любом случае основным материалом является ПВХ, который используется для изготовления как внешних, так и внутренних стенок профиля. Внутренние стенки разделяют пространство рамы на камеры, и чем больше камер, тем выше сопротивление теплопередаче. То есть, 7-камерный вариант гораздо лучше защищает от потерь тепла, чем 5-камерный вариант. Эти параметры (5-7 камер) являются оптимальными для средней полосы России, включая Санкт-Петербург. Производители предлагают линейки профилей, которые имеют следующие толщины внутренних и внешних стенок:

• Класс А – 2,8 и 2,5 мм;
• Класс В – 2,5 и 2 мм;
• Класс C (или объектный, тендерный) – не нормируется.

Для жилых помещений рекомендуется использовать только профиль класса А. Изделия класса В имеют более низкую цену и рекомендуются для установки в подъездах и нежилых помещениях. Многие специалисты не советуют применять изделия класса C в каких-либо случаях, хотя объектные конструкции могут использоваться во временных постройках и вспомогательных производственных помещениях.

Поливинилхлорид — это достаточно прочный материал, и для условий эксплуатации важны и другие его свойства:

• устойчивость к воздействию солнечного света, морозам и влаги;
• не разрушается под действием химических веществ, включая моющие средства;
• экологичен и не выделяет в воздух вредных веществ даже при сильном нагревании;
• не поддерживает горение.

Тем не менее, даже прочные профили ПВХ классов А и В не способны длительное время удерживать вес тяжелых стеклопакетов, поэтому профиль дополнительно армируется металлом. Форма армирующего металла также имеет значение — очевидно, что П-образный профиль предпочтительнее Г-образного, поскольку обладает более высокой нагрузочной способностью.

Еще один важный показатель пластикового профиля — это его ширина, которая определяет возможность установки более широких стеклопакетов. Для средней полосы России, включая Санкт-Петербург, считается достаточно шириной около 70-80 мм, однако при желании надежно утеплиться лучше выбрать более широкий профиль – около 120 мм.

Стеклопакеты

Стеклопакет представляет собой конструкцию, состоящую из двух или более листов закаленного стекла, которые скреплены между собой и удерживаются на необходимых расстояниях с помощью дистанционных рамок. Пространство между стеклами заполняется воздухом или инертными газами, после чего всё герметизируется. Толщина стекол варьируется от 4 до 8 мм, а также возможно использование триплекса — склеенных между собой стеклянных листов при помощи пленки.

Как показано на предыдущем изображении, в пластиковом окне представлен обычный однокамерный стеклопакет. Однако для климатических условий европейской части России этот вариант не считается достаточным.

Учитывая суровые зимы, в квартирах Санкт-Петербурга рекомендуется устанавливать двухкамерные (имеющие три стекла) или однокамерные энергосберегающие стеклопакеты. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрыто специальной нано-пленкой, которая отражает внутрь помещения 30-40% инфракрасных лучей, излучаемых радиаторами отопления и теплыми предметами. Альтернативный вариант — использование двухкамерного стеклопакета, который в 1,5-1,8 раз эффективнее удерживает тепло по сравнению с однокамерным.

Как видно на изображении, существует ряд формул, используемых в производстве стеклопакетов. Очевидно, что увеличение ширины камер и толщины стекол снижает теплопроводность конструкции. Пластиковое окно, кроме теплоизоляции, решает и другие задачи, например, защиту от внешнего шума. Для повышения звукоизоляции используют такие решения, как стеклопакеты со стеклами-триплексами и различными ширинами камер.

В дополнение к перечисленным вариантам, доступны также солнцезащитные и ударопрочные стеклопакеты, которые помогают избежать перегрева в летние месяцы и защищают от преступных посягательств, соответственно.

Важно помнить, что ПВХ-профиль должен обеспечивать необходимое посадочное место для установки стеклопакета. В случае ограниченного бюджета рекомендуется выбрать минимально возможный стеклопакет, но с широким профилем. Если позже станет очевидным, что без установки более широкого многокамерного стеклопакета не обойтись (например, из-за холодных температур или шумов с улицы), то широкий профиль позволит сделать эту замену без необходимости полной замены конструкции.

Продукция и услуги Фабрики Окон

Современные пластиковые окна эффективно отражают солнечное тепло и сохраняют уют в доме, обеспечивая поступление свежего воздуха без пыли, сквозняков и уличного шума.

Качественный монтаж окон — это гарантия их безупречной и долгосрочной работы на протяжении как минимум 40 лет. При установке применяются специализированные технологии и новейшие системы теплоизоляции, обеспечивающие высокие эксплуатационные характеристики.

Современное производство, использование качественных материалов и новейших технологий позволяют предлагать лучшие оконные решения по доступной цене.

Широкий ассортимент стеклопакетов и типов остекления. Клиентам доступны варианты окон из ПВХ, дерева и алюминия. Все работы по остеклению выполняются в соответствии с ГОСТом.

Профессиональный монтаж. Окна остаются неизменными даже после 15 лет интенсивного использования. Балкон надежно защищен от холода и появления плесени.

Профиль

Профиль в разрезе представляет собой пустотелую конструкцию, внутри которой размещается металлическая армирующая пластина. Для достижения высокой теплоизоляции и прочности, профиль разделяется перегородками на несколько отсеков — от 4 до 6. Чем больше камер, тем выше прочность окна и его теплоизоляционные характеристики.

Форма

• Для рамы. Может показаться, что рама создаётся из более массивного и тяжелого профиля, но это не так. Единственное отличие заключается в том, что снизу предусмотрены дренажные отверстия для отвода конденсата.
• Для створки. Используется такой же профиль, как для рамы, внутри которого устанавливается стеклопакет. Он весит столько же, сколько и рамный профиль, так как также армируется металлическими элементами.
• Для импоста. Этот элемент служит опорой для створок.
• Для штапика. Форма и размеры зависят от базового профиля и типа остекления. Он предназначен для крепления стеклопакета в раме. Благодаря конструкции штапик легко заменяется и обеспечивает надежное крепление.

Для справки! Профили имеют встроенные специальные пазы, в которые на производстве интегрируется уплотнитель. Это обеспечивает более высокую герметичность, чем при установке уплотнителей самостоятельно.

Толщина

Чем больше толщина профиля, тем более выдающимися являются его характеристики:

• 60 мм — данный профиль считается узким и рекомендуется для остекления балконов, лоджий и квартир в тёплых регионах;
• 70 мм — универсальный вариант, подходящий для жилых помещений и квартир;
• 80 мм и толще — премиум-класс для тех, кто желает максимально комфортных условий и минимальных затрат на отопление. Рекомендуется для панорамного остекления.

Камеры

При оценке количества камер следует учитывать их соотношение с шириной профиля. Например, популярные комбинации: 60 мм профиля с 4 камерами, 71 мм с 5 камерами и 84 мм с 6 камерами.

Армирование

Мы уже упоминали, что сам материал ПВХ недостаточно жесток. Для повышения прочности, долговечности и устойчивости конструкции профиль армируют стальными элементами. Толщина стали может достигать до 1,5 мм. Сам армирующий профиль обычно выполнен в П-образной форме.

Эти качества достаточно, чтобы рамы и створки из профиля служили по гарантии не менее 50 лет, выдерживая высокие ветровые нагрузки и хорошо противостоя взломам.

Цвет

Основной цвет профиля — белый. Однако вы можете выбрать любой цвет по каталогу RAL или придать ему текстуру дерева, камня или другого материала с помощью ламинации.

Производитель

Каждый производитель разрабатывает профиль по собственной технологии. Например, компания Deceuninck добавляет в свои составы специальные добавки для достижения высоких прочностных характеристик. Эта компания также усовершенствовала технологические процессы, что позволило повысить качество характеристик своих окон. В результате продукция бренда безопасна для здоровья, служит более 40 лет, не желтеет со временем и устойчива к постоянным механическим нагрузкам, а даже самый узкий профиль — на 60 мм — обеспечивает высокие показатели тепло- и звукоизоляции.

Составные части профиля

Главная несущая часть окна, так называемая «коробка», формируется из многокамерного пластикового профиля и прочно крепится в оконном проеме. ПВХ-профили нарезаются точно в соответствии с размерами конкретного окна — именно от точности замеров зависит эффективность тепло- и звукоизоляции. Поэтому специалисты настоятельно рекомендуют, чтобы размеры будущих оконных конструкций определяли сотрудники оконной компании. Рама должна выдерживать вес створок со стеклопакетами, что предъявляет высокие требования к её жесткости. Именно жесткость достигается благодаря армирующему профилю, который размещён внутри пластикового профиля.

Створка, как и рама, состоит из пластикового профиля и необходима для того, чтобы окно могло открываться. Современные окна имеют несколько вариантов открывания: поворотное, откидное, поворотно-откидное. В случае поворотного механизма створка открывается так же, как традиционные окна. В откидном варианте створка откидывается по типу фрамуги, а в случае поворотно-откидного механизма возможны обе функции одновременно. Иногда створка остаётся глухой, что нередко применяют в больших окнах, которые состоят из трёх частей: крайние створки подвижны, а центральная – статическая.

Импост

Эта важная деталь окна, о которой часто говорят специалисты, на рисунке не обозначена цифрой. Это связано с двумя причинами. Во-первых, на изображении показано окно, где створки соединяются с помощью другого конструктивного элемента. Во-вторых, чтобы увидеть импост, створки окна должны быть полностью открыты. В общем, импост — это тот же пластиковый профиль с внутренним стальным усилением. Он разделяет окно на части и обеспечивает соединение двух или нескольких створок в одной конструкции. Если представить окно с открытыми створками, то поперечины, видимые в открытом проёме, и есть импосты.

Штульп — это тоже пластиковый профиль, использующийся для соединения двух створок. Однако, в отличие от конструкции с импостом, в этом случае одна створка зависит от другой при открывании, не имея при этом ручки. Открыть эту створку можно лишь после открытия основной, у которой есть ручка. Эта зависимая створка не может быть поворотно-откидной. Преимущество штульпового соединения заключается в том, что при полном открытии двух створок проём становится совершенно свободным, поскольку штульп, в отличие от импоста, крепится не к раме, а именно к створке.

Классификация окон по особенностям конструкции

Классификация оконных конструкций происходит на основании следующих критериев:

1. Количество створок:

• Одностворчатые окна имеют компактные размеры и чаще всего устанавливаются во вспомогательные, технические и нежилые помещения, такие как санузлы, кладовые и неэксплуатируемые чердаки. Они обеспечивают минимальное количество света и не предназначены для выполнения дополнительных функциональных задач;
• Двустворчатые — могут состоять как из двух подвижных створок, так и одной фиксированной, что делает их классическим вариантом окон, используемым в большинстве жилых, коммерческих и производственных объектов;
• Многостворчатые — включая импосты, могут иметь неограниченное количество створок. Наиболее часто встречаемый пример — остекление лоджий и балконов. Панорамное остекление также является многостворчатым оконным блоком особой формы.

1. Конструкция створки:

В зависимости от конструкции створки выделяют на следующие типы:

• Одинарные — наиболее распространённые многокамерные профили со стеклопакетами;
• Спаренные — две створки соединяются друг с другом болтовыми соединениями (например, деревянные окна) или пластиковыми и металлическими фиксаторами (в случае алюминиевых и ПВХ-профилей, соответственно). Каждая часть створок оснащается своим стеклопакетом или одинарным стеклом, выполняющим отдельные функции. Например, внешняя створка может быть защитной (триплекс), а внутренняя может быть двухкамерной, которая служит для тепло- и звукоизоляции;
• Раздельные — створки устанавливаются на разных частях рамы, внешней и внутренней, и никак между собой не соединяются;
• Раздельно-спаренные — данная конструкция предусматривает установку спаренной створки с одной стороны и одинарной с другой. Это позволяет достичь высокой степени безопасности при максимальных изоляционных характеристиках.

Наиболее важные элементы, влияющие на долговечность эксплуатации окон, — это тип механизма управления. На данный момент выделяют следующие, наиболее популярные механизмы:

• Поворотный на себя — наиболее востребованный механизм, при котором створка открывается внутрь; отличается простотой и долговечностью;
• Поворотный от себя — применяется для внешних створок;
• Двусторонний поворот — устанавливается обычно на одностворчатые оконные блоки оригинальной формы, таких как арки, треугольники и трапеции;
• Подвесной — встречается редко из-за сложности механизма и специфических условий установки; чаще всего используется в мансардных и чердачных окнах;
• Откидной — выполняет функцию проветривания;
• Поворот на откидной — позволяет открывать створку с небольшим наклоном для более интенсивного проветривания помещения;
• Раздвижной — створки перемещаются по направляющим;
• Подъемный — петли расположены в верхней части рамы;

1. Дополнительные элементы конструкции:

Существует много дополнительных элементов, из которых состоят оконные блоки:

• Форточка — небольшая створка, расположенная в верхней части полноразмерной оконной створки, которая имеет свои петли и фиксирующий механизм;
• Фрамуга — горизонтальная створка, расположенная в верхней части рамы по всей ширине проема, открывающаяся, как правило, вертикально;
• Вентиляционные клапаны — позволяют осуществлять микропроветривание, не открывая створки.

Особенности выбора

Выбор пластиковых окон должен зависеть от следующих факторов:

• Назначение помещения;
• Ориентация на стороны света — это влияет на интенсивность освещения;
• Размеры оконного проема.

При заказе пластиковых окон важно помнить о том, что необходимо привлечь профессионального замерщика, который сможет определить точные размеры оконного проема для успешной установки.
