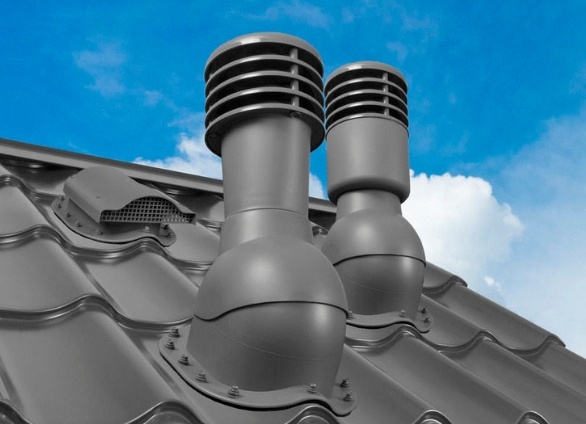

Кровельные аэраторы: разновидности и особенности монтажа

3. Обеспечьте распределение вентиляции между впускными и выпускными отверстиями: половина вентиляции должна проходить через впускные отверстия (например, вентили у карниза), а другая половина — через выпускные отверстия (аэраторы, установленные у конька или на скате крыши).

Кровельный аэратор для мягкой кровли

Монтаж мягкой кровли представляет собой трудоемкий и затратный процесс, который требует тщательного подхода и системного подхода к выполнению работ. Многие владельцы домов стремятся оптимизировать свои расходы на строительство, и часто они делают это, сокращая затраты на мелкие детали. Однако в случае с системой вентиляции на крыше не стоит идти на компромиссы, а важно заранее продумать, как правильно установить кровельный аэратор для мягкой кровли.

Неправильная установка или отсутствие вентиляции может привести к серьезным проблемам, таким как образование плесени, появление неприятного запаха и другие последствия. Лишь при эффективной работе системы вентиляции становится возможным быстро избавиться от скопившейся влаги в доме, что в свою очередь значительно улучшает обстановку внутри.

В наше время большинство домашних хозяев обращает внимание на необходимость утепления крыши. Это решение оправдано не только с финансовой точки зрения, так как сокращаются затраты на отопление, но и с практической, поскольку снижаются теплопотери, а микроклимат в помещениях становится более комфортным. Однако одновременно с утеплением в процессе устройства крыши, верхнюю часть здания закрывают изоляционным материалом, который может препятствовать нормальному воздухообмену. В результате этого в подкровельном пространстве скапливается влага, что ставит под угрозу целостность всей конструкции.

В таких случаях простых вентилируемых воздушных прослоек оказывается недостаточно для эффективной вентиляции мягкой кровли. Кровельный аэратор как раз призван устранить эту проблему, позволяя выводить конденсат из пространства под кровлей и тем самым увеличивая эффективность естественного воздухообмена.

Основные причины появления избыточной влаги

Установка кровельного аэратора на мягкую кровлю обычно производится во время замены старой кровли на новую, а также в тех случаях, когда здание строится с нуля. Ни один из других элементов, призванных защитить кровельный пирог от намокания, не может в полной мере справиться с этой задачей.

В воздухе всегда находится определенное количество водяного пара, который возникает в процессе различных бытовых операций, таких как:

• приготовление пищи;
• стирка и глажка;
• прием ванн;
• выполнение других хозяйственных дел.

Температура и уровень влажности в различных помещениях могут варьироваться, однако нормальные значения влажности находятся в диапазоне от 40 до 60%. Исследования показывают, что в течение дня четыре человека могут произвести от 2 до 4 литров водяного пара, который с поднимающимся теплым воздухом проникает в верхние слои конструкций здания.

В зимний период испарения, исходящие из внутренних помещений, способствуют ускорению процесса таяния снега и льда, которые находятся на крыше. Вода, образующаяся в результате таяния, начинает просачиваться в швы настила, что может привести к постепенному разрушению каркаса здания. Появление лишней влаги на крыше может вызвать:

1. Деформацию теплоизоляционного покрытия. Резкие перепады температур (независимо от сезона) приводят к образованию конденсата, который скапливается под крышей из-за отсутствия дополнительных вентиляционных отверстий. Поскольку крыша представляет собой многоуровневую систему, влага начинает медленно проникать через различные слои конструкции, разрушая их.
2. Ухудшение изоляционных свойств покрытия. Чем больше влаги впитывает материал, тем более пористым и рыхлым он становится, что негативно сказывается на его технических характеристиках, таких как теплоизоляция. Также страдает химическая стойкость материалов под воздействием неблагоприятных факторов окружающей среды.

Чтобы предотвратить развитие таких проблем с воздухообменом, необходимо заранее установить аэраторы на мягкой кровле.

Как избежать вздутий и пузырей на плоской кровле: инструкция по монтажу гидроизоляции. Видео:

Различные варианты мягкой кровли востребованы в производственном, гражданском и специальном строительстве. Стандартная плоская крыша включает металлическое или бетонное основание, плёночную пароизоляцию и завершающий кровельный слой.

Основной эксплуатационной проблемой плоских крыш является образование вздутий, которые возникают из-за замерзания протечек и конденсата. Применение аэраторов помогает предотвратить потенциальные неполадки в кровельном ковре на раннем этапе монтажа.

Образование вздутий непосредственно связано с попаданием в кровельный ковёр водяных паров из внутренних помещений. Под воздействием температурных колебаний влага конденсируется в утеплителе, цементно-песчаной стяжке и других составляющих кровельной конструкции.

Сырость в таких системах способствует увеличению теплопроводности утеплителя, образованию так называемых «мостиков холода» и появлению колоний плесени и грибка.

Потеря тепловой энергии может привести к увеличению расходов на отопление, а также представители биологии могут стать причиной развития различных заболеваний, включая аллергии.

Учитывая все вышеизложенное, использование кровельных аэраторов для плоской кровли становится оптимальным техническим и технологическим решением.

Необходимость удаления влаги из кровельного ковра

Вода, проникая в структуру плоской крыши, при замерзании разрушает материалы кровельной конструкции, что негативно сказывается на её эффективности и долговечности. Для своевременного удаления влаги на крыше устанавливаются аэраторы, такие как Технониколь или их аналоги.

Технология монтажа требует предварительной просушки теплоизоляции, а также демонтажа старой кровли с частичной или полной заменой теплоизоляции. Данные работы затратны по времени и финансам, поэтому установка аэраторов турбинного типа может оказаться более простым и выгодным решением для восстановления работоспособности кровельного ковра.

С использованием современных аэрационных устройств, которые обладают высокими вентиляционными свойствами, можно быстро просушить подкровельное пространство и устранить конденсатную влагу из кровельного ковра без значительных материальных затрат. Время сушки зависит от конструкции аэраторов, их количества, погодных условий и состояния всех компонентов кровельного пирога.

В летний период разница температур внутри ковра и снаружи может достигать 15-20 градусов Цельсия. Аэраторы создают условия для активного перемешивания воздушных потоков и ускоренной удаления водяного пара, что позволяет восстановить изначальные функции кровельного ковра.

Влага в подкровельном пространстве: необходимость просушки

При замерзании вода в конструкции кровельного пирога увеличивается в объёме, что приводит к нарушению взаимодействия основных кровельных компонентов. Сушка кровельной конструкции может потребовать дополнительных средств из семейного бюджета на демонтаж и частичную или полную замену промокшего утеплителя. Проще и дешевле решить указанную проблему установкой подкровельной вентиляции с помощью турбинных аэраторов. Эти устройства помогут быстро удалить водный конденсат без дорогостоящего ремонта. Время сушки зависит от производительности аэраторов и интенсивности циркуляции воздушного потока. Разница температурных перепадов снаружи и внутри кровельного пирога может превышать 20 градусов Цельсия. Конструкция аэраторов способствует активному перемешиванию воздушных потоков с различными температурами, что исключает условия для формирования конденсатной влаги.

На российском рынке кровельных комплектующих представлены качественные и долговечные аэраторы Технониколь, которые производятся в различных размерных модификациях. Их конструкция позволяет устанавливать данные устройства как на стадии строительства крыши, так и в процессе её эксплуатации. В любом случае гарантируется полноценная вентиляция кровли, а также предотвращение образования вздутий и восстановление практически исходных рабочих характеристик.

В частном и промышленном строительстве наибольшим спросом пользуются аэраторы, изготовленные из следующих материалов:

• атмосферостойкие пластики;
• нержавеющая сталь.

Сертифицированные модели аэраторов способны сохранять работоспособность в температурном диапазоне от -50 до +90 градусов Цельсия. Расчет количества аэраторов производится исходя из их характеристик, площади крыши, климатических условий региона и степени изношенности кровельного пирога. На мягкой кровле аэраторы равномерно распределяются по всей поверхности. При проектировании крыш таких объектов, как бассейны, сауны, прачечные, их количество также рассчитывается на этапе проектирования.

Дополнительным преимуществом является то, что монтаж таких изделий можно выполнить самостоятельно. Для достижения нужного результата важно следовать указанной инструкции и соблюдать порядок рабочих операций.

Типовая модель кровельного аэратора состоит из трубы диаметром от 6 до 12 см и защитного зонта, который предохраняет устройство от атмосферных осадков. Для установки в кровельном ковре выполняется отверстие заданного диаметра, которое должно достигать теплоизоляционного слоя. Нижняя часть устройства герметизируется влагостойкой мастикой, а сам аэратор плотно прижимается к основанию.

Помимо мастичного крепления, юбка аэратора дополнительно фиксируется несколькими саморезами. При необходимости, нижнюю часть изделия можно дополнительно герметизировать согласно указаниям в прилагаемой инструкции. Монтаж кровельного аэратора не требует специального оборудования или высококвалифицированного исполнителя.

Устройства для кровельной вентиляции не нуждаются в техобслуживании на протяжении всего срока эксплуатации.

Все за и против использования аэраторов

Польза от установки кровельных аэраторов очевидна:

• Устройства способствуют быстрому и эффективному выведению водяного пара, причем еще до того, как он успеет нанести ущерб отделочному материалу и конструкции крыши;
• Любая модель существенно снижает давление, возникающее в кровельном пироге и приводящее к образованию пузырей на покрытии;
• Аэраторы предотвращают оседание конденсата в нижней части гидро- и теплоизоляции;
• Качественная циркуляция воздушных потоков поддерживает оптимальную влажность;
• Эффективные устройства работают в любых погодных условиях, даже во время осадков, позволяя водяным парам выходить наружу, одновременно препятствуя попаданию влаги внутрь.

Отметить значительные недостатки довольно сложно; главное — это правильно выполнить расчеты и установить выбранное устройство.

Разновидности аэраторов

Варианты вентиляторов весьма разнообразны, и их выбор следует осуществлять в зависимости от уклона и конструктивных особенностей крыши. На упаковке производители указывают рекомендованные параметры монтажа.

Точечные вентиляционные устройства

Точечные модели напоминают форму грибочка и возвышаются над поверхностью, защищенные сверху зонтиком. Чаще всего такие устройства устанавливаются в местах с ограниченным доступом или на крышах сложной конфигурации.

Существуют различные способы установки:

• коньковые — предназначены для обеспечения воздухообмена по всей линии конька крыши;
• скатные — устанавливаются в местах, где необходима высокая циркуляция воздушных потоков.

Непрерывные или сплошные изделия

Непрерывные модели необходимы для обеспечения постоянного воздухообмена по всей крыше. Чаще всего используется специальная вентиляционная лента, устойчивая к воздействию влаги, а также коньковое устройство.

Турбинные модели

Турбинные модели представляют собой трубу с электровентилятором или специальной вытяжкой с электроприводом. Специалисты рекомендуют использовать алюминиевые устройства, поскольку они не подвержены коррозии и сохраняют свою форму при высоких температурах.

Принцип действия кровельного аэратора

Работа аэратора основывается на создании тяги в трубке аэратора, основанного на процессе формирования низкого давления благодаря внешним ветровым потокам, а также на использовании разницы давлений — внешнего и внутренняя в кровельной конструкции. Аэраторы выполняют ряд функций:

• выводят поднимающийся водяной пар из внутренних помещений до того, как он повредит конструкцию крыши;
• уменьшают давление, которое возникает в кровельной конструкции, предотвращая образование пузырей;
• не допускают образования конденсата на нижней поверхности гидроизоляции, который позже стекает в теплоизоляционный слой.

Кровельный аэратор — это труба диаметром 63-110 мм, сверху накрытая зонтиком для предотвращения попадания атмосферных осадков внутрь. Обычно аэраторы производят из полиэтилена низкого давления.

Схема работы аэратора

Установка аэратора на кровле

Кровельные аэраторы устанавливаются на кровле с расчетом не менее 1 штуки на 100 м². Максимальное расстояние между аэраторами не должно превышать 12 метров. Если конструкция крыши имеет четко выраженную ендову и конек, то аэраторы устанавливаются на водоразделе в ендове и вдоль конька. В идеале, аэраторы лучше устанавливать в местах стыков теплоизоляционных плит. В ендовах аэраторы ставятся через каждые 10-12 м, на коньках — через каждые 6-8 метров. Если конструкция крыши не включает в себя явно выраженные ендовы и коньки, аэраторы размещаются равномерно по всей площади кровельного ковра.

Рассмотрим установку аэратора на новой кровле.

• При устройстве новых кровель с основанием из железобетонных плит перекрытий, полимерные аэраторы устанавливаются на нижний слой кровельного материала Унифлекс ВЕНТ. В нижнем слое в месте установки аэратора прорезается отверстие диаметром 130 мм до стяжки и утеплителя, затем отверстие засыпается керамзитом. После полной полимеризации наливной кровли, аэратор дополнительно крепится саморезами к стяжке основания (6 саморезов по всему периметру юбки аэратора). Когда этот этап завершен, на верхний слой кровельного ковра наплавляется так, чтобы аэратор находился на месте торцевого нахлеста двух кровельных полотен, при этом нахлест составляет 150 мм.

• Если новая кровля предусматривает однослойность, аэратор устанавливается прямо на стяжку. В этом случае делается отверстие диаметром 130 мм через стяжку и утеплитель до слоя пароизоляции. На место установки аэратора кровельный материал укладывается свободно. Аэратор фиксируется саморезами равномерно по всей юбке (не более 6 штук). В месте сопряжения кровельного ковра и аэратора наращивается заплатка из верхнего слоя кровельного материала на основе полиэстра, размером 580х580 мм, которая перекрывает юбку аэратора и выходит за контур кровельного ковра на 150 мм.

• При установке аэраторов на новой кровле с профлистом нужно следовать тем же правилам, что и для предыдущих описаний. Главная разница заключается в том, что отверстие для установки аэратора делается до нижнего слоя теплоизоляции через верхний слой утеплителя. При этом гравием отверстие не засыпается. Сам аэратор фиксируется длинными саморезами через утеплитель к профлисту или непосредственно в сам утеплитель.

Теперь рассмотрим установку аэратора при ремонте кровель:

• В месте установки вентиляционного патрубка вырезается окно в кровельном ковре и стяжке до утеплителя;
• Влажный утеплитель в этом месте заменяется на новый с требуемой теплопроводностью;
• На нижнюю часть трубы необходимо нанести мастику для крепления аэратора к кровле и дополнительно закрепить саморезами к стяжке (по 6 саморезов по окружности юбки аэратора);
• На основание вентиляционного патрубка поверх наносится дополнительный слой гидроизоляции.

1. кровельный аэратор;

2. дополнительный слой кровельного материала;

3. основной кровельный ковер;

5. заменяемый утеплитель;

8. плита покрытия;

Схема установки кровельного аэратора для принудительного просушивания утеплителя и подкровельного пространства (стрелкой показано направление движения воздуха).
