Можно ли резать светодиодную ленту и как это сделать?
Не всегда необходимо использовать целую катушку светодиодной ленты, например, длиной в 5 метров. В некоторых случаях, к примеру, в автомобилях, для каждой зоны подсветки достаточно установить лишь один сегмент, состоящий из 3-4 светодиодов.
Как обрезать разные ленты?
Резать светодиодную ленту нужно исключительно по специальным отметкам, которые могут быть нанесены (или отсутствовать) производителем. Не все производители делают такие указания на лентах. Часто для выявления мест реза необходимо внимательно изучить топологию печатной платы – это тонкий слой текстолита, который накладывают на резиновую или пластиковую основу вместе с токопроводящими дорожками.
В 12-вольтовых лентах структура такова, что светодиоды соединены последовательно – по 3 в каждой группе. Эта группа в сочетании с последовательным включением токоограничительного резистора образует кластер или сектор, который работает от 12 вольт. Корректнее было бы объединять них по 4, поскольку каждый из них стабильно функционирует при напряжении в 3 вольта. Если такой светодиод подключить к 4 вольтам, он может перегреться и через небольшое время выйти из строя. Чтобы избежать этой ситуации, производитель устанавливает резистор на уровне 20-30 Ом, который ограничивает ток, что позволяет избегать перегрузок. В результате при подаче напряжения в диапазоне 12-13,8 В вся сборка может нагреваться до 60 и более градусов. Так как производителю более выгодно вместо 4-го светодиода устанавливать балластный резистор (учитывая, что через несколько сотен часов постоянной эксплуатации светодиоды все равно потеряют свои качества из-за перегрева), важно, чтобы сборка не испытывала перегрузки. Правильным решением будет не превышать напряжение питания выше 12 вольт, подобрав соответствующий адаптер или стабилизированный блок питания.
Если предполагается использование более высокого напряжения, необходимо ограничить ток, добавив понижающие диоды или подключив дополнительный резистор, реостат или увеличив длину проводов.
Разрезание осуществляется по специальной отметке в виде ножниц, где расположены контакты красного, синего, зеленого и массы. Три цветных контакта представляют собой положительные выводы для каждого цветного полупроводникового кристалла. В то же время токоведущие дорожки продолжаются дальше, обходя светодиоды и резисторы, которые припаяны производителем. В лентах, которые не являются трёхцветными и работают как монохромные (красный, жёлтый, зелёный или синий цвет), присутствуют только контакты плюс и минус. Например, в светодиодных лентах на 12 вольт, используемых для красного цвета (которые применяют как стоп-сигналы и задние габаритные огни), содержится 6 светодиодов, подключённых последовательно, с максимальным напряжением питания для каждого из которых, которое не следует превышать, равным 2,2 вольта, а не 2,7-3,3 вольта. В светодиодных лентах на 24 В количество светодиодов в каждой секции удваивается.
Если метка отсутствует на лицевой стороне, то линия разреза может находиться на обратной стороне. Уточнить место разреза можно с помощью обычных ножниц, аккуратно разрезая полосу. Разрез нужно производить точно посередине между контактами, так как случайное повреждение крайних частей ленты затруднит последующее припайку проводов питания.
Особенности ленты со светодиодами
Светодиодная лента представляет собой гибкую печатную плату, на которой расположены токопроводящие полосы, содержащие светодиоды и токоограничивающие резисторы.
Количество светодиодов в каждой группе может различаться в зависимости от входного напряжения и желаемой яркости. Количество цветов также определяется количеством токопроводящих проводников: для RGBW – 5 проводников, для RGB – 4, для обычных светодиодов – 2 проводника.
Длина катушки зависит от входного напряжения, например:
- 5 метров для 12 Вольт;
- 10 метров — для 24 Вольт;
- до 100 метров — для 220 Вольт.
Однако для дизайнерских подсветок часто необходимы отрезки светодиодных лент меньшей длины, чем предлагается в стандартах катушек. Поэтому возникает вопрос: можно ли резать светодиодную ленту?
Где правильно резать LED ленту

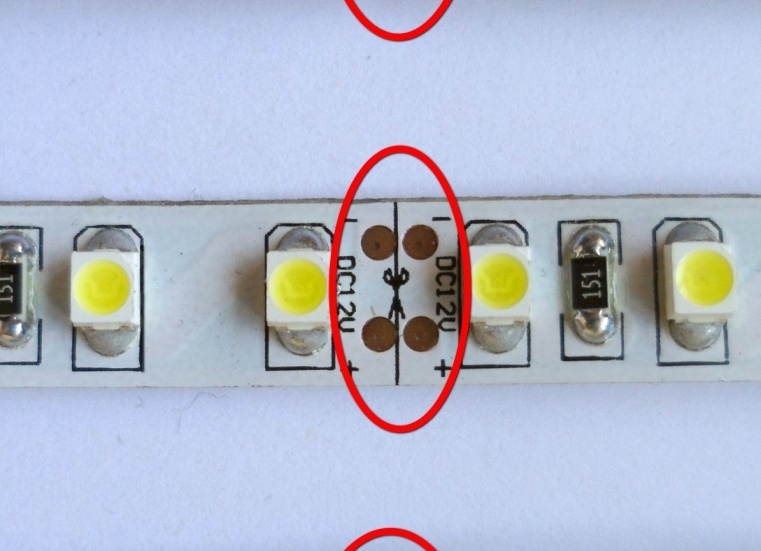

Разрезание светодиодов допускается производить по пунктирным линиям или изображению ножниц. Эти маркеры указывают производители, чтобы избежать ошибок при резке.
Почему разрешается обрезать светодиодную ленту только по указанным пунктирам?
Светоизлучающие элементы соединены в изделии группами. В каждой группе происходит параллельное соединение светодиодов, а между подгруппами осуществляется последовательное соединение. Отличия в подключении можно заметить, если посмотреть на ленту на просвет.
Если разрезать светодиодную ленту не по производственной линии, есть риск повреждения параллельно подключенных контактных площадок, что может вызвать короткое замыкание внутри изделия.
Особенности резки ленты с гидроизоляцией
Для резки светодиодной ленты с защитной гидроизоляцией важно учитывать вид этого покрытия:
- Силиконовое покрытие. Технология резки здесь аналогична обычным светодиодным лентам, так как силикон прочно прилегает к поверхности. Однако после резки необходимо восстановить защиту линии отреза, чтобы избежать попадания влаги внутрь изделия во время эксплуатации.
- Силиконовая трубка. В этом случае лучше использовать канцелярский нож вместо ножниц, так как последние могут растянуть и повредить силиконовую защиту. Саму светодиодную ленту можно разрезать обычными ножницами, после освобождения от защитного покрытия.
При работе с полосой с толстой изоляцией, следует выполнять разрез поэтапно: сначала верхний защитный слой, затем саму светодиодную полосу и, наконец, нижний слой изоляции.
Дополнительно, после отреза концы светодиодной ленты могут потребовать небольшого подреза для пайки или подключения коннектора. Для этого подойдет обычный нож.
Где можно резать светодиодную ленту при отсутствии специальной маркировки
Если на светодиодной ленте нет специальных отметок, резать ее можно по краю или в центре контактной площадки, которая вытянута вдоль токопроводящего слоя. Эта область напоминает расширенную шину питания, совпадающую с краем модуля.
Перед нарезкой важно убедиться, что отметок нет и на обратной стороне ленты. Некоторые производители делают разметку именно там.
Где резать светодиодную ленту
LED-лента представляет собой длинную печатную плиту, на которой размещены светоизлучающие диоды и ограничивающие ток резисторы. На гибкой плате отмечены специальные места для реза, которые обозначены пунктирной или сплошной линией и иногда изображением ножниц.
Линия реза пересекает несколько контактных площадок, к которым в дальнейшем будут припаиваться проводники электрокабеля от источника питания. Именно здесь и рекомендуется производить обрезку ленты.
Шаг разреза (расстояние между линиями отреза) меняется в зависимости от конфигурации питания и отличается для различных плотностей размещения светоизлучающих диодов:
12 В
- 100 мм – 30 шт/м;
- 50 мм – 60 шт/м;
- 25 мм – 120 шт/м;
- 12,5-15 мм – 240 шт/м.
24 В
- 100 мм – 60 шт/м;
- 50 мм – 120 шт/м;
- 25 мм – 240 шт/м.
220 В
Таким образом, установленные расстояния позволяют без проблем выбрать нужную длину фрагмента ленты и отрезать его от рулона.
Для нарезки светодиодной ленты подойдут обычные ножницы или острый нож (например, скальпель). Главное – выполнять это аккуратно, избегая повреждений печатных дорожек.
Модели для уличного монтажа, работающие на напряжении 220 В, защищены специальной силиконовой оболочкой, обеспечивающей защиту от пыли и влаги.
В таком случае лучше использовать нож. Вначале следует разрезать верхний слой силикона, затем саму печатную плату и наконец, нижний силиконовый слой.
Как соединять нарезанную светодиодную ленту
В процессе монтажа может возникнуть необходимость соединить отрезки светодиодной ленты между собой и подключить их к источнику питания. Рассмотрим простые правила проведения этих монтажных работ. LED-полосы общей длиной до пяти метров соединяются последовательно, соблюдая полярность: плюс к плюсу, минус к минусу. Первый отрезок в цепи подключается к драйверу, строго соблюдая полярность электропитания. Превышать общую длину в 5 метров запрещено из-за ограничений по мощности блоков питания.
Многоцветные RGB ленты имеют контакты, маркированные как R, G, B и -. Подключение осуществляется к контроллеру, который получает питание от преобразователя AC/DC.
Если суммарная длина светодиодных полос превышает 5 метров, необходимо применять параллельный способ подключения к источнику питания.
Все соединения осуществляются с помощью пайки, хотя для тех, кто не умеет работать с паяльником, можно использовать специальные соединительные коннекторы.
Первое правило
Обязательно следует использовать специальные инструменты. Например, ножницы для резки ленты, которые можно найти в специализированных магазинах. Использовать для этой цели обычные ножницы не рекомендуется, так как это может повредить светодиоды и привести к неравномерному освещению.
Перед резкой отключите ленту от источника питания, чтобы избежать повреждений и рисков для здоровья.
Третье правило
Во время резки важно следить за расположением маркировки на ленте, которая указывает место реза. Резать ленту можно только в этой области, чтобы избежать повреждения цепи светодиодов.
После разреза необходимо защитить обрезанные концы ленты специальным герметиком или клейкой лентой, чтобы предотвратить короткие замыкания и дальнейшие повреждения.
Также стоит учитывать, что при обрезке светодиодной ленты её яркость может измениться. Это объясняется тем, что каждый отрезок имеет определённое количество светодиодов, что влияет на общую яркость освещения.
Если необходимо сохранить равномерную яркость на всей длине, спектр использования специальных контроллеров, которые позволяют регулировать яркость светодиодов на разных участках. Кроме того, при покупке светодиодной ленты обратите внимание на её длину и количество светодиодов на метр.
Тем не менее, резка светодиодной ленты не всегда является необходимой. В некоторых случаях производитель может предложить ленту нужной длины, или можно применять укороченные и соединительные элементы, которые позволяют изменять длину ленты без необходимости резки.
В любом случае, прежде чем резать светодиодную ленту, следует тщательно обдумать её местоположение и финальную длину, чтобы избежать ошибок и повреждений.
Теперь вы знаете, можно ли резать светодиодную ленту. Но стоить помнить, что это требует соблюдения определённых правил и рекомендаций. Правильная резка позволит вам добиться необходимого эффекта без повреждений ленты.
Как соединить отрезки светодиодной ленты
Светодиодные ленты с различной конструкцией все чаще находят применение в системах освещения и подсветки. Кроме решения, как их обрезать, самостоятельный монтаж требует и решения проблемы соединения. Самый надежный метод – это пайка, однако паяльник есть не у всех, и не каждый умеет им пользоваться. Большинство людей ищет более доступные и простые методы. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.
Важно отметить! Модели, предназначенные для лент на 12 и 24 В, не подходят для изделий на 220 В.
Преимущества использования соединительных элементов (по сравнению с пайкой):
- низкая стоимость;
- простой монтаж;
- нет необходимости в приобретении паяльника, припоя и флюса.
К недостаткам можно отнести:
- недостаточная производительность при использовании с высокими токами для светодиодных чипов;
- подверженность окислению;
- использование не термостойкого пластика в конструкции.
Основной критерий выбора соединительных элементов – ширина гибкой платы. Например, коннекторы для SMD 5050 не подойдут для изделий на SMD 3528.
По способу подключения коннекторы делятся на:
- прижимные;
- с фиксирующим механизмом;
- прокалывающие.
При использовании прижимного коннектора необходимо выдвинуть пластину и вставить ленту до упора. Контакт образуется после того, как пластина вернется на место. Преимущество такого коннектора – небольшие размеры по высоте и ширине. Однако, недостаток в том, что невозможно увидеть надежность и плотность контакта.
Эта проблема решается с помощью моделей с фиксирующим механизмом, хотя и у них есть недостатки:
- контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
- при высокой мощности контакты могут плавиться;
- нельзя использовать для изделий с высокими токами.
Самые современные прокалывающие коннекторы имеют одну сторону с контактами для ленты (для подключения к питанию) и другую – для проводов. Доступны модели для открытых и закрытых плат. При соединении отрезков конец ленты входит в коннектор, где для прижатия предусмотрена крышка из прозрачного пластика. Штырьки прокалывают плату, обеспечивая надежный контакт. Проверить состояние контактов можно через прозрачную крышку.
Важно! Независимо от типа соединительного коннектора, требуется предварительно очистить контакты платы до блеска. При соединении отрезков важно соблюдать полярность.
Частые ошибки, возникающие при использовании коннекторов:
- лак на контактных площадках;
- изогнутая ножка коннектора;
- неправильная ширина светодиодной полосы;
- лента не зашла до конца.
Если изделие имеет гидроизоляцию, необходимо удалить силикон над контактными площадками, а также скотч с обратной стороны.
Такой тип ленты будет сложно вставить в коннектор, так как клей на обратной стороне и силикон мешают процесу.
Закрыть коннектор будет невозможно, если контактная площадка расположена слишком близко к чипам. В этом случае части от ленты можно отрезать не по пунктирным линиям, а оставляя два контакта. Тем не менее, один отрезок в таком случае придется утилизировать.
Основные выводы
Если вам необходимо укоротить или удлинить светодиодную ленту, потребуется разрезка на блоки, способные функционировать как самостоятельные источники света.
Перед резкой важно определить:
- длину блоков конкретного изделия;
- количество дорожек, по которым проходит ток;
- тип инструмента для резки.
Проблемы могут возникнуть, если на полосе нет указаний в виде пунктирных линий и ножниц. Если отметок нет и на обратной стороне, ориентируйтесь на ширину полосы, расположенной по краям ленты.
Силикон удобнее резать острым ножом, тогда как плату рекомендуется обрезать острыми ножницами.
Мастера, занимающиеся монтажа светодиодных лент, подходят к делу по-разному. Если у вас есть опыт обрезки светодиодной ленты, поделитесь им в комментариях.
