Существует множество методов для определения угла наклона крыши, выполненной из профнастила. Один из самых простых способов — это изучение крыш зданий, расположенных рядом. Проще говоря, стоит взглянуть на уклон крыш соседних сооружений. Этот метод является довольно простым, но он не отличается высокой точностью, что и является его основным недостатком.
Угол наклона крыши для профнастила
На этапе проектирования любого здания выбор угла наклона крыши (или возвышения) — это один из важнейших аспектов, который влияет на срок службы и эксплуатационные условия конструкции, а также на правильный выбор кровельных материалов. Согласно требованиям СНиП II-26-76, уклон крыши, выполненной из профнастила, должен составлять не менее 10 градусов. Этот показатель считается критическим, однако производители металлопрофиля советуют использовать значительно больший уклон для обеспечения лучшей долговечности покрытия.
Профилированный настил может применяться для различных типов крыш и под практически любым углом наклона, однако использование металлопрофиля с высотой волны до 25 миллиметров не рекомендуется. На крышах с мягким уклоном необходимо ориентироваться на дополнительные меры герметизации стыков листов, мест крепления и укрепления опорных конструкций. Кроме того, кровельная структура из профнастила обязательно собирается на основе обрешетки, которая обеспечивает вентиляцию под металлическими листами и предотвращает коррозию, вызванную избыточной влагой.
Монтаж кровельного покрытия из профнастила осуществляется рядами, начиная снизу и продвигаясь вверх с укладкой всех элементов внахлест. Обязательно использование доборных элементов и разнообразных по назначению планок, которые необходимы для качественного монтажа. Часть из них устанавливается еще до подъема кровельных листов на крышу, часть — в процессе их монтажа, а некоторые — в конце, в качестве декоративно-защитных элементов.
Крепление выполняется исключительно с использованием специализированных кровельных саморезов, обладающих усиленной шляпкой под шестиугольный ключ, шайбой и самовулканизирующейся прокладкой. Применение других видов метизов не гарантирует необходимую герметичность креплений и соединений.
По своей сути крыша из профилированного металла считается легкой конструкцией, однако по прочности и долговечности она практически не уступает другим кровельным материалам. Устойчивость металлического профнастила к агрессивным воздействиям внешней среды в значительной степени определяется качеством используемого при производстве материала и видом декоративно-защитного покрытия, а также плотностью цинковки и использованием многослойных полимерных покрытий. Правильный выбор типа антикоррозионного покрытия особенно важен для крыш с небольшим углом наклона, так как в данном случае весовые нагрузки и механическое воздействие от снега и различных мусоров становится критическим.
Угол наклона крыши
Выбор угла наклона крыши из профнастила зависит от технических решений и возможностей проектирования. Считается, что оптимальным является уклон в 45 градусов, так как это позволяет расширить мансардное пространство, улучшить сток осадков и распределить весовые нагрузки более равномерно. Угловые значения наклона крыши больше 45 градусов или менее 20 градусов могут привести к ухудшению эксплуатационных характеристик.
Хотя уклон крыши из профнастила можно определять на свой выбор, весь проект кровли должен быть тщательно рассчитан и спроектирован, так как в каждом конкретном случае есть свои преимущества и недостатки. Углы наклона крыши классифицируются на три основные категории.
Плоские крыши
Плоские крыши с уклоном до 5 градусов встречаются чаще, чем скатные, однако использование профнастила в таких случаях имеет свои ограничения из-за трудностей в герметизации и затруднений с передвижением по крыше. Плоские крыши характеризуются низкой парусностью, что делает их менее подверженными воздействию ветра, однако на них максимальная нагрузка создается из-за снежных осадков, что очень важно учитывать, требуя регулярного ручного очищения от снега.
Здесь требуется меньшее количество доборных элементов, однако затраты на материалы увеличиваются из-за большей площади нахлестов. Чердачное пространство, как правило, отсутствует. Применение профнастила для плоской крыши с уклоном в 5 градусов возможно только в качестве герметичного основания под верхний кровельный слой, и в этом случае рекомендуются несущие марки, такие как Н-60, Н-75 и Н-114.
Крыши с малым уклоном
Кровли с уголками отклонения от 5 до 30 градусов стали наиболее распространенным вариантом как для промышленных, так и для частных зданий с крышей из металлического профиля марок МП-20, МП-35 и НС-35. Объем чердачного пространства в таких конструкциях незначителен, поэтому организация мансард невозможна. Герметичность таких кровель, а также ветровая и снеговая нагрузки находятся на среднем уровне, но требует периодической очистки от снега.
Крутоуклонные крыши

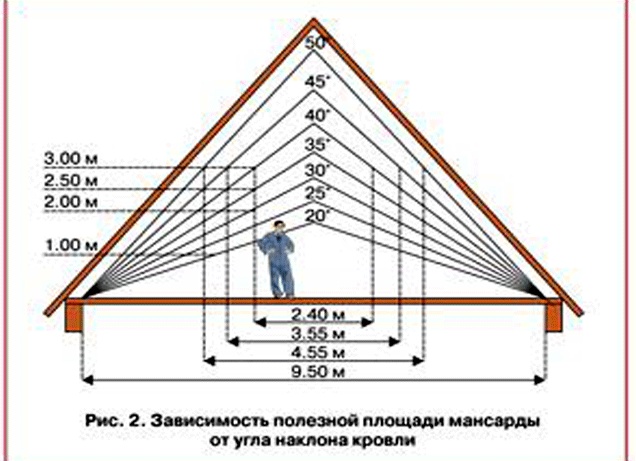

К крутоуклонным кровлям относят конструкции с углом отклонения более 30 градусов, что ведет к увеличению объема чердачного пространства и возможности его использования под мансарды. Несмотря на увеличение парусности и сложности при монтаже, расходы материалов также возрастают. Однако такие крыши имеют максимальную герметичность и минимальные нагрузки от снега, что позволяет применять различные марки профнастила: С-21, С-44, МП-18, МП-20, МП-35 и НС-35.
Крыша из профнастила
Конструкция кровельной системы, выполненной из профилированных металлических листов, представляет собой облегченные варианты по весу. Однако по прочности и срокам службы она не уступает другим популярным кровельным покрытиям. Устойчивость профнастила к влиянию агрессивных факторов внешней среды зависит от качества стального листа и свойств защитного покрытия. Наиболее важными характеристиками являются толщина цинкового антикоррозионного слоя и число полимерных покрытий. Выбор правильного типа защитного покрытия особенно критичен для крыш с небольшим углом наклона. На таких структурных элементах весовые нагрузки от снегового покрова и накопившегося мусора оказывают деструктивное воздействие. Качественное многослойное полимерное покрытие гарантирует долговечность профлиста даже в неблагоприятных условиях.
Угол наклона крыши из профнастила выбирается на основании технических возможностей и проектных решений. Оптимальным считается наклон в 45 градусов, поскольку это увеличивает полезную мансардную площадь, улучшает сход атмосферных осадков и перераспределяет весовые нагрузки. Изменение угла наклона в сторону его увеличения или уменьшения до менее чем 20 градусов может привести к ухудшению эксплуатационных характеристик.
Несмотря на то, что выбор угла наклона крыши из профилированного настила может быть сделан на усмотрение строителей, необходимо провести соответствующие расчеты и спроектировать всю кровельную конструкцию. В каждом случае есть свои плюсы и минусы. Углы наклона кровли из профнастила делятся на три основных категории.
Минимальный угол наклона крыши для профнастила
Плоские крыши с минимальным уклоном до 5 градусов встречаются чаще, чем скатные конструкции. Однако использование профилированного настила на таких крышах бывает крайне редким из-за усложнений в герметизации стыков и невозможности установленного на крыше передвижения. Так как на плоских крышах созданная парусность минимальна, то они практически не подвержены ветровым нагрузкам. Вместе с тем, в зимний период максимальную нагрузку оказывает снег, который требует регулярной ручной очистки крыши от осадков. Для плоских крыш минимальные затраты на доборные элементы, однако известно, что области нахлестов значительно увеличивают расходы на материалы. Чердачные этажи отостают по своей площади. Применение профнастила на плоских крышах с уклоном в 5 градусов возможно исключительно как герметичное основание под верхним кровельным покрытием, где применяются только марки профиля Н-60, Н-75, Н-114.
Небольшой угол наклона крыши из профнастила
Кровли с углом отклонения от 5 до 30 градусов становятся наиболее распространенными как для производственных, так и для жилых построек с профилированными основаниями марок МП-20, МП-35 и НС-35. Объем чердачного пространства в этих конструкциях очень мал, что затрудняет возможность создания мансардных помещений. Ветровые и снеговые нагрузки, а также эпохи герметичности кровли находятся на среднем уровне, но своевременное удаление снежного покрова становится необходимым.
Что учесть при выборе
Оптимальный угол наклона крыши определяется множеством взаимосвязанных факторов. Прежде всего, климатические условия региона, где будет возводиться здание, играют значительную роль. В районах с частыми и сильными снегопадами требуется более крутой наклон, чтобы обеспечить эффективное удаление снежных масс. В то же время в регионах с более умеренным климатом можно применять менее крутые крыши. Также необходимо учитывать влияние господствующих ветров, чьи нагрузки возрастают с увеличением угла наклона. Важным аспектом являются также выбранные материалы для кровли, их физико-механические свойства и требования, касающиеся монтажа. Профнастил с различной высотой волны и защитными покрытиями может использоваться под разными углами. Дополнительно на выбор угла наклона влияют архитектурные решения здания, желаемые объемы чердачного пространства и возможность устройства мансард. Крутые уклоны увеличивают полезный объем, однако затрудняют монтажные работы. Таким образом, угол наклона крыши определяется после подробного анализа климатических условий, конструктивных особенностей, эксплуатационных и архитектурно-планировочных требований.
Какой может быть уклон скатной крыши из металлопрофиля
При проектировании угла наклона крыши обязательно нужно проводить предварительные расчеты. Требования СНиП СП 17.13330.2017 четко определяют минимальный уклон крыши для профнастила. В этом документе, и в частности в таблице 4.1, приведены данные, касающиеся:
Под рулонными и листовыми изделиями подразумеваются:
-
стальной оцинкованный профлист;
Зависимость характеристик профлиста и угла наклона кровли
При выборе профиля для создания кровли стоит учесть характеристики металлопрофиля, а также минимальные и максимальные углы наклона крыши. При выборе профилированного листа необходимо учесть следующие технические параметры:
-
марки и назначение материала;
Факторы, влияющие на выбор уклона кровли из профлиста
Перед окончательным принятием решения о уклоне кровли из профлиста, необходимо детально проанализировать условия эксплуатации. Это предполагает изучение параметров таких как сила ветров, количество снежных осадков зимой и среднее количество атмосферных осадков. Важно также оценить возможность регулярной очистки кровли, чтобы убедиться, что на это будет достаточно времени. Углы наклона также напрямую влияют на возможность организационно-строительных особенностей, таких как необходимость в дополнительных помещениях, например, чердаке или полноценной мансарде.
Давайте рассмотрим каждый фактор более подробно:
- Снеговая нагрузка. Очень важно понимать, что снег может задерживаться на крыше с углом наклона до 30 градусов. В регионах с обильными снегопадами следует предусмотреть более крутой уклон. Оптимальные варианты составляют углы в диапазоне от 30 до 60 градусов. На крыше с углом 60 градусов снег будет быстро сходить вниз, и тем самым снизится вероятность создания неподъемной нагрузки.
- Ветровая нагрузка. Чем сильнее ветер, тем менее крутой должна быть крыша.
- Для мест с умеренной силой ветра можно монтировать крыши со скатом от 35 до 45 градусов.
- В регионах с повышенными ветровыми нагрузками, например, возле морских побережий, лучше избегать уклонов выше 25 градусов.
- Бюджет. Для кровель с маленьким углом наклона нужно выбирать более жесткий профиль, что обычно стоит дороже, чем менее жесткий. Также угол наклона влияет на систему обрешетки: чем меньше уклон, тем плотнее и более надежной должна быть обрешетка, что тоже увеличивает стоимость всей крыши.
Расчет минимального угла наклона крыши, исходя из условий эксплуатации
На основании вышесказанного, минимальный угол наклона профнастила составляет 12 градусов. Это значение подходит для жилых застроек. Но как выбрать оптимальный угол?
Первое, на что стоит обратить внимание, это уклон кровель соседних зданий. Особенно полезно, если соседи проживают в этой местности на протяжении длительного времени. Если большинство сооружений в округе имеют схожую форму и угол наклона, то эти параметры можно использовать в принятии решения о строительстве вашего дома.
Другой способ — аналитический. Для него нужно использовать формулу:
- I=(H/(0,5*L))*100,
- L — ширина дома.
- H — высота конька.
Эта формула актуальна для двускатных крыш, где предполагается наличие двух симметричных скатов, поэтому используется поправочный коэффициент 0,5.
После подстановки всех значений получится число, представляющее процент. Для его перевода в значение угла наклона нужно использовать соответствующую таблицу:
Градусы, ° Проценты, ° Градусы, ° Проценты, ° Градусы, ° Проценты, ° 1 1,7 16 28,7 31 60,0 2 3,5 17 30,5 32 62,4 3 5,2 18 32,5 33 64,9 4 7,0 19 34,4 34 67,4 5 8,7 20 36,4 35 70,0 6 10,5 21 38,4 36 75,6 7 12,3 22 40,4 37 78,9 8 14,1 23 42,4 38 80,9 9 15,8 24 44,5 39 83,9 10 17,6 25 46,6 40 86,0 11 19,3 26 48,7 41 93,0 12 21,1 27 50,9 42 93,0 13 23,0 28 53,1 43 93,0 14 24,9 29 55,4 44 96,5 15 26,8 30 57,7 45 100 Например, если у вас дом шириной 10 метров и высота конька должна составлять 2,5 метра для создания небольшой мансарды, расчеты выглядят следующим образом:
Сопоставив полученное значение с таблицей, вы сможете определить оптимальный угол наклона крыши из профнастила, который составит примерно 26-27 градусов.
Достоинства крыш с минимальным уклоном
Минимальный угол наклона кровель из профнастила предлагает несколько основных преимуществ:
- Существенное снижение расхода материалов на стропильную систему, кровельный пирог и само покрытие по сравнению с более крутыми конструкциями.
- Упрощение и повышение безопасности выполнения кровельных работ — на пологих крышах работать удобнее и безопаснее, что позволяет сократить сроки и уменьшить трудозатраты.
- При возведении односкатных конструкций исключается необходимость в коньке и мерах по его герметизации.
На изображении показан гараж с крышей из профиля с минимальным уклоном.
Следует также учитывать, что пологие крыши обладают незначительным весом по сравнению с конструкциями с большим наклоном, поскольку на кровельный пирог и покрытие расходуется меньше строительных материалов.
Недостатки кровель с минимальным наклоном
Говоря о меньшем весе и снижении расхода материалов, нельзя не упомянуть, что при минимальном угле наклона крыши требуется создавать более мощную стропильную систему и сплошную обрешетку, особенно если угол составляет менее 15°. Это влечет за собой дополнительные финансовые затраты на пиломатериалы.
Монтаж профилированного листа на сплошную обрешетку.
Серьезным недостатком является неэффективный поток дождевой воды с крыши, что в условиях сильных дождей может привести к образованию протечек. Минимальным порогом для крыши считается угол 12°, при котором можно обойтись без дополнительных мер герметизации мест стыков и нахлестов соседних листов.
В зависимости от угла крыши также выбирается тип профнастила. Для пологих конструкций следует выбирать материал с большей толщиной и несущей способностью — профильные листы с маркировкой НС или Н с более высоким профилем. Для покрышек крутого наклона подойдут даже бюджетные стеновые профлисты, типа С-10 и выше, так как на них снег не скапливается.
Внешний вид и размеры профлиста типа С-10.
Несмотря на то, что скаты на пологих крышах имеют меньшую длину, расход кровельного материала уменьшится незначительно. Это объясняется необходимостью более значительного нахлеста как при вертикальных, так и при горизонтальных соединениях листов на крышах с углом от 12 до 14°. Если наклон менее 12°, потребуется использование дополнительных специальных кровельных герметиков.
Таблица 1. Особенности монтажа различных видов профлиста на крышах с разными углами наклона.
Уклон крыши, град.
Толщина листа, мм
Шаг обрешетки, мм
Рекомендации по монтажу
