Многие новички, работающие с бензопилами, после заточки режущих зубьев нередко забывают изменить настройки ограничителя глубины пиления. Это очень важно, так как этот ограничитель следует регулировать в соответствии с износом цепи, снижая его величину пропорционально степени затупления. Для определения необходимого уровня стачивания можно воспользоваться специальным шаблоном, который обычно входит в комплект для заточки цепей.
Подбор напильника для заточки цепи бензопилы
При выполнении работ по обрезке сухого леса или расширению территории приусадебного участка наличие бензопилы в домашней мастерской является обязательным. Зубья бензопилы, даже от известных производителей, таких как Stihl, со временем подвергаются износу и требуют регулярной заточки. Когда отсутствуют специальные инструменты для заточки, подобранный с учётом всех деталей напильник может стать весьма эффективным решением данной задачи.
- На рабочем угле зуба начинает проявляться конический участок, что указывает на серьёзный износ.
- При переходе от рабочего угла к верхней части можно заметить радиусное закругление, которое также свидетельствует о недостаточной заточке.
- При начальном продвижении даже при минимальной интенсивности возникает значительное сопротивление, когда зуб врезается в древесину.
- Во время установленного реза вибрации цепи становятся более заметными, а уровень шума бензопилы существенно возрастает.
- Во время пиления вдоль волокон древесины поверхность распила оказывается грубой, с повреждениями и сколами, а стружка уменьшается в размере.
Следует проводить пробный тест на сухих деревьях, избегая использования пилы на сырой древесине. Частота заточки зависит от типа пиления: если это осевое пиление, то обработка зубьев понадобится чаще.
Что входит в комплект заточки?
Если у вас нет специального станка, вам понадобятся напильники для заточки цепи бензопилы (как минимум два). Также потребуется шаблон, чтобы контролировать угол заточки. Таким образом, базовый набор для заточки состоит из:
- Круглый напильник с диаметром от 4,5 до 5 мм.
- Державка с маркировкой для точного позиционирования, которая помогает правильно установить инструмент на верхней грани. Державка также имеет опору для ограничителя глубины реза.
- Плоский напильник для заточки самого ограничителя.
- Специальный крючок для удаления опилок, которые образуются во время заточки.
Важно отметить, что ручная заточка будет эффективной, только если признаки затупления бензопилы распознаны быстро и износ незначительный. В противном случае понадобятся более сложные и дорогостоящие станки. Ручные заточные станки, такие как модель FUG, отлично подходят для работы с цепями бензопилы Stihl-180 и имеют преимущество при неравномерном износе зубьев.
Специалисты рекомендуют приобретать наборы напильников совместно с покупкой бензопилы или, как минимум, в том же магазине. Это обусловлено тем, что универсального напильника для заточки цепей от различных производителей не существует.
Общее представление

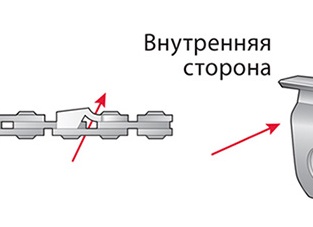

Для успешного использования инструмента и надлежащего ухода за ним необходимо понимать его конструкцию. Основными элементами являются ведущие, соединительные звенья и режущие зубья (торцевые лезвия), которые делятся на правые и левые. Каждый из зубьев состоит из основания, лопатки, режущих кромок и ограничителя глубины пропила. Принцип действия зубьев аналогичен рубанку, где верхняя кромка расположена под углом к движению полотна. Это позволяет нарезать стружку, которую нижнее лезвие отклоняет в стороны, а ограничитель глубины задает параметры этой стружки.
Из-за различий в плотности древесины режущие зубья подвергаются неравномерному износу. Поэтому недостаточно просто их заточить — нужно учитывать углы заточки цепи бензопилы (для верхних зубьев — 10°, для продольного распила — 30°, для поперечного — 30°, а для торцевого лезвия — 60–80°) и размеры ограничителя глубины (от 0,5 до 0,8 мм). Эти параметры определяются производителями в зависимости от типа бензопилы, и для лучшей эффективности рекомендуется придерживаться установленных стандартов.
Чем опасны тупые зубья
Работа с бензопилой, у которой затуплены зубья, приводит не только к ухудшению качества распила древесины, но и к множеству других проблем:
- Увеличение нагрузки на инструмент, что может привести к быстрому износу поршневой системы и заклиниванию механизма, а также к повреждению подшипников коленчатого вала. Все это может обернуться дорогостоящим ремонтом.
- Силовое приложение приводит к повышенному расходу топлива, что также увеличивает эксплуатационные расходы.
- Снижается общая производительность работы, что негативно сказывается на времени выполнения задач.
- Риск перегрузки способен привести к повреждению шины и других компонентов бензопилы.
- Увеличивается физическая нагрузка на оператора. Без должного контроля инструмент может выскользнуть из рук и причинить травму.
- Качество распила ухудшается, итоговый результат получается неровным и кривым.
Ошибки при заточке цепи
1. При ручной заточке цепи без соответствующего шаблона углы заточки могут быть нарушены.
При обнаружении ошибок, связанных с углом заточки, необходимо переточить режущий зуб с помощью направляющей обоймы (шаблона заточки), которая показывает угол заточки. Он может варьироваться от 25° до 35° (для поперечного распила), необходимый угол указанный на упаковке цепи.
2. Использование напильника с неподходящим размером для заточки цепи.
При использовании напильника слишком большого размера или при чрезмерной заточке возможно образование меньшего угла на зубе или завалилась боковая грань, что негативно сказывается на качестве пиления. В этом случае следует использовать напильник соответствующего размера, который должен находиться в диапазоне от 4 до 6,4 мм, что указано на упаковке цепи.
Заточка цепи бензопилы напильником
Такой метод заточки также являются популярным среди профессиональных лесорубов. Он не требует большого опыта и может выручить в условиях похода, когда нет доступа к электроинструменту. На процесс заточки уходит всего 5–10 минут.
Для работы вам потребуется два типа напильников по металлу: круглый для обработки верхней и торцевой частей режущих зубьев, а также плоский для регулировки ограничителя глубины. Оптимально приобрести набор напильников, в который входят оба этих инструмента в момент покупки бензопилы.
Важно, чтобы диаметр круглого напильника соответствовал шагу цепи. Это поможет избежать удаления лишнего металла и обеспечит правильные углы заточки.
Шаг цепи и соответствующий диаметр напильника:
- 1/4″ (6,35 мм) — 4 мм
- 0,325″ (8,25 мм) — 4,8 мм
- 3/8″ (9,53 мм) — 5,2 мм
- 0,404″ (10,26 мм) — 5,5 мм
Цепи с наибольшим шагом — 3/4″ (19,05 мм) — относятся к профессиональному оборудованию и лучше точить в специализированных сервисах. Для выяснения, что такое шаг цепи и какой он должен быть, рекомендуется обратиться к инструкции по выбору цепной пилы. Ручная заточка остальных цепей не занимает более 10 минут, а иногда процесс можно завершить и быстрее.
Как точить вручную
Угол заточки цепи для бензопилы может варьироваться в зависимости от производителя, однако для самостоятельной заточки можно использовать универсальные значения.
Шаг 1. Вставьте круглый напильник в углубление режущего зуба так, чтобы он выступал на ¼ диаметра над лопаткой зуба. Например, с диаметром напильника 4,8 мм, необходимо оставить около 1,2 см над лопаткой.
Шаг 2. Установите напильник под прямым углом к вертикальной плоскости шины и под углом 10 или 30 градусов к режущему зубу, в зависимости от того, под какой распил вы работаете — поперечный или продольный.
При правильных углах заточки верхнего и торцевого лезвий также будут соблюдены правильные параметры. Некоторые производители цепей предлагают специальные державки — устройства для зажатия круглого напильника с заранее нанесенными углами заточки, что может значительно упростить процесс.
Шаг 3. Начните перемещать напильник вперед и назад, слегка прокручивая его вдоль своей оси. Это должно напоминать процесс ввинчивания в режущий зуб, для этого обычно требуется 3–4 движения. Повторите эти же действия для всех режущих зубьев.
Для удобства можно закрасить маркером режущую поверхность зуба перед началом заточки — исчезновение следов маркера будет свидетельствовать об успешной обработке.
Шаг 4. Уберите круглый напильник в сторону и используйте плоский. Подпилите ограничитель глубины реза на каждом зубе так, чтобы он был на 0,5–0,8 мм ниже верхнего лезвия.
С помощью калибров — специальных накладок на пильную цепь — можно более точно отрегулировать высоту ограничителей, чтобы они входили в специальный паз. Если ограничитель выходит за пределы калибра, его нужно доработать напильником.
Если калибра нет, то можно подсчитать количество движений плоского напильника на одном зубе и повторить это на всех остальных.
Точим цепь напильником
Ручная заточка цепи бензопилы — это надежный, хотя и трудоемкий бизнес, который предоставляет полный контроль над процессом.
Для этого метода не нужны сложные инструменты и электричество, заточку можно провести даже в удаленном лесу. Однако этот способ требует времени и значительных физических усилий.
Для выполнения работ потребуется:
- тиски или специальные струбцины
- обойма для напильника
- комбинированный шаблон для заточки (можно найти в заточном комплекте)
- круглый и плоский напильники, которые лучше всего выбрать заранее при покупке пилы
Обойма для напильника значительно упрощает процесс заточки
Перед началом работы обязательно натяните цепь бензопилы, чтобы избежать её провисания. После этого зафиксируйте шину в тисках. Если таких нет, можно найти ровную поверхность и поставить на неё пилу, подложив под шину подходящий по высоте чурбачок.
Найдите на зубьях косую риску, указывающую угол заточки. Используя круглый напильник и двигаясь от себя, ведите его точно параллельно этой риске (на схеме, представленную ниже, угол 30°) и под прямым углом к вертикальной плоскости шины.
Чтобы упростить работу, рекомендуется использовать обойму для напильника, которая имеет разметку для угла заточки. Параллельно шине её расположение облегчит соблюдение нужного угла. В случае отсутствия обоймы можно воспользоваться комбинированным шаблоном для заточки, который надевается напрямую на шину и служит направляющей для напильника.
После обработки зубьев с одной стороны не забудьте перевернуть пилу и заточить вторую сторону цепи.
Как ухаживать за цепью
Для того чтобы цепь служила долго, необходим правильный уход:
- После заточки обязательно обработайте цепь маслом и натяните её на бензопилу. Используйте масло, рекомендованное производителем.
- Регулярно меняйте положение шины на 180° — это поможет избежать неравномерного износа зубьев.
- Перед каждой работой смазывайте ведущую звездочку бензопилы.
- Контролируйте натяжение цепи — она должна свободно заходить в пазы шины.
- Перед началом работы тщательно осматривайте бензопилу, чтобы заметить возможные сколы, трещины или другие повреждения.
Вначале может показаться, что заточка цепи бензопилы занимает много времени и требует усилий. Однако со временем вы наберетесь опыта, и этот процесс станет быстрым и качественным.
