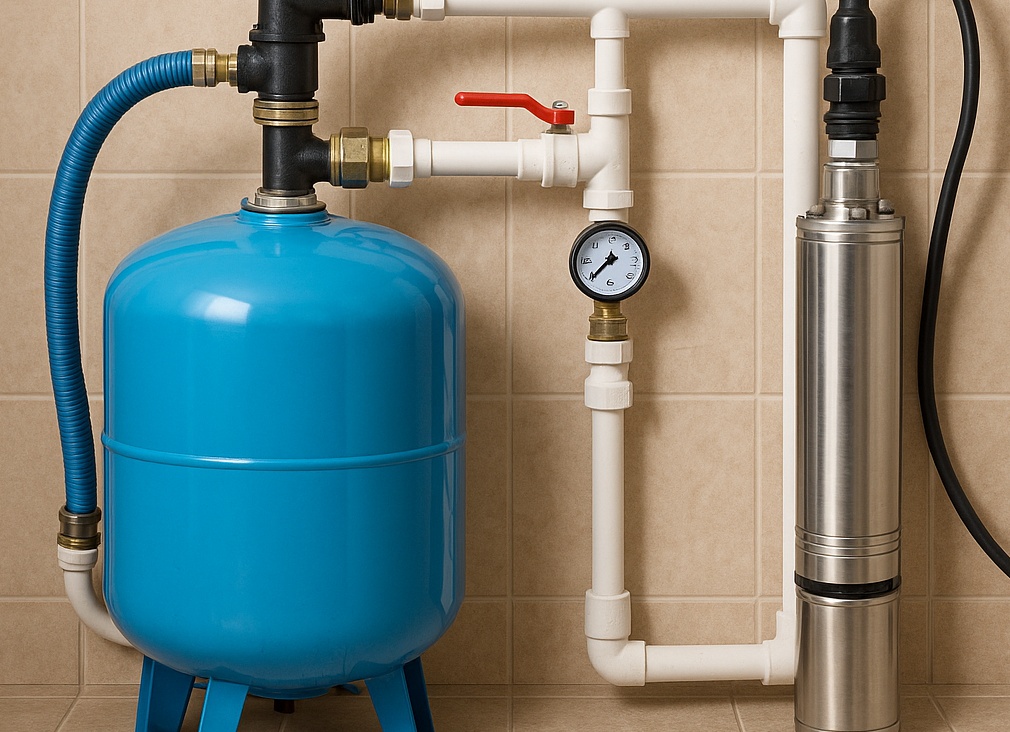

Насосная станция в частном доме: для колодцев и скважин

Компактный, простой и несложный в обслуживании агрегат. Отмечается высокая качество сборки и используемых материалов, работающий в горизонтальном положении, с поверхностным принципом действия. Он за короткое время способен наполнить большой бак, создавая минимальный уровень шума благодаря низкой мощности. Оборудование не включает в себя клапан или фильтр, которые необходимо приобретать отдельно; также могут возникать проблемы с окислением контактов, а иногда не хватает удобной ручки для переноски.

Замечания по установке, запуску и корректировке работы насосной станции

Создание автономного водоснабжения является ключевым элементом инженерного обеспечения в частном доме, особенно в тех случаях, когда рядом отсутствует централизованное водоснабжение. Для обеспечения стабильной подачи воды в дом необходимо устанавливать и подключать насосную станцию. Несмотря на то, что данное оборудование может стоить немалых денег, вполне возможно существенно сократить расходы путем самостоятельного монтажа и подключения.

1. Установка агрегата должна производиться близко к источнику воды. Это гарантирует хорошее всасывание жидкости из источника и стабильную работу насоса. Если оборудование разместить на значительном расстоянии от скважины или колодца, оно может не справляться с закачкой воды и выйти из строя.
2. Для установки необходимо выбрать сухое, хорошо проветриваемое и теплое помещение.
3. Оборудование не должно соприкасаться с другими предметами или стенами.
4. Обеспечьте беспрепятственный доступ к агрегату для проведения профилактического обслуживания и ремонта.

Важно! При установке станции с поверхностным насосом следует принимать во внимание высокий уровень шума, который она производит в процессе работы.

Исходя из вышеперечисленного, можно выделить несколько подходящих мест для установки агрегата.

Установки в доме

Для обеспечения оптимального функционирования насосной станции лучше всего подойдут отапливаемые помещения. Наличие котельной с хорошей шумоизоляцией будет наилучшим вариантом.

Если нет возможности установить оборудование в котельной, то можно разместить его в прихожей, ванной, коридоре или кладовке. Однако такие помещения должны находиться как можно дальше от зон отдыха (спальни, гостиные). Агрегат можно установить в шкаф или закрыть специальным кожухом, который обеспечит звукоизоляцию.

Установка в подвале

Наиболее часто насосное оборудование монтируется в подвале или на цокольном этаже. В некоторых случаях его устанавливают под полом, при этом доступ к устройству будет обеспечен через люк. В любом случае место установки должно быть хорошо выполнено со звуко- и гидроизоляцией. Также воздух в этом помещении должен поддерживать температуру выше 0°С в зимний период.

Монтаж в колодце

Для установки станции в колодце необходимо заранее сделать небольшую платформу. Она должна быть закреплена ниже уровня промерзания грунта.

Совет! Рекомендуется утеплить крышку колодца. Однако, при подобном размещении оборудования доступ к нему для обслуживания и ремонта может быть затруднён.

Монтаж в кессоне

Для установки насоса вокруг источника воды следует создать небольшое помещение (кессон), которое будет достаточной глубины и ширины (ниже уровня промерзания).

Сверху кессон закрывается крышкой с люком, через который осуществляется обслуживание агрегата. На зимний период крышка хорошо утепляется.

Наличие приямка позволяет организовать автономное водоснабжение с помощью поверхностного насоса, даже если уровень воды находится на глубине 9-11 метров.

Способы обвязывания насосной станции

Под термином «обвязка насосной станции» подразумевается подключение насосного оборудования к трубопроводной системе и другим элементам.

Подключение к колодцу

При монтаже насосной станции в кессоне или в доме обычно применяется одна и та же схема. Стартовая схема начинается с подающего трубопровода, который прокладывается под землей, на глубине ниже уровня промерзания. На конечной части трубопровода устанавливается фильтр грубой очистки, выполненный из мелкой сетки. После него устанавливается обратный клапан, который предотвращает обратный ток воды при отключении насоса. Ниже представлена технологическая схема (чертеж) насосной станции.

Важно! Эта схема подключения насосной станции подразумевает, что подающая труба будет расположена внутри фундамента дома. В этом месте она должна быть качественно утеплена.

Далее подающая труба подсоединяется к насосу с использованием муфты. На следующем рисунке изображена простая схема обвязывающей системы насосной станции.

Представленная выше схема может быть улучшена (см. рисунок ниже), если потребуется подключение нескольких точек водозабора.

Подключение к скважине

Чтобы подключить насосную станцию с поверхностным насосом к скважине, где динамический уровень воды находится ниже 8 метров, необходимо установить её в кессон глубиной около 2 метров. Если используется погружной насос, в кессоне также можно разместить гидроаккумулятор и различное электрическое оборудование, например, стабилизатор напряжения и систему автоматики.

Автоматизация процесса заполнения водного резервуара реализуется при помощи реле давления, которое включает и отключает насос при заданных значениях давления в системе. Также для автоматизации работы насоса можно самостоятельно разработать блок управления. Ниже представлена принципиальная электрическая схема данного блока.

Блок управления функционирует по следующему принципу:

• реле К₁ — отвечает за включение и отключение агрегата;
• переключатель S₁ — управляет режимами работы (подъем воды-дренаж);
• датчики F1 и F2 — следят за уровнем воды в накопительном баке;
• питание включается переключателем S₁, если уровень воды падает ниже датчика F1 — в этом случае агрегат запускается через контакты К₁;
• как только уровень воды достигает датчика F1, происходит активация транзистора VT₁, что в свою очередь включает реле К₁.

В данном блоке применяется трансформатор небольшого размера, аналогичный тем, что используются в обычных радиоприемниках. Напряжение, которое поступает на конденсатор, должно быть не менее 24 В. Для диодов подходят любые, которые выдерживают обратное напряжение более 100 В и ток 1 А.

Конструктивные особенности устройства

Перед тем как подключать насосные станции к колодцу, незамедлительно следует ознакомиться с их устройством на базовом уровне. Конструктивные элементы установки обязательно включают: гидроаккумулятор, самовсасывающий насос, манометр, реле давления и соединительную арматуру. Устройство насоса довольно простое, оно состоит из трех основных частей: насосная часть, электродвигатель и эжектор, создающий дополнительное разрежение в трубопроводе, что увеличивает напор воды.

Гидроаккумулятор представляет собой контейнер с мембраной, оснащенной пневмоклапаном для подачи воздуха. Данное устройство предназначено для создания и поддержания давления в трубопроводе, обеспечивая правильный поток жидкости во всех водоразборных точках. Резервуар с водой предоставляет возможность временно пользоваться водой даже при отключении электроэнергии. Устройство имеет манометр для наблюдения за давлением в системе.

Каждая насосная станция оборудована обратным клапаном, что значительно увеличивает эксплуатационные характеристики и безопасность насоса. Также сооружение включает входной фильтр, предотвращающий загрязнение системы. Являясь неоспоримым достоинством конструкции, такая система позволяет проводить демонтаж и очистку фильтра вручную, что экономит время и средства владельца.

Схема устройства насосной станции. В её конструкцию входят: 1 — гидроаккумулятор, 2 — самовсасывающий насос, 3 — реле давления, 4 — соединительный штуцер и 5 — манометр.

Система функционирует следующим образом: насос накачивает воду в бак, и как только он заполняется, реле отключает насос, переводя его в режим ожидания. В это время открываются краны на точках водоразбора, и вода подаётся к потребителям. Как только давление падает до минимального уровня, реле снова включает насос, и цикл повторяется. За охлаждение электродвигателя отвечает циркулирующая жидкость. Если он перегревается, автоматическая система отключает его, и повторное включение произойдет только после того, как температура вернется в норму.

При выборе насосной станции важно учитывать не только её конструкцию, но и несколько ключевых параметров, которые вы сможете изучить подробнее в нашей статье: как выбрать насосную станцию для дома и дачи: полезные советы.

Монтаж и подключение системы

На корпусе насосной станции расположены два выхода. Один предназначен для подсоединения к колодцу, другой — для подключения к водопроводной системе дома. Начнем с первого. Нам потребуется полиэтиленовая труба подходящего диаметра. Её длина должна быть достаточной, чтобы можно было провести её до колодца и опустить вниз. На один конец трубы устанавливается фильтр грубой очистки — обыкновенная металлическая сетка, а также обратный клапан, который необходим для того, чтобы устройство всегда оставалось заполненным водой, что гарантирует работоспособность насоса. После установки данная деталь погружается в колодец.

Свободный конец трубы необходимо соединить с насосом. Выполнять это рекомендуется через обратный клапан, который предотвратит выливание воды из системы. Таким образом, одно устройство будет стоять на одном конце трубы, другое — на жд другом. Однако, как показывает практика, возможно обойтись и без второго клапана, оставив только один в колодце. К выходу насосной станции прикрепляем кран, который позволит при необходимости перекрыть подачу воды, и к нему присоединяем трубу.

Схема подключения насосной станции для колодца. Один выход оборудования подключен к утепленному трубопроводу, который ведет к колодцу, а второй — к внутренней водопроводной системе помещения.

Второй выход насосной станции, как правило, располагается сверху корпуса, будет подключен к системе водоснабжения. Для этого на резьбу устройства устанавливается кран, и на него закручивается полипропиленовая муфта. В дальнейшем к ней присоединяется водопроводная труба. Необходимо еще раз проверить все соединения. Резьбовые соединения должны быть надежно уплотнены и хорошо затянуты. В оборудование заливается вода через специальное отверстие, после чего система полностью готова к работе.

Как показывает опыт, установка насосной станции в колодец может быть выполнена собственноручно. Главное — внимательно ознакомиться с рекомендациями производителя и строго следовать всем указаниям. Правильно установленная система будет надежно обеспечивать дом чистой водой.

Принцип работы устройства

Перед тем как выбирать насосные станции для водоснабжения частного дома, необходимо разобраться с их устройством. Агрегат может быть собран из отдельных частей или же приобретен в готовом виде. В состав насосной станции входят следующие элементы:

• гидроаккумулятор (специальный бак, который может иметь объем от 15 до 100 литров и более);
• автоматика, элементы регулировки;
• шланги, фитинги, трубы, клапаны;
• обратный клапан;
• насос (как поверхностного, так и погружного типа);
• фильтр;
• реле давления.

Фильтр служит для защиты устройства от загрязнений. Клапан предотвращает обратный поток жидкости при отключении устройства. Включение и отключение насоса осуществляется по команде реле давления. Сечение труб должно обеспечивать нормальное передвижение жидкости. Мощные станции гарантируют достаточную подачу жидкости для домов, в которых проживает больше 5 человек, а также для точек водозабора, находящихся за пределами дома.

Специалисты настоятельно рекомендуют выбирать готовые модели, у которых все элементы подобраны по необходимым характеристикам: пользователю останется лишь подключить оборудование к системе. На рынке представлено множество таких технических решений, рассмотрим некоторые из них.

Одним из примеров может быть готовый поверхностный насос.

Такое оборудование получает воду из источника и под давлением подает её в гидроаккумулятор. Внутри агрегата располагается герметичная мембрана, которая разделяет пространство на две части: в одной находится вода, а в другой — воздух. Запуск насоса осуществляется с помощью специального реле, фиксирующего падение давления. При поступлении жидкости в резервуар образуется избыточное воздушное давление, которое снижается до необходимого уровня, когда происходит ее отвод в момент открытия крана. Процесс забора и отдачи воды повторяется время от времени.

Эту задачу эффективно выполняет насосная станция THERMEX Sirius 60B cooper с мощностью двигателя 500 Вт. Техническое устройство приобретается для частных домов и коттеджей, предназначая работу с колодцами, скважинами, открытыми водоемами, резервуарами или магистральными водопроводами. Производитель наделил устройство рядом отличительных особенностей по сравнению с аналогичными предложениями.

На сегодняшний день на рынках преимущественно представлены насосы с алюминиевыми обмотками двигателей, тогда как модель Sirius 60B cooper сделана с медной обмоткой, что встречается довольно редко. Этот материал устойчив к коррозии, способен выдерживать большие нагрузки, показывает высокую прочность и хорошую отдачу тока, не подвержен разрушительному действию высокой температуры. Именно медная обмотка предпочтительна для бытовой электрики по мнению многих специалистов.

Корпус устройства выполнен из чугуна, вал из углеродной стали, крыльчатка из латуни, а мембрана изготовлена из натурального каучука, что не влияет на качества воды и не подвержен разложению, как обычная резина – все это создает гарантию долговечности и износостойкости аппарата.

Станция производит 42 литра в минуту и поддерживает максимальную глубину всасывания до 8 метров. Оборудование вмещает в себя защиту от перегрева и сухого трения, гидроударов и частых запусков.

Видеообзор

Более подробно о технических особенностях, функциональных возможностях и преимуществах оборудования можно узнать в видеообзоре:

Насосная станция для частного жилья – отличное решение для автоматизации водоснабжения из любых источников. В дополнение к приобретению оборудования и необходимого дополнительного материала желательно ознакомиться с процессом установки данной системы. Разнообразные параметры моделей позволяют обеспечивать подачу жидкости в любые точки.

С насосом с встроенным эжектором

Эти агрегаты обладают высоким напором и могут поднимать воду на большую высоту. В отличие от других моделей, не требуют предварительного заполнения системы жидкостью. Обнаруживают хорошие показатели производительности и большую надежность, но довольно шумные, из-за чего устанавливать их лучше в подсобные или звукоизолированные помещения. При установке обязательно учитывается уровень расположения воды и горизонтальный трубопровод.

С насосом с выносным эжектором

Эти устройства способны захватывать жидкости с больших глубин. Эжектор находится в воде, к нему прикрепляются шланги. Они работают тихо и экономично в плане потребления электричества, но имеют более низкую эффективность по сравнению с другими модулями.

Погружной насос

Подключение активно работает на забор воды с разных глубин и на значительном расстоянии от источника. Погружные насосы характеризуются низким уровнем шума, не подвержены проблемам с подсосом и утечками. Обычно это достаточно дорогие модели. Их можно использовать только в чистой воде, поэтому желательно организовать хорошую систему фильтрации, которая нуждается в регулярной чистке, так как для обслуживания погружного устройства придется поднимать его на поверхность.

Гидроаккумулятор

Для снижения разрушительных последствий важно установить гидроаккумулятор с мембранным типом. Этот элемент защищает оборудование от износа, поддерживает необходимое давление, создаёт запас жидкости и исключает гидроудары. Он представляет собой сосуд с двумя половинами: одной, наполненной водой, а другой с воздухом или азотом. При этом вода накапливается в мембране, и насос отключается, а воздушная прослойка в это время поддерживает нужный уровень давления. Когда объем жидкости уменьшается, давление падает, и насос снова включается. Выбор элемента необходимо производить с учётом количества жильцов, мощности, числа точек забора и необходимого давления. Неверный расчет приведет либо к частым включениям насоса, что приведет к его быстрому износу, либо к застойному состоянию при переизбытке воды.

Ключевые аспекты:

1. Рекомендуется устанавливать систему как можно ближе к колодцу, чтобы обеспечить надежную и быструю подачу воды.
2. Если это возможно, установите насос вне жилого помещения, чтобы расположить источник шума на безопасном расстоянии от мест отдыха. Например, лучше разместить его в отдельной хозяйственной постройке или в подвале.
3. Основание под устройство должно быть выполнено из бетонных материалов.
4. Систему нужно обязательно заземлить.
5. Не забывайте о качественном монтаже водопроводной сети.

Несмотря на кажущуюся простоту, схему подключения и установку насосов лучше доверить специалистам. Это убережет от необходимости восстанавливать подачу воды из-за любых проблем с давлением или, что еще хуже, вызывать специалиста для ремонта насосной станции.

При правильной установке вы сможете наслаждаться чистой водой, что позволит вам комфортно заниматься мытьем посуды, уборкой и личной гигиеной. Доверяйте свои дела профессионалам!

Понравилась ли вам статья?

Проектирование магистрали к колодцу

Прокладка трубопровода по участку (от станции) — дело личного выбора каждого. Однако для соединения с водоёмом требуется соблюдение определенных правил. Материалов для монтажа не так много — лучше всего использовать комбинацию из труб и шлангов. Например, трубы — для подведения к колодцу, а шланги — для помещения внутри колодца.

На изображении насосная станция располагается в подвале, однако принцип соединения такой же и при установке в кессоне.

• Конец магистрали, погружаемой в колодец, должен находиться примерно на 25 см выше дна; в противном случае вам придется регулярно обслуживать и очищать всасывающий фильтр (также известный как фильтр грубой очистки).
• В случае использования труб необходимо установить соединительные колена на входе в колодец, иначе ремонту и обслуживанию не избежать.
• Рекомендуется ставить фильтры, выполненные из пластиковой сетки, так как они не подвержены коррозии и служат намного дольше, чем железные.
• Обратный клапан устанавливается на конце трубы (или шланга) после фильтра. Его задача — предотвратить выход воды из системы в колодец после отключения насоса. В противном случае насос рискует работать на «сухую», что часто приводит к поломке.
• Все стыки нужно герметизировать максимально качественно, чтобы исключить возможность попадания воздуха в магистраль.

Подключение насосной станции

• Подключение должно производиться только через автоматический выключатель.
• Заземление — обязательно. Это потребует установки соответствующего контурного устройства (простейший треугольник из металлических штырей).

При выборе насосной станции следует обратить внимание на тип эжектора. Для подключения к колодцу лучше всего выбрать модель с выносным эжектором, так как согласно правилам гидротехнические сооружения не должны находиться ближе 15 метров от дома. Однако, если подводящая труба впускает воду в дом, это может оказаться не так критично, хотя создает определенные неудобства в использовании системы.

Составляющие, такие как входной фильтр и обратный клапан, могут отсутствовать в комплекте поставки станции. В этом случае рекомендуем уточнить у продавца, есть ли они в продаже, и при возможности приобрести отдельно, если они отсутствуют в момент покупки.

Перед тем как приобретать насосную станцию, необходимо рассчитать ключевые параметры её работы (напор, производительность). Приобретение изделия с избыточными мощностями и переплаты нецелесообразно, так же как и покупка низкомощной модели, которая не сможет справиться с поставленными задачами. При этом важно учитывать не только глубину заборных работ, но и протяженность всех трубопроводов, подключенных к системе. Для установки в колодце идеальный диапазон мощности составляет от 1 до 1,5 кВт (именно это является наиболее распространённым вариантом).

Статья представила достаточное количество информации, теперь дело остается за вами, уважаемый читатель. Удачи!
