Где установить стабилизатор напряжения в частном доме
Сетевые скачки и колебания напряжения являются одной из самых распространённых причин преждевременной поломки электроприборов и бытовой техники. Если вас интересует, как именно эти отклонения напряжения влияют на работоспособность электросистемы, рекомендую ознакомиться с соответствующими материалами. Чтобы избежать подобных неприятностей, стоит рассмотреть возможность приобретения стабилизатора напряжения. Ключевым моментом для долговечного и исправного функционирования устройства является правильное его размещение. Об этом мы расскажем подробнее.
Первый вопрос, который у многих возникает: следует ли подключать стабилизатор до или после электросчётчика? Теоретически, подключение до счётчика кажется предпочтительным, так как это обеспечивает защиту не только бытовым электроприборам, но и самому прибору учёта. Однако на практике ни одна энергетическая компания не примет такой вариант подключения, даже если вы попытаетесь опломбировать клеммный блок стабилизатора. Причина заключается в том, что стабилизаторы, даже без нагрузки, потребляют от 30 до 60 Вт, а при выравнивании напряжения этот показатель возрастает.
Если вы покупаете стабилизатор для дома или квартиры, правильнее всего будет установить его как можно ближе к распределительному щиту. Если же устройство предназначено для защиты конкретного электроприбора, например, отопительного котла, то стоит установить его в непосредственной близости к этому прибору.
Как установить стабилизатор, чтобы избежать перегревания.
При функционировании стабилизатора происходит выделение тепла. Чем больше подключено к нему нагрузки, тем сильнее он нагревается. Поэтому в конструкции стабилизатора предусмотрены специальные отверстия для вентиляции, которые обеспечивают отвод горячего воздуха и поступление более прохладного. Холодный воздух нагнетается в корпус с помощью вентилятора, тогда как нагретый выталкивается через вентиляционные отверстия с другой стороны. Перекрывать вентиляционные отверстия опасно, так как это может привести к перегреву устройства.
Чтобы облегчить обслуживание стабилизаторов, производители рекомендуют оставлять минимум 100 см свободного пространства перед устройством и не менее 50 см со стороны клеммного блока.
Распространенной ошибкой является установка стабилизаторов под потолком. Это делается с целью экономии площади, но при этом забывается о физических законах, согласно которым тёплый воздух стремится подниматься вверх, а холодный — опускаться вниз. Таким образом, в верхней части помещения всегда будет самая высокая температура, что, в частности, в летнее время без кондиционера может достигать критичных для работы стабилизатора значений. Например, большинство стабилизаторов корректно функционируют при температуре до +40°С.
Кроме того, нужно учитывать, что доступ к клеммным колодкам, выключателям и панелям управления должен быть легким. Бывают случаи, когда возникает необходимость проверить контакты или изменить настройки стабилизации и выходное напряжение. Многие переключатели режимов работы стабилизаторов размещены в верхней части устройства, и, если оно установлено слишком высоко, впоследствии может потребоваться наличие стремянки для доступа к ним. Поэтому хорошей практикой будет избегать установки выше уровня, который удобен для работы.
Особенности подключения мощного однофазного стабилизатора
Если процесс подключения однофазного стабилизатора малой мощности зачастую не представляет сложности и включает в себя всего лишь две простые операции (включение вилки стабилизатора в сетевую розетку и подключение нагрузки к розетке стабилизатора), то монтаж мощного стабилизатора требует более сложных действий и выполнения дополнительных операций. Такие устройства с мощностью от 5 кВА и выше, используемые для централизованной защиты всей электросети дома, коттеджа, квартиры, офиса или дачи, обычно соединяются не через обычные вилки и розетки, а через клеммные колодки.
Обзор мощных однофазных стабилизаторов напряжения
Процесс подключения
Подключение таких stabilizator, с использованием клеммной колодки, требует определённых знаний и практики, поэтому данную работу целесообразно доверять профессионалам. Однако, при должной аккуратности и наличии необходимых технических сведений, это можно сделать и самостоятельно. Важно следовать требованиям и рекомендациям, изложенным в этой статье.
Внимание!
Если вы не уверены в своих силах, настоятельно рекомендуем доверить установку и подключение мощного стабилизатора квалифицированному специалисту.
Итак, начнем. Первым и наиболее важным шагом является то, что работы по подключению стабилизатора должны выполняться только в обесточенной сети! Отключив перед началом работ вводной автоматический выключатель или рубильник, необходимо удостовериться в фактическом отсутствии сетевого напряжения. Клеммная колодка у современных стабилизаторов расположена на задней или боковой стороне устройства и, помимо разъёмов для входного и выходного напряжения, содержит также разъём для подключения проводника защитного заземления.
Внимание!
Подключение защитного заземления обязательно! Стабилизатор, используемый без защитного заземления, может работать некорректно, а в некоторых случаях представлять опасность как для исправности концентратора нагрузки, так и для здоровья людей рядом.
- L – клемма для фазного провода (фаза);
- N – клемма для нейтрального провода (ноль);
- PE – клемма для провода защитного заземления (земля). В некоторых случаях вместо обозначения PE используется общепринятый знак заземления, как показано на рисунке справа.
Кроме того, на колодке или около колодки имеются дополнительные надписи, позволяющие понять, какие из клемм предназначены для подключения питающей сети, а какие для нагрузки (обычно используются слова «Вход» и «Выход» или сокращения «Вх» и «Вых»).
Клеммные колодки, соответствующие различным однофазным стабилизаторам Shchit, представлены на изображениях 2, 3 и 4.
При подключении стабилизатора необходимо проявлять особую внимательность, аккуратно подключая провода питания, нагрузки и заземления строго в соответствующие им клеммы. Ошибка в подключении может приводить не только к некорректной работе устройства, но и к его повреждению.
Что необходимо для подключения мощного однофазного стабилизатора?
Силовые кабели
Если стабилизатор планируется использовать как средство централизованной защиты всей электросети, то для его подключения понадобятся два трехжильных силовых кабеля. Длина первого кабеля определяется расстоянием между клеммной колодкой и точкой подключения к питающей сети, второго — расстоянием между клеммной колодкой и точкой, откуда будет осуществляться электроснабжение потребителей (в обоих случаях рекомендуется оставлять запас длины в 10-20%).
Сечение кабелей следует подбирать исходя из предполагаемого тока, соответствующего максимально возможной мощности нагрузки. Для определения сечения кабеля можно воспользоваться следующей таблицей.
| Сечение жилы, кв. мм | Ток, А | Мощность, кВт |
| 1,5 | 19 | 4,1 |
| 2,5 | 27 | 5,9 |
| 4 | 38 | 8,3 |
| 6 | 46 | 10,1 |
| 10 | 70 | 15,4 |
| 16 | 85 | 18,7 |
| 25 | 115 | 25,3 |
| 35 | 135 | 29,7 |
| 50 | 175 | 38,5 |
| 70 | 215 | 47,3 |
| 95 | 260 | 57,2 |
| 120 | 300 | 66 |
К этому вопросу стоит подойти максимально серьезно — выбор сечения кабеля критически важен для надёжности и безопасности всей электрической системы (лучше брать сечение с небольшим запасом и, категорически, не выбирать кабель с сечением, меньшим необходимого).
Обратите внимание, что для подключения стабилизатора лучше использовать медные кабели как с монолитными (моножильными), так и с многопроволочными (гибкими) проводниками. Из моножильных кабелей популярными являются марки ВВГ и его зарубежный аналог NYM, а из многопроволочных — КГ и КПГ. В ограниченных случаях может использоваться провод ПВС (существует и много других достойных вариантов кабельной продукции, поэтому при выборе кабеля разумно проконсультироваться со специалистом).
Наконечники для обжима кабелей
Стоит отметить, что гибкие кабели легко принимают нужную форму и могут быть уложены в труднодоступные места, что упрощает процесс монтажа. Кроме того, использование таких кабелей даёт возможность легко перемещать стабилизатор. Однако жилы гибких кабелей обязательно требуют оконцевания, то есть обжима специальными наконечниками. Для этой цели используют наконечники штыревые втулочные НШВ, штыревые втулочные изолированные НШВИ, кольцевые изолированные НКИ или медные луженые ТМЛ.
Выбор типа наконечника с одной стороны зависит от клеммной колодки стабилизатора, а с другой — от разъёма на месте подключения.
Выбор места монтажа
Важно! Если вы планируете устанавливать стабилизатор напряжения самостоятельно, полная ответственность за работоспособность прибора возлагается на вас. Вы обязаны следовать всем требованиям и правилам ПУЭ.
Существует ряд рекомендаций, которые касаются выбора подходящего места для установки стабилизатора напряжения:
- Помещение, в котором предполагается установка, должно иметь минимальный уровень влажности и быть хорошо проветриваемым. Эти условия необходимы для снижения риска попадания влаги внутрь устройства;
- Если стабилизатор будет установлен в ограниченном пространстве (например, в ящике около распределительного щита), следует убедиться, что облицовочные материалы в этой зоне не являются горючими и легко воспламеняемыми;
- Необходимо оставить зазор не менее десяти см между корпусом стабилизатора и стеной;
- При креплении стабилизатора на стене убедитесь, что он надёжно зафиксирован, а его расположение удобно для эксплуатации.
Что понадобится для подключения
Чтобы подключить однофазный стабилизатор электроэнергии, вам понадобится:
- Сам однофазный стабилизатор.
- Трёхжильный кабель типа ВВГнГ-Ls (его сечение должно соответствовать сечению вводного кабеля, установленного на рубильнике или автомате главного ввода). Этот кабель будет нести нагрузку электроэнергии на весь дом.
- Трёхпозиционный выключатель, отличающийся от стандартных тем, что может находиться в трёх состояниях.
- Разноцветный провод типа ПУГВ.
Трёхпозиционный выключатель позволит использовать следующие режимы:
- Подключено через стабилизатор;
- Байпас (работа без стабилизатора — «грязное» питание);
- Выключено.
Важно! При подключении вы также можете воспользоваться автоматом модульного типа, но имейте в виду, что в этом случае, если вам потребуется отключить стабилизатор, придётся отключать питание во всем доме и переподключать провода.
С помощью трёхпозиционного выключателя можно легко отключить стабилизатор, оставив помещение с доступом к электроэнергии напрямую.
Следите, чтобы однофазный стабилизатор был установлен после электросчётчика.

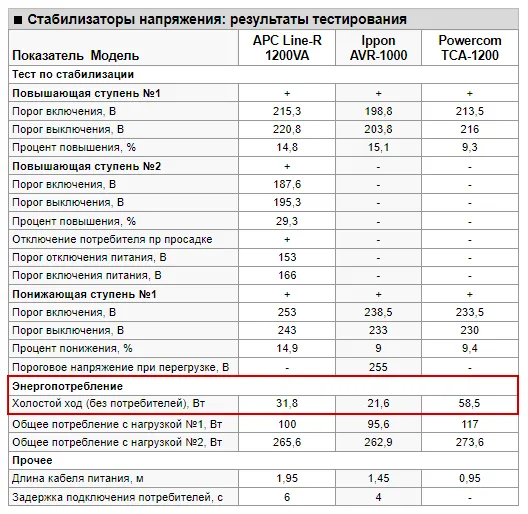

Даже в случае, когда работа стабилизатора осуществляется с минимальной нагрузкой, он всё равно потребляет небольшое количество электроэнергии в режиме холостого хода, что следует учитывать при подсчете расходов электроэнергии.
Также стоит отметить, что в доме, где планируется установка однофазного стабилизатора, желательно наличие устройства защитного отключения (УЗО) или дифференциального автомата. Это рекомендация от ведущих производителей стабилизаторов на мировом уровне, таких как:
Обычный вводной дифференциальный автомат может стать отличным защитным устройством для защиты оборудования от утечки электроэнергии.
Выбор стабилизатора
При выборе стабилизатора ключевыми критериями являются:
• мощность стабилизатора;
• диапазон рабочего напряжения на входе;
• точность стабилизации;
• скорость реакции на изменение входного напряжения.
Мощность устройства определяют исходя из максимальной возможной одновременно подключаемой нагрузки. При этом важно предусмотреть запас в 20–30% для обеспечения оптимального режима работы стабилизатора. Также стоит учитывать потенциальное увеличение нагрузки, например, в результате покупки новых электроприборов.
Диапазон изменений входных параметров стабилизатора выбирают с учетом колебаний напряжения в электрической сети. Для чувствительного оборудования (например, электроника управления газовыми котлами) также важно учитывать точность стабилизации и скорость реакции на резкие изменения напряжения.
Подключение однофазного стабилизатора
Процесс подключения стабилизатора к электрической сети должен выполняться квалифицированным персоналом. Рекомендуется устанавливать перед стабилизатором автоматический выключатель или дифференциальный автомат, хотя большинство стабилизаторов имеют встроенные защитные функции.
На схеме показан вариант подключения стабилизатора с четырьмя клеммами. В моделях от разных производителей нулевые провода входной и выходной цепи иногда объединяются на одной клемме N, что уменьшаетское общее количество клемм до трёх.
Выход фазного провода из счётчика через автомат подключается к клемме стабилизатора «Вход» (она может маркироваться как U1, L1 или Input в зависимости от модели). Нулевой провод от счётчика (четвёртая клемма) подключается напрямую или через автомат к клемме стабилизатора N (N1).
Выход фазного провода из стабилизатора (U2, L2 или Output) поступает к нагрузке через автоматы распределительного щитка. Нулевой провод нагрузки соединяется с клеммой стабилизатора N (N2). Цепи заземления стабилизатора соединяются с шиной PE или с заземляющим устройством.
Внутренняя схема большинства стабилизаторов содержит байпас, обеспечивающий переключение нагрузки в обход цепей стабилизации. Для удобства проведения технической проверки байпас может быть установлен и в внешних цепях подключения.
Как подключить стабилизатор на 10 кВт?
Подключение стабилизатора напряжения мощностью 10 кВт требует знаний в области электрики, поэтому настоятельно рекомендуем обратиться к сертифицированным специалистам, если у вас нет элементарных навыков электротехники и знаний электробезопасности.
Если вы все-таки решили подключить его самостоятельно, то следуйте пошаговому руководству ниже.
Первоначально подберите кабель для подключения. Рекомендуется использовать гибкий кабель, например, ПВС или КГ, длина которого должна соответствовать необходимым требованиям. Кабель четырёхжильный с сечением 10 мм² будет вполне достаточным. Это может быть как набор проводов (4 шт.), так и один четырёхжильный кабель. Однако также можно использовать два трёхжильных кабеля, подключив их раздельно на вход и выход стабилизатора напряжения.

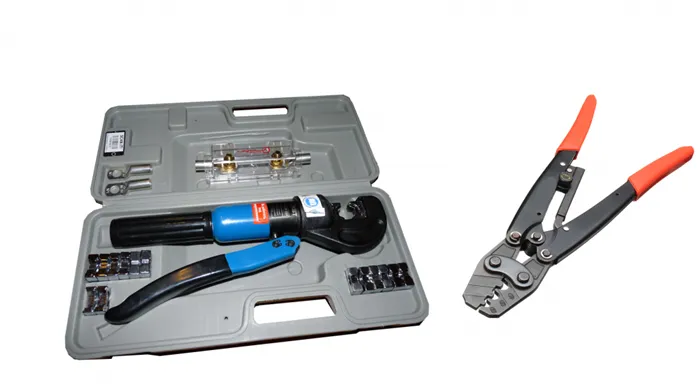

Некоторые модели стабилизаторов напряжения подключаются не через наконечники, а через обжимные втулки. Это зависит от конструкции клеммной колодки, установленной на стабилизаторе.
| Для обжима втулок требуется специальный инструмент, который обеспечивает хороший контакт по всей длине конца провода. |  |
Также в качестве подготовки контактов применяют лужение; для этого вам потребуется паяльник, припой и флюс (канифоль).
Для подключения вам потребуется минимальный набор инструментов электрика.
- фигурная отвертка;
- плоская отвертка;
- кусачки (бокорезы);
- пассатижи;
- изолента;
- тестировщик (мультиметр) или простая «прозвонка».
Для установочных работ (например, монтажа на стене) понадобятся перфоратор или электродрель, пара дюбелей, рулетка и уровень.
Закрепите стабилизатор на полу или подготовленной для этого полке.
Либо прикрепите два дюбеля на стене в точке установки стабилизатора. Перед этим измерьте расстояние между крепежными отверстиями на корпусе устройства. Нанесите разметку на стену по уровню, исходя из высоты потолка или пола. На намеченном расстоянии прикрепите два винта (дюбеля) с шляпками, которые будут заходить в посадочные отверстия.
В некоторых моделях стабилизаторов в комплекте есть монтажная планка для крепления на стену, например, для стабилизаторов бренда ЭНЕРГОТЕХ. В данном случае, сначала устанавливается планка на стену, а затем на неё подвешивается само устройство.
Подключение стабилизатора такой мощности всегда осуществляется через клеммник, никаких розеток.
Отрежьте кабель необходимой длины, предварительно замерив расстояние. Обязательно оставьте небольшой запас, он может понадобиться в будущем для эксплуатации. Если вы планируете установить менее качественный стабилизатор, рекомендуем оставить запас длины кабеля побольше, так как в будущем может возникнуть необходимость замены на новое, возможно другого производителя, размеры и места подключения которого могут отличаться. Это сэкономит вам время, силы и средства в дальнейшем (надежные стабилизаторы на 10 кВт можно найти здесь).
Всегда проверяйте отсутствие напряжения на месте подключения!
Подключите кабель к щитку по схеме.
Установите наконечники на ответную часть и подключите провод к клеммнику стабилизатора.
Проверьте правильность подключения: фаза вход, фаза выход, ноль, земля. Подключите электропитание и включите стабилизатор.
Смотрите видео о подключении однофазного стабилизатора напряжения электромеханического типа.
И всё же мы рекомендуем обращаться к специалистам, имеющим лицензии на работы с электричеством. Например, в нашу компанию, где работают профессиональные инженеры с обширным опытом. Обратившись к нам, вы получите качественный монтаж с гарантией и отличное обслуживание. Телефон 8(495)-514-91-71
