Как правильно сделать дренаж на участке

В таких ситуациях дренажная система, состоящая из подземных или открытых канав, выполняет функции по отведению поверхностной влаги и сбору избыточной воды, находящейся под землей.

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы

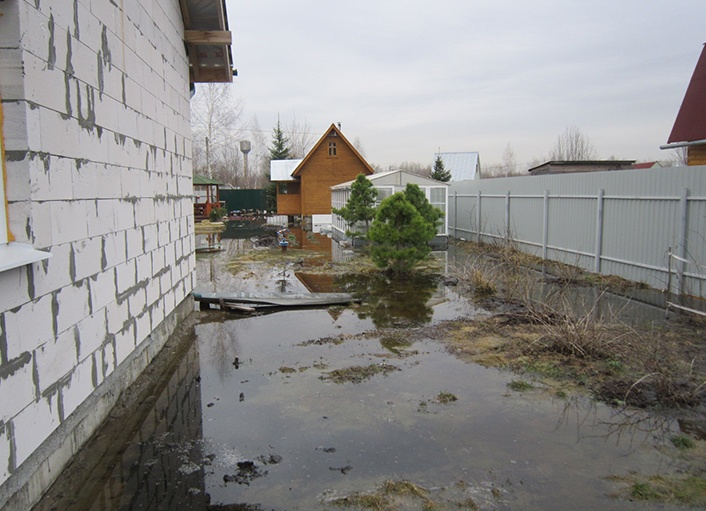

Одна из причин избыточной влаги на земельном участке заключается в низкой фильтрации грунтов, находящихся под верхним слоем почвы. Влага из верхних горизонтов грунта медленно уходит в более глубокие слои или, что еще более негативно, вообще не просачивается. Это приводит к тому, что на таких участках не удается культивировать растения, и они плохо приживаются. Кроме того, территория становится заболоченной, а на ней часто ощущается слякоть. В таких обстоятельствах организовать дренажную систему становится жизненно необходимым.

В данной статье мы детально рассмотрим процесс проектирования дренажа для участка. Правильно устроенная согласно нашим рекомендациям система дренажа позволит эффективно устранять проблемы с избыточной влагой. Эта информация будет полезна как частным владельцам участков, так и заказчикам, заказывающим услуги в специализированных ландшафтных компаниях.

Мы предоставим проверенные типовые схемы для обустройства осушительных систем на загородных участках. Статья включает в себя подробное описание факторов, которые необходимо учитывать при проектировании и строительстве дренажа. Приведенные сведения подробно иллюстрируются фотографиями, схемами и видеороликами.

Назначение дренажа садового участка

Мелиорационные работы, как указано в строительных нормативах (СНиП 2.06.15), проводятся на лесных и сельскохозяйственных землях с целью улучшения структуры почвы и повышения ее пригодности для выращивания плодовых деревьев, зерновых и овощных культур.

Для этого создается разветвленная система, состоящая как из открытых канав, так и из закрытых трубопроводов, основная задача которой — осушение чрезмерно увлажненных участков.

Конечная цель сбора влаги через отводы и различные рукава — это либо искусственные, либо естественные водоемы (если погодные условия и рельеф это позволяют), специальные дренажные канавы, поглощающие колодцы или накопительные резервуары, из которых вода может быть откачана для нужд полива и ухода за участком.

Во многих случаях нахождение под землей труб с дренажной системой может быть заменено открытыми конструкциями — канавами и траншеями, которые представляют собой элементы водоотведения открытого типа, по которым вода движется самотеком.

Инженеры также проектируют подобную сеть трубопроводов для дачных участков, независимо от их площади — 6 соток или 26 соток. Если участок подвержен частым затоплениям после выпадения дождей или весеннего половодья, необходимо строительство водосборных сооружений.

Избыточная влага также может накапливаться из-за глинистых грунтов, таких как супеси и суглинки, которые либо не пропускают воду, либо делают это слабо, что приводит к скоплению излишек влаги.

Еще одним индикатором необходимости проектирования дренажа служит высокий уровень грунтовых вод, который можно определить даже без использования специализированных геолого-разведывательных исследований.

Потребность в дренажной системе не возникает в каждом случае. Эти системы не являются дешевыми, и их нецелесообразно устанавливать без серьезных оснований.

Серьезным основанием для создания дренажа на участке является наличие заторов талых и дождевых вод, которые не могут избавиться из-за низкой проницаемости верхних слоев грунта.

Дренаж также понадобится, если при копке траншеи для прокладки коммуникаций на дне появляется вода, которая не уходит длительное время.

В случае разработки котлованов или подобных подземных выработок, при извлечении песка, насыщенного влагой, необходимо также организовать его осушение путем установки дренажной системы. В противном случае, водонасыщенный песок может повредить подземным конструкциям.

Необходимость в дренажной системе возникает также, когда в период засушливой погоды появляются трещины на поверхности почвы, наблюдаются проседания и обрушения, которые свидетельствуют о том, что грунт подвергся размыву.

Если выполняется ландшафтное обустройство участка с уклоном, дренажная система требует обязательного закладки. В данном случае дренаж нужен не только для отвода, но и для удержания влаги и равномерного распределения ее по участку.

Дренажные системы применяют на садовых участках, где гибнут или плохо растут многолетние насаждения из-за загнивания их корневой системы, что может происходить при чрезмерном увлажнении.

Косвенным показателем, требующим внимания к строительству дренажной системы, являются быстро размножающиеся на участке влаголюбивые дикие растения.

Если на дачном участке вы выполняли работы по копке котлована для выгребной ямы или септика, который заполнялся водой, это может свидетельствовать о близком расположении водоносных горизонтов к поверхности земли. При бурении скважины специалисты буровой организации смогут предоставить информацию о глубине водных горизонтов.

Даже в случае, когда фундамент здания выдерживает нагрузки, не существует гарантии обеспечения комфортного микроклимата в цокольных этажах и подвалах. Возможно, возникновение сырости, коррозии, грибка и плесени.

Все об обустройстве дренажной системы

Основная цель установки дренажной системы — это отвод избыточной влаги и осушение участка. При правильной организации работы дренажа решается множество задач и проблем.

• Удаление воды из цокольных этажей или подвалов. Эта проблема особенно актуальна, если помещения были гидроизолированы, но даже при этом сохраняется высокая степень влажности.
• Отведение влаги от фундаментов всех построек, находящихся на участке. Нахождение влаги рядом с фундаментом является критическим, так как она может привести к размытиям почвы, вследствие чего постройки могут начать «плыть» и деградировать.
• Защита от морозного пучения, которое образуется в результате замерзания влаги, застоявшейся в окружающей почве. Это приводит к деформации основания и нарушению геометрии строения.
• Устранение переувлажнения почвы, что негативно сказывается на корневой системе растений, особенно плодовых и декоративных культур. Переувлажнение позволяет малоимущим растениям расти, что ведет к снижению их продуктивности и общего состояния.
• Защита септиков от подтопления, которое может произойти, если грунтовые воды поднимутся и выдавят систему на поверхность. Это требует проведения повторной установки, что иногда может потребовать замены конструкции, которая могла быть повреждена в ходе выдавливания.
• Предотвращение размывания почвы, которое может происходить в результате сильных осадков, особенно на участках со склоном. Направление потоков воды в дренажную систему предотвращает смывание верхнего грунта.

Когда нужен дренаж

Не всегда необходимость в дренажной системе есть на ровных участках с песчаным грунтом, где она может оказаться излишней. Рассмотрим несколько факторов, указывающих на необходимость дренажа.

• Участок находится в низине. Это особенно верно, если близко расположены возвышенности. Вода будет накапливаться в низине, особенно после сильных дождей или таяния снега.
• Участок располагается на склоне. Поверхностные потоки воды начнут размывать почву и могут угрожать фундаментам зданий.
• Преобладание глинистых или других плотных почвенных слоев. Низкая проницаемость этих грунтов приводит к застою влаги.
• Близкое расположение реки или другого водоема.
• Высокий уровень грунтовых вод.

Это главные факторы, указывающие на необходимость дренажной системы. В каждом конкретном случае следует оценивать индивидуальные особенности участка, основываясь на которых можно делать вывод о необходимости установки такой системы.

Отсекающий дренаж

Основной задачей отсекающего дренажа является устранение поверхностных ручейков, которые направляются на ваш участок.

Этот вид дренажа, в отличие от традиционного подземного, не закрывают сверху грунтом, чтобы поступающая на участок вода могла свободно проникать в дрену и впитываться в почву.

Как реализуется отсекающий дренаж?

Осуществляется данный дренаж из трех ключевых компонентов:

• геотекстиль – иглопробивной полимерный материал с весом 200 г/м²;
• щебень фракции 5-20 мм;
• перфорированные дренажные трубы – рекомендуется использовать двустенные жесткие перфорированные трубы.

* Можно использовать и другие фракции, однако избегайте известнякового щебня, так как он со временем размывается. Рекомендуется использовать гравийный или гальке, которые более устойчивы к вымыванию.

Этапы выполнения следующие:

1. Ройте траншею лопатой* глубиной примерно 0,4 м;
2. Уложите в траншею геотекстиль, затем щебень слоем около 0,1 м, а сверху — дренажную трубу;
3. Засыпьте траншею щебнем и накройте сверху геотекстилем с нахлестом, чтобы предотвратить попадание глины и пыли из поверхности;
4. Закройте верхнюю часть щебнем, выровняв его с уровнем поверхности земли вокруг.

* Оптимально выкапывать траншею лопатой, а не с помощью экскаватора, так как экскаватор может удалить больше грунта, чем нужно, что приведет к образованию слишком широкой и неравномерной траншеи, от чего произойдет перерасход щебня. В дренажной системе щебень является одним из самых дорогостоящих материалов.

Что важно учесть при создании отсекающего дренажа?

Если вы решили построить отсекающий дренаж, следует обратить внимание на три ключевых аспекта.

Первый аспект. Для грамотного выполнения этого дренажа необходимо точно определить источник подтопления. Если вода поступает от соседних участков, расположенных выше вашего, отсекающую дрену можно ориентировать вдоль границы с соседним участком. Таким образом, вся вода, поступающая от соседа, будет поглощаться в отсекающую дрену, не проникая на вашу территорию.

Второй аспект. Обязательно соблюдайте уклон при укладке дренажной трубы, чтобы избежать застоя воды внутри нее.

Третий аспект. Обдумайте, куда будет сливаться вода из дренажной системы. Вода должна иметь куда уходить. Слив возможно произвести в общепоселковую канаву, но в этом случае нужно точно рассчитать уклон. Альтернативный вариант — организация дренажного колодца на песчаном слое, чтобы вода могла уходить эффективно. Песок отлично впитывает воду, даже если уже содержит некоторый объем влаги.

Дополнительные детали о том, как организовать вывод воды из дренажной системы, будут рассмотрены в конце статьи.

Сколько стоит установка отсекающего дренажа?

Стоимость одного погонного метра отсекающего дренажа составляет приблизительно 2-3 тысячи рублей, если материалы закупаются самостоятельно, а процесс установки осуществляется собственными силами.

При желании, у нас можно заказать услуги по установке такого дренажа, что будет стоит примерно 5 тысяч рублей за погонный метр с учетом всех работ.

Классический подземный дренаж

Основная задача классического подземного дренажа заключается в удалении лишней влаги из грунта, что позволяет сделать его более сухим и облегчающим впитывание осадков, выпадающих на него.

На заметку: визуальное различие между подземным дренажом и отсекающим заключается в том, что в случае подземного дренажа траншеи закрываются сверху дерном (грунтом). Поэтому такой дренаж не виден с поверхности. Вместе с тем, такой дренаж менее эффективен в удалении поверхностных ручьев, но отлично производит осушение и помогает земле быстрее впитывать дождевую воду и талый снег.

Ранее мы уже использовали аналогию с губкой для мытья посуды. Суть заключается в следующем:

• губка способна впитывать воду с поверхности стола только тогда, когда сама является сухой — такая же логика применима к земле;
• для поддержания возможности земли впитывать влагу с поверхности необходимо одновременно осушать её — именно поэтому в дренаж укладываются трубы, по которым излишки влаги будут уходить.

Как организовать подземный дренаж?

Подземный дренаж выполняется из тех же трех компонентов, что и отсекающий:

• геотекстиль — иглопробивной полимерный материал с м完善ием 200 г/м²;
• щебень фракции 5-20 мм;
• перфорированные дренажные трубы — рекомендуется использовать двустенные жесткие перфорированные трубы для длительной эксплуатации.

* Также допустимо использовать другие фракции, но не следует брать известняковый щебень, поскольку он подвержен размытию. Лучше используйте гравийный или галечный материал, который гораздо более устойчив к вымыванию.

Последовательность выполняемых работ следующая:

1. Ройте траншею лопатой* глубиной примерно 1 м**.
2. На дно уложите геотекстиль, затем примерно 0,1 м щебня, а сверху — дренажную трубу;
3. Заполните траншею щебнем и накройте сверху геотекстилем нахлестом, чтобы внутрь не попадала глина и пыль с поверхности;
4. Сверху накройте дренажный слой слоем дерна, выровняв его до уровня окружающей поверхности.

* Описание работы вручную более целесообразно, чем с использованием экскаватора, так как специальная техника может извлечь более необходимого объема материала, создав слишком широкую и неравномерную траншею, что приведет к перерасходу щебня; именно щебень в конструкции дренажа является наиболее дорогостоящим материалом.

** Глубина в 1 м является рекомендованной, однако следует обращать внимание на уровень грунтовых вод, чтобы не углублять дренаж ниже его постоянного уровня, иначе получится, что вы будете собирать почти неисчерпаемое количество грунтовой воды, что не соответствует цели создания сухого участка — необходимо осушение верхнего слоя, чтобы убирать влагу с поверхности, а не из подземных слоев.

Что важно учесть при реализации подземного дренажа?

В случае с подземным дренажом существуют три критических нюанса.

Первый нюанс. Нельзя укладывать дренаж ниже уровня грунтовых вод, чтобы избежать ситуации, когда вы будете собирать практически бесконечные объемы влаги.

Второй нюанс. Важно правильно выбрать трубы для подземного дренажа. Дешевые дренажные трубы, обернутые геотекстилем, не подходят для длительной эксплуатации, так как они не выдерживают нагрузки грунта и со временем могут сжиматься. Правильные дренажные трубы должны справляться с давлением и не деградировать в результате внешних факторов.

Структура системы глубинного дренажа

Глубинный дренаж применяется для отвода подтопленных грунтовых вод и снижения уровня заболоченности участка. Существует несколько методов организации подземного дренажа.

Кирпичный дренаж

Это самый простой и экономичный способ создания полноценного водоотводного устройства на вашем участке. Для установки кирпичного дренажа понадобятся следующие шаги:

• Выройте траншеи по всей длине своего участка с небольшим уклоном, направляя их к коллекторному колодцу;
• Полностью заполните канавы битым кирпичом или мелким камнем на половину их высоты;
• На слой камней укройте гравием и накройте перевернутым дерном;
• Засыпьте сверху грунтом.

Для строительства кирпичного дренажа можно использовать различные доступные материалы.

Если участок расположен под углом, вы должны копать канавы поперек склона, что поможет предотвратить накопление воды, стекущей с него.

Единственный недостаток такой системы — это быстрое заиливание и утрата дренажной функции.

Мягкий дренаж

Данный способ также будет эффективно выполнять функцию водоотведения и не требует значительных затрат времени на его прокладку, так как он не заиливается и служит долго. Мягкий дренаж состоит из двух основных слоев:

• гидроизолирующий (из тектона);
• фильтрующий (из геотекстиля).

Как собрать мягкую дренажную систему:

• Выройте дренажные канавы нужной длины;
• Уложите слой тектона на дно канавы, чтобы он полностью покрывал её бортики;
• На тектон постелите геотекстиль, чтобы он также покрывал стенки канавы; оставьте запас минимум 30 см;
• На геотекстиль насыпьте щебень, чтобы его высота равнялась 2/3 высоты канавы;
• Закройте щебень геотекстилем с нахлестом, используя отложенный запас;
• Сверху насыпьте песок и грунт, не забывая придерживаться уклонов на протяжении всей длины канав.

Каналы на основе геотекстиля отличаются высокой прочностью и долговечностью.

Трубный дренаж

Данный вид дренажа подразумевает организацию почти полноценного коллектора или канализационной системы. Обычно для его создания используются пластиковые трубы, которые специально созданы для дренажа. Эти трубы имеют перфорацию, позволяющую воде равномерно поступать внутрь и выводиться за пределы подтопленной зоны.

Перед тем как мы расскажем о монтаже труб, важно ознакомиться с одним важным элементом системы — дренажным колодцем.

Разновидности дренажных колодцев

Дренажный колодец является центральным элементом системы дренажа участка, который обеспечивает ее функционирование, а также служит для контроля состояния труб и их очистки. Если грунт обладает водопоглощающими свойствами, дренажный колодец кроме того становится фильтрующей и поглощающей установкой. По своим функциям дренажные колодцы разделяются на три вида:

• Смотровые и поворотные;
• Поглотительные (фильтрующие);
• Водоприемные (накопительные).

Поворотные колодцы устанавливаются в местах изгиба дренажных труб. Например, вблизи углов фундамента, перепадов высот, узловых точках соединения нескольких труб или там, где может возникнуть засор. Через смотровые колодцы осуществляется визуальный контроль за состоянием системы и доступ к ней для обслуживания. Оба типа колодцев имеют герметичные крышки и дно.

Диаметр колодцев подбирается таким образом, чтобы промывка дренажной системы с использованием напора воды проводилась без препятствий. Обычно он составляет 300-500 мм. Если же планируется мощный дренаж, диаметр смотровых колодцев может быть увеличен до 1 м.

При условии нахождения участков на ровных условиях, оптимальное расстояние между колодцами составляет примерно 40-50 м. Если трубы имеют множество изгибов, необходимо устанавливать колодцы на каждом таком повороте.

Фильтрующий, или поглотительный, колодец устанавливается по мере необходимости, и выбор его зависит от типа грунта на участке. Вода, поступающая в такой колодец, собирается внутри накопительной «капсулы», проходит через фильтрующий слой (щебень) и через отверстия уходит обратно в грунт. Следовательно, почва в месте монтажа такого колодца должна иметь высокую проницаемость для воды, чтобы уметь принимать объем поступающей влаги. Наилучшим вариантом для установки таких колодцев станет крупнозернистый песок.

Герметичный накопительный колодец применяется на участках с высоким уровнем грунтовых вод, глинистыми отложениями и особыми почвами с низкой проницаемостью. Некоторые из таких колодцев устанавливаются также в местах, где трудно бурением достичь водоприемного слоя и организовать вертикальный дренаж.

Накопительный колодец представляет собой конечную точку всей системы дренажа. По мере его заполнения вода откачивается дренажным насосом и сбрасывается в ближайшую канаву, за границы участка или используется для полива.

Как сделать поверхностный дренаж

Открытый дренаж часто называют ливневой канализацией, и он может быть как точечным, так и линейным.

Точечный дренаж

Точечный дренаж устанавливается в проблемных местах, где накапливается наибольшее количество воды: под крышами зданий и вдоль водостоков. Он состоит из дождеприемника и канализационной трубы. Решетка удерживает крупный мусор, камни и листья, тогда как дождевая вода и талый снег стекают через трубу в дренажный колодец.

Как организовать точечный дренаж:

1. Под сточной трубой крыши выкопайте приямок глубиной на 30 см больше, чем высота дождеприемника, с запасом по 5 см с каждой стороны.
2. На дно приямка насыпьте слой песка глубиной 5–10 см и тщательно утрамбуйте. Установите дождеприемник на основание из песка и засыпьте его со всех сторон, чтобы зафиксировать на месте. Досыпьте песок практически до уровня верхней части дождеприемника и повторно утрамбуйте.
3. Установите канализационную трубу в дождеприемник, а её другой конец подключите к основной канализационной системе с помощью муфты. Для обеспечения надежного соединения используйте герметик.
4. Накройте дождеприемник решеткой.
5. Канализационные трубы в траншее засыпьте песком и тщательно утрамбуйте.

Ливневая канализация

Вокруг дома зачастую создают ливневую канализацию, так как она позволяет отвести гораздо больше воды, чем точечный дренаж. Структура ливневой системы состоит из водоотводных лотков и пескоуловителей. Обычно лотки прямоугольной формы изготавливают из бетона или пластика. В них три стенки, а сверху помещается решетка, через которую стекает дождь на дно лотка. Пескоуловители устанавливаются там, где лоток соединяется с основной канализацией. Собиравшийся песок попадает в корзину-мусоросборник, которую необходимо периодически очищать.

Как организовать ливневую канализацию:

1. Выройте канаву шириной 30–50 см по периметру здания, отступая от фундамента на не более чем 50 см. Его глубина должна быть больше высоты водоотводного лотка на 30 см.
2. От этой канавы выкопайте траншею с плавным уклоном в 2–3 градусов, ведущую к накопительному (коллекторному) колодцу в самой нижней части участка. Это означает, что каждый последующий метр траншеи следует копать глубже на 2 см. Если на краю участка есть сточная канава или водоем, трубы можно проложить в них без установки колодца.
3. Выройте яму для колодца глубиной не меньше 2 м в самой низкой точке участка и помещайте туда коллекторный колодец. Если участок ровный, выбирайте любое удобное место с учетом того, что яма должна быть на 40 см глубже уровня канализационных труб.
4. На дно канавы, вырытой вокруг дома, положите слой песка с гравием (30% песка, 70% гравия) толщиной около 20 см, утрамбуйте и залейте слоем бетона высотой около 10 см.
5. Пока бетонное основание не застывало, установите лотки на него. Соединяйте лотки между собой с помощью герметика по краям. В месте, где вырыта траншея, поставьте между двумя лотками пескоуловитель, затем соедините его с трубой канализации, используя герметик. Установите сверху решетку на пескоуловитель: она обычно не входит в комплект и требует отдельной покупки.
6. Трубу канализации проложите в траншее, засыпая ее со всех сторон песком до уровня верхней части. Последние 10 см можно засыпать плодородной почвой, ранее вырытой на участке.
7. Соедините трубу с колодцем с помощью резиновой уплотнительной манжеты.

Как организовать глубинный дренаж

Глубинный дренаж призван защитить участок и все построенные на нём сооружения от грунтовых вод. Этот тип дренажа также бывает нескольких разновидностей: пристенный, который удаляет влагу от стен и фундамента, и кольцевой, отводящий влагу и от участка в целом.

Пристенный дренаж

Пристенный дренаж можно осуществить даже после строительства, потребовав роя траншеи вокруг здания.

Система включает в себя перфорированные дренажные трубы, уложенные по периметру здания. Трубы расположены на геотекстиле и гравийном слое под уклоном 2-3 градуса в сторону коллекторного колодца. Оттуда избыточная влага будет уводиться естественным путем в канаву или водоем либо откачиваться насосом. В местах соединения и поворота труб устанавливаются смотровые (ревизионные) колодцы.

Как выполнить пристенный дренаж:

1. Выройте траншею вокруг дома, на 30–50 см ниже верхней части фундамента, но не глубже его подошвы. Отступайте в сторону от фундамента не более чем на 1 м.
2. Протяните траншею до коллекторного колодца с учетом уклона в 2–3 градуса. Убедиться в правильности уклона можно с помощью строительного уровня.
3. На дно укладывайте 10-сантиметровый слой мытого песка, тщательно утрамбовывая. Сверху располагается геотекстиль на всей длине траншеи. Накройте геотекстиль гранитным щебнем слоем толщиной не менее 10 см, разровняйте и тщательно утрамбуйте.
4. Уложите перфорированные трубы на геотекстиль со щебнем, вдоль дома и до колодца. Установите смотровые колодцы в местах поворота. Убедитесь, что смотровые колодцы закрыты крышками. Для соединения труб используйте тройники и муфты, а резиновыми манжетами соединяйте с коллекторным колодцем.
5. Сверху на трубы насыпьте еще один слой щебня, чтобы они были полностью закрыты. Покройте их краями геотекстиля и засыпьте траншеи песком. В конце засыпьте последние 10 см плодородной почвой, чтобы не нарушить ландшафтный дизайн.

Кольцевой дренаж

Кольцевой дренаж является модификацией пристенного и может быть организован до или после заливки фундамента. Принцип выполнения и работ остается тот же. Трубы можно расположить впритык к отмостке или отступить от нее на 1–1,5 м. На глубину также копается дополнительно 10 см ниже подушки фундамента для отвода влаги, при этом трубы кладутся дальше (от 1 до 3 м в стороны) и глубже: на 50 см ниже основы фундамента. Гибкие гофрированные трубы устанавливаются вдоль периметра, обернутые в геотекстиль и щебень.
