Дренажный колодец: назначение, принцип действия, из каких материалов его лучше собирать

Важно. Тампонажные колодцы создаются в тех местах, где существует необходимость в отводе скопившейся влаги, таких как участки с умеренно влажным грунтом. Эти колодцы должны располагаться вдали от природных водоемов и не оборудоваться водосборными системами.

Структура и оборудование дренажного колодца — все, что нужно знать о функциональности и преимуществах системы отвода воды

Дренажный колодец представляет собой ключевой элемент системы дренажа, используемой для удаления избыточной влаги с определенной территории. Он имеет существенное значение в поддержании оптимального уровня влаги в почве, предотвращении затоплений и защите зданий от повреждений.

Фундамент и работа дренажного колодца строятся на применении гравия и геотекстиля. Конструкция включает каменную набежную часть, фильтрационный материал из геотекстиля, гравийное заполнение и трубы. Когда вода скапливается в почве, она проникает в дренажный колодец через слой гравия и затем отводится по дренажным трубам.

Структура дренажного колодца позволяет улучшить водоотводные характеристики почвы. Такие колодцы устанавливаются на определенной глубине под землей, что позволяет им эффективно собирать и выводить воду. Геотекстильный слой, являющийся важной частью конструкции, фильтрует, задерживая частицы почвы и запрещая их попадание в дренажную систему.

Важно отметить, что дренажные колодцы требуют регулярного обслуживания и очистки, особенно в случаях, когда происходит накопление осадков и мусора. Регулярные проверки и поддержание работоспособности системы дренажа крайне важны для предотвращения сложностей с отводом воды и продления срока службы сооружений.

Таким образом, правильное устройство дренажного колодца существенно влияет на эффективное функционирование системы водоотведения на участке, предотвращая затопления, минимизируя риск повреждения фундамента зданий и создавая условия для оптимального роста растений. Теперь, когда у вас есть понимание основных принципов и устройства дренажного колодца, вы сможете правильно организовать его установку на своем участке.

Принцип работы дренажного колодца

Основной принцип работы дренажного колодца базируется на естественной гравитации и принудительной циркуляции воды. Вода, попадающая в дренажный колодец, моментально начинает движение под воздействием силы тяжести в направлении нижней части колодца, где традиционно размещается дренажная система или фильтрующий материал.

Дренажная система или фильтрующий материал обеспечивают задерживание твердых частиц и очистку воды от загрязнений. Вода проходит через эти компоненты и выводится наружу через специальные отверстия или трубы.

Принцип работы дренажного колодца обеспечивает эффективное управление уровнем грунтовых вод, предотвращает образование залегания сточных вод на поверхности и гарантирует надежную очистку.

Дренажные колодцы находят широкое применение в промышленных объектах, дорожных покрытиях, жилых и коммерческих зданиях, а также для улучшения водоотвода в садовых участках и огородах. Они помогают сохранить оптимальный уровень влажности грунта, предотвращая его засоление, возникновение гнили и разрушение строений.

Строение дренажного колодца

Принцип работы узла зависит от его типа и назначения. Колодец обычно представляет собой полую емкость, чаще всего цилиндрической формы с вертикальным расположением, установленной в заранее подготовленном котловане глубиной примерно 2.5-3 метра. В верхней части конструкции находится ревизионный люк.

Дополнительные элементы включают подводящие и отводящие патрубки для подключения дренажных или канализационных труб. Для систем с принудительной циркуляцией также необходимо насосное оборудование. В нижней части колодца может быть установлена съемная фильтрующая корзина или пескоуловители. Дно и центральная часть могут быть перфорированными, если речь идет о фильтрующих моделях. Такой монтаж требует создания широкого котлована с последующей засыпкой гравием.

Дренажные колодцы способны аккумулировать и перераспределять потоки сточных вод, а также обеспечивать доступ для сервисного персонала с целью планового обслуживания, чистки и ремонта системы. Параметры и характеристики колодцев зависят от специфики конкретного проекта и рассчитываются индивидуально.

Виды дренажных колодцев

• По типу и назначению – поворотные (ревизионные или смотровые), фильтрующие (поглощающие) и накопительные;
• По материалу – бетонные или кирпичные, полимерные (пластиковые или стеклопластиковые) или полимерпесчаные;
• По способу циркуляции – с естественной или принудительной циркуляцией сточных вод.

Стоимость установки дренажного колодца зависит не только от его типа, но также и от конкретных технических параметров. Некоторые модели предназначены для бытовых нужд, их внутренний объем может колебаться от 1 до 3 кубометров, в то время как другие используются для коммерческих и промышленных объектов — их объем может превышать 10 кубометров. Это также определяет комплекс и уровень сложности работ.

Независимо от классификации, в процессе изготовления оборудования производители придерживаются действующих стандартов ГОСТ 32972-2014, касающихся полимерных канализационных колодцев. При монтаже учитываются требования СНиП и других государственных регламентов. Каждый производитель также руководствуется определенными техническими условиями (ТУ) при проектировании и производстве своей продукции.

Колодцы по типу и назначению

Выделяют три основных типа конструкций:

• Поворотные колодцы. Эти конструкции также называют ревизионными или смотровыми, они предназначены для установки в местах, где дренажные трубы соединяются между собой, обычно в угловых или поворотных участках. Они предоставляют доступ к дренам, что дает возможность выполнять их очистку и другие профилактические процедуры. В таких колодцах могут быть установлены корзины для улавливания крупного мусора или пескоуловители.
• Фильтрующие колодцы. Основная функция таких колодцев заключается в приеме больших объемов воды, которая затем постепенно впитывается в грунт. Их стенки, как правило, перфорированы, что позволяет воде протекать через них без необходимости в принудительном отводе.
• Накопительные колодцы. Это конструкции с водонепроницаемыми стенами и дном, где накапливается отводимая с участка вода. В дальнейшем такую воду можно использовать для полива или принудительно отводить в ближайший водоем. Такой подход чаще применяется на участках с грунтом, который не способен впитывать влагу.

Выбор типа колодца зависит от конкретных условий. Допустимо использование комбинированных решений.

Дренажные колодцы по материалу

Кирпичные колодцы строят довольно редко, поскольку на сегодняшний день более простым и доступным решением являются готовые бетонные кольца. Это одно из наиболее распространенных и популярных решений, которое позволяет быстро и эффективно произвести монтаж. Бетонные кольца выделяются прочностью и долговечностью.

Еще одним распространенным вариантом являются пластиковые конструкции. Для их изготовления используются ударопрочные полимеры, которые придают конструкции определенную прочность с помощью ребер жесткости. Стенки могут быть как перфорированными и обтянутыми фильтрующим материалом, так и глухими. В большинстве случаев речь идет о колодцах небольшого объема, которые применяются для дренажных систем на прилегающих территориях частных домов и коттеджей.

Полимерпесчаные кольца представляют собой более дорогую альтернативу бетону. Их отличает высокая устойчивость к воздействию влаги и повышенная прочность. Однако, из-за своей высокой стоимости, такие колодцы используются довольно редко, так как при наличии более надежных и доступных альтернатив их установка не всегда оказывается экономически целесообразной.

Комплектация дренажного колодца

Дренажный колодец обычно включает в себя:

• рабочую камеру (шахта) из гофрированной пластиковой трубы;
• люк или крышка (чаще всего с муфтой и уплотнительным кольцом) сверху;
• заглушка или щебень на дне;
• врезки входных и выходных труб (если имеются) – их размещают на высоте не менее 50 см от дна колодца;
• насос (постоянного или периодического использования) – если отсутствует фильтрация или необходимо в дополнение к другим системам.

Материалы изготовления

Классическим материалом для стенок дренажных колодцев служат железобетонные кольца. Они также используются как материал для дна (диск из железобетона укладывается на дно ямы, в будущем дренажного колодца) и крышки (с отверстием для люка). Железобетон отличается своей низкой ценой, прочностью и долговечностью.

Однако монтаж готовых железобетонных изделий требует привлечения подъёмной техники или значительных трудозатрат, а герметизация образующихся стыков может представлять сложность.

Обычно данные конструкции монтируются после того, как был вырыт широкий котлован. После установки первого кольца и монтажа асбестовых, керамических, чугунных или других тяжелых и хрупких труб, котлован постепенно засыпается грунтом с помощью бульдозеров и экскаваторов.

Данная технология является достаточно затратной и нарушает верхний слой почвы. В последнее время все чаще появляются колодцы, выполненные из пластика и композиционных материалов.

Как сделать такое сооружение?

Элементы дренажного колодца могут быть выполнены из различных материалов, включая:

• ручная кирпичная кладка – данный метод применяется крайне редко, так как отличается высокой трудоемкостью и медленным темпом сооружения, что требует привлечения опытных специалистов;
• железобетонные кольца – традиционный материал, используемый для создания стенок дренажных колодцев; отличается прочностью, надежностью и долговечностью, подходит для подвижных грунтов и сильно промерзающих почв, но требует привлечения грузоподъемной техники и большого объема трудозатрат при установке;
• полимерные изделия (поливинилхлоридные (ПВХ), полиэтиленовые (ПНД), полипропиленовые) – готовые изделия различного ассортимента, включающие детали для оформления дна и крышки, отличаются универсальностью применения, высокой устойчивостью к агрессивным средам, простотой транспортировки и установки, а также хорошей герметичностью и износостойкостью.

Справка. В некоторых случаях может потребоваться применение многослойных материалов особой прочности с разнообразными конструктивными особенностями и решениями. Это особенно важно для технологий дренажных систем глубокого заложения, способных выдерживать большие нагрузки на поверхностный слой (например, под автомобильными дорогами).

Монтаж системы дренажа на участке

Строительство дренажного колодца на участке проходит через несколько этапов:

1. разработка проекта, включая выбор места установки, необходимого типа колодца и расчет их количества;
2. подготовительные работы;
3. монтаж конструкции.

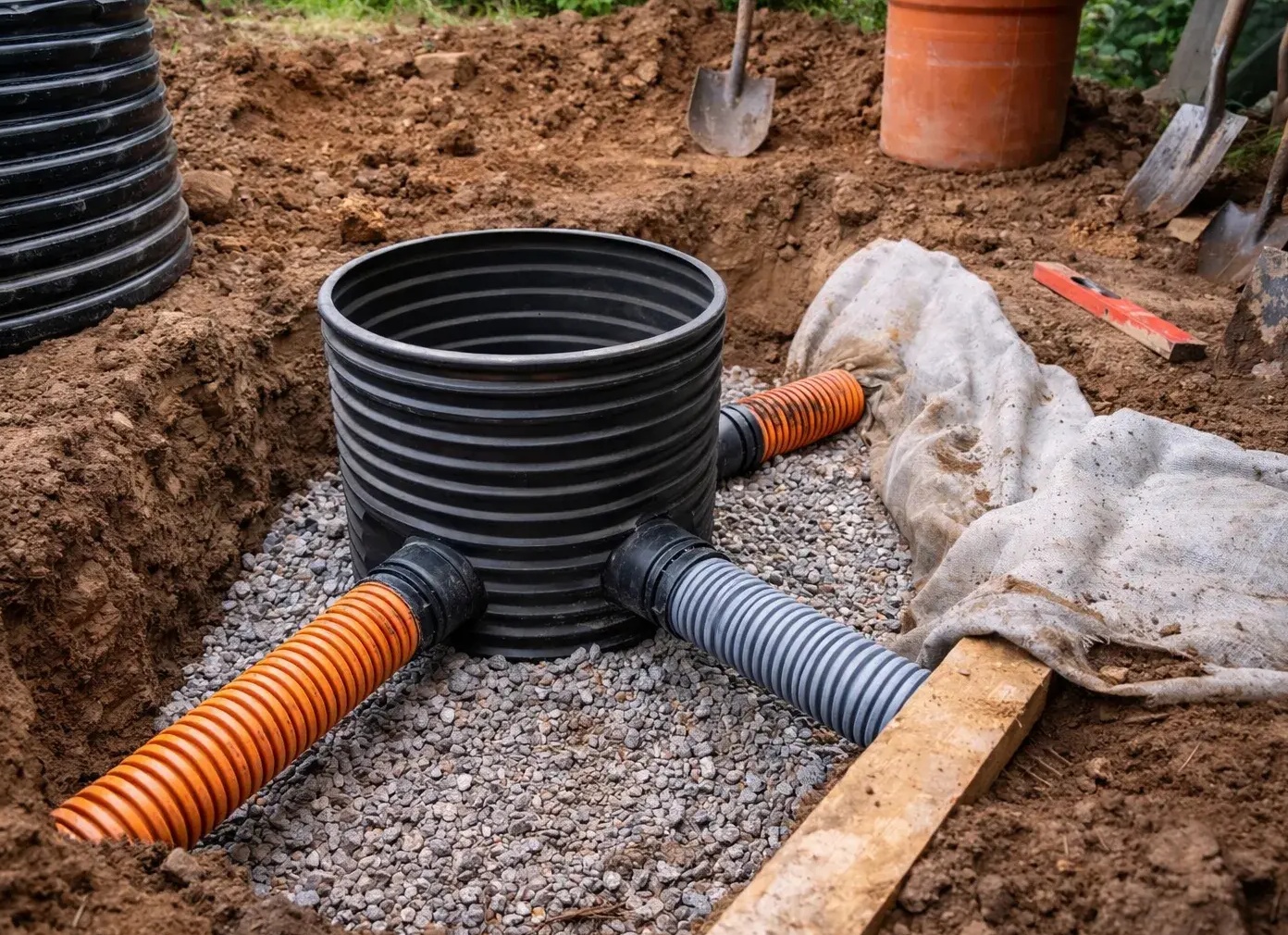

Технология установки колодцев зависит от используемого материала. Порядок обустройства пластиковых колодцев выглядит следующим образом:

1. подготовка, включающая в себя прокладку водоотводящих труб в специальных траншеях;
2. углубление участков для будущего расположения колодцев на 40 см ниже уровня расположения труб;
3. создание утрамбованного слоя из песка и щебня;
4. подготовка бетонного раствора и заливка дна ямы;
5. укладка геотекстиля после затвердевания цементной основы (примерно через два дня);
6. установка емкости колодца на основу и соединение с отводами труб;
7. при необходимости установка дополнительных элементов, таких как лестницы и насосы;
8. герметизация соединений при помощи специальных составов;
9. сооружение люка в верхней части колодца;
10. обсыпка конструкции со всех сторон щебнем и грунтом.

Важно. При установке фильтрующих колодцев используются емкости без дна, и вместо бетонного основания создается фильтрующая конструкция в их нижней части.

Этапы установки железобетонных колодцев:

1. монтаж бетонных колец одно на другое в заранее подготовленном котловане;
2. герметизация всех щелей с использованием битума после установки колец;
3. сооружение траншеи для отводящих труб в соответствии с проектом;
4. создание отверстий для труб в бетонных кольцах с применением специализированного оборудования;
5. установка труб, их подключение к колодцу и обработка стыков герметиками;
6. укладка верхнего покрытия с люком;
7. засыпка колодца со всех сторон щебнем на высоту около 50 см, а затем – до самого верха – глиной с осторожной утрамбовкой.

Внимание. Нижнее кольцо колодца рекомендуется устанавливать с глухим дном. При отсутствии такого элемента, следует подготовить бетонное основание.

Для поглощающих конструкций вместо дна формируется фильтрующая система.

Чтобы обеспечить эффективную работу дренажной системы на участке при ее установке необходимо учитывать несколько важных факторов, таких как:

• влажность и тип почвы;
• глубина залегания и интенсивность грунтовых вод;
• тип и размер используемых труб;
• общая геометрия участка и размещение зданий на нем.

Для корректного расчета и подбора оптимального решения для дренажной системы в каждом конкретном случае лучше всего обратиться за консультацией к профессионалам, чтобы избежать возможных ошибок и дополнительных затрат.

Монтаж дренажного колодца

Рекомендуется ручной монтаж дренажного колодца доверить квалифицированным специалистам.

1. Создание исходного плана.
2. Выкопка котлована. Глубина котлована варьируется в зависимости от назначения колодца и его расположения.
3. Определение необходимой длины трубы.
4. Создание бетонной основы. Это этап важен при отсутствии фильтрационной системы.
5. Фиксация трубы. Для этого используют битум или другие монтажные составы.

Уход и техническое обслуживание

Срок службы и надежность дренажной системы зависят не только от качественной и грамотной установки, но также от строгого соблюдения эксплуатационных инструкций и регулярного осуществления технического обслуживания. Следует избежать следующих негативных ситуаций:

— Загрязнение фильтрующих элементов или осадочной части дренажной системы, а также замерзание воды в них;

— Физический ущерб дренажным трубам и камерам из-за неправильно выполненного технического обслуживания;

— Заполнение декоративных защитных решеток на поверхности крупным мусором и листвой, что может заблокировать систему;

— Поломка насосного оборудования при использовании систем с активной циркуляцией.

Чтобы избежать этих проблем, необходима регулярная профессиональная техническая проверка. Как минимум, это включает в себя очистку с применением специализированного промывочного аппарата. Специальный инструмент вводится через обслуживающий люк в дренажные трубы, и вода под высоким давлением удаляет твердые отложения и другие загрязнения. Не рекомендуется использовать жесткие механические устройства для этих действий.

Кроме того, следует регулярно контролировать работоспособность оборудования, очищать решетки и не оставлять доступ к камерам открытым. При соблюдении этих условий дренажная система будет эффективно функционировать без сбоев, аварий или чрезмерных финансовых затрат на обслуживание и восстановление на протяжении многих лет.

Корректная дренажная система обеспечивает отвод избыточной воды с земли, что предотвращает затопления и разрушение фундамента. Команда Участок.про подготовит индивидуальный проект дренажа, учитывающий рельеф местности и уровень грунтовых вод. Мы применяем современные технологии и качественные материалы для надежной защиты вашего участка.
