Эти устройства довольно доступны по цене и могут быть установлены как на входе, так и на выходе радиатора отопления, заменяя шаровые краны. Регулировка температуры может осуществляться при помощи любого из них.
Терморегулятор на батареи отопления
Иногда возникает необходимость в том, чтобы оптимизировать температуру в каждом конкретном помещении. Для достижения этой цели можно установить терморегулятор для радиатора отопления. Это компактное устройство отвечает за регулирование теплоотдачи батареи отопления и совместимо с различными типами радиаторов, кроме чугунных. Следует отметить один важный аспект: прибор способен понизить температуру, но в случае недостаточной мощности системы отопления, он не сможет повысить ее до желаемого уровня.
Терморегулятор для радиатора отопления состоит из двух основных компонентов — клапана, также называемого термоклапаном, и термостатической головки, иногда именуемой термостатическим элементом или регулятором температуры. Эти устройства производятся с учетом различных размеров труб и особенностей систем отопления. Термостатическая головка, как правило, является съемной, и на один и тот же клапан можно устанавливать регуляторы различных типов от разных производителей — это обусловлено стандартизированным посадочным местом.
Так как существующие модели клапанов и регуляторов имеют многообразные варианты, перед установкой терморегулятора для радиатора отопления, необходимо заранее ознакомиться с его конструктивными особенностями, функциональными возможностями и видами.
Термоклапан — строение, назначение, виды
Клапан в терморегуляторе напоминает обычный вентиль, обладая седлом и запорным конусом, который управляет открытием и закрытием прохода для теплоносителя. Температура радиатора отопления регулируется именно количеством теплоносителя, проходящего через него.
Для однотрубной и двухтрубной системы разводки используются разные клапаны. Гидравлическое сопротивление вентиля в однотрубной системе значительно ниже (как минимум, в два раза), что позволяет обеспечить сбалансированную работу системы. Если клапаны перепутать, эффективность обогрева будет потеряна. Для систем с естественной циркуляцией рекомендуется использовать вентили, предусмотренные для однотрубных систем. Хотя установка таких клапанов повышает гидравлическое сопротивление, система все равно будет функционировать.
Каждый клапан маркируется стрелкой, показывающей направление движения теплоносителя. При установке клапан должен быть размещен так, чтобы направление потока совпадало со стрелкой.
Из каких материалов
Корпус вентиля изготавливается из corrosion-resistant metals, и часто покрывается защитным слоем, например, никелированием или хромированием. Существуют клапаны из:
- бронзы (может иметь никелевое или хромированное покрытие);
- латуни (часто с никелевым покрытием);
- нержавеющей стали.
Нержавеющая сталь считается наилучшим вариантом, поскольку она химически инертна, не подвержена коррозии и не реагирует с другими металлами. Однако такие клапаны стоят достаточно дорого и могут быть труднодоступны. Бронзовые и латунные вентили имеют схожий срок службы, но важным фактором выставляется качество сплавов, за которым следят известные производители. Что касается покупки менее известных брендов, то это может быть спорным решением. Особенно стоит обратить внимание на наличие стрелки на корпусе, указывающей направление потока; ее отсутствие свидетельствует о низком качестве изделия, от приобретения которого лучше воздержаться.
По способу исполнения
Из-за разнообразия методов установки радиаторов, клапаны представлены в двух вариантах: прямые (проходные) и угловые. Выбор конкретного типа зависит от конструкции вашей системы.
| Название/фирма | Для какой системы | Ду, мм | Материал корпуса | Рабочее давление | Цена |
|---|---|---|---|---|---|
| Данфос, угловой RA-G с возможностью настройки | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 25-32 $ |
| Данфос, прямой RA-G с возможностью настройки | однотрубной | 20 мм, 25 мм | Никелированная латунь | 10 Бар | 32 — 45 $ |
| Данфос, угловой RA-N с возможностью настройки | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 30 — 40 $ |
| Данфос, прямой RA-N с возможностью настройки | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 20 — 50 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN , угловой с возможностью настройки | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN , угловой с возможностью настройки | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN , прямой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-23 $ |
| BROEN , угловой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-22 $ |
| OVENTROP , осевой | 1/2″ | Никелированная латунь, покрытая эмалью | 10 Бар | 140 $ |
Частые проблемы в работе терморегулятора
При использовании механического регулятора существуют два основных риска. Первый — это возможность образования накипи на клапане. Как только накипи накапливается слишком много, работа устройства останавливается. Профилактические меры не окажут должного эффекта — вода в системах центрального отопления имеет свои характеристики, а снятие прибора для чистки каждый раз становится неэкономичным и дорогостоящим.
Второй риск заключается в создании механического износа металлической пластины внутри устройства. Со временем она может исчерпать свой запас прочности и сломаться.
Основная проблема электрических терморегуляторов заключается в малом токе. Поэтому если контакты окисляются, устройство перестает работать. В большинстве случаев ремонт на дому невозможен. Таким образом, механический регулятор считается более надежным вариантом.
Какой терморегулятор лучше: электрический или механический
- не зависит от источников питания;
- обеспечивает возможность самостоятельного ремонта;
- прост в использовании;
- позволяет измерять температуру отдельно от клапана.
- проблемы с образованием накипи;
- заботится об измерении температуры и регулировании подачи горячей воды в одной точке;
- невозможность самостоятелного ремонта;
- зависимость от электроэнергии;
Рекомендуется приобретать батареи и терморегуляторы отдельно, поскольку сочетанные устройства могут не удовлетворить требованиям по качеству. Часто производители сокращают затраты на материалы и комплектующие, что может привести к покупке либо качественной батареи с низкокачественным терморегулятором, либо наоборот.
Огонь-батарея: какой радиатор выбрать
Основной задачей при установке терморегулятора является обеспечение свободного движения самих клапанов. Необходимо избежать подтекания. Человеку, не имеющему соответствующего опыта, будет сложно установить нужное положение затяжки сальника. Если перетянуть, клапан зажмется и перестанет функционировать. Поэтому лучше всего будет обратиться к профессиональному сантехнику для установки.
Разновидности регуляторов температуры на батарею
Выбор регулятора температуры на батарею требует учета конкретных потребностей и условий эксплуатации. Существует несколько видов регуляторов, каждый из которых подходит под определенные цели и задачи.
1. Терморегулятор (термостат)
Терморегулятор является наиболее распространённым типом регулятора температуры для радиаторов. Его основная функция — регулировка подачи тепла в комнату путем открытия или закрытия вентиля или клапана на радиаторе. Работоспособность термостата основана на его температурной чувствительности, а регулировка происходит после настройки жидкостного элемента. Термостаты могут быть как механическими, так и электронными в зависимости от принципа действия.
2. Термовентиль
Термовентили также служат для регулирования подачи тепла в помещение, но их устанавливают в системе теплоснабжения центрального отопления. Они устанавливаются на подаче теплоносителя и изменяют количество тепла, поступающего в радиатор, в зависимости от температуры в комнате.
3. Термостатический вентиль
Термостатический вентиль управляет температурой подачи отопительной воды в радиатор. Он подключается к циркуляционному насосу и поддерживает комфортную температуру в помещении.
4. Механический регулятор температуры
Механические регуляторы предназначены для ручной настройки температуры на батарее и позволяют регулировать подачу тепла вручную, управляя потоком теплоносителя.

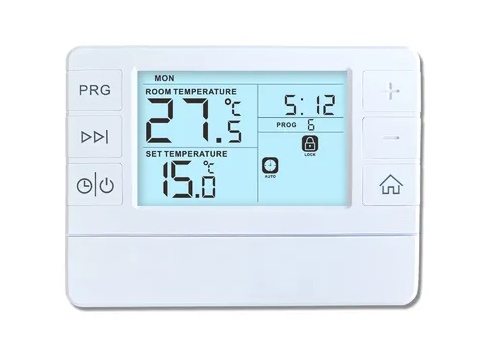

5. Электронный регулятор температуры
Электронные регуляторы температуры оснащены сенсорными экранами и способны с высокой точностью устанавливать требуемую температуру. Они функционируют по принципу термостата, но обеспечивают возможность программирования и автоматического контроля температуры.
Установка регулятора температуры на батарею способна существенно экономить тепло и энергию, а также создавать комфортные условия в помещении. Выбор конкретного типа регулятора зависит от общих требований, возможностей установки и характеристик системы отопления.
Термостатический регулятор
Термостатический регулятор — это устройство, позволяющее поддерживать оптимальные температурные условия в помещении. Он отличается множеством достоинств и широко применяется для регулирования систем теплоснабжения.
Принцип работы термостатического регулятора основан на смещении чувствительного к температуре элемента. Когда температура в помещении достигает установленного уровня, термостат отключает подачу тепла, и вентиль на батарее закрывается, предотвращая перегрев. Когда температура снижается, элемент смещается в противоположную сторону и вентиль открывается для нагрева импульса.
Устройство термостата включает термочувствительный элемент, который может быть как жидкостным, так и охватывающим специальным покрытием. Типы термостатов варьируются в зависимости от способа монтажа и режима работы. К примеру, в загородной гостиной может быть установлен термостат с жидкостным элементом, в то время как в комнате с постоянным пребыванием людей предпочтителен термостат с клапаном конусного типа.
Термостатический регулятор передает сигналы о температуре через подключенное устройство управления – это может быть пульт дистанционного управления, телефон, смартфон или планшет. Подача тепла и управление клапаном осуществляются электрическими термостатами. Нагрев всех жидкостных термостатов инициирует смену состояния одного из двух типов термостатов. В результате вентиль фиксируется в рабочем положении после установки температуры.
Правила выбора регулятора температуры на батарею
Установка регулятора температуры на батарею может значительно повысить уровень комфорта и снизить расход энергии. Рассмотрим основные правила выбора регулятора температуры для радиаторов.
- Определите тип системы отопления в вашем доме. Существуют различные типы регуляторов, включая механические, электронные и программируемые. Выбор зависит от вашей ситуации и технического оснащения системы отопления.
- Изучите функциональные возможности выбранного типа регуляторов, поскольку они могут предлагать разные функции: от простой регулировки температуры до установки программного режима работы.
- Определите необходимость установки регуляторов для каждого радиатора в вашем доме. В некоторых случаях достаточно установить один регулятор на всю систему, а в остальных — для каждого радиатора.
- Выберите подходящий диапазон температур для регуляторов. Некоторые модели могут регулировать температуру в пределах определенного диапазона, другие — обеспечивают более широкий спектр настройки.
- Учитывайте особенности вашего помещения. Если в комнате наблюдаются большие колебания температуры, может потребоваться более точный и чувствительный регулятор.
- Проверьте совместимость выбранного регулятора с уже установленной разводкой и радиаторами. Некоторые регуляторы требуют определенного типа клапана или монтажа.
- Убедитесь, что выбранный регулятор легко установить и подключить. В случае замены радиаторов или клапанов может понадобиться провести дополнительные работы по монтажу и прокладке.
- Обратите внимание на возможность использования терморегулятора в вентиляции и системе кондиционирования. Некоторые регуляторы могут инсталлироваться не только на радиаторы, но и на другие системы отопления и охлаждения.
Правильный выбор регулятора температуры на батарею не только обеспечивает комфортную температуру в помещении, но и снижает расходы на отопление, увеличивая энергетическую эффективность системы.
Учитывайте тип отопления
Выбор регулятора температуры для радиаторов зависит от типа отопления в вашем доме или квартире. Разные системы отопления имеют свои нюансы и требуют различных регуляторов для эффективной работы.
При наличии центрального отопления с радиаторами можно использовать различные устройства для установки регулятора температуры. Например, подходящими вариантами будут термостаты с жидкостным напылением, либо терморегуляторы механического или электронного типа. Важно принимать во внимание рабочую температуру воды, которая может изменяться в зависимости от внешних условий и желаемого комфорта в помещении.
В случае автономного отопления на загородной недвижимости выбор регулятора температуры может быть более ограничен. В некоторых случаях регулировка температуры осуществляется исключительно на самом радиаторе с помощью обратного термостата, что может создать определенные нюансы в эксплуатации, поскольку температура в помещении может постоянно колебаться.
В любом случае, установка терморегуляторов на каждой батарее или радиаторе рекомендуется для всех типов отопления. Они позволяют регулировать температуру в каждой комнате отдельно и способствуют экономии энергии.
Правильный выбор терморегулятора для отопления зависит от технических характеристик системы и потребностей в комфортном микроклимате. Обязательно учитывайте тип отопления при выборе регулятора температуры для батарей.
Разновидности и выбор терморегуляторов
В зависимости от способа исполнения радиаторные вентили делятся на три группы:
- прямые;
- угловые;
- в составе гарнитуры подключения отопительных приборов.
Если с прямыми и угловыми терморегуляторами все ясно, то гарнитура заслуживает отдельного упоминания. Она обеспечивает одновременную установку термостата на батарею и подключение ее к трубам, выходящим прямо из пола. Хотя стоимость такой гарнитуры может быть выше, чем у традиционных подводок, ее внешний вид будет значительно более эстетичным.
Для двухтрубных систем с циркуляционным насосом отопления подходят любые из перечисленных клапанов. Вопрос заключается в способе подключения отопительного прибора, технические характеристики которых в основном идентичны. Однако для однотрубной схемы лучше выбирать специальные терморегуляторы с увеличенным проходным сечением седла. Такие клапаны обеспечивают меньшее гидравлическое сопротивление, что особенно заметно на схемах:
Помимо клапанов, необходимо выбрать также и термоголовки для батарей. И здесь стоит обратить внимание: клапан и головка должны быть от одного производителя, а резьбы должны совпадать. Стандартная резьба для вентилей обычно составляет М28 и М30. В общем, выбор конструкций головок достаточно ограничен, помимо стандартных элементов со встроенным сильфоном, существуют также изделия с электронным блоком управления и дисплеем. Эти терморегуляторы имеют возможность программирования и позволяют настраивать различные температуры в комнате на протяжении дня.
Совет. При выборе программируемой термостатической головки учтите, что она требует источника питания от батарей или сети. Для корректной работы терморегулятора необходимо внимательно следить за наличием электричества.
Если ваш план по установке отопительных приборов включает размещение их за экранами или в помещениях с плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за недостаточного движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на несколько градусов. Поэтому кроме терморегулятора рекомендуем приобрести выносной датчик с капиллярной трубкой для более точной работы.
Датчик, расположенный за экраном, будет управлять термостатом, поддерживая правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который также подключается капиллярной трубкой. Однако необходимо быть внимательным: не все вентиляторы совместимы с такими термоголовками, поэтому при выборе терморегулятора стоит проконсультироваться с продавцом.
Напоследок немножко информации о производителях радиаторных клапанов. Их количество значительно возросло, в том числе появились китайские бренды, однако качество таких изделий зачастую остаётся под вопросом. Рекомендуется выбирать терморегуляторы известных брендов, надежность которых не вызывает сомнения:
Установка и настройка
Перед тем как приобрести и установить терморегулятор на батарею, убедитесь, что ваш отопительный прибор не имеет встроенного клапана. Это важно для стальных панельных радиаторов некоторых брендов, таких как KERMI или HEIMEIER. Для этих моделей достаточно купить лишь термостатическую головку с подходящей резьбой и установить ее в соответствующее место.
Настройка и установка терморегулятора на батарею собственными руками не должны вызывать больших трудностей. Вот несколько рекомендаций:
- Устанавливайте вентиль только на подающем трубопроводе.
- Обязательно соблюдайте направление потока, указанное в инструкции на изделие.
- При монтаже используйте американки, которые позволят в будущем удобно разобрать узел.
- Положение клапана и головки, а также расстояния до ближайших конструкций указаны в схеме:
Если в терморегуляторе не предусмотрена механическая блокировка потока теплоносителя, то для обслуживания радиатора предварительно над клапаном необходимо установить дополнительный шаровой кран, что показано на схеме:
Монтаж термоголовки
Крепление элемента к корпусу вентиля осуществляется одним из двух способов – с использованием резьбы или защелкивания, как это делает компания DANFOSS. В любом случае, сначала снимите защитный колпачок с буксы клапана, затем вращением ручки головки выполните установку в положение максимума, и после этого вставьте ее в гнездо. Вы должны услышать щелчок, что будет означать, что установка прошла успешно.
Вентили некоторых производителей и все головки оборудованы функцией преднастройки. Это заявление преднастроенного диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях может быть ключ для фиксации головки в определённом положении.
Эксплуатационная настройка термостата батареи осуществляется с помощью ручки, на которой нанесена шкала и цифры (обозначения температур). Обычно диапазон регулировки составляет от 16 до 28 °С, а в положении * клапан автоматически поддерживает температуру воздуха в 6—7 °С, чтобы избежать размораживания труб и системы.
В завершение стоит упомянуть о совместимости терморегуляторов с чугунными батареями. Хотя противопоказаний к установке никаких нет, эффективность работы термостатов может оставаться под вопросом. Чугунные радиаторы довольно массивны и вмещают много воды, что делает их инертными — это значит, что они будут долго реагировать на автоматическое регулирование. В таких случаях лучше использовать обычный кран на подаче и балансировочный — на обратке.
Рекомендации по выбору
Выбор конструкций клапана и термоголовки зависит от типа системы отопления и условий монтажа устройства. Для управления потоком теплоносителя в однотрубных системах обогрева рекомендуются клапаны с повышенной пропускной способностью и низким гидравлическим сопротивлением (маркировка изделия производства DANFOSS — RA-G, RA-KE, RA-KEW).
Такие же рекомендации можно дать и для двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без создания дополнительного давления. Если же система отопления является двухтрубной с принудительной циркуляцией, важно выбрать клапан, обеспечивающий возможность регулировки пропускной способности (маркировка DANFOSS — RA-N, RA-K, RA-KW). Регулировка производится достаточно просто и не требует использования специального инструмента.
После выбора клапана важно также определиться с типом термоголовки. Они предлагаются в следующих вариантах:
- С внутренним термоэлементом (как на схеме, представленной выше).
- С выносным температурным датчиком.
- С внешним регулятором.
- Электронные (программируемые).
- Антивандальные головки.
Стандартный терморегулятор с внутренним датчиком может быть установлен, если существует возможность разместить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора. Это позволит обеспечить его эффективную работу, как показано на рисунке:
Внимание! Установка терморегулятора на батарею в вертикальном положении недопустима. Тепловой поток от подающего трубопровода и корпуса клапана окажет влияние на сильфон, что приведет к некорректной работе устройства.
Если горизонтальный монтаж головки невозможен, целесообразно приобрести выносной датчик температуры вместе с капиллярной трубкой длиной 2 метров. На таком расстоянии от радиатора можно расположить устройство, прикрепив его к стене:
Кроме причин, связанных с вертикальным монтажом, есть и другие объективные причины для использования выносного датчика:
- радиаторы отопления с регулятором температуры расположены под плотными шторами;
- в непосредственной близости от термоголовки проходят трубы с горячей водой или находится другой источник тепла;
- батарея располагается под широким подоконником;
- внутренний термоэлемент подвергается воздействию сквозняков.
В интерьере, где высокие требования к эстетике, радиаторы часто скрываются за декоративными экранами. В такой ситуации терморегулятор, находясь за экраном, регистрирует температуру горячего воздуха, что может привести к полной блокировке теплоносителя. Более того, данный метод затрудняет доступ к регулировке устройства. В этом случае выбор следует остановить на выносном регуляторе, комбинируемом с датчиком. Возможности его расположения показаны на картинке:
Как установить терморегулятор на батарею
Первая рекомендация заключается в том, что не стоит устанавливать термоголовки на все радиаторы, которые входят в поле зрения. Правило гласит: регулировке должны подвергаться только те радиаторы, суммарная мощность которых составляет 50% и более от всей мощности в комнате. Например, если в помещении установлено два нагревателя, то один из них, мощность которого больше, должен быть оснащен термостатом.
Совет. Если для отопления использованы чугунные радиаторы, использование термостатических клапанов для поддержания микроклимата будет малорезультативным. Дело в том, что чугунные батареи инертны, и после перекрытия потока теплоносителя они долго продолжают излучать тепло и, наоборот, долго нагреваются. Установка клапанов не будет оправданной, и времени и ресурсов уйдет напрасно.
Первую часть устройства — клапан — рекомендуют монтировать на подводящий трубопровод сразу при подключении радиатора к системе отопления. Если же требуете врезать его в уже собранную систему, необходимо демонтировать подводку подачи. Это может быть затруднительным, особенно если используются стальные трубы, так как потребуется инструмент для нарезки труб и нарезания резьбы.
После установки термостата на батарею термоголовка монтируется без использования инструментов. Необходимо лишь совместить метки на корпусах и аккуратно вставить до щелчка, который подтверждает успешную установку.
Установить антивандальный терморегулятор сложнее, для этого понадобится шестигранный ключ размером 2 мм. Совместите нужные метки, как это показано на схеме, затем прижмите термоголовку и зафиксируйте болт, находящийся сбоку, с помощью шестигранника.
Монтаж выносного датчика и регулятора следует проводить на свободной от мебели и интерьеров стене на высоте 1.2—1.6 метра от пола, как показывается на схеме:
Сначала дюбелями прикрепите монтажную пластину к стене, а затем на нее простым нажатием защелкивайте корпус. Капиллярная трубка фиксируется к стене с помощью пластиковых хомутиков, которые обычно идут в комплекте с устройством.
Кроме штатной регулировки температуры на головках также предусмотрены возможности настройки терморегулятора на максимальные и минимальные пределы, выход за которые невозможен. Для этого предназначены ограничительные штифты, которые находятся на задней части устройства. Один из них следует удалить, а после отладки системы вернуть обратно в отверстие под обозначенной меткой:
