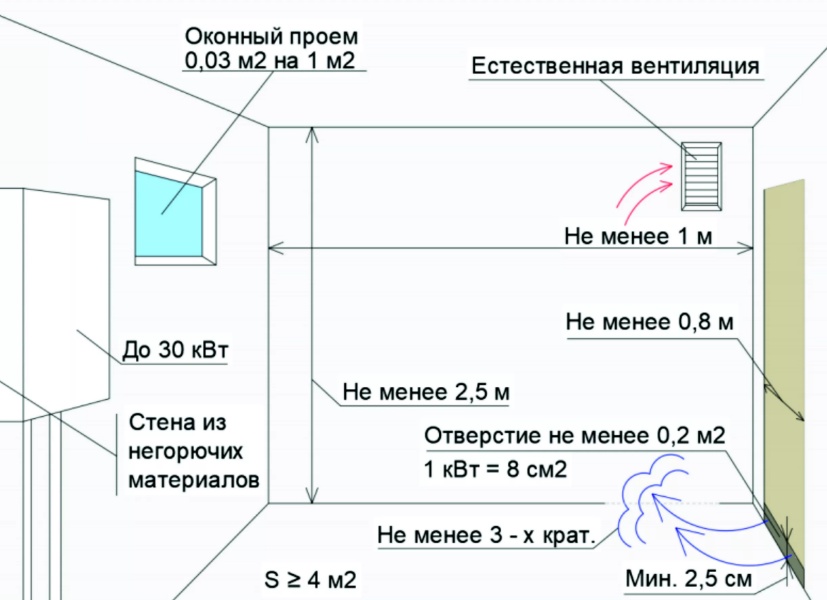

Размеры газовых котельных в частных домах

Размер бойлерной в частном доме, предназначенной для работы на газе, должен учитывать не только регламентные требования СНиП, но и удовлетворять нуждам его владельцев. Оптимальные размеры такого помещения составляют 2 метра на 3 метра. Объем (кубатура) этого пространства можно вычислить с использованием формулы, где мощность котла в киловаттах умножается на 0,2 м³. Важно помнить, что минимально допустимая кубатура составляет 15 м³.

5 ошибок при строительстве котельной в частном доме

Построив котельную за 90 000 ₽, я допустил несколько ошибок, что привело к необходимости внесения значительных изменений.

В 2018 году я сменил хрущёвку на частный дом, и через год начал задумываться о строительстве котельной. Это помещение должно было служить для установки различных технических устройств, таких как отопительный котел, бойлер, насосы и другие компоненты системы отопления.

Я планировал пристроить котельную сбоку от дома и подключить центральный водопровод, а позже — газ. Поскольку у меня не было достаточного опыта, я основывался на видеороликах в интернете и рекомендациях знакомых. С течением времени я понял, что допустил множество ошибок и что теперь мог бы поступить иначе. Позвольте мне рассказать, как избежать подобных неудач.

Рассылка Т—Ж о дизайне и недвижимости

Лайфхаки о покупке, ремонте и аренде жилья теперь могут приходить на ваш адрес раз в две недели. Бесплатно.

Выбор места под котельную без тщательного планирования

В чем проблема. У меня не было четкого проекта или продуманного плана, где именно делать пристройку. Поэтому я выбрал место, основываясь на принципе минимального вмешательства и удобного доступа: у моей котельной имеется вход только с улицы, и попасть в неё из дома невозможно.

Когда дело дошло до подключения к газу и водопроводу, выяснилось, что моя пристройка находится в самом удаленном углу участка, когда трубы для этих коммуникаций проложены вдоль дороги. Это обернулось дополнительными затратами на прокладку труб — по моим расчетам, один метр подземной трубы стоил 2128 ₽, что привело к переплате примерно на 10 000 ₽ из-за продолжительности прокладки.

Более того, чем ближе котельная к точкам подключения, тем меньше риск пересечения коммуникационных линий. Например, монтажники проложили водопровод и газовую трубу на разных глубинах — одна над другой. Но под землей могут находиться и другие коммуникации: электрические кабели, канализация, линия интернета и многие другие. Каждое раскопка при необходимости ремонта подразумевает риск повредить другие линии.

Как избежать подобного. Перед началом строительства узнайте, где проходят все коммуникации, и располагайте котельную ближе к ним. Но не забывайте и о комфорте: если у котельной будет отдельный вход, зимой придется расчищать снег перед ней. Путь к помещению не должен быть слишком длинным, чтобы не проводить много времени на уборку снега.

Внутри дома котельную желательно размещать со стороны дороги — ближе к центральным сетям. Также хорошо, когда она соседствует с санузлами и кухнями: это позволит легче прокладывать трубы и поддерживать необходимый угол наклона для канализации.

Требования к котельной на газ в частном доме

Нормативные требования, касающиеся строительства помещений, где будут установлены котлы, а также нюансов их установки изложены в СНиП 42.01.2002 и 41.01.2003. Указанные документы считаются актуальными на 2021 год, и понимание этих норм критично для владельцев частных домов, использующих газовое отопление. Несмотря на то что часто на проектирование таких помещений нанимают специализированные организации, качество эксплуатации котельной, а также взаимодействие с газоснабжающей компанией ляжет на ваши плечи.

Независимо от того, какой именно тип котельной вы намерены обустроить (позже мы рассмотрим подробнее различные варианты), есть ряд обязательных правил, которых следует придерживаться в любом случае.

• Конструктивные элементы котельной, включая пол, стены и потолок, должны быть выполнены из железобетона, кирпича или бетона. При внутренней отделке должны использоваться только материалы с огнестойкими свойствами (например, специальные штукатурки). Пол также должен быть выполнен из негорючих материалов и быть ровным по всей площади.
• Максимальное количество отопительных приборов, которое может находиться в одной бойлерной, — два.
• Внутри котельной не должны располагаться горючие вещества, так как это увеличивает риск возникновения пожара или взрыва.
• Все котлы и вторичное оборудование, которое подключено к электросети, обязательно должны быть заземлены.
• Если вы используете котел с дымоходом, выводящим продукты сгорания на улицу, в помещении необходимо устроить принудительный воздухообмен, помимо естественной вентиляции.
• Обязательны наличие водопровода и канализации.
• В эксплуатационном паспорте каждого котла указаны необходимые свободные пространства для обслуживания, сервиса и ремонта, которые нужно обеспечить вокруг оборудования. Следует строго соблюдать эти рекомендации.
• Диаметр дымохода нельзя уменьшать на протяжении всей его длины — диаметр должен соответствовать диаметру выходного отверстия котла или быть больше. Это важно для поддержания тяги.
• Дымоход необходимо выводить через стену или чердак только с использованием огнезащитных элементов и соединений.
• Для газовой котельной существует целый ряд требований на обустройство сетей и коммуникаций — электричества, водо- и газоснабжения, а также водоотведения.
• Требования к электрической сети, подключенной к котельной: однофазный ток, напряжение 220В, сила тока 20А. Желательно установить в котельной индивидуальный автоматически предохранитель и оборудование для заземления.
• Количество запорных узлов должно соответствовать количеству котлов в котельной, каждому котлу необходим свой запорный узел.
• В котельной обязательно должен быть водопровод, подключенный к системе отопления и горячего водоснабжения.
• Все аварийные стоки воды из бойлера и всех сетей водоснабжения, если это необходимо, должны выводиться в канализацию, размещенную в котельной.

Помещение для котельной

Правильное расположение котельной — ключевой момент, который нужно учитывать при проектировании дома. Какой вариант будет оптимальным, зависит от множества факторов, таких как конструкция и мощность котла, бюджет, наличие свободных площадей.

• Наиболее экономичный выбор — встроенная котельная. В этом случае достаточно установить котел в одной из помещений коттеджа, предназначенном для безопасной эксплуатации. Использовать встроенную котельную можно только для котлов мощностью до 60 кВт. В целях безопасности такие котельные лучше размещать подальше от главного входа, чтобы в случае возгорания жители могли покинуть дом без особых рисков. При этом ограничения по этажности отсутствуют — котельная может находиться на любом этаже.
• Котельная в форме пристройки обычно применяется для более мощных отопительных приборов, так как существуют меньше ограничений по характеристикам монтируемого оборудования. Важно, чтобы она не находилась рядом с жилыми помещениями, как, например, гостиная или спальня, так как некоторые котлы могут быть очень шумными в работе. Также данное помещение должно иметь общую стену с обогреваемым домом, в нем важно учитывать все требования СНиП по противопожарной безопасности.
• Универсальным решением является размещение отопительного оборудования в отдельном здании, находящемся на значительном удалении от жилого дома. Этот вариант подходит для любых котлов, при установке которых соблюдаются правила пожарной безопасности, однако такой подход потребует значительных финансовых вложений на создание и прокладку теплотрассы. Рекомендуется не экономить на теплотрассе, производимой на заводе, так как это значительно снизит теплопотери и возможные утечки.
• Существуют также модульные котельные, изготовленные из сэндвич-панелей на заводах, которые уже готовы к эксплуатации на момент установки на участке. Этот надежный вариант подходит как для постоянного, так и для временного использования, такие котельные можно делать мобильными, установив на грузовик или другое транспортное средство.

Вентиляция

Особое внимание следует уделить важности качественного воздухообмена в работе газового оборудования. Дело в том, что недостаток кислорода приводит к нарушению процесса сгорания топлива, что, в свою очередь, вызывает образование копоти на стенках котла, ухудшает тепловую эффективность и приводит к увеличению потребления газа. К тому же в случае аварийного выброса угарного газа значительно возрастает риск отравления углекислым газом, который быстро проникает в жилые помещения.

Размер сечения вентиляции с улицы должен составлять 6-8 см² на 1 кВт мощности:

• до 40 кВт — от 240 см² (размер 10х20 см);
• до 60 кВт — от 360 см² (размер 20х18 см);
• до 80 кВт — от 480 см² (размер 22х22 см);
• до 100 кВт — от 600 см² (размер 30х20 см).

Чтобы приток воздуха был достаточен не только для работы котла, но и для вытяжки продуктов горения, обмен воздуха должен составлять не менее трёхкратного воздухообмена. Таким образом, для комнаты объемом 15 м³ будет необходимо 45 м³ воздуха, проходящего через вентиляционное отверстие в течение часа. Скорость воздухообмена будет зависеть от особенностей вытяжного устройства и сечения труб, а также прочих факторов, указанных в СП.

Нормативные документы при монтаже газового котла

Все аспекты монтажа систем, связанных с газопотреблением, газораспределением и объектами, использующими сжиженные углеводороды (СУГ), регламентированы базовыми нормативными документами по проектированию и строительству газораспределительных систем, которые объединяются в своды правил, сокращенно именуемые СП.

Проектирование котельной должно соответствовать минимум трём основным СП. Это обязательно, поскольку оборудование, использующее горючий природный газ, потенциально взрывоопасно. Более того, это топливо в большинстве случаев находится под высоким избыточным давлением, достигающим 0,07 МПа.

При оформлении понадобится следующий набор нормативных документов:

• СП 42-101-2003, действующий с 8 июля 2003 года, который описывает достоверные (полученные в ходе независимых экспериментов) научные данные, позволяющие реализовать соответствующие технические решения в проектировании и строительстве газораспределительных систем, изготовленных как из металлических, так и из полиэтиленовых труб.
• СП 62.13330.2011, вступивший в силу с 1 января 2011 года, стандартизирует устройство газораспределительных систем.
• СП 402.1325800.2018, одобренный Министерством строительства и жилищно-коммунального хозяйства с 5 декабря 2018 года, который обрабатывает требования по использованию систем газопотребления в жилых домах.

Дополнительно важные сведения по вопросам пожарной безопасности и оснастки современных котельных содержатся в разных частях других нормативных документов. В пятом разделе свода правил СП 281.1325800.2016 представлены аудиовизуальные решения для теплогенераторов. Для более подробной информации можно обратиться к более ранней версии СП 41-104-2000, касающейся проектирования автономных систем теплоснабжения, где представлена конкретика. В СП 7.13130.2013 указаны требования к пожарной безопасности дымоходов систем отопления. Кроме того, документ СП 31-106-2002 (разделы 6.2 и 6.3) упоминает правила эксплуатации тепловых сетей в одноквартирных домах, а пункт 4.4.8 обращает внимание на установку насосов в помещениях с теплогенератором. Нормы устройства котельных в отдельно стоящих зданиях объясняются в СП 124.13330.2012.

Квалифицированные специалисты должны хорошо ориентироваться в перечисленных нормативных документах для грамотного монтажа газовой котельной в частном доме. Эти нормативы содержат рекомендации по расположению оборудования и труб, расстоянию между компонентами тепловой сети, а также специфике выходов для отопления или горячего водоснабжения.

Обратите внимание! В своде правил 89.13330.2016 указаны размеры газовых котельных для объектов, мощность которых превышает 360 кВт, что относится к многоэтажным зданиям общей площадью от 3000 квадратов. Соответственно, ссылаться на эти нормы при установке обычного газового котла — неверно.

Оборудование для котельной в частном доме

Ключевым элементом системы является котел, который предназначен для обеспечения вашего жилья теплом и горячей водой.

Также необходим отдельный электронагреватель, который используется для нагрева воды для бытовых нужд.

Система, позволяющая уравновешивать давление внутри отопительных систем.

К этому устройству подключаются все остальные компоненты, которые следят за объемом, температурой и давлением жидкостей в системе.

Дымоход предназначен для вывода продуктов сгорания топлива в атмосферу, что подходит исключительно для газовых отопительных систем.

Радиатор — важный элемент системы отопления, предназначенный для увеличения скорости циркуляции теплоносителя.

Предохранительный клапан служит для сброса избытка жидкости и газа из трубопровода. Этот механизм крайне необходим для защиты системы от повреждений.

Также потребуется система труб, предназначенная для подачи и отвода воздуха.

• Трубопроводы и арматура для них.
• Система вентиляции.
• Домашний электрощиток.

Если у вас достаточно места в котельной для размещения всего перечисленного оборудования, это будет идеальный вариант. Однако при ограниченном пространстве некоторые элементы можно разместить в ванной комнате или кухне.

Требования к котельной в частном коттедже

Соблюдение всех официальных требований — это крайне важный аспект строительства котельной. Основная часть документов изложена в СП 62.13330.2011; СП 42-101-2003; СП 402.1325800.2018; СП 60.13330.2012.

Перед началом строительства настоятельно рекомендуется уточнить у газоснабжающих компаний, какие именно характеристики из перечисленных важны для вашего проекта. Это необходимо, поскольку нормативы и требования, присутствующие в этих документах, не всегда согласованы между собой, что может вызвать разногласия.

Площадь котельной в частном коттедже

Размеры котельной в частном доме также регулируются упомянутыми нормативами.

Минимальные размеры котельной, находящейся в загородном доме, составляют 2 метра в высоту и 13,5 м³ в кубатуре. Теплопроизводительность такой котельной не должна превышать 60 кВт.

Если мощность котла составляет от 60 кВт до 150 кВт, котельную можно размещать только в отдельном помещении на любом этаже, в этом случае кубатура должна быть более 15 м³. При мощности от 150 кВт до 350 кВт придется располагать устройство либо на первом этаже, либо в цокольном этаже. Наиболее правильным решением будет расположить котельную в виде пристройки либо в отдельном здании.

Требования к окнам

Размеры окон о котельной в частном загородном доме должны соответствовать установленным нормам. Чтобы избежать различных проблем, необходимо строго следить за соблюдением всех нормативных документов. Исключительно соблюдение всех указанных правил позволит сделать эксплуатацию окон в котельной наиболее безопасной.

1. Площадь окна в котельной частного дома должна быть не менее 0,8 м² для стекла толщиной 3 мм, 1,0 м² для 4 мм и 1,5 м² для 5 мм.
2. Windows in the boiler room of a private house прочные и металлопластиковые.
3. Если объем котельной превышает 15 кубических метров, к площади окна добавляется в среднем 0,03 квадратных метров на каждый дополнительный кубический метр.
4. Для снижения теплопотерь окна обязательно должны быть утеплены.

Вентиляция в котельной частного дома

Вентиляция котельной в загородном доме регулируется теми же нормативами безопасности, касающимися работы отопительных систем. Несоблюдение этих норм может привести к возникновению небезопасных ситуаций для жизни и здоровья.

Существует два типа вентиляции: естественная и принудительная.

Чаще всего используется естественная вентиляция, которая устроена так, что в котельную поступает свежий воздух через входное отверстие, расположенное напротив котла, а высасываемые продукты горения изготавливаются через вытяжное отверстие. Вытяжка в котельной должна обеспечивать трикратный воздухообмен за час.

При принудительной вентиляции воздух подается через насосы и вентиляторы, что обеспечивается за счет разности температур и давления в помещениях. Для успешного воздухообмена необходимо правильно располагать вентиляционные отверстия.

Требования к дверям в котельной

Дверь котельной в частном доме по нормам должна быть легко срываемой с петель в случае взрыва. Это позволяет уменьшить разрушения, которые могут произойти; в случае, если дверь будет плотно закрыта, энергия взрывной волны будет сосредоточена внутри помещения. Также необходимо обеспечить защиту помещения от посторонних лиц с внешней стороны.

Требования к стенам

Стены котельной должны быть несущими или самонесущими и выполненными только из негорючих, безопасных материалов. Согласно нормам, стены должны соответствовать требованиям 2 типа пожарной безопасности, что означает защиту от горения и сохранение структурной целостности в течение как минимум 45 минут во время воздействия огня.

В большинстве случаев стены строят из кирпича, пенобетона или газобетона. При достаточной толщине такие материалы могут обеспечивать защиту от воздействия открытого огня до трех часов.

Требования к котельным на твердом и жидком топливе

К котельным, работающим на твердом или жидком топливе, предъявляются особые требования, которые во многом схожи с нормами для газовых систем. Рассмотрим основные:

• Каждая котельная должна иметь выход на улицу, независимо от его расположения;
• Все поверхности должны быть защищены от теплового воздействия и риска возгорания;
• Установка отопительного оборудования должна находиться не менее чем в 10 см от стен;
• Наличие окна является обязательным;
• Ширина дверного проема должна составлять не менее 80 см;
• Обязательно наличие склада для хранения топлива, который должен быть крытым, но не отапливаемым.
