В случае, когда после установки в перекрытии возникает необходимость дополнительно проработать отверстие, первая задача — это усиление плиты. Для этой цели используют композитные материалы, такие как углеволокно. В качестве альтернативы можно укрепить как верхнюю, так и нижнюю плоскости отверстия с помощью арматурной сетки, закрепляя ее к арматуре самой плиты. Важно помнить, что необходимо произвести перерасчет несущей способности плиты.
Рассчитание и проектирование усиления многопустотной плиты перекрытия
Большинство современных строений, возведенных как в наше время, так и в предыдущем столетии, имеют структуру, основанную на использовании железобетонных плит перекрытий. Несмотря на отличную надежность и устойчивость таких конструкций, со временем, по причинам износа или в ходе модернизации, может возникнуть необходимость в усилении плит перекрытий. Это может быть вызвано, прежде всего, физическим износом конструктивных элементов, которые в результате воздействия времени и внешних факторов частично утративших свои первоначальные рабочие характеристики, что касается их несущей способности. Кроме того, усиление может потребоваться в связи с переоборудованием и модернизацией зданий и сооружений, когда изменяются параметры в результате строительства дополнительных уровней или увеличения нагрузки на существующие конструкции. Следует отметить, что эксплуатация объектов с утратой прочностных характеристик перекрытий или с несущими элементами, подвергающимися высоким нагрузкам, превышающим расчетные допустимые параметры, является недопустимой. Это может не только привести к обрушению здания или сооружения, но и представлять угрозу для жизни и здоровья людей, а также вызывать экономические потери из-за утраты имущественных активов и оборудования.
Усиление перекрытий встречается нередко и в обычных многоквартирных домах. Причинами могут быть, как физический износ, вызванный механическими нагрузками и воздействием внешней среды, так и проведение незаконных перепланировок, осуществленных соседями. Разрушение несущих конструкций может приводить к прогрессирующим разрушениям, которые необходимо немедленно устранять для избежания аварийных ситуаций и негативных последствий.
В некоторых случаях усиление является плановым мероприятием, предусмотренным сроками службы объектов, с целью поддержания рабочих параметров прочности строительных конструкций, зданий и сооружений. Укрепление может быть необходимо и для новых зданий, причиной чего могут являться монтажные дефекты или необходимость устранения инженерных ошибок и недочетов, допущенных на стадии проектирования. Реконструкция зданий является обязательным этапом для всех типов сооружений и может потребоваться заранее при изменении условий эксплуатации. Избыточные нагрузки и вибрация способствуют быстрому износу строительных конструкций, которые нуждаются в своевременном ремонте.
Срок службы здания, как правило, указывается в паспорте, а частота осмотров и проверок целостности, запланированных ремонтов устанавливается ответственными лицами за состояние объектов с составлением соответствующих актов и документов.
Способы усиления плит перекрытия
Усиление плит перекрытия может потребоваться в тех случаях, когда есть основания полагать, что перекрытие находится в предаварийном состоянии.
К таким основаниям можно отнести:
- механическое повреждение конструкций;
- воздействие агрессивных кислотных и щелочных сред, например, в условиях химического или пищевого производства;
- влияние атмосферных осадков и перепадов температур;
- установка на перекрытие технологического оборудования, не предусмотренного проектом, или его износ, в результате чего возникает постоянное динамическое воздействие;
- воздействие высокой температуры во время пожаров;
- ударная волна от землетрясений или взрывов.
Типы плит перекрытия
- Полнотелая (монолитная) плита, в которой отсутствуют внутренние пустоты. Они применяются на нижних этажах зданий и в производственных зонах. У данного типа есть несколько подвидов:
- Безбалочная плита.
- Кессонная плита (с ячеистой структурой).
- Ребристая плита.
Когда необходимо проводить усиление?
Существует несколько факторов, указывающих на необходимость проведения усиления плиты перекрытия:
- Недостаточная несущая способность;
- Неплохое, но удовлетворительное техническое состояние конструкции;
- Увеличение эксплуатационных нагрузок на перекрытие;
- Начальная коррозия арматурных стержней;
- Образование ржавчины из-за недостаточной толщины слоя бетона.
Квалифицированный эксперт сможет диагностировать причины повреждения конструкции и предложить оптимальные решения для их устранения. Усиление плит перекрытия требует наличия специального оборудования и экспертизы, поэтому настоятельно рекомендуется доверять этот процесс профессиональным рабочим, а не пытаться выполнить ремонт самостоятельно.
Технологии и методы усиления перекрытий
Технология усиления перекрытий будет зависеть от состояния конструкции, необходимого уровня усиления и доступных ресурсов. Рассмотрим ключевые методы:
Одной из технологий является наклеивание тонких полос углеволокна на поврежденные участки перекрытия. Этот метод проявляет свою эффективность особенно для железобетонных конструкций, обеспечивая значительное повышение их несущей способности.
Этапы работ по усилению с использованием углеволокна:
— Разработка проекта усиления;
Дополнительное армирование может быть использовано как во время строительства новых перекрытий, так и для усиления уже существующих конструкций. Этот метод не только повышает прочность конструкции, но также улучшает огнестойкость перекрытий.
Суть инъекционного метода заключается в нагнетании специальных растворов в поры и трещины перекрытия. Это действие позволяет восстановить монолитность конструкции и повысить ее общую прочность. Данный метод также оказывается эффективным для создания гидроизоляции.
Метод торкретирования предполагает нанесение бетонной смеси под давлением на поверхность перекрытия. Различают два способа торкретирования: сухой и мокрый. Эта технология позволяет создать плотный дополнительный слой, который значительно усиливает конструкцию.
— Возможность высокой адгезии к существующей поверхности;
— Применимость к неровным поверхностям;
— Скорость выполнения работ;
— Высокая плотность и прочность получаемого бетонного слоя.
В некоторых случаях также может потребоваться установка дополнительных балок или колонн для равномерного распределения нагрузки и усиления конструкции перекрытия.
Значение профессионального подхода
Усиление перекрытий требует высокой квалификации и знаний в данной области. Ошибки, допущенные в процессе выполнения работ, могут не только привести к отсутствию желаемого результата, но и усугубить ситуацию, ухудшая состояние конструкции. Поэтому крайне важно доверять работы по усилению профессиональным специалистам.
Профессионалы выполняют тщательное обследование конструкции, осуществляют необходимые расчеты и разрабатывают эффективный план усиления. Они также принимают в расчет особенности здания и условия его эксплуатации при выборе материалов и методов для усиления.
Расчет усиления плит перекрытия
Перед выбором метода усиления перекрытий необходимо определить оказываемые на них нагрузки, запасы прочности конструкций, а также степень разрушения. Наиболее важным параметром является предельно допустимая нагрузка, которая может варьироваться для монолитных, армированных и пустотных плит.
Для пустотных изделий предельные значения действующих сил выражаются в килограммах и рассчитываются как произведение максимально допустимого усилия на единицу площади на общую площадь элемента. Массу модели железобетонной конструкции можно узнать у производителя. Площадь рассчитывается как произведение длины и ширины. После получения значения от произведения следует вычесть вес самой плиты, стяжки, декоративного покрытия и теплоизоляционных материалов. Остаток будет соответствовать предельно допустимой нагрузке на перекрытие. При этом следует учитывать как постоянные, так и динамические нагрузки.
После определения нагрузки выполняется расчет сечений элементов, задействованных в усилении. При этом необходимо учитывать требования соответствующих норм, таких как СП 63.13330-2012 и другие отраслевые стандарты. Точно выполнить расчет усиления пустотной плиты или любых других элементов здания сможет только опытный инженер-строитель. Подготовка к проведению ремонтных или восстановительных работ требует особого внимания и контроля со стороны специалистов.
Конструктивные решения
Особенное внимание стоит уделять узлам усиления плит, а также точкам их соединения и опорным поверхностям. В строительстве применяются стандартные схемы усиления, которые облегчают работу проектировщика. Эти схемы различаются для монолитных и пустотных перекрытий. Наращивание бетона может осуществляться как с верхней, так и с нижней стороны. Для монолитных перекрытий гораздо удобнее выполнять усиление верхней поверхности.
Возможные варианты усиления для монолитных плит:
- армирование растянутой зоны с применением торкретирования (нанесение бетонной смеси специальным оборудованием);
- полное армирование и наращивание верхнего слоя плиты;
- установка дополнительной звукоизоляции и виброзащиты с выполнением подвесной опалубки.
Основные схемы усиления пустотных плит перекрытия могут включать:
- наращивание верхнего слоя бетона (торкретированием) с включением металлической сетки;
- армирование нижнего пояса с объединением арматуры и плиты;
- бетонирование пустот с армированием с использованием сеток и установкой двутавров;
- отдельное армирование опорных зон в местах примыкания к стенам.
Восстановление прочности несущих элементов может понадобиться зданиям любого назначения, включая частные жилые дома. Выбор подходящего метода и схемы усиления будет зависеть от объема повреждений технических элементов, параметров самого строения и условий его эксплуатации.
Усиление пустотных плит перекрытия
Пустотные плиты перекрытия, благодаря их легкости и хорошей несущей способности, широко используются в строительстве. Однако, в определенных ситуациях может понадобиться усиление этих конструкций для того, чтобы повысить их прочность и устойчивость. Рассмотрим несколько методов усиления пустотных плит:
- Добавление армирования: Внедрение дополнительных арматурных стержней или сеток в структуру пустотных плит позволяет улучшить их несущие характеристики. Армирование может быть выполнено как в виде вертикальных, так и горизонтальных элементов, укрепляющих бетон.

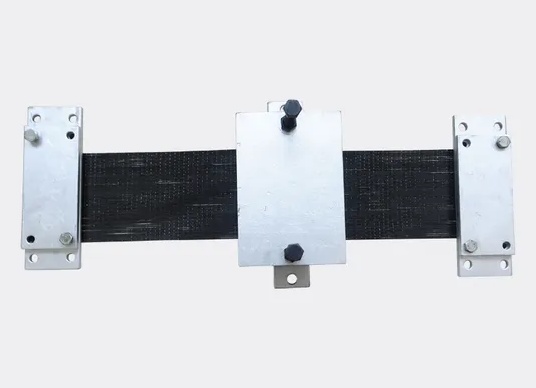

- Использование композитных материалов: Применение внешних композитных материалов, таких как стеклопластиковые или углепластиковые ленты, на поверхности пустотных плит позволяет укрепить конструкции. Эти легкие и прочные материалы способны существенно улучшить прочностные характеристики.
- Заливка дополнительного бетона: Заливка бетоном пустот плиты повышает её массу и прочность. Этот метод также позволяет улучшить звукоизоляцию и теплоизоляцию перекрытия.
- Применение прессованных стержней: Внедрение прессованных стержней внутрь пустотных плит усиливает их структуру, повышая способность перекрытия выдерживать динамические нагрузки.
- Использование фибробетона: Применение фибробетона с добавлением волокон из стекла или полипропилена может стать эффективным способом усиления пустотных плит. Фибробетон придаёт конструкции дополнительную прочность и гибкость.
Заключение
Усиление перекрытий — важный этап, обеспечивающий прочность и долговечность зданий. С развитием строительных технологий появляются новые и эффективные методы, значительно повышающие надежность конструкций.
Необходимо подчеркнуть, что выбор метода усиления должен основываться на тщательном анализе специфики конструкции, степени износа и требований к ней. Сотрудничество с опытными инженерами и использование передовых технологий обеспечивают создание надежных и прочных зданий, способных выдерживать различные нагрузки и сложные эксплуатационные условия.
