Правила и секреты установки биметаллических радиаторов отопления

При проверке герметичности отопительной системы очень важно обратить внимание на температуру радиаторов. Все секции должны иметь одинаковые температурные показатели, и если разница превышает 5°C, это может сигнализировать о наличии неисправности в системе или неправильном подключении.

Установка биметаллических радиаторов отопления

Если вы находитесь на стадии строительства нового жилья, вам не предстоит сталкиваться с вопросом демонтажа. Однако большинство владельцев квартир и частных домов неизбежно сталкиваются с необходимостью удаления старых чугунных или металлических батарей при установке биметаллических радиаторов. Создается впечатление, что демонтаж — это простая задача, но многие стремятся выполнить ее аккуратно, чтобы не испортить стены жилья.

Демонтаж старых чугунных батарей с использованием болгарки

Демонтаж старых радиаторов начинается со слива воды из системы отопления. Владельцы загородных домов и коттеджей имеют определенные преимущества — они могут выполнить эту работу самостоятельно, без необходимости обращаться в ЖЭК. В отличие от них, жильцам многоквартирных домов гораздо сложнее найти слесаря. Это требует не только координации с ним на определенный день, но и ненавязчивой оплаты за слив каждого стояка, и прочих согласований. Замена радиаторов должна быть запланирована на теплый период года, поскольку в зимний сезон никто не станет сливать воду из системы. Также весной и летом система отопления зачастую может оставаться заполненной водой, что подразумевает необходимость взаимодействия со слесарями-сантехниками.

После слива воды можно приступать к демонтажу старых батарей. Здесь вам не обойтись без электроинструментов, таких как болгарка, в противном случае вы можете столкнуться с определенными затруднениями. Традиционно предполагается, что соединения металлоконструкций будут разъединены с помощью газовых ключей. Однако, со временем многие из этих соединений могут оказаться прикрепленными к коррозии и накипи из-за постоянного контакта с горячей водой, и в этом случае придется использовать более практичные и грубые методы — например, резку.

Демонтаж следует начинать с верхних секций и постепенно спускаться ниже, выполняя все действия аккуратно, чтобы не повредить стены, потолок и пол. Оптимально будет удалять демонтированные участки радиаторов с помещения сразу, храня их в коридоре или на улице, чтобы не создавать лишнего беспорядка. В дальнейшем демонтированные старые батареи можно сдать в ближайший пункт приема металла, что позволит частично компенсировать затраты на демонтаж.

Установка биметаллических батарей

Процесс подключения биметаллических радиаторов отопления действителен только для конкретных моделей. Важно, что монтаж всех конструктивных элементов радиатора выполняется в его полиэтиленовой упаковке, которую не разрешается снимать до окончания всех работ по установке.

Рассмотрим основные моменты, которые необходимо учитывать при самостоятельном подключении биметаллического радиатора:

• лучше всего располагать батарею по центру окна;
• радиаторы устанавливаются только в горизонтальном положении;
• все отапливаемые части должны находиться на одном уровне в помещении;
• расстояние от стены до радиатора должно составлять 3-5 см. Если радиатор будет расположен слишком близко к стене, это негативно скажется на распределении тепловой энергии;
• между радиатором и подоконником необходимо соблюдать зазор в 8-12 см. Слишком малое расстояние приведет к снижению теплового потока;
• расстояние от пола до радиатора должно составлять 10 см. Низкое размещение устройства уменьшает теплообмен и затрудняет очистку под радиатором. При слишком высоком креплении будет наблюдаться значительная разница температур в нижней и верхней части комнаты.

Алгоритм монтажа биметаллического радиатора выглядит следующим образом:

1. разметить место для установки кронштейнов на стене;
2. зафиксировать кронштейны. В случае кирпичных или железобетонных стен крепление производят с использованием дюбелей и цементного раствора. Для гипсокартонных стен крепеж осуществляется двусторонним методом;
3. установить батарею на кронштейны;
4. соединить радиатор с трубами;
5. установить термостатический клапан или кран;
6. установить воздушный клапан в верхней части радиатора.

Вот некоторые рекомендации, касающиеся самостоятельной установки биметаллического отопительного устройства:

• прежде чем начать установку, необходимо перекрыть подачу теплоносителя на входе и выходе для полного удаления жидкости из системы;
• убедитесь в полном комплекте радиатора до монтажа. Устройство должно быть заранее собранным. В противном случае вы должны собрать его в соответствии с инструкцией производителя;
• во избежание повреждений конструкции не используйте абразивные материалы; они могут разрушить герметичность радиатора;
• обязательно обратите внимание на направление резьбы (правосторонняя или левосторонняя) при затягивании крепежных деталей;
• при соединении специальных фитингов важно правильно выбрать материал. Обязательно используйте лен с термостойким герметиком, такие как нити Tangit или лента ФУМ;
• перед монтажом создайте четкую схему подключения радиатора. Существует несколько вариантов подключения: нижний, диагональный или боковой;
• по завершении монтажа аккуратно открывайте все вентили, чтобы не вызвать гидроудар в системе. Убедитесь, что воздух может выйти из системы через воздухоотводчик;
• избегайте установки экранов вокруг радиатора и его установки в ниши стен. Это значительно уменьшит теплоотдачу оборудования.

Какие нормативы нужно соблюдать при установке радиатора отопления?

Установка радиатора требует соблюдения специальных норм. Для обеспечения безопасности и избежания ненадлежащей установки рекомендуется привлекать опытных специалистов для выполнения монтажных работ.

Согласно СНиП 3.05.01-85, установка должна производиться с учетом следующих критериев:

• Центры радиатора и окна, под которым он установлен, должны совпадать. Допускается небольшая погрешность в 2 см.
• Подоконник должен быть шире радиатора не более чем на 30-50%.
• Расстояние от чистового пола до радиатора должно составлять 12-14 см. Также от подоконника до радиатора — не более 5 см.
• Расстояние между стеной и радиатором должно быть в пределах 2-5 см. Исключения могут быть предоставлены при использовании теплоотражающих покрытий.

Несоблюдение данных норм может привести к снижению теплоотдачи радиатора. Исходя из этих требований, выбирается размер радиатора, необходимый для качественного отопления помещения.

В случаях, когда в помещении установлена вертикальная однотрубная разводка (где теплоноситель поступает в радиатор через одну трубу, а другая труба возвращается в пол), рекомендуется установить байпас. Это обеспечит возможность временно отключать радиатор без согласования действий с соседями.

При установке любого радиатора обязательно наличие дополнительных элементов: заглушек, крана Маевского, вентилей и переходников с правой и левой резьбой для подключения с обеих сторон.

Порядок работ по монтажу биметаллического радиатора отопления

Существует несколько вариантов установки биметаллического радиатора:

• Боковое однотрубное подключение — часто используется в многоквартирных домах из-за своей экономичности и простоты для самостоятельного монтажа. В этом случае теплоноситель проходит через одну трубу в радиатор, отдает тепло и возвращается в котел через ту же трубу. Однако данная схема не подходит многосекционным радиаторам, так как последующие батареи будут работать менее эффективно. При этом не осуществляется регулировка подачи тепла, так как нормы прописаны заранее в проекте.
• Боковое двухтрубное подключение — теплоноситель поступает в радиатор через одну трубу, а обратка осуществляется через другую. Так можно подключить несколько батарей параллельно, обеспечивая равномерное прогревание. Хотя система выглядит менее эстетично из-за обилия труб, у нее есть преимущество в возможности регулировать теплоотдачу.
• Нижнее подключение — этот вид подключения обычно используется в частных домах, где трубы укладываются в пол. Эффективность теплоотдачи при таком подключении снижается на 15-20%, так как теплоноситель теряет часть своих параметров, проходя через секции.

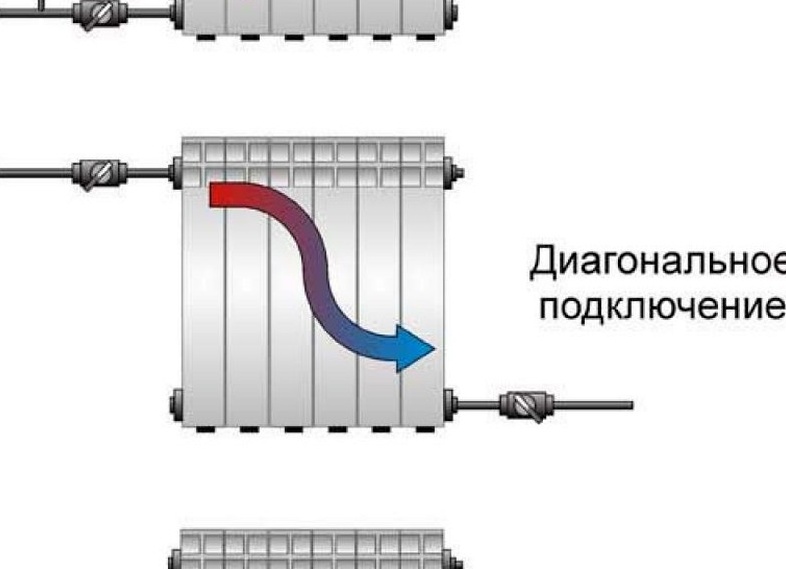

• Диагональное подключение — актуально для радиаторов с большим числом секций. Оно обеспечивает равномерный прогрев каждого элемента без потери теплоотдачи. Однако этот метод неудобен для однотрубных систем. Здесь теплоноситель поступает в радиатор сверху, прогревает все секции и затем выходит через другую трубу.

Схема установки биметаллического радиатора отопления:
Инструкция по установке биметаллического радиатора:

1. Разметить местоположение кронштейнов для удержания радиатора. Разметка осуществляется согласно нормативам расположения;
2. Закрепить кронштейны. Для стен из кирпича или железобетона используются дюбели и цементный раствор. В случае гипсокартонных стен — двустороннее крепление;
3. Установить радиатор на укрепленные кронштейны;
4. Провести монтаж термостатического клапана или вентиля на верхние и нижние трубы;
5. Установить воздухоотводчик на радиатор;

Внимание! Установка биметаллического радиатора производится в заводской полиэтиленовой упаковке. Снимать ее разрешается только после завершения всех монтажных работ.

Раздел 1: Подготовка к монтажу

Подключение биметаллических радиаторов отопления требует системного подхода и качественной подготовки. В этом разделе мы проанализируем основные правила и хитрости, которые следуют профессионалы в процессе монтажа.

Перед тем как приступить к установке биметаллического радиатора, важно учесть несколько ключевых моментов. Прежде всего, следует выбрать подходящую для вашего дома или квартиры систему отопления. Далее, необходимо определить количество секций радиатора, исходя из размера помещения и требуемой мощности. Уточните у продавца все технические характеристики устройства, включая его мощность в ваттах на квадратный метр (Вт/м²).

При поиске биметаллического радиатора очень важно обратить внимание на качество и надежность конструкции. Проверьте, насколько точно изготовлены секции и без ли дефектов. Также стоит учесть весь необходимый комплект товаров, требующихся для монтажа, такие как краны, коллекторы и так далее.

Ключевым моментом при монтаже биметаллического радиатора является корректное его подключение к системе отопления. Для этого понадобятся соответствующие краны, коллекторы и прочие устройства. Установка коллекторов дает возможность регулировать температуру и распределять теплоноситель в системе.

Кроме того, настоятельно рекомендуется обратить внимание на установку элеватора, который обеспечивает необходимое рабочее давление в системе отопления и исключает зазоры между радиатором и полом.

Если у вас отсутствует опыт по установке радиаторов, лучше обратиться к специалистам или воспользоваться инструкцией, которая обычно предоставляется вместе с товаром.

Если вы планируете монтаж биметаллического радиатора в многоквартирном доме, прежде чем начинать работу, обсудите все детали с другими жильцами или управляющей компанией.

Установка биметаллического радиатора связана с определенными техническими требованиями, которые необходимо выполнить для обеспечения его нормальной работы. Во-первых, необходимо установить прибор на специально предназначенные подставки или кронштейны, что обеспечит его надежность и устойчивость к различным нагрузкам. Во-вторых, важно подключить его к коллектору или вводным и отводным трубам. В третьих, важно проверить систему на наличие воздуха и корректность подключения всех устройств, отвечающих за регулирование температуры.

Стоит отметить, что в процессе установки биметаллического радиатора может понадобиться разнообразные краны, зажимы и другие элементы, обеспечивающие надежное подключение и настройку системы отопления.

На сегодняшний день на рынке представлено множество различных вариантов биметаллических радиаторов, подходящих для всех типов отопительных систем. Однако важно помнить, что выбор батареи должен базироваться на требованиях и характеристиках вашей системы отопления. Следуя правилам и рекомендациям специалистов, вы сможете успешно установить биметаллический радиатор и обеспечить комфортные условия в вашем доме.

Проверка рабочих характеристик

Прежде чем подключать биметаллический радиатор к системе отопления, проверьте его рабочие характеристики. Эта информация обычно указана на упаковке или на самом продукте. Некоторые радиаторы, например, Royal, имеют маркировку с данными о мощности в ваттах на квадратный метр (Вт/м²), что поможет вам определить, подходит ли данный вариант для вашей системы.

Раздел 2: Проведение монтажа

Процесс подключения биметаллических радиаторов отопления может осуществляться несколькими способами. В зависимости от выбранного метода, количество секций радиатора может варьироваться. Все модели биметаллических радиаторов обычно содержат инструкции на сайте производителя или в комплекте с товаром.

При соединении однотрубных систем радиаторы подключаются через соответствующие радиаторные краны. Для двухтрубной системы может потребоваться установка элеватора.

Перед установкой радиаторов внимательно изучите инструкции от производителя и учтите все особенности монтажа. Необходимые материалы и инструменты можно приобрести в специализированных торговых точках или интернет-магазинах.

Не забудьте оставить зазор между радиатором и потолком, чтобы обеспечить нормальный воздухопоток. Отсутствие такого зазора может негативно отразиться на теплоотдаче.

При подключении радиаторов важно точно разместить каждую секцию в системе отопления. Наличие зазоров или недостатков в монтаже может привести к утечке жидкости и выходу системы из строя.

Для улучшения теплотворной способности можно монтировать специальные регулирующие краны на каждую секцию радиатора, что позволяет управлять подачей тепла индивидуально для каждой секции.

Установка биметаллических радиаторов требует внимательного подхода к выбору как материала, так и производителя. На рынке представлено множество различных моделей, отличающихся как дизайном, так и теплоотдачей, а также устойчивостью к температурным колебаниям.

Для установки биметаллических радиаторов в домах с большим количеством секций может понадобиться использование удлинителей или специализированных блоков для подключения.

Монтаж биметаллических радиаторов производится в соответствии с требованиями и инструкциями производителя. Корректная установка помогает системе отопления функционировать правильно и увеличивает срок службы радиаторов.

Выбор и установка крепежных элементов

Подключение биметаллических радиаторов отопления — это серьезная задача, к которой нужно подходить с максимальной ответственностью. Правильный выбор и установка крепежных элементов непосредственно влияют на эффективность работы системы отопления и долговечность радиаторов.

При выборе крепежных элементов для подключения биметаллических радиаторов важно учитывать следующие аспекты:

• Крепления радиатора к стене или полу, для чего обычно применяют специальные кронштейны и скобы;
• Крепления трубопроводов к радиатору, обычно используемые соединительные фитинги и фланцы;
• Крепления терморегулятора, для установки применяются специальные кронштейны или фиксирующие элементы непосредственно на радиаторе.

При установке крепежных элементов нужно учитывать несколько важных моментов:

• Крепление радиатора должно быть надежным, обеспечивая равномерное распределение нагрузки;
• Крепления трубопроводов к радиатору должны быть установлены так, чтобы избежать зазоров и обеспечить герметичность соединений;
• Удобное расположение крепления терморегулятора должно обеспечивать комфортное управление и высокую стабильность фиксации.

Конструкционные особенности

Потребительские характеристики, присущие этому типу конструкции, позволяют максимально сочетать плюсы как алюминиевых, так и стальных изделий. В результате установка биметаллических радиаторов предлагает следующие преимущества:

• продолжительный срок службы — до 20 лет;
• высокие гидродинамические и механические показатели;
• значительная теплоотдача;
• эргономичный внешний вид;
• хорошая коррозионная стойкость;
• возможность функционирования под давлением, что не доступно для исключительно алюминиевых моделей.

Важно понимать, что высокая защитная стойкость к давлению не предполагает использование в системах с давлением выше пятидесяти атмосфер, но способна обеспечить защиту от возможных гидравлических ударов, которые могут возникать в системе.

Для справки! Гидравлический удар (гидроудар) — это резкое изменение скорости потока в замкнутой системе, заполненной жидкостью, что происходит из-за мгновенного изменения давления. Гидроудар может возникнуть в результате резкого закрытия или открытия задвижки и привести к образованию трещин в трубах, повреждению заглушек и других элементов трубопровода. Наиболее критическими периодами для центральной системы отопления являются начало и окончание отопительного сезона.

Разбираясь в том, что из себя представляют биметаллические радиаторы отопления, стоит учитывать их характерные особенности. Проходные каналы внутри батарей имеют небольшой диаметр, что позволяет значительно сократить необходимый объем теплоносителя. Это обеспечивает быструю реакцию температуры на действия термостата.

Несомненно, стоимость биметаллических радиаторов выше по сравнению с алюминиевыми и другими аналогами; однако эта цена оправдана их долговечностью.

Варианты разводки радиаторов

При установке биметаллических радиаторов отопления применяются несколько методов:

• Нижнее подключение. Этот вариант используется, когда разводка прячется ниже уровня пола или за плинтусом, что исключает необходимость поднимать трубы вверх. Патрубки с располагаются с обеих сторон радиатора, направлены вниз;
• Одностороннее боковое подключение. Этот способ считается наиболее распространенным среди монтажников. По схеме подвод выполняется к верхнему выходу, а отвод — от нижнего. Однако при этом возникает падение мощности до 6% при подаче. В случаях недостаточного прогрева радиаторов в многосекционном варианте можно использовать в качестве усилителя удлинитель потока;
• Диагональное подключение. Этот способ востребован для многосекционных радиаторов от 12 и более секций. Его суть заключается в том, что подводящий патрубок подводится к верхнему выходу с одной стороны, а отвод к нижнему выходу с другой стороны;
• Перед установкой биметаллического радиатора с последовательным подключением, необходимо установить кран Маевского с одной стороны. Движение теплоносителя осуществляется за счет давления в системе. Однако при возникновении проблем с радиатором придется полностью отключить систему;
• Параллельная разводка. Этот вариант обеспечивает подачу теплоносителя через теплопровод, встроенный в отопительную систему, с его отключением. Установка кранов на входных и выходных патрубках позволит в любой момент отключить радиатор от системы. Однако в таком варианте возможен слабый прогрев из-за особенностей системы.

Установка биметаллических батарей

Монтаж отопительных устройств нужно производить строго по инструкции, изложенной в паспорте устройства.

В этой документации четко описан процесс подключения биметаллических радиаторов отопления для конкретных моделей. Напоминаю, что монтировать все элементы системы нужно в защитной полиэтиленовой упаковке радиатора до завершения всего процесса установки.

Разберем, как подключить биметаллический радиатор отопления самостоятельно, учитывая следующие аспекты:

• Рекомендуется разместить батарею по центру окна;
• Установить оборудование только в горизонтальном положении;
• Отапливаемые секции нужно устанавливать на одном уровне в помещениях;
• Размещение батареи должно быть в пределах 3-5 см от стены. Слишком близкое расположение к стене ухудшает распределение тепловой энергии;
• Необходимо соблюдать расстояние 8-12 см от подоконника. Слишком малый зазор снижает общий тепловой поток;
• Промежуток между радиатором и полом должен равняться 10 см. Низкое положение снизит теплообмен, также может усложнить очистку под радиатором. Слишком высокое расположение приведет к заметной разнице температур в нижних и верхних частях комнаты.

Алгоритм монтажа биметаллического радиатора следующий:

1. Для начала выполните разметку на стене для крепления кронштейнов;
2. Зафиксируйте кронштейны. Если стену отделано кирпичем или железобетоном, необходимо использовать дюбели с раствором. В случае работы с гипсокартонными стенами нужна двусторонняя фиксация;
3. Установите радиатор на подоконники;
4. Подключите радиатор к трубам;
5. Установите термостатический клапан либо кран;
6. На верхней части батареи установите воздухоотводчик.

Ниже представлены некоторые рекомендации по самостательной установке биметаллического отопительного прибора:

• Перед началом монтажа обязательно закройте подачу теплоносителя на входе и выходе, чтобы удалить всю жидкость из системы;
• Проверьте комплектность батареи перед установкой; радиатор должен быть собран. Если это не так, следует провести сбор согласно инструкции производителя;
• При сборке запрещено использование абразивных материалов, так как конструкция батареи должна быть абсолютно герметичной;
• В биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба, что нужно учитывать при затягивании креплений;
• При соединении сантехнических фитингов важен правильный выбор материалов. Обычно применяют лен с термостойким герметиком, такие как нити Tangit или лента ФУМ;
• Перед началом установки важно иметь четкую схему подключения радиатора, которая может быть нижней, боковой или диагональной;
• Когда установка завершена, плавно открывайте все вентили, которые прежде перекрывали поток теплоносителя. Резкое открытие может вызвать засорение или гидроудар. После открытия вентилей обязательно нужно спустить лишний воздух с помощью воздухоотводчика;
• Не стоит закрывать биметаллические батареи экранами или устанавливать их в ниши, чтобы не снизить теплоотдачу.

Какой радиатор лучше установить?

Современный рынок предлагает весьма широкий выбор биметаллических радиаторов различных производителей, включая как отечественные, так и зарубежные бренды. Наиболее популярными среди импортных моделей являются итальянские и немецкие биметаллические радиаторы.

Популярные немецкие радиаторы, такие как продукция компании Тенрад, славятся своей надежностью и высокими эксплуатационными характеристиками. Особенно отмечается качество трехрядного оребрения, что обеспечивает отличные показатели теплоотдачи.

Среди итальянских радиаторов стоит выделить модель Global STYLE PLUS 500. Эта батарея подключается по боковой схеме и устанавливается на стену. Благодаря превосходным техническим характеристикам и элегантному дизайну на биметаллический радиатор Global STYLE PLUS 500 отзывы положительные. Пользователи часто отмечают его отличную эффективность и долговечность. Уровень теплоотдачи составляет 185 Вт, а температура теплоносителя может достигать 110 градусов.

Также можно выделить продукцию итальянского производителя радиаторов XTREME, элементы этого типа выпускаются с акцентом на минимальные затраты и максимальную теплоотдачу. Эти радиаторы идеально подходят для российского климата и способны функционировать в условиях высоких температур и давления. Отзывы о биметаллическом радиаторе XTREME отмечают отличные показатели теплоотдачи и доступную цену.

Итальянская компания Радена также известна своими биметаллическими радиаторами. Они изготавливаются из высокоуглеродистой стали, рабочее давление достигает 25 атмосфер, и температура среды составляет до 100 градусов. Изготавливаются батареи разных типов: как с боковым, так и с нижним подключением. На радиаторы Радена также можно встретить положительные отзывы за их долговечность, привлекательный дизайн и возможность использования в различных схемах отопления.

Теперь давайте рассмотрим модели российских производителей. Например, радиаторы биметаллические Рифар Монолит, которые, несмотря на недавнее поступление на рынок, довольно быстро зарекомендовали себя, потеснив известные немецкие и итальянские бренды. Они подходят как для жилых, так и для административных зданий и обладают отличными спецификациями. Радиаторы соответствуют ГОСТ 31311-2005 и ТУ. Они доступны в двух типоразмерах: 350 и 500 мм, с наиболее популярным размером — 500 мм. Стыков между секциями нет, поэтому, выбирая радиатор, нужно сразу определиться с необходимой длиной.
На радиаторы Рифар Монолит цена оптимально соотносится с функциональностью и качеством, а их монтаж не требует использования переходников и выполняется быстро и удобно.
