Установка розеток в ванной

Современный уровень комфорта подразумевает использование множества электрических устройств, что делает установку розеток в ванной комнате не просто желательным, а насущным требованием.

Что нужно знать об электропроводке и использовании электроприборов в ванной комнате

При проектировании и установке электропроводки в ванной комнате крайне важно соблюдать все правила безопасности. Это связано с тем, что электрические приборы находятся в непосредственной близости к воде и находятся в условиях повышенной влажности. В данной статье мы рассмотрим основные аспекты, которые необходимо учитывать электрику в процессе его работы.

В процессе выполнения работ специалист должен опираться на следующие нормативные документы:

• Свод правил СНиП 3.05.06-85 «Электротехнические устройства»», утвержденный приказом Минстроя РФ № 995, принятого 16.12.2016 года.
• Правила устройства электроустановок (ПУЭ), утвержденные приказом Минэнерго РФ № 204 от 8.07.2002 года.

Вышеприведенные документы детализируют требования к электропроводке, в том числе и в ваннах. Одной из главных тем является разделение ванной комнаты на зоны безопасности, каждая из которых имеет свои требования к электрике:

1. Зона 0. Это пространство внутри ванны или душевой кабины, где разрешается использовать электрооборудование с классом защиты IР27, однако напряжение не должно превышать 12 вольт.
2. Зона 1. Эта зона располагается на расстоянии 600 мм от ванны или душевой кабины с допустимым напряжением также в 12 вольт и классом защиты IР25.
3. Зона 2. Пространство, находящееся на расстоянии 600 мм от зоны 1, допускает установку приборов класса защиты IР24, включая светильники второго класса, водонагреватели и полотенцесушители.
4. Зона 3. Расположена на расстоянии 2400 мм от зоны 2. Здесь можно устанавливать любые электроприборы, но розетки следует оборудовать автоматическим выключателем (УЗО) с током срабатывания 10 мА.

Конечно, зоны электробезопасности действуют на высоте до 2250 мм. Таким образом, если высота потолков в ванной составляет 2,7 метра, исключением могут стать лишь потолочные светильники, которые могут быть смело установлены без дополнительных ограничений.

Также необходимо организовать дополнительное уравнивание потенциалов. Это значит, что все электроприборы, сантехнические смесители, трубы и металлические элементы ванной и душевой кабины должны соединяться с коробкой уравнивания потенциалов через проводник. А к этой коробке должно подводиться дополнительное заземляющее соединение PE.

Система уравнивания потенциалов (ДСУП) является обязательной для ванных комнат в соответствии с требованиями ПУЭ.

Что потребуется для монтажа проводки и подключения электроприборов в ванной комнате

Количество необходимых материалов и оборудования будет зависеть от планировки и задействованных приборов в ванной комнате. На практике могут быть установлены:

• Светильники.
• Электрические розетки.
• Выключатели.
• Стиральные машины.
• Водонагреватели.
• Электрические полотенцесушители.
• Системы подогрева полов.
• Вентиляторы.
• Панели для гидромассажа.

Важно отметить, что в ванной необходимо осуществлять скрытую проводку. При этом кабели должны обязательно иметь защитную жилу PE. Для светильников рекомендуется использовать кабель ВВГнг 3*1,5, тогда как для подключения приборов и питания розеток подходит более мощный вариант ВВГнг 3*2,5.

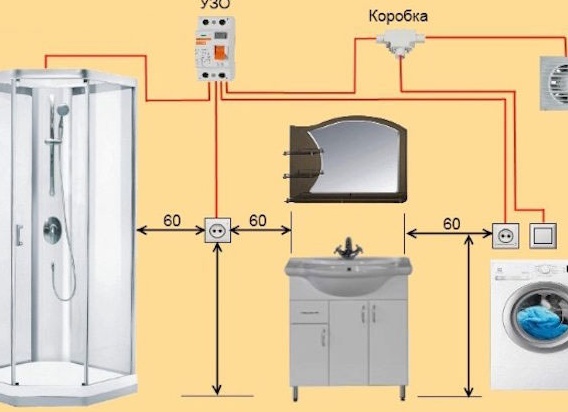

Как говорилось ранее, электроприборы должны быть подключены через автомат с защитой на 10 мА.

Установленное УЗО обеспечивает безопасную эксплуатацию электроэнергии в ванной комнате.

При выборе светильников следует учитывать степень защиты, обозначенную в документации и на упаковке, а также придерживаться необходимого уровня освещенности. Согласно СНиП, рекомендуемая освещенность ванных комнат и санузлов должна составлять как минимум 50 люкс, но ее можно увеличить до 75-100 люкс для большего комфорта.

Уровень освещенности можно рассчитать с помощью специализированного программного обеспечения, доступного у продавцов светильников.

Розетки, установленные в ванной, должны иметь минимальный класс защиты IP24. На рынке также есть варианты с более высоким уровнем защищенности, которые хотя и стоят дороже, но обеспечивают большую безопасность от поражения электрическим током.

Количество розеток должно соответствовать количеству подключаемых приборов плюс одна запасная. Например, если в ванной постоянно работают стиральная машина и полотенцесушитель, целесообразно установить три розетки. Дополнительная розетка потребуется для подключения фена, электробритвы или аналогичных устройств.

Согласно рекомендациям, в зоне умывальника и зеркала желательно устанавливать одну розетку. Это делается для того, чтобы не допустить одновременное использование двух приборов, таких как фен и утюжок, что может вызвать небезопасные ситуации. Учитывая это, возле раковины и ванны разрешается использовать лишь один аппарат одновременно.

Для чего нужна розетка в ванной

В домах старой постройки розетки в ванных комнатах встречаются крайне редко. Это объясняется компактностью помещения, отсутствием свободного пространства на стенах и недостаточной мощностью общей электросети квартиры.

Ранее считалось, что устанавливать электрические точки в ванных и туалетных помещениях недопустимо, в результате чего такие устройства выносились за пределы, монтируясь поблизости от дверей в санузел.

Однако в современных квартирах ситуация иная: объединенные или отдельные ванные комнаты обладают значительной площадью, что позволяет с легкостью включать стиральные машины, водонагреватели, сушилки, дополнительные электрические обогреватели и системы теплых полов.

Наряду с этим, повседневное использование фена, электробритвы и устройства для завивки волос все еще остается актуальным.

С учетом того, сколько приборов требует энергии, в ванной целесообразно устанавливать либо блок из нескольких розеток, либо две-три отдельные розетки.

Чтобы точно определить количество необходимых розеток для ванной комнаты, полезно составить список всех используемых в ней приборов, выделив среди них те, что подключены к сети постоянно.

Так, например, в большой ванной комнате может быть установлена стиральная машина, для которой целесообразно выделить отдельную электрическую точку или организовать прямое подключение кабеля через клеммник.

Согласно правилам, электрическая точка должна располагаться слева, справа или над прибором, однако установка за объемным агрегатом запрещена, поскольку в случае поломки необходимо обеспечить легкий доступ для ремонта или замены устройства.

Кроме того, необходимо выделить отдельные розетки для подключения водонагревателей, накопительных бойлеров или полотенцесушителей – то есть таких приборов, которые обычно работают в постоянном режиме.

Требования к установке точек электропитания

Новые модели электрических устройств разрабатываются с учетом эксплуатации в помещениях с повышенной влажностью. При этом к ним, как и к розеткам, предъявляются строгие требования. Уточнить правовую информацию можно в нормативных документах, таких как ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

Какие зоны подходят для монтажа

Как известно, сочетание воды и электричества в быту создает серьезную опасность для человека. Поэтому ванная комната, в которой возможен контакт этих двух элементов, делится на зоны. Всего выделяют четыре зоны — от 0 до 3.

На представленной схеме показаны зоны электробезопасности в ванной комнате. Из четырех указанных зон только в самой удаленной зоне №3 разрешается установка розеток или выключателей.

По правилам, электроприборы могут размещаться в любой из зон, но они должны соответствовать нормам напряжения, классу защиты и быть подключены к автоматам УЗО в электрической панели квартиры.

Рассмотрим о возможности установки электрических устройств в каждой из зон.

Зона 0 — является наиболее опасной для использования бытовых электроприборов. В этой зоне разрешается применять аппараты с напряжением 12 В и защитой IPX7. Использование удлинителей и фильтров в этом пространстве категорически запрещено. Например, если фен случайно упадет в воду, когда рядом находится человек, это может вызвать трагические последствия.

Зона 1 также не позволяет установку розеток. Исключение составляют водонагреватели, которые могут быть установлены на стене над смесителем. В технической документации на проточные и накопительные устройства должна быть указана степень защиты IPX5 или IPX6.

В зоне 2 по-прежнему нет разрешения на установку розеток, но допустимо размещение водонагревателей, бойлеров, вентиляторов в вентиляционных системах и светильников (класс II). Приборы с защитой IPX5 могут быть защищены от случайных брызг и струй воды.

Зона 3 – единственная из указанных зон, где разрешается монтаж розеток, распределительных коробок, выключателей и терморегуляторов. Однако установка возможна только при наличии защиты от IPX4 или IPX5 и при подключении через автомат или устройство защитного отключения (УЗО).

Если в ванной комнате имеются перегородки или ниши, защищающие электрические элементы от регулярного контакта с брызгами воды, требования к установке становятся более мягкими, и, например, можно обойтись без защитных крышек.

На какой высоте устанавливать розетку

Стандарты монтажных высот для установки розеток в санузле и ванной комнате на протяжении последних пятидесяти лет не претерпели изменений и составляют 0,9-1 м от уровня пола. Однако широкого единообразия не существует, и монтаж чаще осуществляется с учетом удобства использования. В частности, электрическая точка для стиральной машины обычно располагается ниже ее верхней крышки, сбоку от корпуса.

Если замена электророзетки произошла после недавнего ремонта, следует оставить ее на прежней высоте, чтобы не нарушать свежую отделку.

В современных справочных документациях можно встретить нормы высоты, которые кардинально отличаются от прежних стандартов. При проектировании многоэтажных зданий актуально выбирать высоту 40-45 см от уровня бетонной плиты, что с учетом последующей отделки составляет 30-35 см над финишным покрытием пола.

Требования к розеткам в ванной комнате

При соблюдении всех норм относительно расположения и удаленности от источника воды, а также при использовании исключительно предназначенных для влажных помещений устройств установка розеток в ванной комнате становится возможной и необходимой.

Высота размещения от пола

Высота установки розеток в ванной зависит от площади и планировки. Строгих стандартов не существует, однако их обычно устанавливают на высоте 90-100 см от пола. Можно установить их и выше, если это удобно в использовании. Это не влияет на безопасность эксплуатации.

При строительстве современных многоэтажных зданий учитываются требования ПУЭ, которые рекомендуют не размещать розетки выше 1 метра от уровня пола. Принятая высота — 40-45 см от железобетонной плиты, что составляет 30-35 см от чистового пола. Расположение ниже 30 см не рекомендуется, чтобы избежать их затопления в случае наводнения.

Влагозащита

Независимо от расположения, розетки в ванной комнате обязаны сохранять защиту от брызг и потоков воды. Класс защиты от влаги и пыли обозначается аббревиатурой IP и двумя цифрами. Первая цифра умножает степень пылезащищенной, а вторая показывает уровень защиты от влаги. В санузлах монтируются устройства с классом IPХ4, что подразумевает достаточно высокий уровень влагозащиты. Только при этом условии розетка устоит перед водой, которая может попадать на нее с любых сторон. Обязательно наличие защитных шторок на контактах и защитной крышки.

Нормы установки

Для того чтобы правильно и безопасно установить подходящую розетку в ванной, необходимо не только выбрать ей подходящее положение, но также соблюдать правила электробезопасности:

1. Заземление. Обеспечение заземления является необходимым для безопасности. В большинстве современных домов оно есть, однако не следует выводить его в сантехнику из металла или в саму ванную. Заземление должно выводиться на щиток, где расположены автоматические предохранители.
2. Автоматы. Они должны устанавливаться во всех местах, где предусмотрены электрические устройства высокой мощности. Поскольку стиральные машины и бойлеры относятся к таковым, следует помнить о необходимости наличия автоматов в каждой домаш электросистеме.
3. УЗО. Устройство защитного отключения рекомендуется установить на все электрооборудование и проводку в ванной. Это устройство срабатывает на любые утечки тока, даже незначительные, отключая электроэнергию и предотвращая аварийные ситуации.

При монтаже электрических устройств в ванной запрещены скрутки и любые соединительные элементы проводов.

Подключение розеток осуществляется с использованием трехжильных кабелей с двойной изоляцией. Для подключения необходимо использовать медные провода, которые не подвержены окислению и способны выдерживать нагрузки, обладая высоким контактным сопротивлением.

Важно, чтобы вся электропроводка в помещениях с высокой влажностью была скрытой. Несмотря на привлекательный внешний вид ретро-проводки, от ее использования в ванной стоит отказаться, оставив такое оформление для жилых комнат. Запрещается прокладывать кабели в металлических трубках или использовать металлические скобы для закрепления проводов. Если скрытая проводка невозможна, ее нужно прятать в гофрированном коробе.

Правила установки розеток в ванной регулируются ГОСТ Р 50571-7-701-2013, который касается ванных и душевых помещений.

Какие розетки лучше выбрать для ванной комнаты?

Вне зависимости от дизайна, при выборе розеток для ванной следует учитывать их технические особенности, включая влагозащиту и безопасность устройства.

По типу монтажа розетки могут быть встроенные или накладные. Встраиваемые розетки не имеют выступающих частей, что делает их практически незаметными. Для установки таких моделей необходимо просверлить отверстие в стене, образуя углубление. Существуют как двойные, так и тройные варианты для внутреннего размещения.

• Тем не менее, не каждое винтажное оформление допускает корректное использование встраиваемых розеток. Накладные модели также могут быть приемлемы в ванной, если они обеспечивают необходимый уровень влагозащиты.

Накладные розетки с дополнительной влагозащитной крышкой очень удобны и могут эффективно защищать их внутренние части от попадания влаги.

Также существуют закрытые розетки, устанавливаемые в шкафчиках. Их монтируют на дно или на заднюю панель выдвижного ящика. Они вставляются в специально вырезанное отверстие, к которым подводятся электрические провода. Для встроенных в мебель розеток не требуется крышка, поскольку они защищены от воды благодаря расположению, однако важно следить за попаданием воды, которая может стекать с раковины по задней стенке.

Для зеркала с подсветкой лучше всего разместить розетку в кабинете или за зеркальной панелью.

Качественная электрическая точка должна иметь:

• уровень защиты не ниже IP44;
• крышку, защищающую от попадания внутрь влаги;
• закрывающиеся пластиковые или резинообразные контакты;
• уплотнитель из силикона для дополнительной защиты от влаги.

Что касается мощности, то для стиральной машины и иных крупных приборов подходят розетки на 16А, для менее мощных бытовых устройств достаточно 8А. И, конечно, все электрические подключения в санузлах обязательно должны иметь заземление.

Выбор подходящей розетки в ванной комнате должен основываться на уровнях влагозащиты, цвете, материале и дизайне.

Почему важно придерживаться правил работы с электропроводкой во влажных помещениях?

При выполнении электромонтажных работ в ванной многие руководствуются удобством, а не правилами, что приводит к ошибкам, как, например, установка розеток или включателей зеркального освещения слишком близко к умывальнику. Чем может быть опасно такое решение?

Сама по себе вода не является проводником электрического тока — этой работа выполняется ионами солей, которые присутствуют в ней. В подводимой воде действительно имеется достаточное количество солей, что в случае попадания брызг внутрь розетки может спровоцировать короткое замыкание, что является лишь меньшей из возможных неприятностей. Пара, образующаяся во время ванн, конденсируясь, осаждается на холодных стенах, потолке и электрических устройствах в ванной. Даже маленькая капля воды, попавшая на недостаточно изолированный контакт, может стать причиной отключения электричества в квартире.

Важно отметить, что нарушения, произошедшие в процессе электромонтажных работ во влажных помещениях, не только могут привести к поломке бытовых приборов или срабатыванию автоматов защиты, но также создают опасность поражения электрическим током. Для человека ток в 100 мА уже является смертельным.

Безопасная установка розетки и бытовых приборов

Основной документ, регламентирующий расположение розеток, выключателей и бытовых приборов в ванной комнате, — это ГОСТ Р 50571-7-701 от 2013 года. Он предполагает деление помещения на зоны, к каждой из которых предъявляются определенные требования к электромонтажу.

• Нулевая зона. Она включает чашу ванны или душевой. В данном пространстве установка розеток и других домашних приборов, работающих от электросети 220 В, строго запрещена. Допустима установка только тех приборов, которые предусмотрены для работы под водой с классом защиты не менее IPX7, с низким напряжением.
• Первая зона. Этой зоной считается пространство под ванной или раковиной (при условии прямого доступа) и над ними, вплоть до потолка. В этой зоне возможна установка лишь нагревательных приборов для горячей воды с минимальным классом защиты IPX5. Опять же, питание должно осуществляться напрямую без использования розетки.
• Вторая зона. Данная зона охватывает область в пределах 60 см по горизонтали от границы первой зоны до потолка. Включает разрешенное к установке оборудование: светильники, вентиляторы и насосное оборудование. Класс защиты электроприборов должен составлять не менее IPX4.
• Третья зона. Эта зона включает все пространство в радиусе 2,4 метра от границы второй зоны, где допустимо размещение всех типов электроустановок, при этом уровень защиты минимально IPX1. Здесь можно устанавливать также розетки, подключенные к выключателю защитного отключения (УЗО).

Зонирование ванной комнаты распространяется и на электропроводку. Например, прокладка кабеля к розетке в третьей зоне не может осуществляться через первую или вторую зону, даже если он скрыт под отделочными материалами.

Как выбрать розетку, выключатель и УЗО для ванны?

Правильный выбор розеток, выключателей и автоматических выключателей является важным компонентом для надежности и безопасности электропроводки в помещениях с повышенной влажностью. Первые должны соответствовать классу влагозащиты, последние — предъявлять требования по чувствительности и скорости реакции.

Минимальный класс защиты для розеток в условиях высокой влажности — IPX4. Этот класс присуждается лишь тем приборам, которые способны без негативных последствий выдерживать попадание водяных брызг. Однако, если установка производится на минимальном расстоянии от источников воды, предпочтительно выбирать более защищенные розетки (IPX5), которые могут терпимо относиться к прямому попаданию струи воды.

Важные параметры для выбора УЗО:

• Номинальный ток. Это ток нагрузки, который способно выдержать конкретное УЗО. Этот параметр зависит от общей максимальной потребляемой мощности всеми электроприборами, установленными в ванной комнате. Чтобы рассчитать нужное значение, суммируйте мощности (Вт) приборов и разделите на напряжение (220 В). Например, если мощность бойлера и стиральной машины составляет по 2500 Вт, расчет будет (2500+2500)/220=22,7 А. Получается, необходимо установить УЗО на 25 А.
• Дифференциальный ток отключения. Это значение тока утечки, при котором УЗО срабатывает и отключает электропитание на контролируемом участке. Этот параметр указывается в миллиамперах и не должен превышать 30 мА. Превышение этого значения может привести к смертельному поражению электрическим током.
• Тип. В соответствии с ГОСТом, для защиты в ванных и других влажных помещениях целесообразно устанавливать УЗО типа А, так как они реагируют на пульсирующие токи утечки, характерные для современных стиральных машин с инверторным двигателем.

Что регулируют стандарты установки розеток в санузлах или других влажных помещениях квартир и домов?

• Правила устройства электроустановок (ПУЭ)
• ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.»

Розетки следует устанавливать подальше от воды. С учетом всех возможных опасностей, лучше установить их на расстоянии минимум в 1,5 метров от края ванны, душевой кабины или раковины.

Почему стоит придерживаться этого правила? Поскольку длина шнура от мобильного устройства (например, смартфона) составляет около 1 метра, в случае наличия маленьких детей в доме или в перспективе осуществления пополнения в семье необходимо заранее предусмотреть это, как говорится, береженого Бог берегет.

Да, такое расстояние не станет чрезмерным неудобством при подключении электроприборов, зато обеспечит безопасность для ваших близких, особенно это касается подростков, которые, как известно, часто действуют спонтанно. Такие же риски могут исходить и от взрослых.

Обзор ГОСТ Р 50571.11-96 (МЭК 364-7-701-84)

Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения

В данном стандарте представлены требования к электроустановкам в ванных и душевых помещениях, а также в окружающих их зонах. Влажные помещения делятся на четыре зоны:

• Зона 0. Это область, где возможен контакт с водой, т.е. внутри ванны или душевого поддона.
• Зона 1. Располагается от внешнего края ванны или душевого поддона (либо от душевого разбрызгивателя в случае его отсутствия) на расстоянии 60 см по горизонтали и от 0 до 2,25 м по вертикали (т.е. от пола до потолка над ванной или душем).
• Зона 2. Располагается на расстоянии 60 см по горизонтали от границы зоны 1.
• Зона 3. Удаляется на 2,4 м от границы зоны 2.

В зонах 0, 1, 2 запрещается устанавливать выключатели.

В зонах 0, 1 и 2 розетки также не предусмотрены. Однако в зоне 3 их установка возможна при условии защиты с помощью УЗО или АВДТ с дифференциальным током утечки не более 30 мА.

Также, любой выключатель и электроштепсельные розетки должны находиться на расстоянии не менее 0,60 м от дверного проема душевой кабины, сделанной заводским способом. Монтаж соединительных коробок разрешен только в зоне 3.

В нулевой зоне допускаются лишь электроприборы, предназначенные для использования в ванне.

В первой зоне устанавливаются только водонагреватели.

Во второй зоне разрешается монтаж водонагревателей и светильников класса II.

Обзор ПУЭ

Пункт 7.1.48. В ванных комнатах квартир и номеров гостиниц допускается установка электроштепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, которые подключаются к электрической сети через разделительные трансформаторы или защищены устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

Кроме того, все электрические приборы должны размещаться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Следует отметить, что все обсуждения касательно степени защиты IP относятся исключительно к электрическим приборам, а не к розеткам!

Заключение

1. Розетки не должны располагаться ближе, чем в 60 см от источника воды (например, от края наполненной ванны).
2. Лучше всего размещать розетки на расстоянии минимум 1,5 метра, чтобы исключить возможность случайного падения в воду, например, смартфона, который находится на зарядке. Да, такая ситуация может показаться маловероятной, но с учетом печальной статистики лучше предусмотреть все обстоятельства. Решение остается за вами.
3. Рационально не размещать розетки у пола, даже в зоне 3, чтобы предотвратить их подтопление, если произойдет какой-либо инцидент.
4. Неправильно устанавливать розетки напротив вентилей или соединений. Даже если вентиль сломается, поток воды не должен попадать в розетку, особенно когда рядом с ней находятся люди.
5. Розетки в ванной обязательно должны быть оснащены исправным УЗО с током утечки не более 30 мА. Дополнительную информацию можно найти в статье о 9 ключевых фактах, касающихся УЗО и безопасности розеток.
6. Рекомендуется использовать в ванных УЗО с утечкой в 10 мА (см. СП 31-110-2003, приложение А).
7. Вся информация, содержащаяся в ПУЭ или ГОСТ Р 50571.11-96 о степени защиты IP относится к электроприборам, но не к розеткам. Включая и перечисление их, которое может быть полезным при выборе светильника для ванной комнаты.

• В зоне 0 разрешаются электроприборы с защитой не менее IPХ7, с напряжением до 12 В. Дополнительно подключаемый источник должен находиться за пределами этой зоны.

• В первой зоне разрешается установка только водонагревателей с защитой от IPX5.

• Во второй зоне могут устанавливаться водонагреватели и светильники класса II с защитой от IPX4.

• В третьей зоне разрешается установка электроприборов со степенью защиты IPX1.

Согласно ГОСТу 14254-2015 розетка с заключенной крышкой IP44 (также известная как пылевлагозащита) будет оставаться исправной, даже если на нее попадают брызги, падающие с любого направления.

Однако, если на такую розетку будет оказано давление струи воды, это может вызвать поражение человека электрическим током.

При открытии полукрышки степень защиты падает с IP44 до уровня обычной розетки, так что стоит обратить внимание на это. Вспомните, как часто вы извлекаете шнур из розетки, в которой подключена, к примеру, стиральная машина.

Так стоит ли рисковать?

Рекомендуем использовать обычные розетки с защитными крышками, установленные подальше от источников воды, этого будет достаточно для обеспечения безопасности.

Данная статья охватывает установку розеток в индивидуальных жилых помещениях — в квартирах, таунхаусах, коттеджах и т. д.

Дополнение: В гостиницах, саунах, банях и прочих общественных заведениях требования к электробезопасности еще более строгие.

ПУЭ, п. 7.1.48. Установка розеток в ванных, душевых, мыльных помещениях и помещениях, где находятся нагреватели для саун (часто называемых сауной), а также в стиральных помещениях не допускается, за исключением мест, о которых уже упоминалось (ванные квартиры и гостиничные номера).
