2. Плавность и точность работы: Червячные хомуты обеспечивают мягкое и равномерное движение, что особенно актуально для тех приложений, где ключевым является высокая точность позиционирования.

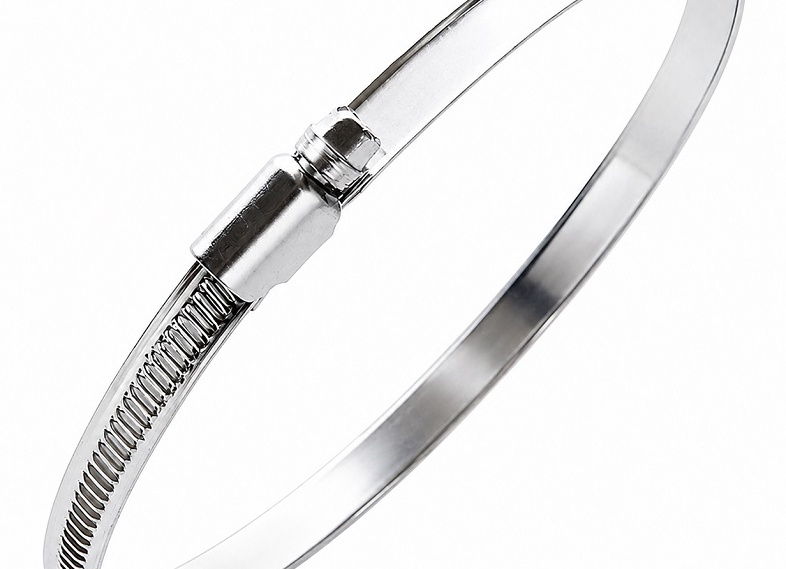

Червячный хомут — разновидность крепежных приспособлений
Червячный хомут представляет собой один из видов крепежных хомутов, применяемых для создания герметичных соединений различных устройств. К ним относятся эластичные трубопроводы, шланги и другие типы труб. В сфере машино- и приборостроения для формирования соединений часто используют хомуты тяжелого типа, так как в этих случаях существует значительное механическое давление.
Существует нормативно-техническая документация, регламентирующая основные характеристики металлических червячных хомутов. Эти характеристики включают параметры конструкции и геометрические данные. Согласно стандарту ГОСТ 28191-89, хомуты делятся на следующие категории:
- червячный ленточный хомут с болтом. Варианты исполнения различаются по тяжелому и легкому типам. Легкие хомуты часто называются хомутами с барашком и используются в условиях, где не наблюдаются сильные вибрации;
- узкий ленточный хомут с болтами. Используется при высоких уровнях вибраций присоединяемых элементов;
- широкий ленточный хомут с болтами. Применяется для специальных рукавов, на которые, согласно требованиям, не должно воздействовать поверхностное давление;
- проволочный хомут с винтом.
Одним из самых распространенных видов крепежных элементов является хомут, производимый с использованием лент. На ленте, при соответствующем расчете, под определенным углом расположены гофрированные зубья. Они обеспечивают надежную фиксацию даже при воздействии высоких вибраций и значительного механического давления. Также существует вариант перфорированных или просеченных хомутов. Их характерная особенность заключается в наличии на лентах просечек сквозного исполнения. Червячный нержавеющий хомут с просечками демонстрирует гораздо более высокий разрушающий момент (не превышающий 15 Нм) по сравнению с хомутами, у которых резьба отпрессована. Установка крепежного элемента осуществляется с помощью отвертки или шестигранников. В соответствии с требованиями нормативных документов, диапазон пределов затягивания составляет от 6 до 76 мм.
В обычных бытовых условиях часто применяется хомут червячный с барашком. Диаметры таких изделий варьируются в пределах от 10 до 60 мм. В характеристиках такого хомута имеется заметное свойство — наличие винтового крепления с барашком (или бабочкой). Это позволяет осуществлять затяжку без специального инструмента. Для изготовления этих хомутов используют нержавеющую или высокоуглеродистую сталь для лент и корпусов, а для барашка применяется пластик. Данная конструкция хомута используется для соединения шлангов, а также как трубный хомут.
Червячные хомуты производятся из различных материалов:
- нержавеющая сталь;
- оцинкованная сталь;
- комбинированные хомуты (например, углеродистая сталь используется для болта, а нержавеющая — для лент и замков).
Где применяется хомут червячный?
Червячный хомут активно применяется в гидро- и пневмосистемах для обеспечения герметичности соединений. Подбор крепежных параметров осуществляется в зависимости от предписаний стандартов ГОСТ, а также в зависимости от серии и типа хомута.
Хомуты, например, могут использоваться при установке счетчиков воды — по ссылке.
Кроме того, их также применяют для временного устранения течи в трубах отопления, чтобы установить временную заплатку (времянку) и предотвратить затопление нижних квартир.
Согласно стандарту ГОСТ 28191-89, изделия должны изготавливаться как единые элементы. Для создания поверхности хомута используется углеродистая сталь, которая должна быть хроматирована с добавлением цинка. Одной из конструкционной составляющих являются ленты, на которые наносят зубчатые дорожки. Процесс затягивания крепления осуществляется с помощью болтов или винтов.
Герметизация соединений и равномерное стягивание производится с применением креплений винт-лента на бесступенчатой поверхности.
Для винтов используют различные головки:
- шестигранные;
- с шлицевым пазом;
- с крестообразным пазом;
- с буртиком.
Соединение корпуса и ленты выполняется на одном уровне, что позволяет избежать сварных швов и клепок, что, в свою очередь, снижает риск возникновения дефектов гибких шлангов и рукавов при их креплении. При создании ленты используется процесс штамповки. На готовые покрытия наносятся зубья или отсечки, причем каждый край закругляется. Во время вращательных движений происходит упор корпуса в зацеп, что обеспечивает надежную стяжку и фиксацию крепежа.
Применение хомута
Область применения обжимного хомута охватывает все конструкции, которые включают гибкие и пластиковые трубы. Можно выделить две главные категории: садово-поливочные системы и автомобильные двигатели.
Основное преимущество обжимных хомутов заключается в их многократном использовании. На съемных конструкциях часто устанавливают хомуты с барашком. В процессе создания поливочной системы может использоваться множество шлангов, и иногда возникает необходимость в их перестановке или замене из-за засоров или повреждений. Хомуты отвечают этим требованиям и обеспечивают герметичное соединение стыков и переходов между оборудованием и шлангами.
Возможность быстрой замены и переустановки гибких труб также важна и в автомобилях. Соединения труб в системе водоснабжения возможны только при использовании гибких трубопроводов.
В современном строительстве все чаще применяются пластиковые трубы, которые можно просто и быстро отремонтировать. В тех случаях, когда требуется установить бандаж на поврежденную металлическую трубу, обжимной хомут успешно справляется с этой задачей.
Хомут обжимной — бандажный зажим
При воздействии коррозии на стенки металлических труб или из-за внешних повреждений могут появляться трещины и изломы. Для устранения утечек в трубе установить бандаж на месте неисправности будет наиболее эффективным решением.
Бандажные зажимы надежно закрывают образовавшиеся свищи и надолго избавляют от необходимости замены труб, если установка включает все должные требования.
Определение разрушающей силы
Эксперименты по определению разрушающей силы проводились следующим образом: лента хомута делилась на две aproximadamente равные части, которые затем фиксировались в захватах испытательной машины 1958У10. За этим следовало нагружение хомута до момента его разрушения. Испытания проводились на двух образцах от каждого типа хомута.
Кроме испытания на прочность в сборе хомутов также проводили тесты на растяжение ленты, так как она является наиболее нагружаемым элементом конструкции хомута. Результаты показали, что прочность ленты значительно превосходит прочность хомута в сборе, а пределы прочности сталей, из которых изготавливаются ленты, имеют прямую зависимость: чем выше прочность стали, тем выше качество используемого материала.
Определение момента трения при затягивании червячного хомута
Показатели момента трения, возникающие во время затягивания хомута, позволяют оценить конструктивные особенности и качество исполнения. Чем ниже момент трения, тем выше уровень качества хомута.
Важно также отметить, что данное испытание проводилось без использования смазочных материалов.
- лента хомута нарезалась на две равные части;
- одна часть ленты (с накаткой) фиксировалась в специальном устройстве;
- вторая часть нагружалась силой, равной 196 Н, а затем 392 Н с использованием грузов;
- в ходе испытания происходило проворачивание червяка с последующим измерением силы, действующей на него, и расчетом момента трения.
Следует отметить, что увеличение момента трения при увеличении осевой силы может служить индикатором высокого качества механизма натяжения ленты (червяк в сочетании с накаткой на ленте).
Технические характеристики и особенности строения червячных хомутов.
Материалы и детали червячных хомутов.
Червячные хомуты обычно изготавливаются из высокопрочных материалов, таких как сталь или чугун. Это обеспечивает им прочность и долговечность, необходимые для передачи значительных нагрузок и работы в условиях высоких температур или агрессивной среды. Для повышения износостойкости и снижения трения между поверхностями используются специализированные покрытия и смазочные средства.
Ключевыми элементами строения червячных хомутов являются:
- Червяк: это винтовой компонент, имеющий форму шнека. Он служит для передачи крутящего момента и взаимодействия с гайкой.
- Гайка: этот элемент взаимодействует с червяком и обеспечивает передачу движения между ними. Она имеет спиральную форму и позволяет передавать движение от червяка к другим частям механизма.
- Корпус: это внешняя оболочка, которая защищает внутренние компоненты червячного хомута от повреждений и корректно размещает их. Корпус обычно имеет компактную форму, что упрощает монтаж и эксплуатацию.
Механика и принцип работы червячного хомута.
Червячный хомут функционирует на принципе взаимодействия червяка и гайки. В процессе вращения червья он передает вращательное движение гайке, которая приводит в движение другие составляющие механизма. Важной особенностью червячных хомутов является их высокая передаточная способность, что позволяет им передавать значительный крутящий момент при относительно низкой скорости вращения. Это делает их эффективными в разнообразных применениях, таких как приводы конвейеров, подъемные механизмы, пресс-станки и многие другие.
Размеры и типы червячных хомутов.
Червячные хомуты производятся в различной размерной линейке и типах, что дает возможность подобрать оптимальный вариант для конкретной задачи. Размеры хомутов определяются диаметром и шагом червяка, а также длиной гайки. Существуют различные типы червячных хомутов, включая одноредукторные и двухредукторные, правые и левые вращения, а также с разными углами витков и другими параметрами. Выбор конкретного типа хомута зависит от требований к передаче момента, скорости вращения, условий эксплуатации и других факторов.
Особенности строения червячного хомута и его ключевые компоненты.
Основные компоненты червячного хомута — это червяк и гайка. Они имеют сложную геометрию и точную обработку поверхностей, что обеспечивает точное взаимодействие и минимизирует потери энергии. При производстве червячных хомутов применяются высокоточные технологии, такие как шлифовка, фрезеровка и закалка, для достижения необходимых параметров и качества поверхности. Кроме того, важную роль играют различные покрытия и смазочные материалы, которые снижают трение и износ.
Червячные хомуты являются незаменимой частью многих механизмов, обеспечивая такие преимущества, как высокая передаточная способность, компактные размер и возможность работы в сложных условиях. Их использование в различных отраслях промышленности, включая автомобилестроение, металлургию, энергетику и др., способствует увеличению эффективности и надежности работы оборудования.
Качество и долговечность червячных хомутов.
Когда мы обсуждаем качественные соединения деталей, одним из ключевых компонентов, о которых следует помнить, являются червячные хомуты. Хотя этот элемент может показаться незначительным, на самом деле он играет важную роль в обеспечении прочности и надежности вашего оборудования.
Факторы, влияющие на качество червячного хомута.
- Материалы. Качество червячного хомута определяется материалами, из которых он изготовлен. Соответствуют требованиям стандарта ГОСТ РФ, червячные хомуты могут изготавливаться из различных видов стали и пластика, каждый из которых обладает своими особенностями и преимуществами. Высококачественная сталь обеспечивает коррозионную стойкость и прочность, в то время как пластиковые хомуты отличаются своей легкостью и доступностью.
- Процесс производства. Качество червячного хомута в значительной степени зависит от технологического процесса его производства. Согласно актуальным нормам и правилам, процесс изготовления хомутов должен строго контролироваться на каждом этапе, включая выбор материалов и упаковку готового продукта. Для более подробной информации обратитесь на сайт производителя Mega Fix.
Оценка качества червячного хомута.
- Внешний осмотр. Первым шагом в оценке качества хомута является его визуальный осмотр. Проверьте, нет ли видимых дефектов, таких как трещины, сколы или следы коррозии. Важно убедиться, что все элементы хомута прочно закреплены и не имеют повреждений.
- Применение. Чтобы полноценно оценить качество и эффективность хомута, его необходимо протестировать в реальных условиях эксплуатации. Он должен надежно соединять детали, не деформируясь и не изнашиваясь при нормальном использовании.
Долговечность и срок службы червячного хомута.
Общие параметры. Долговечность и срок службы червячного хомута в значительной степени зависят от качества материалов и технологии производства. При правильном использовании и соблюдении требований эксплуатации, срок службы качественного хомута может достигать нескольких лет.
Предупреждающие признаки. Со временем даже самые качественные хомуты могут подвергаться износу. Признаки возможного выхода из строя включают потерю первоначальной формы, появление коррозии, трещин или других видимых дефектов. Если есть подозрения на повреждения, рекомендуется немедленно заменить хомут.
Нормы ГОСТ
Червячные хомуты чаще всего применяются в системах пневматики и гидравлики. Это определяет конструкционные особенности и размеры изделий с учетом категорий по ГОСТ 28191-89.
Червячные модели представлены хомутами как легкой, так и тяжелой серии, в соответствии с которыми их размеры следующие:
- легкие – 8-16 мм, 12-20 мм, 16-160 мм;
- тяжелые – 16-160 мм и более 160 мм.
Хомуты можно использовать многократно (до 50 раз). Они обладают пределом прочности в 40 кг·с/мм2. Для обеспечения прочности и надежности при повторном использовании на хомуте не должно быть вмятин, заусенцев, деформаций, коррозионных следов и других дефектов.
Маркировка
Для идентификации на поверхности хомута наносится следующая информация:
- тип;
- возможные диаметры;
- тип головки;
- материал изготовления.
Простые и надежные конструкции обеспечивают высокую герметичность крепления без жесткой необходимости в сложных ремонтах.
