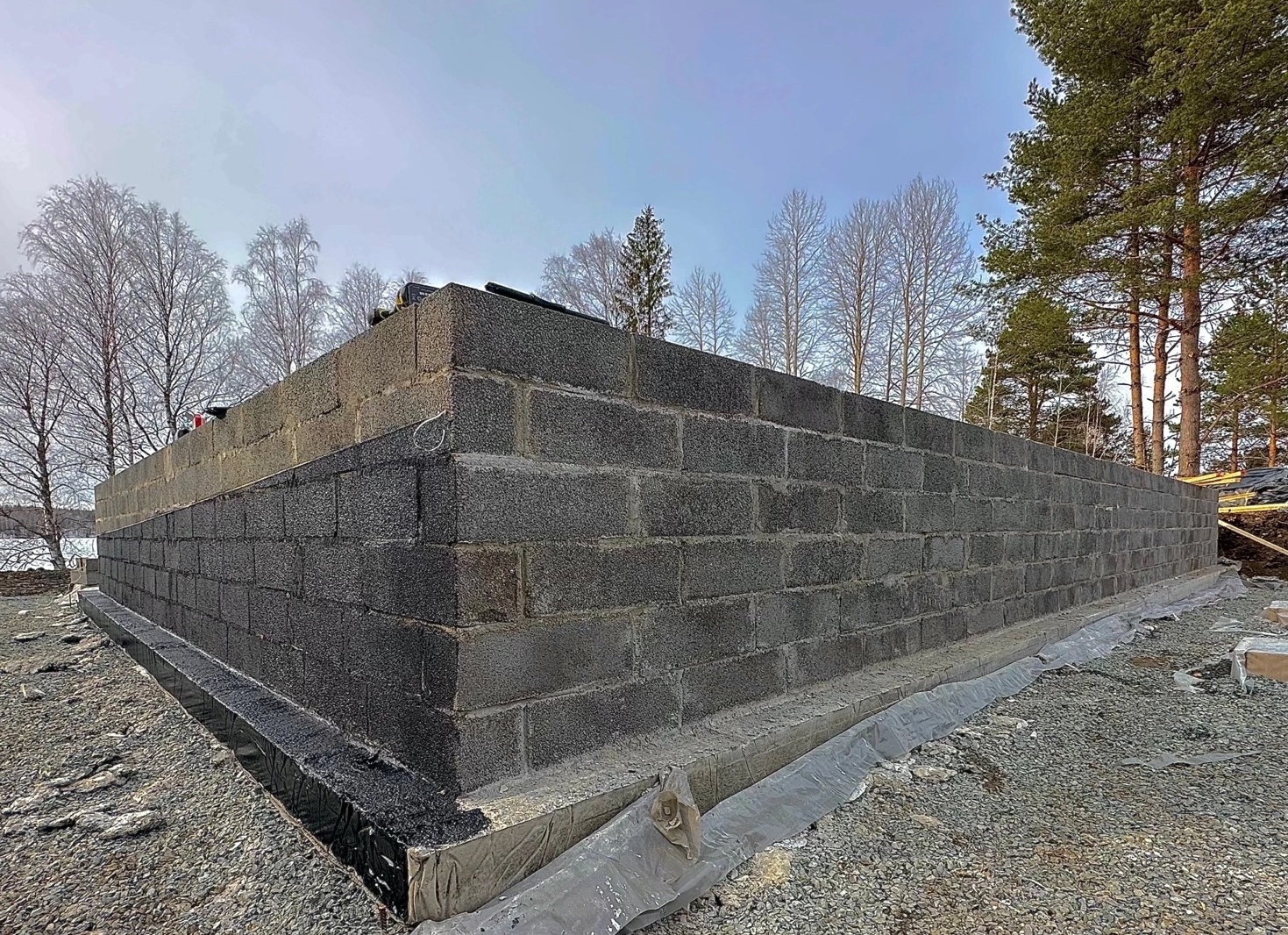

УФФ утепленный финский фундамент — что это такое, обзор технологии устройства
Каркасные конструкции на плоских ленточных фундаментах (МЗЛФ) в настоящее время являются одним из наиболее перспективных направлений в развитии плоскостного строительства. Значительное снижение веса одно- или двухэтажного жилого дома позволяет использовать эффективные технические решения, которые характеризуются низкой трудоемкостью. Финские утепленные фундаменты (UFB) были внедрены в практику 8-10 лет назад. К этой технологии, широко распространенной в скандинавских странах, поначалу относились с подозрением. Любая инновация, направленная на снижение рабочей нагрузки, встречала неприятие со стороны значительной части строительной отрасли. Но с течением времени здания, построенные с использованием технологии УФО, доказали свою энергоэффективность и комфорт. В то же время не было обнаружено проблем с прочностью и жесткостью несущих конструкций.
Термин стал популярным благодаря строительным форумам, но не является официальным. Согласно категориям СНиП, он представляет собой комбинацию МФЛФ и цокольного этажа с нанесенной внешней теплоизоляцией.
Система фундаментов финской строительной компании Omatalo, которая становится все более популярной в Российской Федерации, включает в себя:
- Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
- Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
- Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
- Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.
фундамент UFV — утепленный финский фундамент.
Финская система фундамента — это базовая финская система фундамента — базовая финская система фундамента — базовая финская система фундамента — базовая финская система фундамента — базовая финская система фундамента — базовая финская система фундамента — базовая финская система фундамента — базовая финская система фундамента — базовая финская система фундамента — базовая финская система фундамента. Вместо EPS под раствор можно укладывать, например, плиты EPS-C (самые прочные качества пенопласта), а в некоторых случаях предпочтительнее использовать электрические системы подогрева пола. В климате с индексом мороза выше 70 000 предпочтительнее заливать основание в несъемной опалубке из экструдированного полистирола. Однако три принципа являются общими для всех модификаций Uff:
- МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
- теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
- обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.
В европейской и североамериканской практике эта система не выделяется в особую категорию, а помещается в группу защиты от мороза или в группу утепленных МЗЛФ. По сути, человек сталкивается с двумя терминами:
Диапазон применения и особенности схемы
Каждый проект требует индивидуального расчета фундамента, в зависимости от свойств грунта, веса дома, соотношения площади здания и длины периметра, особенностей климатической зоны и других факторов.
Таким образом, финский фундамент рассматриваемой конструкции может быть рекомендован к применению во всех климатических зонах Российской Федерации для всех классов грунтов с ориентировочной нагрузкой от 1 до 3 тонн на погонный метр МФЛФ.
Данный диапазон нагрузок соответствует большинству проектов фахверковых домов с количеством этажей 1 — 2 и одноэтажных домов без ограничения типа их конструкции. Однако адаптация МЗЛФ к более тяжелым домам не представляет проблемы: В этом случае конструкция изменяется путем увеличения сечения плиты ленточного фундамента и основания.
Типовая конструкция МЗЛФ — ленточный фундамент с плоским основанием.
Этот метод строительства экономически подходит только для зданий без подвала.
Преимуществами MZLF являются:
- Изящное и простое решение противоморозной защиты
- Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
- Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
- Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
- Вариант лучше, чем УШП адаптируется к уклонам участка.
- Схему допустимо применять при высоком уровне грунтовых вод
Недостатками этого типа фундамента (в основном традиционными) являются недостаточная энергоэффективность по сравнению с концепцией пассивного дома и значительные объемы земляных работ. Циклические затраты для систем, приближенных к технологии Omatalo, составляют $100 — $120/м² площади здания.
Этот вариант дороже, чем типичный нулевой цикл. Однако, если принять во внимание изоляцию и распределение коммуникаций, финская система оказывается несколько дешевле.
Технико-экономическое сравнение с BFG приводит к следующему результату: при высоте цоколя 80 см и более этот вариант на 10-15 % дороже, чем утепленный шведский потолок. Высота цоколя оказывает значительное влияние на стоимость, так как она прямо пропорциональна количеству засыпки, доставляемой на участок.
Следует отметить, что замена экструдированного пенополистирола на пенополистирол (при сохранении толщины теплоизоляционного слоя) не делает проект существенно дешевле (итоговая сумма снижается максимум на 2-3 %). Если исходить из одинаковой энергоэффективности и учитывать поглощение влаги, то утепление пола с помощью EPS-C обходится дороже, чем с помощью EPS.
Общие сведения
UFF — это многослойный фундамент с малой глубиной заложения и слоем раствора на уровне пола. Из-за особенностей конструкции UFF нельзя однозначно считать ленточным или монолитным фундаментом.
Обычно утепленная финская плита является разновидностью пола по грунту. Подобная конструкция используется в строительстве уже давно, с той лишь разницей, что балки раньше заделывались непосредственно в грунт. При строительстве UFF подготавливается основание, которое затем покрывается цементным раствором. Оно, в свою очередь, служит основанием для полов будущего здания.
UVF не только обеспечивает надежную опору для здания. Конструкция позволяет значительно повысить энергоэффективность дома за счет снижения теплопотерь и нагрузки на систему отопления. Засыпка, на которую укладывается стяжка, одновременно принимает на себя функцию опалубки для внешнего контура пояса.
Особенностью UFF является то, что в конструкцию помимо обычных подводящих линий входит система труб для теплого пола. Таким образом, потолок, построенный по финской технологии, является своего рода нагревательным элементом.
Область применения УФФ
Финский подвал используется при строительстве зданий без подвала. При соблюдении общего метода строительства UFF без проблем выдерживает высокие нагрузки. Поэтому UFF подходит как для легких каркасных конструкций, так и для более тяжелых кирпичных домов.
UFF подходит для следующих ситуаций:
- Сложный рельеф. УФФ идеально подходит для строительства на неровных участках. При наличии перепадов можно увеличить высоту фундамента, компенсировав разницу на поверхности. К тому же использование нерудных материалов для обустройства дренажного и подстилающего слоев позволяет избавиться от эффекта вспучивания почвы.
- Высокий уровень грунтовых вод. При возведении УФФ предусмотрена комплексная гидроизоляция. Основание дома не будет размываться и терять надежность даже при полном погружении в воду.
- Подвижность поверхностного почвенного слоя. Использование инертных материалов для засыпки внутренней части финского фундамента позволяет исключить вероятность его смещения.
УФФ идеально подходит для домов с 2-3 этажами. За счет расширения подстилающего слоя можно значительно увеличить несущую способность подстилающего слоя. Этот метод не оказывает существенного влияния на общую стоимость фундамента, но создает прочное основание для многоэтажного дома.
УШП: дорого или нет?
К недостаткам этого фундамента относится его высокая стоимость. ПБП специализированными компаниями стоит в среднем от 9 000 до 11 000 рублей за м2. То есть стоимость фундамента для площади 100 м2 — около одного миллиона рублей. Это очень большие деньги! Но давайте рассмотрим альтернативу, которая на первый взгляд кажется бюджетной. Выберем другой тип фундамента для каменного дома, например, ленточный. К этому следует добавить стоимость дренажа, изоляции глухого пространства, всех технических установок, плиты перекрытия, подогрева пола и выравнивающего раствора, а также стоимость поэтапного выполнения работ (привлечение квалифицированных специалистов к каждой работе, многочисленные закупки и поставки). В результате общая стоимость будет значительно выше, чем стоимость раствора. Если за ГКЛ вам придется заплатить 1 миллион рублей, то «лента» со всеми «прибамбасами», выполненная профессиональной компанией, обойдется в 1,3 — 1,5 миллиона рублей. Посмотреть проекты домов из газобетона и запросить полную смету можно в бесплатном каталоге проектов YTONG
Эта технология представляет собой строительство желоба на основе пенопласта, обладающего превосходными показателями прочности. Конструкция представляет собой цельную конструкцию с прикрепленной опалубкой, которая служит в качестве дренажной системы и укладывается на уплотненное основание из песка и гравия. Затем укладывается арматурная сетка, позволяющая проложить коммуникации для последующего строительства. Затем арматура заполняется бетоном, а поверхность выравнивается с помощью различных инструментов.
К преимуществам этой технологии относятся:
- Плита возводится довольно быстро, при этом уход за ней не отличается особой сложностью.
- Все коммуникации для дома будут заранее готовы.
- Дренажная система уже будет оборудована.
- Отличные показатели теплоемкости.
Источник: medium.com Смотрите также: каталог компаний, специализирующихся на ремонте и проектировании фундаментов.
Шведская плита имеет и недостатки, в том числе:
- Грунт понадобится заранее подготовить, он должен быть тщательно выровнен.
- Такую технологию нельзя применять на почве с высоким содержанием торфа.
- Монтаж коммуникаций может вызвать осложнения, так что лучше всего обратиться к специалистам.
- Такой вариант нельзя назвать экономным.
Шведская плита имеет свои преимущества и недостатки. При их выборе следует учитывать некоторые специфические факторы: тип почвы, экономическую составляющую и предпочтения производителя.
Условия применения
Возникает вопрос, при каких условиях можно лишиться фундамента с финской плитой. Существуют определенные ограничения, которые не позволяют использовать данный тип фундамента. Невозможно обустроить подвальное помещение.
Перед закладкой фундамента необходимо исследовать грунт на наличие проблемных участков.
При определенных условиях финская плита является хорошим выбором:
- наличие на участке грунтов проблемного типа. Этот тип основания за счёт обустройства теплоизоляции, дренажной системы и гравийно-песчаной подушки воздействие степени пучения почвы значительно снижается;
- защита от воздействия грунтовых вод за счёт использования теплоизоляционного слоя. Экструдированный пенополистирол отлично выполняет функцию гидроизоляции;
- при нестандартности рельефа. Исправить положение можно за счёт засыпания и выравнивания материалами инертного типа;
Одним из практических преимуществ фундамента с финской плитой является то, что это не только основание, но и поверхность внутри помещения, которая представляет собой черновой вариант пола. Это просто практичная альтернатива полу, который является простым вариантом пола. Нет необходимости делать дополнительные цементные стяжки и тому подобное.
Технология строительства
Строительство финского фундамента состоит из ряда этапов:
- обследуется место под застройку, проводятся необходимые расчеты, разрабатывается проектно-сметная документация;
- размечается контур будущего котлована;
- для устройства мелкозаглубленной фундаментной ленты разрабатывается траншея;
- из щебенки устраивается дренаж;
- укладывается слой гидроизоляционного материала;
- опорная подушка фундаментной ленты армируется;
- выполняется укладка блочного материала;
- изнутри фундаментная основа утепляется плитами из пенополистирола;
- все внутренние части котлована засыпаются мелкой щебенкой и песком;
- укладывается утеплительный материал для пола, выполняется армирование;
- монтируется отопительная система по принципу «теплый пол»;
- заливается бетонный раствор;
- место для отмостки по всему периметру объекта утепляется;
- заливается отмостка, вывозится строительный мусор.
Фундамент готов; финская плита в разрезе похожа на слоеный пирог.
Разметка участка, разработка грунта
В соответствии с техническим заданием на строительство производится разметка строительной площадки.
Необходимо учесть существующие инженерные коммуникации, подъездные пути, строительные площадки и другие факторы.
Диагонали контура размечают натянутыми струнами, соблюдая расстояние до пятидесяти сантиметров от внешних стен участка.
Слой почвы, покрытый дерном, должен быть полностью удален. Вдоль подпорных стен должна быть вырыта траншея, глубина которой должна соответствовать проекту. Должен быть предусмотрен резерв для массового дренажа.
Дренажная система, подстилающая основа, монтаж ленты фундаментной основы
Подготовленная траншея засыпается мелким гравием толщиной около двадцати сантиметров. Слой уплотняется и покрывается геотекстильными полосами.
Затем засыпается слой песка, и можно выкладывать опалубку для финской фундаментной плиты из фанерных щитов.
Арматура соединяется с каркасом, укладывается на опалубку и заливается цементным раствором.
Пока бетон принимает свою форму, можно уделить время выравниванию лишнего грунта. На затвердевшую бетонную полосу укладываются бетонные блоки с учетом расчетной высоты подвала. При большой высоте рекомендуется через каждые три ряда блоков укладывать решетчатую арматуру.
Наружные и внутренние поверхности подвала должны быть изолированы от негативного воздействия влаги. Для этого используются гидроизоляционные мембраны, а внутренние стены покрываются мастикой.
Засыпаем подстилающий слой, укладываем утеплительный материал
Плиты пенопласта толщиной не менее 10 см выставляются вертикально изнутри погреба и крепятся к стенам. Дно ямы выкладывается геотекстильными полосами и засыпается щебнем, который служит дренажной системой.
Бюджетный вариант финского фундамента
Дно полос может быть либо чисто бетонным, либо смесью с добавками, например, шлака. Для свайного фундамента используют полнотелый красный кирпич или бетонные смеси, содержащие бут. Такие растворы можно изготовить самостоятельно, они надежны и качественны. Для плитной смеси не нужны особенно дорогие материалы, все ингредиенты дешевы. Это большое преимущество, которое помогает сэкономить деньги при строительстве здания.
Современные финские технологии помогают возвести фундамент и само сооружение в очень короткие сроки. Большим недостатком таких конструкций является то, что они трудоемки и требуют много работы. В Финляндии распространенным решением является строительство из СИП-панелей. Для их производства не требуется процесс армирования. При таком решении вы экономите деньги на опалубке и цементном растворе.
Монолитная конструкция, опирающаяся на плиты из пено- или газобетона, также является хорошим вариантом.
