Как установить проектор и экран: 3 простых совета
По данным ITResearch, продажи домашних проекторов растут на 12% в год. Это связано с появлением новых проекционных технологий, которые предлагают высокое качество, долговечность и доступность для широкого круга потребителей.
Однако по-настоящему хорошая система домашнего кинотеатра доставит удовольствие только в том случае, если она правильно установлена — это единственный способ обеспечить надежность и безопасность оборудования, и сделать это можно в несколько простых шагов.
Определяем место установки
Чтобы ваш домашний кинотеатр радовал глаз во всех отношениях, необходимо правильно подобрать расстояние между проектором и экраном: Ширина экрана, на который проецируется изображение, должна быть в 1,5-2 раза меньше, чем расстояние до зрителей — чтобы они могли полностью охватить экран и комфортно смотреть фильмы. От этого зависит тип крепления проектора.
- к стене — не всегда удобно, так как в современных домах редко можно найти две свободные стенки. Кроме того, при подобном монтаже всегда есть риск, что устройство будут постоянно задевать;
- к потолку — при достаточной их высоте (свыше 2,50 м), этот вариант (при наличии пульта дистанционного управления проектором) становится оптимальным, помогая сэкономить пространство.
Еще одно преимущество — возможность спрятать все необходимые кабели в потолке. Обычно для такого крепления используются специальные потолочные крепления в виде короба, в который вставляется устройство, или специальное крепление, которое крепится непосредственно к самому проектору.
Комплектация проекционного экрана
Комплект проекционного экрана может значительно отличаться по составу и деталям установки. Часто предлагаются варианты, в которых пользователь может приобрести только поверхность проекционного экрана, без рамы или аксессуаров для установки проекционного экрана. На самом деле, многие люди используют поверхность проекционного экрана, не утруждая себя его установкой. Они просто вешают его на стену и прикрепляют с помощью всего, начиная от гвоздей и заканчивая малярным скотчем. Однако мы не рекомендуем использовать поверхность проекционного экрана таким образом. Без надлежащего размещения она не будет иметь равномерной интенсивности, необходимой для четкой проекции. Мы не очень хотим рассматривать вариант, когда пользователь сам изготавливает раму и опоры из подручных материалов. Поэтому мы ограничиваемся решениями, которые практически доступны с полки. То есть комплектами, в которые входит и ткань для проекционного экрана, и материал для крепления экрана. Наиболее популярные варианты таких комплектов можно найти в Китае под брендом Visualapex. Типичные компоненты комплектов показаны ниже.
Обычно некоторые расходные материалы, такие как шурупы и дюбели, которые китайцы кладут в комплект, не отличаются высоким качеством. Поэтому лучше сразу заменить их своими. Тем более что их можно найти практически в каждом доме. Но это не столь важно. Важно качество ткани и каркаса. И здесь дела обстоят гораздо лучше. Конечно, бывают исключения, поэтому, выбирая комплект проекционного экрана, никогда не забывайте анализировать отзывы пользователей, которые его уже купили. В комплекте могут быть дополнительные крепежи в виде металлических планок, которые соединяют раму и другие дополнительные аксессуары. Размер проекционного экрана может быть выбран в зависимости от личных предпочтений, финансовых возможностей и, конечно, характеристик проектора и условий, в которых он будет эксплуатироваться. Наиболее распространенные параметры экрана приведены в таблице ниже.
| Размер (дюймы)/аспектное соотношение | Площадь проекции (дюймы) | Общий размер проекционного экрана (с рамой) |
|---|---|---|
| 60″/16:9 | 52″ х 29″ (132х73 см) | 53″ х 30″ (134х75 см) |
| 72″/16:9 | 63″ х 35″ (160х89 см) | 64″ х 36″ (162х91 см) |
| 80″/16:9 | 69″ х 39″ (177х100 см) | 70″ х 40″ (179х102 см) |
| 84″/16:9 | 71″ х 40″ (181х102 см) | 72″ х 41″ (183х104 см) |
| 90″/16:9 | 78″ х 44″ (199х112 см) | 79″ х 45″ (201х114 см) |
| 92″/16:9 | 80″ х 45″ (203х114 см) | 81″ х 46″ (205х116 см) |
| 100″/16:9 | 87″ х 49″ (221х124 см) | 88″ х 50″ (223х126 см) |
| 106″/16:9 | 92″ х 52″ (233х132 см) | 93″ х 53″ (235х134 см) |
| 110″/16:9 | 96″ х 54″ (243х137 см) | 97″ х 55″ (245х139 см) |
| 120″/16:9 | 104″ х 58″ (265х149 см) | 105″ х 59″ (267х151 см) |
| 133″/16:9 | 115″ х 65″ (294х165 см) | 116″ х 66″ (296х167 см) |
| 150″/16:9 | 130″ х 73″ (332х186 см) | 131″ х 74″ (334х188 см) |
| 180″/16:9 | 157″ х 88″ (398х224 см) | 158″ х 89″ (400х226 см) |
| 200″/16:9 | 174″ х 98″ (442х249 см) | 175″ х 99″ (444х251 см) |
Сборка экрана для проектора
Монтаж проекционного экрана начинается с тщательной распаковки компонентов. Особое внимание следует уделить поверхности проекционного экрана. Рекомендуется не прикасаться к ней грязными или жирными руками, а при работе с ней надевать перчатки.
После установки и проверки всех компонентов, необходимых для сборки, можно приступать к сборке проекционного экрана.
- Первым делом необходимо собрать металлическую раму, закрепив её стыки винтами, с помощью металлических планок, как правило, идущих в комплекте.
- Когда рама будет собрана, подготовьте специальный настил из мягкой бумаги (обычно идет в комплекте). Настил послужит своего рода монтажной площадкой, которая убережет отражающую поверхность проекционного полотна от повреждений.
- Аккуратно разверните проекционное полотно отражающей поверхностью вниз. В крепежные отверстия полотна вставьте распрямляющие планки.
- Положите готовую раму сверху проекционного полотна. И закрепите проекционное полотно на раме с помощью натяжных пружин. При этом одна сторона пружины должна крепиться непосредственно к раме, а другая к распрямляющей планке, вставленной в крепежные отверстия полотна.
- После установки пружин, отрегулируйте силу их натяжения ключом, таким образом, чтобы полотно равномерно распределилось по раме. В итоге, у Вас не должно остаться мятых или перекошенных областей. Готовый экран долен быть идеально ровным.
Принципы монтажа оборудования
Крепление для проектора может быть настенным или потолочным и предназначено для того, чтобы вы могли регулировать положение устройства. Перед выбором кронштейна учтите следующие моменты:
- кронштейн для проектора нужно выбирать с учетом массы аппарата, его типа и габаритов;
- рекомендуется приобретать крепления высокого качества, поскольку дешевые имеют короткий срок службы, часто разбалтываются и неправильно позиционируют оборудование;
- перед тем, как установить проектор своими руками на подвесной потолок, потребуется купить специальный монтажный комплект.
Установка крепления
Прикрутите кронштейн к устройству, используя прилагаемые инструкции. Используя прилагаемые инструкции, убедитесь, что размер монтажной пластины соответствует размеру устройства. Также проверьте затяжку крепежных винтов, прежде чем подвешивать устройство к потолку.
Затем с помощью рулетки определите расстояние между оптикой устройства, т.е. его передней плоскостью, и центром монтажной пластины. Добавьте это значение к ранее определенному диапазону расстояния до экрана. Пример: расстояние от края линзы до центра крепления составляет 20 см, а дальность экранирования — 5 м. Это означает, что площадь экранирования должна быть увеличена на 20 см (5 + 0,2 = 5,2 м).

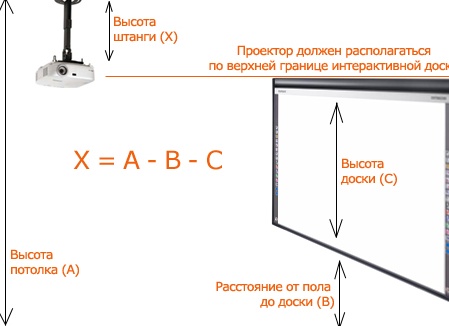

Монтаж кронштейна на потолок
При подвесной установке необходимо учитывать тип крыши: это может быть бетонная крыша, натяжная крыша, подвесная крыша или крыша из гипсокартона.
- Если помещение имеет бетонный потолок, то с помощью такого инструмента, как перфоратор, следует проделать в нем отверстия, после чего, вбить в них дюбели из пластика. Далее, требуется совместить отверстия на пластине кронштейна с такими же на потолке, и закрутить саморезы. Конечно же, кабель, подведенный к оборудованию, выглядит не очень эстетично. Поэтому, если вы перед началом ремонта в квартире заранее знаете, что комната будет использоваться под кинотеатр, необходимо в потолке прорезать (проштробить) канавку для прокладывания проводов. В крайнем случае, провода замечательно прячутся в пластиковый кабель-канал.
- Потолок из гипсокартона идеально подходит для того, чтобы повесить проектор, и сделать все провода невидимыми. Но, если вы имеете дело с ранее смонтированным и окрашенным покрытием, то подвесить агрегат можно с применением дюбеля-бабочки (если вес аппарата не больше 5 кг). Данный крепеж отличается тем, что при ввинчивании самореза, половина пластикового дюбеля раскрывается и надежно фиксируется на гипсокартонной панели. Перед вставкой дюбеля необходимо просверлить отверстие правильного диаметра, чтобы он входил в него очень плотно. Иначе при закручивании самореза, дюбель будет прокручиваться. В случае большой массы аппарата, монтаж проектора проводится на металлическую перегородку, которая служит для крепления листов гипсокартона.
- Разборный подвесной потолок состоит из ячеек, которые с легкостью вынимаются, после чего кронштейн закрепляется прямо к бетону способом, описанным ранее. Далее, в плитке, вытянутой из ячейки, прорезается отверстие для штанги кронштейна, после чего, она устанавливается на место.
- Чтобы произвести крепление проектора к натяжному потолку, без помощи специалистов не обойтись. Если вы собираетесь установить оборудование перед монтажом натяжного потолка, то сначала к базовому потолку крепится закладная, к которой будет закреплена монтажная пластина. Но если длина штанги достаточная, то можно закладную и не использовать. После проведения этих работ, специалисты по натяжным потолкам выжгут в полотне отверстие и укрепят его с помощью специального кольца. Через это отверстие будет проходить штанга кронштейна. В случае, когда натяжной потолок уже смонтирован, единственным выходом является частичный его демонтаж, с последующей установкой его на прежнее место, после закрепления кронштейна.
Особенности настройки проектора
Каждый проектор, независимо от модели, должен быть отрегулирован после установки. Это делается шаг за шагом.
- Необходимо включить устройство и сделать так, чтобы в помещении было темно.
- Если в проекторе есть возможность настройки, то с их помощью производится регулировка положения изображения. Если же данная возможность отсутствует, то это делается вручную. Достаточно просто менять положение самого проектора или проекционного полотна.
- Провести регулировку фокусировки, контрастности и яркости.
Меню настройки проектора Benq
Многие производители этих устройств предлагают варианты автоматической настройки. Вы можете выбрать тот, который подходит именно вам, и использовать его для проецирования. Когда все готово, нужно подключить источник сигнала и начать воспроизведение видео.
Настройка проектора
После установки необходимо настроить проектор. Для этого необходимо выполнить следующие действия:
- включить аппарат, выключить лампочки или задернуть шторы, чтобы сделать освещение минимальным;
- выровнять положение картинки на экране с помощью настроек на самом аппарате или, при их отсутствии, изменением положения устройства либо проекционного полотна;
- проверить и откорректировать фокусировку;
- отрегулировать цветность, контрастность и яркость.
Совет: Если проектор имеет шаблоны автоматических настроек, рекомендуется опробовать их и при желании выбрать подходящий шаблон.
Теперь можно подключить источник сигнала и просматривать медиаконтент.
Подключение к устройствам
Если вы хотите подключить проектор к другому устройству, необходимо тщательно проверить оба устройства на наличие соответствующих соединений. Это поможет вам определить, какие кабели или адаптеры нужны для подключения.
Соединение с компьютером
Обычно для подключения к компьютеру или ноутбуку используются разъемы HDMI или VGA, но реже применяются разъемы DVI. Найдите одинаковые разъемы на обоих устройствах и либо подключите их напрямую, либо используйте переходник, например, DVI-HDMI.
Совет. Предпочтительно использовать кабель HDMI, поскольку он обеспечивает лучшее качество изображения, а также аудиовыход на проектор, чтобы вы могли использовать подключенные колонки. Через соединение VGA аудиосигнал не передается.
Затем необходимо выбрать режим изображения на мониторах. Для этого нажмите комбинацию клавиш «Win» + «P» и выберите один из четырех доступных режимов:
- «только ПК» – картинка отображается только на мониторе компьютера, проектор неактивен;
- «только проектор» – работает лишь экран проекционной техники;
- «дублировать» или «повторяющийся» – одинаковое изображение на двух экранах;
- «расширить» – экран проектора становится продолжением экрана компьютера.
«Копирование экрана» можно использовать, когда проектор применяется в качестве интерактивной доски для презентаций в школе или в офисе. А с помощью функции «Расширение» можно одновременно выполнять различные задачи. Например, можно использовать домашний проектор для показа фильма на большом экране, пока вы выполняете другие задачи на ноутбуке или компьютере.
Соединение с телевизором
Чтобы не смотреть телепередачи на старом ламповом телевизоре, можно подключить устройство к проектору в качестве источника сигнала.
Также обратите внимание. Вы можете настроить устройство для просмотра телепрограмм, только если ваш телевизор имеет видеовыходы RCA, SCARD или S-Video с маркировкой OUT. На современных ЖК-телевизорах эти разъемы встречаются крайне редко.
Чтобы подключить проектор к телевизору без компьютера, необходимо соединить одинаковые гнезда с маркировкой Out на телевизоре и In на проекторе соответствующим кабелем. При необходимости можно использовать переходники, но учтите, что качество сигнала при этом ухудшится. Например, если телевизор имеет выход AVI, а проектор — нет, можно использовать кабель AVI SCARD или адаптер. Затем включите оба устройства и выберите проектор для воспроизведения сигнала из гнезда, к которому подключен приемник телевизора. Таким образом, вы сможете смотреть телевизор через проектор.
Соединение с приставкой
Еще одно устройство, которое можно подключить к проектору, — спутниковая приставка или цифровой приемник DVB-T2. Настроить подключение очень просто — нужно осмотреть устройства, найти одинаковые разъемы (желательно HDMI), купить необходимый кабель и подключить к нему устройства. Затем запустите устройство и выберите вход, через который приставка подключена к проектору.
