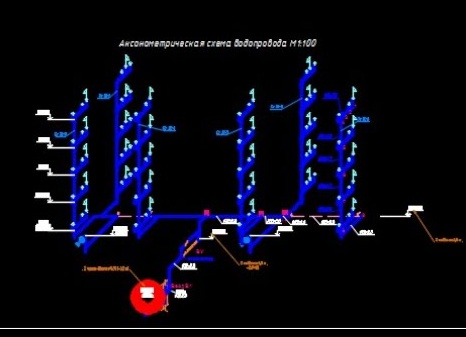

Аксонометрическая схема водопровода
Имея дело с монтажом водопроводных систем в частном доме, рано или поздно вы столкнетесь с термином аксонометрический план водопровода. У профессионалов такая цифра не вызывает вопросов, но для большинства обычных людей понятие аксонометрической схемы требует объяснения и примеров.
Термин аксонометрия или аксонометрическая проекция — это представление трехмерной фигуры в одной плоскости посредством представления трех координатных осей x, y, z.
Для иллюстрации аксонометрии представьте, что вы держите в руках куб, сделанный из проволоки. Теперь поднесите куб к зеркалу и нарисуйте грани куба, которые отражаются в зеркале. Зеркало покажет аксонометрию трехмерной формы куба. Вот наглядное изображение аксонометрии.
На техническом чертеже допускается выполнять аксиометрию форм (деталей, изделий), находящихся под определенным углом к поверхности проекции.
Для упрощения расчетов согласно ГОСТ 3453-59:
- Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
- Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
- Фронтальной диметрическая: угол между осями z и х принят 90°, углы между х и y и между осями z и y принят 135°.
- Во всех вариантах аксонометрии ось z расположена вертикально.
Аксонометрия водопровода, отопления, канализации
Согласно ГОСТ 2.317-2011, все аксонометрические фигуры, относящиеся к санитарно-техническим системам водоснабжения, канализации и отопления, проектируются во фронтальной биметрической (косой) изометрии с левой системой координат.
Следовательно, размеры должны быть неискаженными по осям z и x и уменьшенными вдвое по оси y.
Вы можете спросить, какое отношение эта конструкция имеет к трубам и водопроводу? Теперь представьте, что плоскости на осях аксонометрии — это стены вашего дома или квартиры. Водопроводные, водоотводные и отопительные трубы проходят через стены вертикально или горизонтально. Это означает, что мы можем нарисовать трассы труб на аксонометрии, не показывая самих стен.
Это дает очень четкое представление о том, как и где должны быть проложены трубы. Кроме того, на аксонометрический чертеж наносятся фитинги и диаметры труб, даются пояснения и составляются таблицы материалов и оборудования для чертежей. В результате получается подробное руководство по установке сантехники в доме (квартире), которое практически исключает ошибки при монтаже.
Аксонометрия отопления: на что обратить внимание?
План отопления жилого, офисного или промышленного здания включает в себя составление осевой диаграммы системы отопления. Прежде чем система будет нарисована на бумаге или в компьютерной программе, необходимо произвести расчеты. Сама диаграмма строится на основе следующих данных:
- значение потребности в теплоте для каждой комнаты здания;
- тип отопительных приборов, их количество для каждого помещения;
- основные решения по поводу всей инженерной сети, среди которых применение в системе стояков, расчет гидравлических веток и контуров, порядок подключения отопительных приборов;
- характеристика участков трубопровода, а именно: диаметр, длина каждого фрагмента трубы, запорная арматура, термические контроллеры, регуляторы гидравлические (в ситуациях, когда контроллеры давления не предустановлены в котлоагрегат).
После проведения соответствующих расчетов полученные значения переносятся на чертеж. Аксонометрический чертеж системы отопления содержит характеристики оборудования (котел, горелка, нагревательные элементы и др.Котел, насосы), длина и длина, длина и диаметр труби расход воды, тепловые характеристики радиаторов (радиаторы, конвекторы, РегистрыПри проектировании аксонометрии необходимо определить основное кольцо потока теплоносителя. Это путь к самому удаленному от котла элементу и обратно.
Одним из самых удобных и быстрых способов отопления является обогрев гаража с помощью электрического диодного котла.
О том, как отапливать гараж отработанным маслом с помощью пиролизной печи, можно прочитать здесь.
Итоги
Схема трехэтажного дома.
Аксонометрия является обязательной для систем отопления и вентиляции зданий и сооружений всех видов. Это позволяет наглядно показать монтажникам, как должна выглядеть сеть. Правильно выполненный план предотвращает трудности при монтаже вентиляционного оборудования и компонентов системы отопления.
Чтобы правильно спроектировать, а затем смонтировать сеть, здание и инженерные коммуникации должны быть правильно представлены на бумаге или в электронном виде. Графическая часть проекта должна включать в себя:
- генплан;
- ситуационный план;
- фасад;
- планы нижнего, верхнего и среднего этажа;
- план крыши;
- аксонометрия инженерных сетей;
- разрезы и принципиальные схемы.
Следует отметить, что при выполнении чертежей для несложной системы, расположенной в помещении, сечение делать нельзя. Если графическая часть проекта, особенно аксонометрия, выполнена правильно, проблем при монтаже, как правило, не возникает.
Размещение элементов системы
План канализации включает в себя все элементы от санитарно-технического оборудования, стоков промышленных установок или вводов дождевой воды до подключения к внешнему коллектору. Иногда используется упрощенный вариант, когда из плана удаляются внешние или внутренние участки. Это делается для того, чтобы сделать определенные участки сети более подробными. Каждый тип дренажной системы требует своего проектирования и расчета, поэтому стоит рассмотреть их подробнее.
Внутренняя часть
Внутренняя канализация представляет собой ряд труб, расположенных в пределах контура здания или сооружения. Его границами являются канализационные трубы и зона выхода из здания. Для уменьшения проектной плотности внутренней зоны аксонометрическая схема линии обслуживания здания вычерчивается только до первой смотровой камеры. Основные элементы:
- стояк вместе с фановой трубой;
- горизонтальный участок трубы в техническом подполье или подвале;
- выпуск из здания;
- трубопровод до первого смотрового колодца;
- поэтажная горизонтальная разводка.
Это типовая схема канализационной линии К1 (бытовой). Она используется для группировки жилых или офисных зданий. В промышленной внутренней сети (К3) состав труб меняется в зависимости от расположения объектов. Общая структура остается прежней — водостоки транспортируют сточные воды в горизонтальный коллектор, откуда они по стояку попадают в подземную (подвальную) трубу в дренажную зону здания. При проектировании системы внутреннего водоотвода необходим осевой план. Чертеж здания, выполненный во фронтальной или боковой плоскости, не дает достаточной информации о структуре дренажной системы. Необходим план участка, который дает четкое представление о конфигурации внутренних трубопроводов здания.
Наружная канализация
Внешняя часть системы представлена трубами, колодцами и арматурой от выхода из здания до станции очистки сточных вод (или автономной станции). Обычно это подземная сеть труб, расположенная на определенной глубине. Наиболее важными элементами этой сети являются трубы и инспекционные камеры. Поэтому при проектировании наружной канализационной сети аксонометрия колодцев обычно не планируется. Вместо этого создается продольный профиль канализации, который дает полное представление о конфигурации и других параметрах сети. Разница между аксонометрическим и продольным профилем заключается в проекции — если первый отражает пространственную структуру сети, то второй представляет собой простую диаграмму. Однако из-за относительно небольших перепадов высот, обусловленных рельефом местности, продольного профиля достаточно для получения полного представления о составе канализационной сети на открытой местности.
При проектировании крупной наружной канализационной сети с несколькими трубами в пределах квартала или части здания целесообразно выполнить аксонометрическую проекцию. В этом случае можно учесть направление всех ответвлений вместе с их уровнем залегания на земле.
Ливневая система
На аксонометрическом виде системы ливневой канализации показана вся система сбора ливневых стоков, включая водостоки, водостоки по периметру и водостоки на участке. Кроме того, нарисованы открытые или подземные каналы для отвода дождевых вод в систему ливневой канализации. Отмечаются все элементы сети ливневой канализации, расположенные на данной территории:
Как составляется
Рассмотрим построение поэтапной осевой схемы дренажной системы жилого района. Она выполняется по обычному методу — во фронтальной проекции с левой системой осей. Если в многоквартирном доме используются такие же дренажные системы, то показывается только часть здания. Это сокращает количество элементов на плане и позволяет избежать перегрузки одинаковыми деталями. По той же причине не рисуйте все выходы с этажей, а ограничьтесь схемой электропроводки верхнего этажа. Таким образом, отмечаются все точки установки смотровых клапанов, буровых отверстий и других элементов трубопровода. Отмечаются вентиляционные клапаны и указывается высота дымовой трубы над крышей. Также необходимо отметить вход в первую шахту и порядок соединения труб (обычно используется метод «горловина к горловине»). При изучении проекта должны быть видны все элементы сети, указаны размеры труб и другие особенности системы.
Стандартные виды аксонометрии в инженерии
Координатные оси могут быть наклонены под разными углами к аксонометрической плоскости. Следовательно, один и тот же участок может быть спроецирован на плоскость в разных измерениях. На основании этого критерия можно выделить различные виды аксонометрии.
Изометрическая. Это вариант аксонометрической проекции, при котором все три координатные оси имеют одинаковый наклон (120°). В этом случае изменение размеров проецируемого объекта одинаково по всем трем осям. Ортогональная изометрия (лучи проекции перпендикулярны плоскости) чаще всего используется для построения чертежей.
Диметрия. В этом случае две оси системы координат имеют одинаковый наклон, а третья — разный (например, 135°, 135° и 90° ). Соответственно, уменьшение объекта одинаково только по двум осям, а сам объект оказывается повернутым к зрителю лицевой стороной.
Триметрия. В этом случае коэффициенты искажения проецируемого объекта различаются одновременно по трем осям (150°, 70°, 140° ). Следовательно, аксонометрический вид объекта специфичен: зритель по-прежнему видит его с этих сторон, но некоторые детали могут быть менее детальными, т.к.
