Например, если высота ванной комнаты составляет 2,75 м, а площадь пола — 5,5 кв. м, то производительность вентилятора должна быть не менее 5,5 х 2,75 х 8 = 121 м3/ч.
Канальный вентилятор: что это такое
Канальный вентилятор — это основной механизм вентиляционной системы, который обеспечивает движение газовых масс по воздуховодам, тем самым увеличивая скорость движения воздуха. Ниже более подробно объясняется принцип работы канального вентилятора, его назначение, способы установки и подключения, а также стоимость.
Свежий воздух в помещении имеет большое значение. В душном помещении мы теряем концентрацию, чувствуем себя некомфортно и рискуем заболеть. Недостаток кислорода вызывает головные боли и сонливость. Пыльца, пыль и токсины, содержащиеся в воздухе, вызывают аллергические реакции. Для обеспечения комфортного микроклимата в помещении в здании устанавливаются вентиляционные системы, которые удаляют отработанные газы и подают свежий воздух.
Установки монтируются в системах вытяжной и приточной вентиляции. Они используются в жилых, промышленных и коммерческих зданиях, а также на предприятиях общественного питания. Канальные вентиляторы могут работать с бытовыми кухонными бонетами, которые оснащены жироулавливающими фильтрами. Эти устройства используются для подачи воздуха в столовых, актовых залах и общественных помещениях.

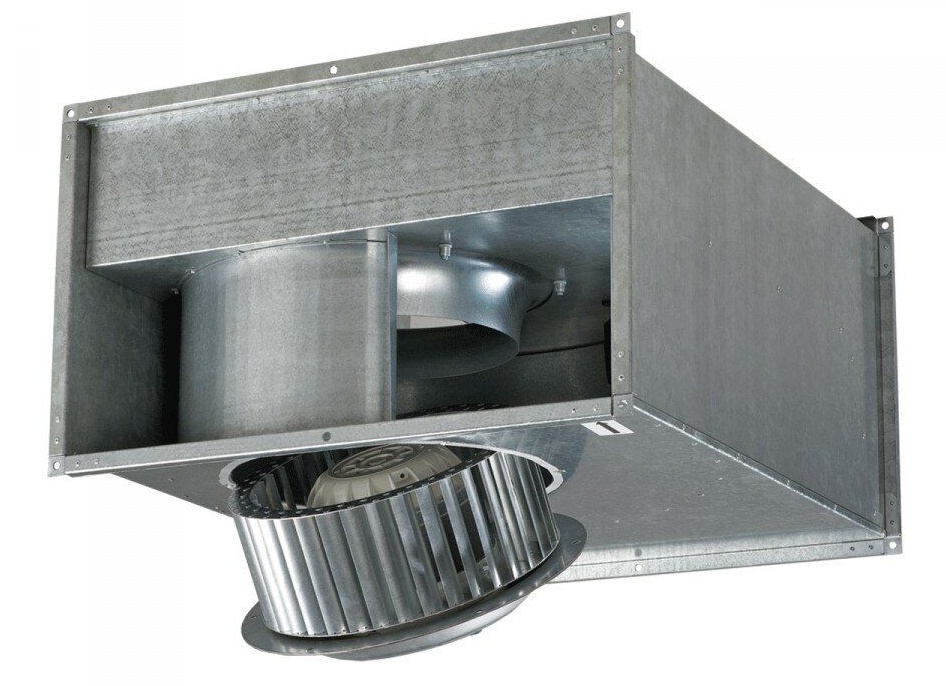

Рисунок 1: Канальный вентилятор
- Как работает канальный вентилятор?
- Как выбрать канальный вентилятор?
- Вентилятор-«улитка» или канальный вентилятор: что мощнее?
- Чем отличается вытяжной вентилятор от канального?
- Чем отличается канальный вентилятор от осевого?
- Размеры и классификация
- Как смазать канальный вентилятор?
Как работает канальный вентилятор?
Вращающаяся крыльчатка создает зону отрицательного давления. Воздух проходит через диффузор, ударяется о лопасти крыльчатки в зоне высокого давления и движется вниз по воздуховоду. Устройство защищено от перегрева термоконтактом, который размыкает цепь при повышении температуры. Канальные вентиляторы могут работать в вертикальном или горизонтальном положении при диаметре воздуховода от 100 до 400 мм. Ротор изготовлен из алюминиевой фольги или ABS-пластика. Корпус изготовлен из полипропилена или листовой стали с эпоксидным покрытием.
Основными компонентами устройства являются двигатель с вращающимся корпусом. Остановимся более подробно на конструкции. Компоненты изделия:
- Корпус чаще всего изготавливается из оцинкованной стали. Этот материал хорошо справляется с большими нагрузками и устойчив к коррозии. Корпус бытовых моделей нередко производят из высококачественных полимеров.
- Рабочее колесо — ключевой элемента канального вентилятора. Задает скорость вращения.
- Электрический двигатель запускает работу прибора.
- Лопасти — вращающиеся элементы, задающие направление движения воздуха.
- Крыльчатка охлаждает мотор.
- Декоративные решетки монтируются в стене и препятствуют попаданию мусора в вентиляционный канал.
- Термозащита предупреждает перегрев прибора.
Рисунок 2. Принцип работы канального вентилятора.
Некоторые модели вентиляторов оснащены обратным клапаном.
Разновидности канальных вентиляторов
Осевые
В этом типе воздушные потоки направляются непосредственно через каналы путем вращения лопастного блока вокруг своей оси, причем направление масс совпадает с вращением вала. Эффективность этих устройств достигает 75 %.
Радиальные
Эти канальные изделия эффективно отводят отработанный воздух из различных помещений под действием центробежных сил. Агрегат с лопастями, вращающимися во встречном направлении, идеально подходит для установки в помещении водоподготовки: его КПД возрастает до 80 %, и он работает бесшумно.
Комбинированные
Симбиоз радиального и осевого воздуховода специалисты по эксплуатации подобных устройств считают одним из современных достижений в совершенствовании данного вида продукции. Принцип их работы основан на воздействии центробежных сил на поток воздуха и вращение вала двигателя, а КПД достигает 80%.
Конструкции и принцип действия
В зависимости от предполагаемого применения и условий эксплуатации может потребоваться выбор модели вентилятора с определенной конструкцией. Комнатные вытяжные вентиляторы различаются по принципу действия и варианту установки. В зависимости от задачи можно выбрать один из двух типов:
- Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
- Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.
Существуют также менее существенные различия в конструкции агрегатов. В центробежных вентиляторах лопасти могут быть наклонены как по направлению вращения колеса, так и против него. Лопасти, направленные назад, позволяют экономить энергию. Лопасти, направленные вперед, обеспечивают большее давление и тем самым повышают эффективность. Если нет необходимости экономить электроэнергию, модель с лопастями, направленными вперед, может иметь меньший диаметр колеса или меньшую скорость вращения при той же эффективности. Таким образом, можно снизить уровень шума.
Рекомендуем прочитать: Установка вентиляционной решетки для кухонного вентканала.
Конфигурация устройства также важна и должна выбираться в соответствии с предполагаемым способом установки. Вентиляторы обоих типов выпускаются в двух вариантах:
- Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
- Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.
Виды канальных вентиляторов
Вентиляторы, имеющие отношение к строительству, сегодня выпускаются в нескольких вариантах.
К ним относятся:
- осевые, реже их именуют аксиальными;
- радиальные;
- центробежные.
Каждый тип имеет свои преимущества и недостатки, о которых следует знать.
Группа #1 — осевые вентиляторы
Характерной особенностью данного типа является направление воздушного потока вдоль вала двигателя, на котором расположена крыльчатка, отвечающая за движение газовых масс.
Любой осевой канальный вентилятор — это самый простой тип канального вентилятора. Однако они очень эффективны и экономичны. Кроме того, существует множество современных, технологичных и безопасных моделей, способных обеспечить должный комфорт в доме.
Основными преимуществами осевых вентиляторов для всех типов вытяжных вентиляторов являются:
- невысокая производительность, требующаяся для перемещения воздушных масс;
- экономичный электродвигатель;
- простая конструкция.
Вышеперечисленные особенности делают агрегаты представленного типа самыми тихими без каких-либо дополнительных мер. Этот факт делает их одними из самых доступных по цене, а потому востребованными устройствами для любых бытовых нужд.
Основным недостатком является невысокая мощность, которой, однако, достаточно для выполнения различных локальных задач.
Группа #2 — радиальные вентиляторы
Эти агрегаты более технологичны, чем описанные выше осевые. Это проявляется в том, что потоки воздуха движутся не прямо вдоль вала, а смешиваются, сжимаются и направляются к корпусу благодаря особой форме лопастей крыльчатки.
Это создает эффект вакуума за передними кромками. Это приводит к быстрому всасыванию внешних воздушных потоков.
Радиальные агрегаты более эффективны, чем их осевые собратья. При выборе радиальных вентиляторов следует учитывать, что они бывают двух подтипов, и вентиляторы с передними лопастями считаются самыми тихими и более экономичными, чем их аналоги с задними лопастями.
Таким образом, радиальные вентиляторы на экспорт бывают двух типов:
- с лопатками наклоненными вперед;
- с лопатками наклоненными назад.
Первый тип оптимален для бесшумной работы и экономичнее на внушительные 20 %. Если важным критерием является эффективность, то лучше покупать вентиляторы с задними лопастями.
Важной особенностью центробежного вентилятора для любого типа капота является его компактность. Это преимущество особенно ценно, когда место для установки труднодоступно или скудно.
Группа #3 — центробежные вентиляторы
Это самый современный, тихий и эффективный тип канальных вентиляторов. Принцип их работы схож с радиальными аналогами. То есть, вблизи корпуса создается высокое давление, а в центре — пространство для расширения, что приводит к более эффективному отводу внешних газовых масс.
Выводы и полезное видео по теме
В этом видеоролике представлен обзор того, что такое канальный вентилятор и как он работает:
Среди современных канальных вентиляторов можно найти тихую модель с подходящей производительностью, долговечностью и безопасностью в разных ценовых категориях. Но для этого необходимо обладать определенными знаниями, иначе вы не добьетесь желаемого результата.
Хотите рассказать нам о своем выборе бесшумной вытяжки? Пожалуйста, расскажите нам, что лично для вас является самым важным фактором при выборе. Напишите комментарий в поле ниже и задайте вопросы по теме в поле ниже.
Как выбрать канальный вентилятор
При выборе канального вентилятора стоит обратить внимание на следующие технические характеристики:
- Разновидность. Приобретать устройство следует в зависимости от необходимого Вам назначения, формы, габаритов и т.д.
- Производительность, то есть объем воздуха, который проходит через прибор за определенное время. Рассчитать необходимую производительность можно с помощью калькулятора для расчета вентиляции на нашем сайте.
- Уровень шума. Для квартиры, например, лучше всего подойдут бесшумные вентиляторы, а для технических помещений, где люди бывают редко, тихой работой прибора можно и пренебречь. Кстати, степень шума можно определить по лопастям крыльчатки: если они загнуты назад, прибор, скорее всего, почти не будет издавать каких-либо звуков.
- Скорость потока воздуха. В быту оптимальной считается скорость 11–14 м/с. Если этот параметр меньше 11, то эффективность прибора будет минимальной, а если больше 14, то уровень шума может стать чрезмерно высоким.
- Функциональность. Если для Вас важны возможность задавать время работы прибора, наличие обратного клапана или другие параметры, обратите на это внимание при покупке.
- Безопасность, то есть защита от пыли и влаги. Влагозащищенный корпус особенно важен для ванной комнаты и кухни: попадание влаги внутрь корпуса может вызвать короткое замыкание.
Сколько стоит канальный вентилятор
Цена устройства зависит от его производительности, дополнительных функций, стоимости материалов, из которых изготовлен вентилятор, и других параметров. Популярные и зарекомендовавшие себя бренды также стоят дороже, чем устройства от менее известных производителей. Цена самой простой вытяжки с одним воздуховодом в пластиковом корпусе для кухни или ванной комнаты начинается от 500 рублей. Более сложные модели с большей мощностью, пультом дистанционного управления, функцией наклона и другими функциями стоят от 4 000 рублей. Бытовой прибор с круглым сечением стоит от 2 500 рублей, а более мощные модели, используемые в промышленности, — от 6 500 рублей.
Промышленные приборы с большими габаритами устанавливают профессионалы, мы же поговорим об установке бытовых приборов. Самый простой способ установить вентилятор в воздуховод — это установить его самостоятельно на входе в воздуховод. Первое, что нужно отметить, — это то, что размер вентилятора выбирается в зависимости от диаметра воздуховода: В доме используются модели диаметром от 90 до 300 мм. Перед установкой определитесь с будущим местом расположения устройства: лучше установить его под потолком, так как теплый влажный воздух стремится подняться вверх.
Во время ремонта рекомендуется установить вентилятор в воздуховоде, чтобы не нарушать дизайн помещения.
Например, подключите осевой вентилятор следующим образом:
- Прибор кронштейнами крепится к отверстию в стене или на потолке;
- Устройство подключается к воздуховоду с помощью патрубков;
- Чтобы обеспечить герметичность оборудования, все щели заделываются монтажной пеной или герметиком;
- К началу воздуховода прикручивается декоративная решетка, блокирующая попадание мусора.
Убедитесь, что устройство плотно прилегает к воздуховоду — в противном случае во время работы вентилятор будет ударяться о стены, что может привести к чрезмерному шуму и повреждению устройства. Во время установки соблюдайте последовательность действий, указанную в технической документации, а также меры предосторожности.
